Re: Soldano Atomic...
« Ответ #255 : Ноября 28, 2013, 19:43:26 »
а надо они на этих панельках?

Оффлайн плюшкин

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +20/-0
Re: Soldano Atomic...
« Ответ #256 : Ноября 28, 2013, 19:57:46 »
конечно дело художника, но хотя-бы на входную лампу надо-бы, имхо.

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: Soldano Atomic...
« Ответ #257 : Ноября 28, 2013, 20:50:46 »
Не будет никаких экранов, думаю не страшный хайгейн вроде схема... если что заменю панельку ???

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3413
  • Репутация: +326/-1
  • :-)
Re: Soldano Atomic...
« Ответ #258 : Ноября 28, 2013, 21:01:40 »
и я о том  ;)

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: Soldano Atomic...
« Ответ #259 : Ноября 28, 2013, 21:23:08 »

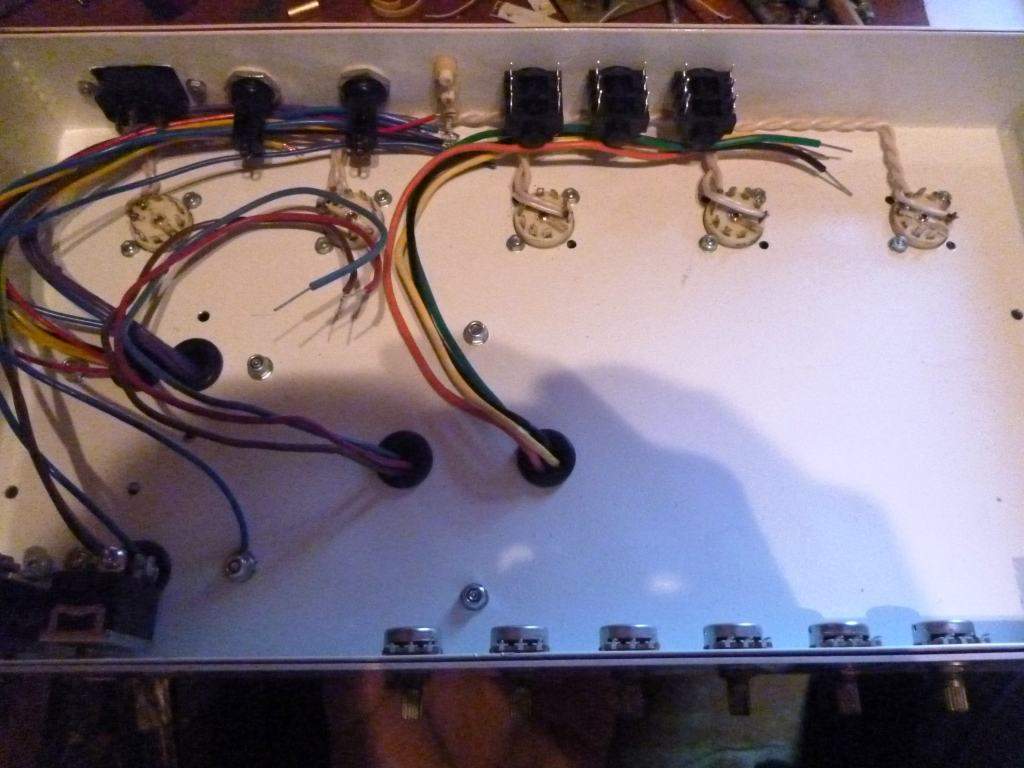

Я развёл накал с 9 вывода панельки прямо через панель, как правильнее, так как сделал или вокруг лампы? Мне логика подсказывает что я всё правильно распаял :hmmm:

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Soldano Atomic...
« Ответ #260 : Ноября 28, 2013, 22:23:51 »
Цитата: ficus1987 от Ноября 28, 2013, 21:23:08
Я развёл накал с 9 вывода панельки прямо через панель, как правильнее, так как сделал или вокруг лампы? Мне логика подсказывает что я всё правильно распаял :hmmm:

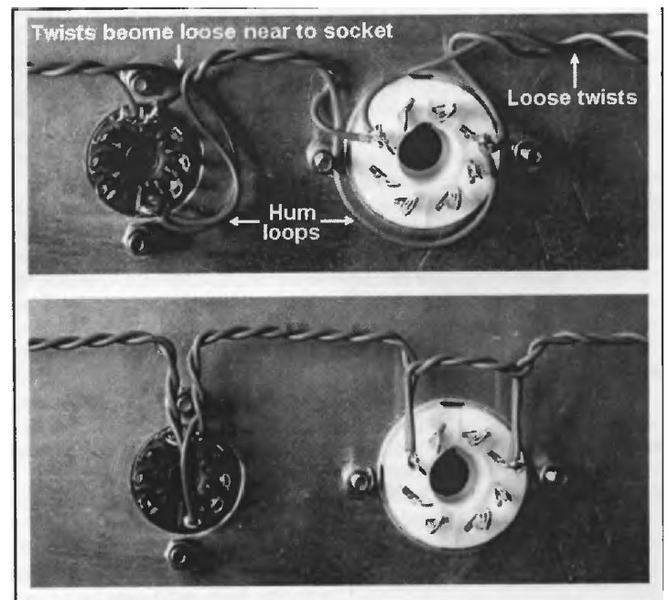

Вставлю картинку из книги Merlin Blencowe:



В общем, "всё правильно сделал" (с)

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: Soldano Atomic...
« Ответ #261 : Ноября 29, 2013, 13:13:48 »

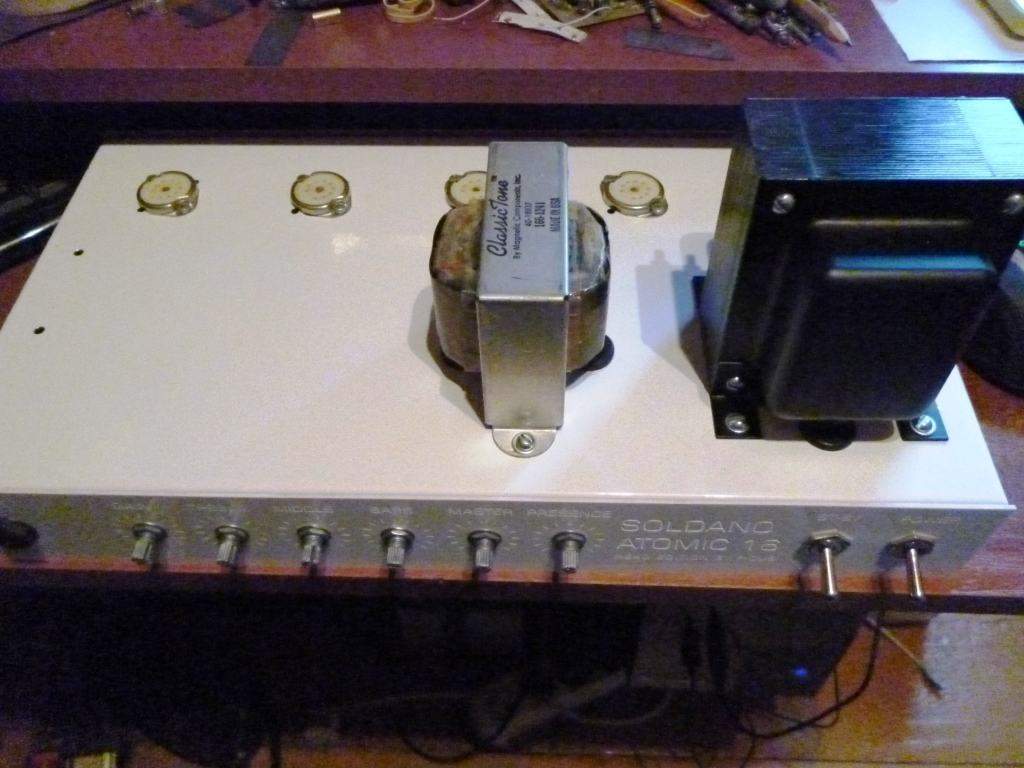

Не торопясь ползём к цели, может сегодня всё закончится, а может и нет ???... Посмотрим по времени :hitrez:

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Soldano Atomic...
« Ответ #262 : Ноября 29, 2013, 13:20:43 »
Цитата: ficus1987 от Ноября 28, 2013, 21:23:08
Я развёл накал с 9 вывода панельки прямо через панель, как правильнее, так как сделал или вокруг лампы? Мне логика подсказывает что я всё правильно распаял :hmmm:

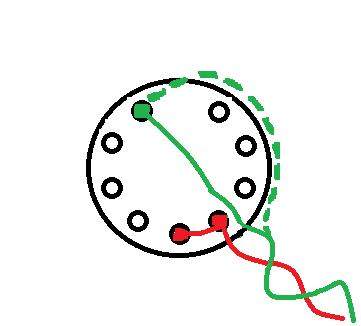

Я обычно сперва паяю ту что красным, а зеленый пропускаю между контактами красного.
Тем не менее хайгейн с переменным накалом у солдано сло разведен прямыми линиями и не фонит. Для меня загадка до сих пор.

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: Soldano Atomic...
« Ответ #263 : Ноября 29, 2013, 22:03:25 »
Сижу распаиваю трансы потихоньку... ТС-100 не совпадает цветовая маркировка выводов по вторичке, из-за этого не знаю что делать есть обмотка синяя на 6 В, и фиолетовая на 6,4 В... А рабочие токи то не знаю ??? Или просто не заморачиваться и запараллелить обмотки? :hmmm:

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3413
  • Репутация: +326/-1
  • :-)
Re: Soldano Atomic...
« Ответ #264 : Ноября 29, 2013, 22:13:57 »
Цитата: ficus1987 от Ноября 29, 2013, 22:03:25
Сижу распаиваю трансы потихоньку... ТС-100 не совпадает цветовая маркировка выводов по вторичке, из-за этого не знаю что делать есть обмотка синяя на 6 В, и фиолетовая на 6,4 В... А рабочие токи то не знаю ??? Или просто не заморачиваться и запараллелить обмотки? :hmmm:

то же самое было у меня. Не совпадают цвета с описанием. Нагружал обмотки мощными лампами и смотрел, у которой из них больше просадка напряжения.

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: Soldano Atomic...
« Ответ #265 : Ноября 29, 2013, 22:18:49 »
Не помнишь на какой больше допустимый ток?  :rolleyes:

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3413
  • Репутация: +326/-1
  • :-)
Re: Soldano Atomic...
« Ответ #266 : Ноября 29, 2013, 22:27:15 »
Цитата: ficus1987 от Ноября 29, 2013, 22:18:49
Не помнишь на какой больше допустимый ток?  :rolleyes:

фиолетовые провода - обмотка с бОльшим допустимым током, а синие - соответственно с меньшим.

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2029
  • Репутация: +278/-0
Re: Soldano Atomic...
« Ответ #267 : Ноября 29, 2013, 22:27:30 »
ficus1987,
Андрей, синий - это и есть синий, а зелёный - это фиолетовый. У меня есть такой транс и я писал в техподдержку ;)

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3413
  • Репутация: +326/-1
  • :-)
Re: Soldano Atomic...
« Ответ #268 : Ноября 29, 2013, 22:27:51 »
у меня всё записано  :hitrez:

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2029
  • Репутация: +278/-0
Re: Soldano Atomic...
« Ответ #269 : Ноября 29, 2013, 22:35:03 »
Engener,
Спорить не буду :)
Просто там в паспорте, который на сайте, ещё опечатки есть - на рисунке нумерация обмоток с 1-й по 5-ю, а в описании - заканчиваются 4-й, бо дважды повторяется обмотка 3. Следовательно, зелёные(по-новому фиолетовые) - обмотка №4, а синий - обмотка №5. Повторюсь, я уточнял у первоисточника. А решение, конечно, принимать Андрею ;)
