Re: Soldano Atomic...
« Ответ #405 : Декабря 19, 2013, 21:00:04 »
Можно пару слов обтянувшему целый один кабинет? :) Килограммовая банка контактного клея "момент-1" стоит 250 рублей. Бухнул в нее процентов 5 ацетона, и обтянулось прямо как в буржуйских видео про контактные клеи. После разбавления хорошо наносится шпателем или кистью. Правда при работе есть риск заторчать :)))

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2268/-69
  • не шарю ваще
Re: Soldano Atomic...
« Ответ #406 : Декабря 19, 2013, 21:17:13 »
Совершенно так же, только сеточные резисторы не на землю идут, а на минусовое напряжение смещения, как при обычном фиксированном. (Для переменного сигнала это "земля".)
то есть параллельно 220к чтоль? :hmmm: а смысл? :hmmm:
че-то я все равно не понимаю :pozor:

какие должны быть R1 R2 R3 чтоб нормально работало? :hmmm:
(нажмите чтобы показать/спрятать)

... и добавил:

akl, а почему не хочешь автосмещение. и можно за место этих резисторов ппимв поставить вот и все
не хочу автосмещение. ппимв тоже не хочу :7: и дополнительные конденсаторы не хочу ставить :7: лучше уж фазик переделать :7:
« Последнее редактирование: Декабря 19, 2013, 21:19:42 от akl »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8270
  • Репутация: +1854/-249
  • Мнение - не повод получить пулю сразу.
Re: Soldano Atomic...
« Ответ #407 : Декабря 19, 2013, 21:20:55 »
akl, зачем всё это уг нарисовано? Берёшь схему автосмещения. Выкидываешь автосмещение - катоды на землю. Резисторы утечки сетки, которые 100к отрываешь от земли и цепляешь на -10В или сколько там. Всё.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2268/-69
  • не шарю ваще
Re: Soldano Atomic...
« Ответ #408 : Декабря 19, 2013, 21:25:02 »
akl, зачем всё это уг нарисовано? Берёшь схему автосмещения. Выкидываешь автосмещение - катоды на землю. Резисторы утечки сетки, которые 100к отрываешь от земли и цепляешь на -10В или сколько там. Всё.
во-первых, не 100к а 220, но не суть. то есть тупо как я и предполагал:
по 500к засунуть между конденсаторами с фазика и сопротивлениями 220к, через которые смещение подается
то есть в "уг" нарисованном выше, R3=бесконечность, R2=0, R1=допустим 500k - так чтоль? :hmmm:

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8270
  • Репутация: +1854/-249
  • Мнение - не повод получить пулю сразу.
Re: Soldano Atomic...
« Ответ #409 : Декабря 19, 2013, 22:31:48 »
akl, можно так, а можно взять номиналы отсюда


... и добавил:

По крайней мере, эти номиналы вроде как уже кем-то проверены и считаются подходящими.
« Последнее редактирование: Декабря 19, 2013, 22:33:37 от Rolly »

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
  • Репутация: +17/-0
Re: Soldano Atomic...
« Ответ #410 : Декабря 19, 2013, 23:26:19 »
ficus1987, у черных уголков одна проблема - найти нормальные черные саморезы очень сложно.

На авторынке есть анодированные саморезы с головкой в полупотай. Очень прилично смотрится.

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: Soldano Atomic...
« Ответ #411 : Декабря 19, 2013, 23:32:24 »
Пробегусь посмотрю, может реально чего поприличнее найду ;)  не нравятся ещё уголки от Ерасова, кривоваты местами, думал уже напильником подровнять :hmmm:

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2268/-69
  • не шарю ваще
Re: Soldano Atomic...
« Ответ #412 : Декабря 20, 2013, 14:20:48 »
akl, можно так, а можно взять номиналы отсюда


... и добавил:

По крайней мере, эти номиналы вроде как уже кем-то проверены и считаются подходящими.
эти номиналы в этой схеме с автоматическим смещением, в схемах же с фиксированным я в основном встречаю 220к :hmmm: что для 84ок что для 6v6. хотя судя по даташитам это может даже многовато, не понимаю по какому принципу там именно 220к ставят :7:
вопрос в том, не будет ли из-а этих R19 R29 например излишнего сжирания высоких, сводящего на нет всю пользу ???
« Последнее редактирование: Декабря 20, 2013, 14:22:35 от akl »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8270
  • Репутация: +1854/-249
  • Мнение - не повод получить пулю сразу.
Re: Soldano Atomic...
« Ответ #413 : Декабря 20, 2013, 14:33:14 »
akl, для ламп в даташитах указывается максимальное напряжение резисторов утечки. Если больше, то лампы с одной стороны, могут начать за счёт этого смещаться, с другой и это главное, они становятся слишком оторваны от земли (минуса смещения) и за счёт случайных процессов уйти в саморазогрев и выйти из строя. Для автосмещения обычно номинал выше, т.к. есть стабилизирующая обратная связь через катод. Если ниже, то образующийся с разделительными конденсаторами фазика фильтр будет заваливать басы. Но, если стоит такой делитель, то сопротивление этого фильтра - сумма обоих плечей делителя.

В схеме 330к-100к видимо пытались приблизиться к оригинальному значению нагрузки на фазик 470к. 330к может немного прижать самый верх, но во-первых может это и не плохо, а во-вторых, не так уж сильно влияет, хотя при сравнении может оказаться, что стало меньше "дыхания", "открытости" в звучании. При этом никто не мешает поставить тонкомпенсацию по типу брайта на гейне, подобрав значение конденсатора.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2268/-69
  • не шарю ваще
Re: Soldano Atomic...
« Ответ #414 : Декабря 20, 2013, 14:48:07 »
В схеме 330к-100к видимо пытались приблизиться к оригинальному значению нагрузки на фазик 470к.
но в оригинале это же фазик от жсма, где между конденсаторами фазика и "землей" вовсе не 470к, а вообще 150к :hmmm:

короче я буду тупо копировать оконечник этого солдано-атомика, но между 220к и конденсаторами засуну по 220к :7:

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8270
  • Репутация: +1854/-249
  • Мнение - не повод получить пулю сразу.
Re: Soldano Atomic...
« Ответ #415 : Декабря 20, 2013, 15:04:01 »
но в оригинале это же фазик от жсма, где между конденсаторами фазика и "землей" вовсе не 470к, а вообще 150к :hmmm:
Видимо тут эволюция из 18W и за оригинал принято значение 470к.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2268/-69
  • не шарю ваще
Re: Soldano Atomic...
« Ответ #416 : Декабря 20, 2013, 15:09:51 »
Видимо тут эволюция из 18W и за оригинал принято значение 470к.
да, но в 18W другой фазик, для которого не надо городить никаких делителей :hmmm: короче все эти схемы какие-то сомнительные :pozor:

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8270
  • Репутация: +1854/-249
  • Мнение - не повод получить пулю сразу.
Re: Soldano Atomic...
« Ответ #417 : Декабря 20, 2013, 15:18:14 »
да, но в 18W другой фазик, для которого не надо городить никаких делителей :hmmm: короче все эти схемы какие-то сомнительные :pozor:
Я думаю, сначала был оригинальный фазик, потом поставили от жсм, а потом приделали делитель. Поэтому так получилось.  :pozor:

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: Soldano Atomic...
« Ответ #418 : Декабря 23, 2013, 16:05:56 »

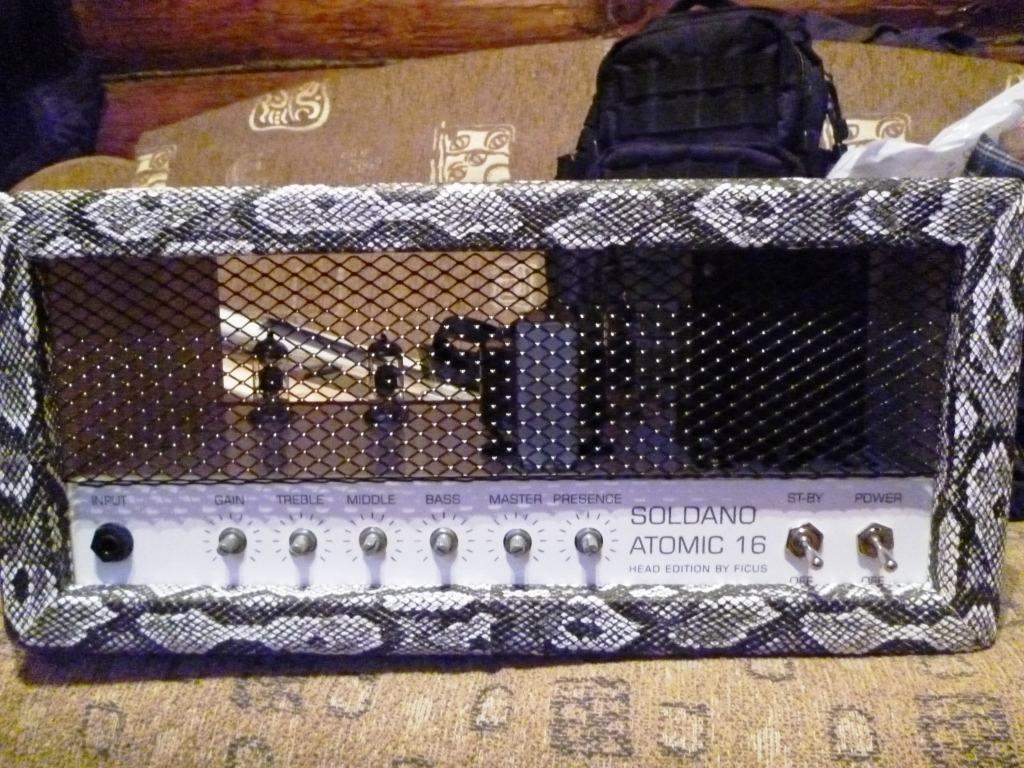

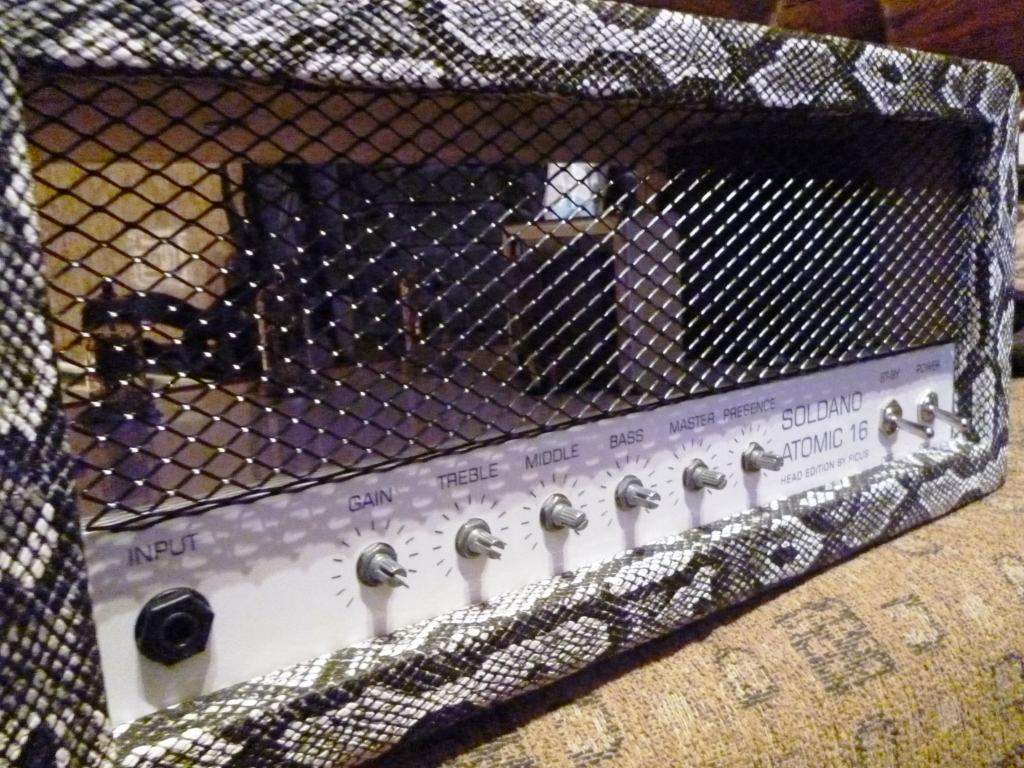

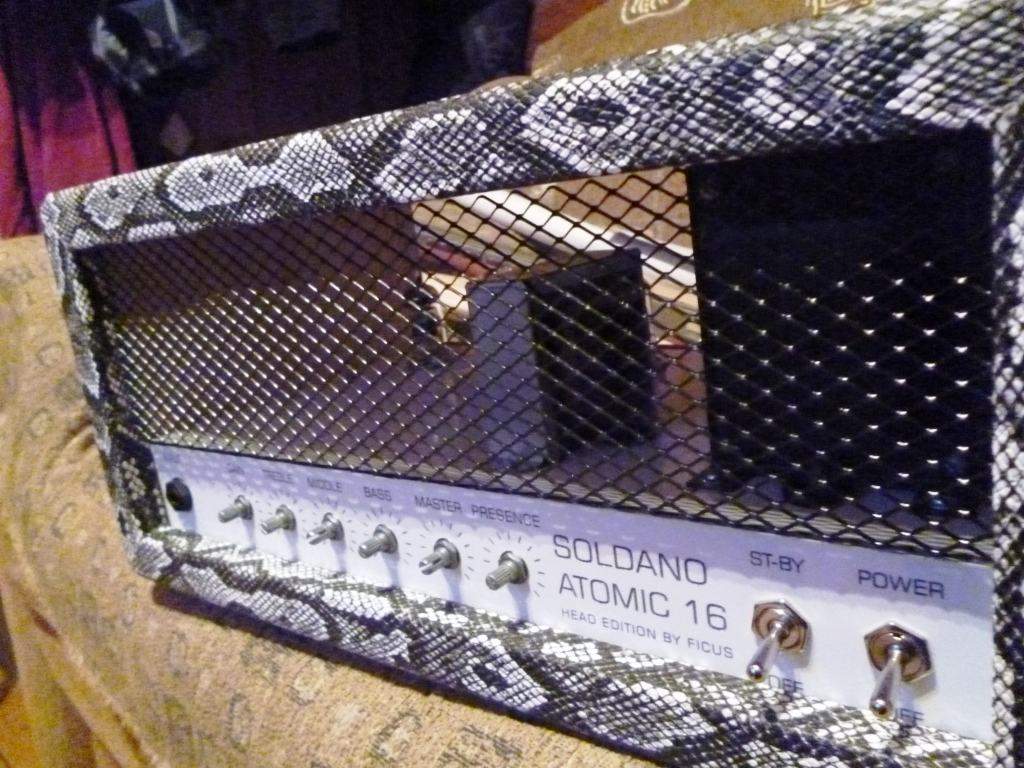

Вот так примерно планирую всё сделать, вроде чёрная сеточка в тему ???

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Soldano Atomic...
« Ответ #419 : Декабря 23, 2013, 16:14:27 »
Нормально.
А что остальную фурнитурь не навесил?
