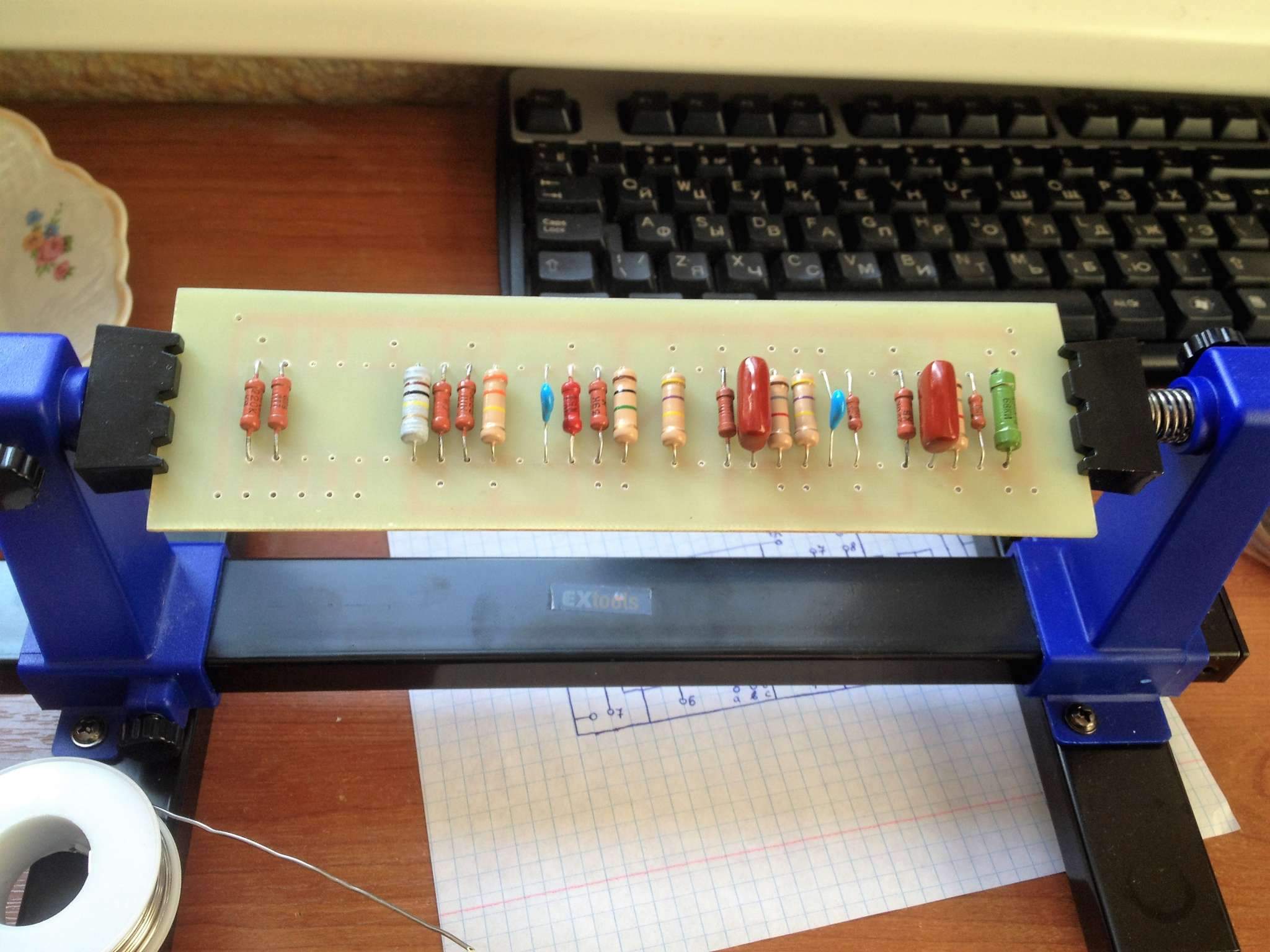

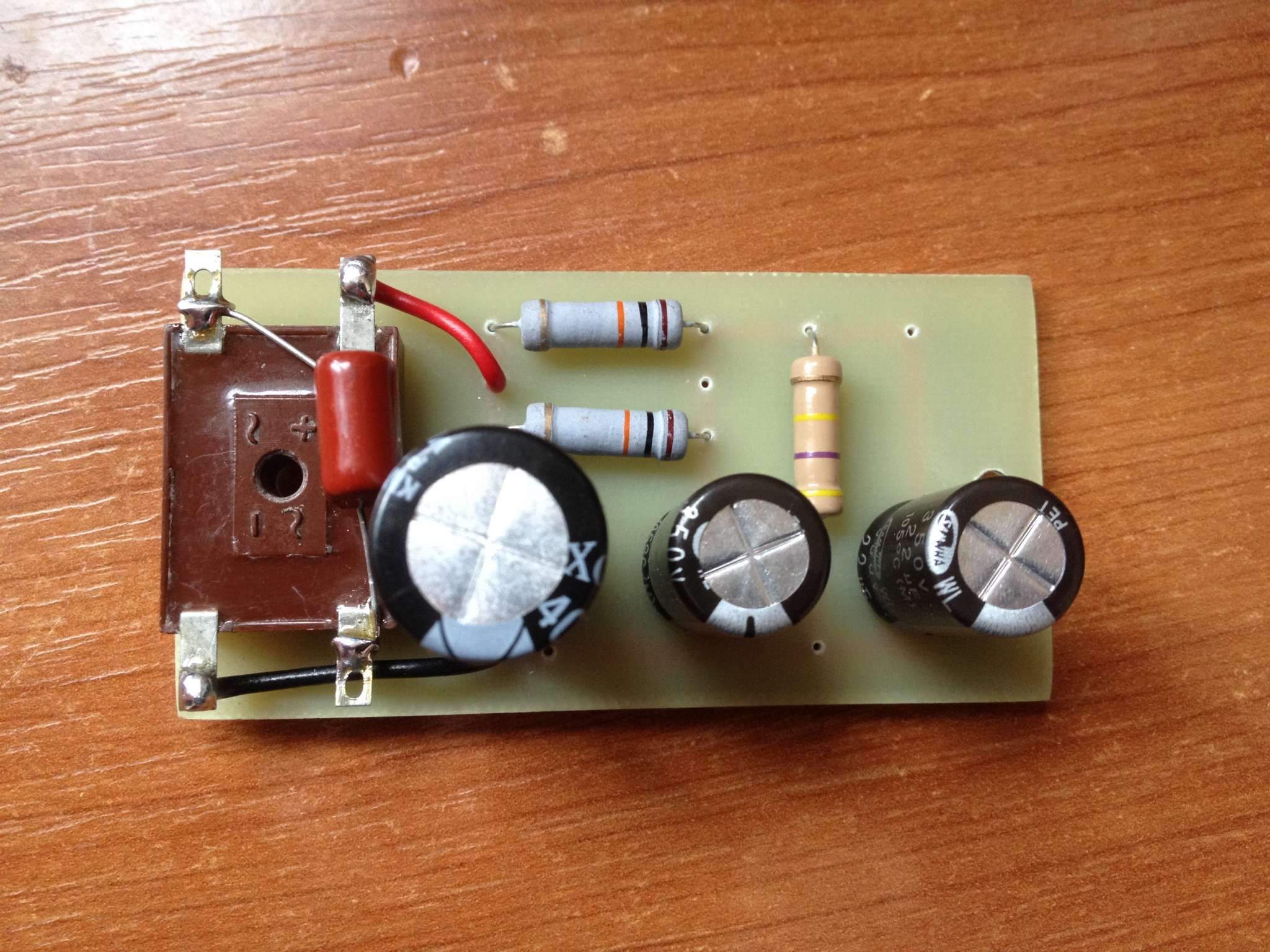

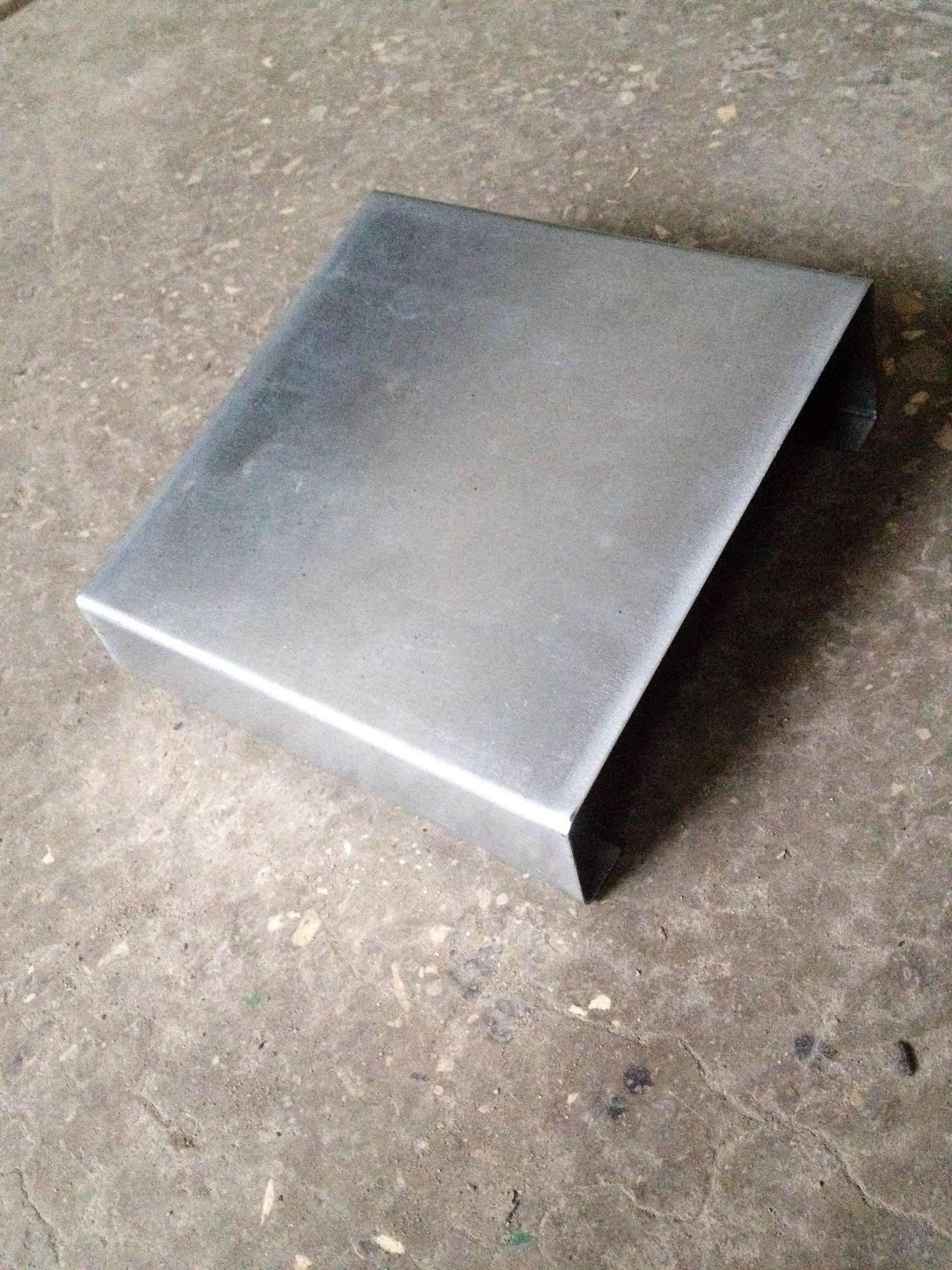

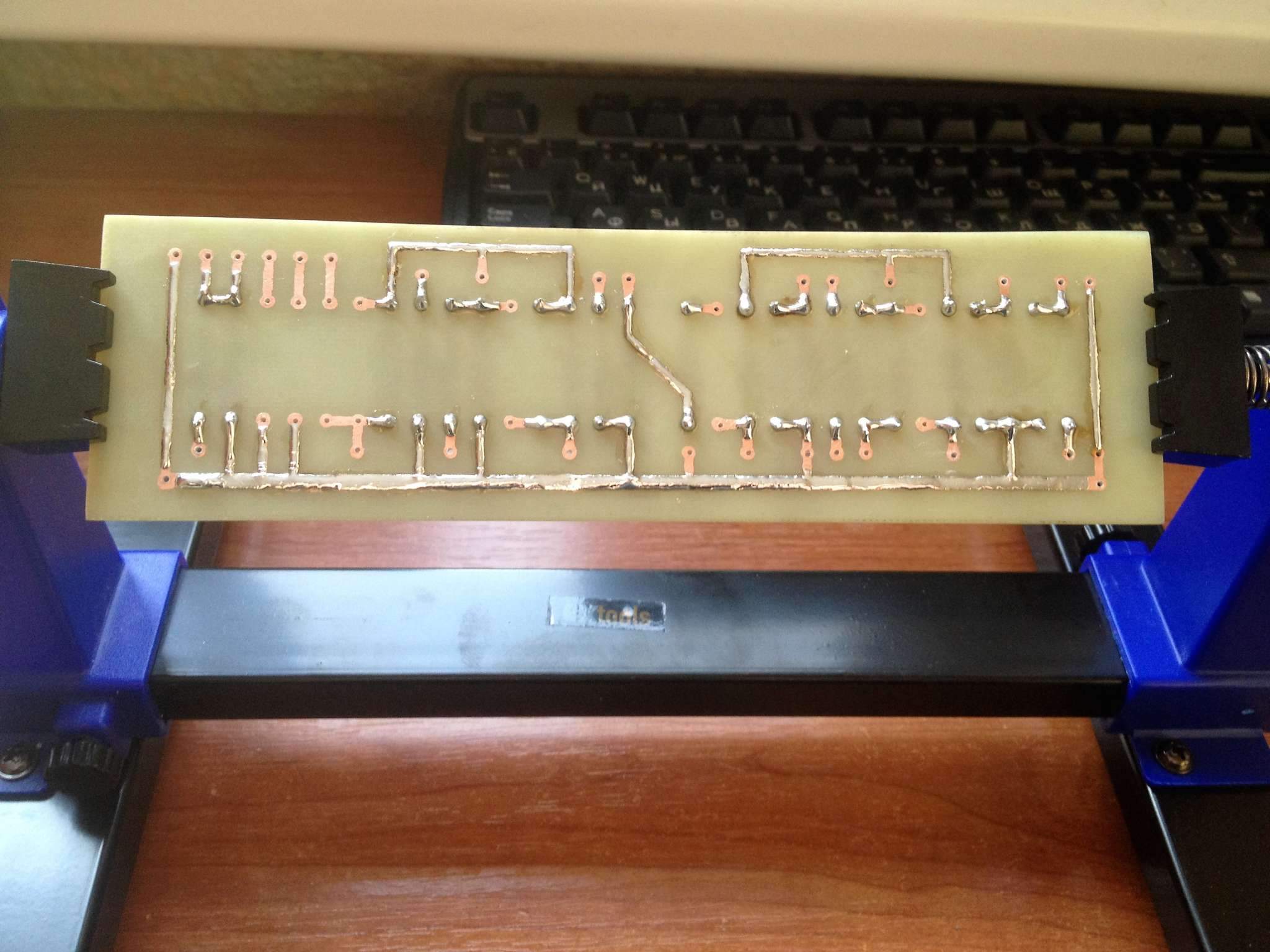

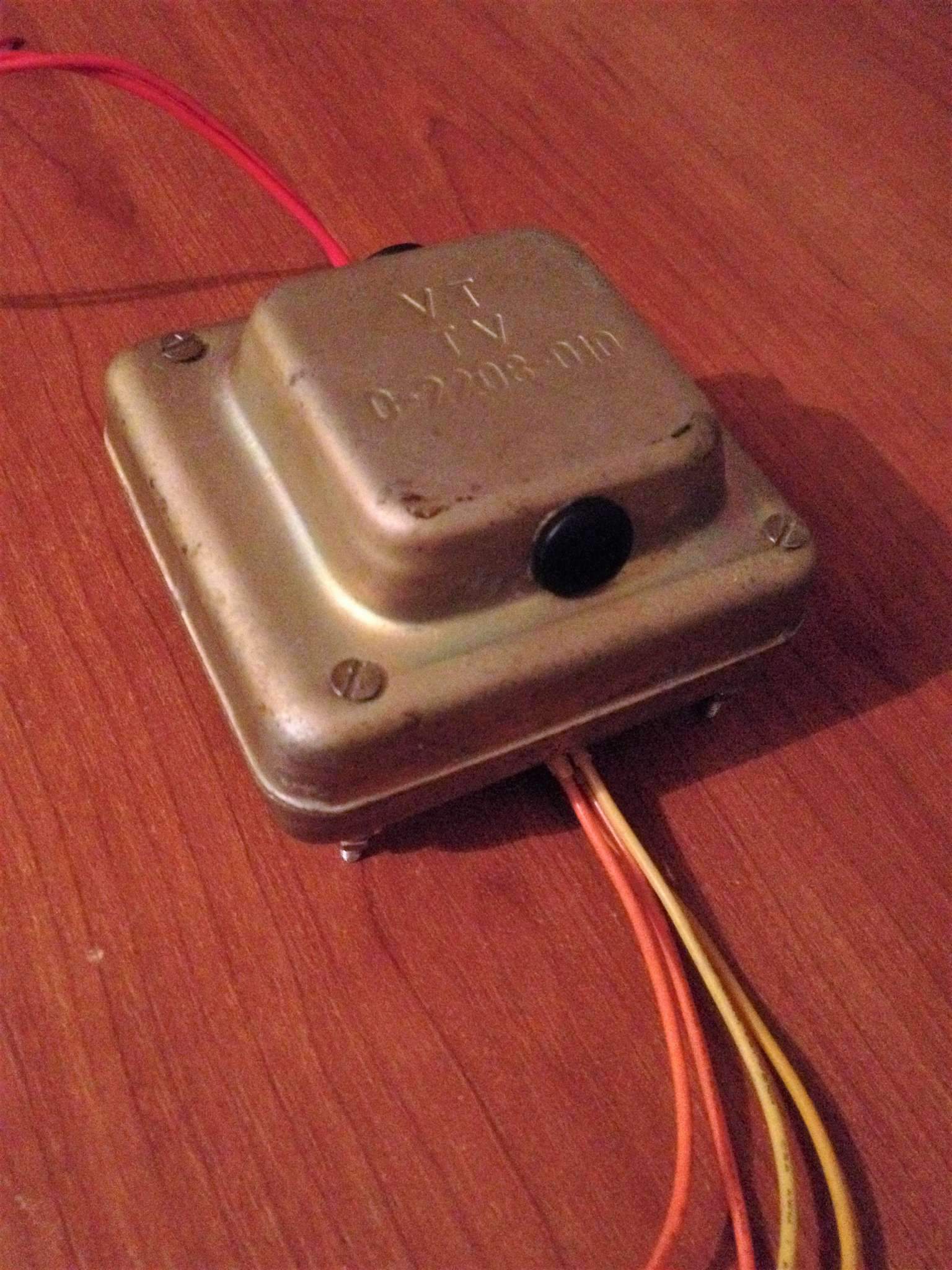

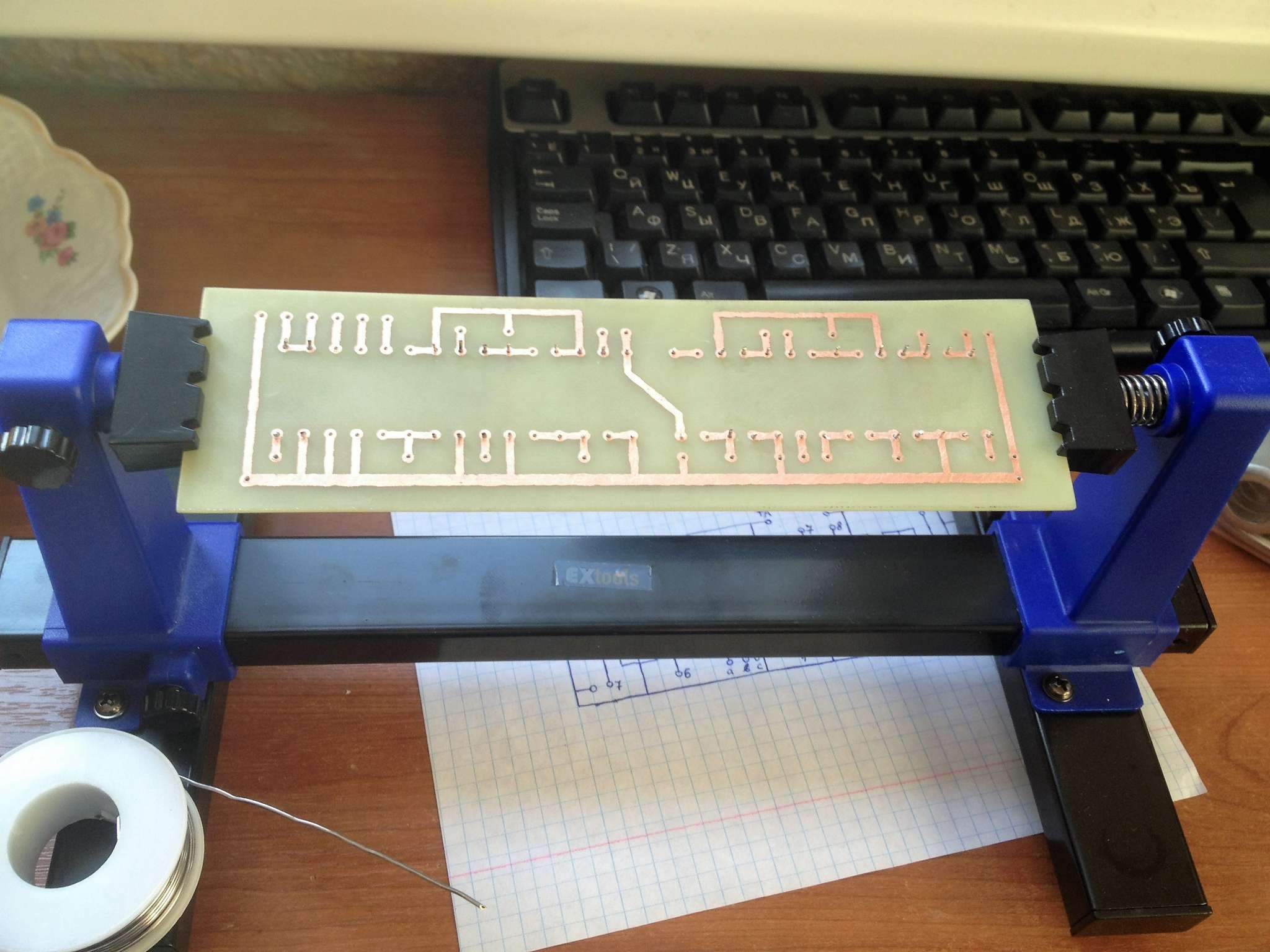

Тоже начал собирать GTO. Будет с трансформаторным питанием, маленький анодно-накальный трансформатор будет размещен внутри корпуса педали. Корпус выгнул из листовой 1мм оцинкованной стали, будет окрашен порошковой краской. Боковины корпуса будут из дерева. Корпус немаленький, 180х180 мм, высота в задней части 60 мм, в передней части 35 мм, но это все равно будет меньше, чем оригинальная педаль, да и таскать я ее не планирую, будет диванный вариант, с лампами наружу, лампы будут закрыты экранирующими колпаками. Уже протравил платы, будет две платы - основная, и маленькая платка питания. Байпасс планирую коммутировать непосредственно на кнопке 3PDT, без реле. Неспешно набиваю платы комплектухой, пока что запаял то, что есть под рукой - резисторы, катодные конденсаторы (решил шунтировать катодные резисторы пленкой 1 мкФ 63 В, позже может попробую тантал). Межкаскадные будут Wima MKS, жду заказ.  Все элементы схемы размещены на плате, навесом будут только пара 100 Ом резисторов для искусственной средней точки накала. Потенциометры Alpha, ручки потенциометров боссовские.

Dying Fetus, даже не знаю, это мне на ДР подарили)

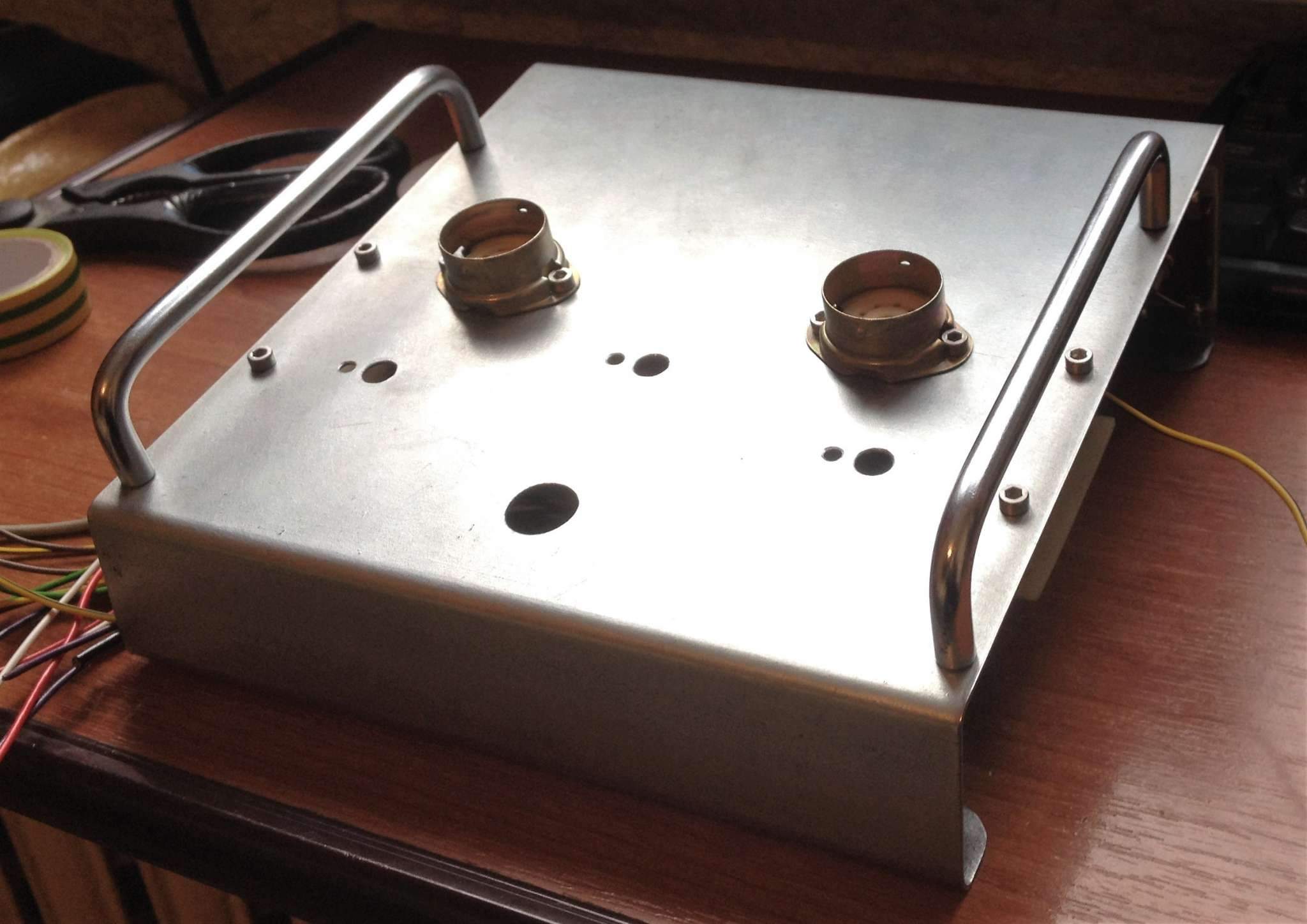

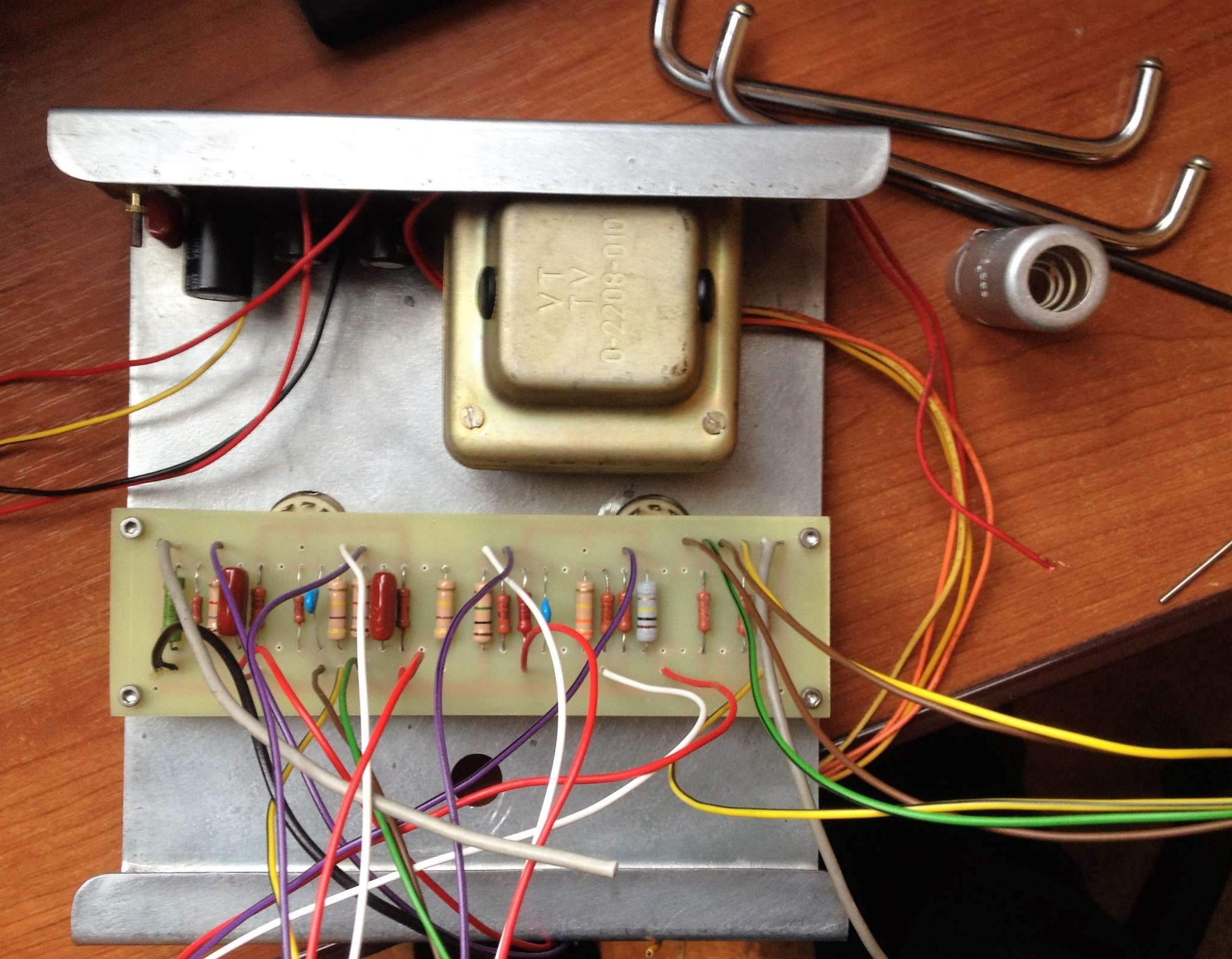

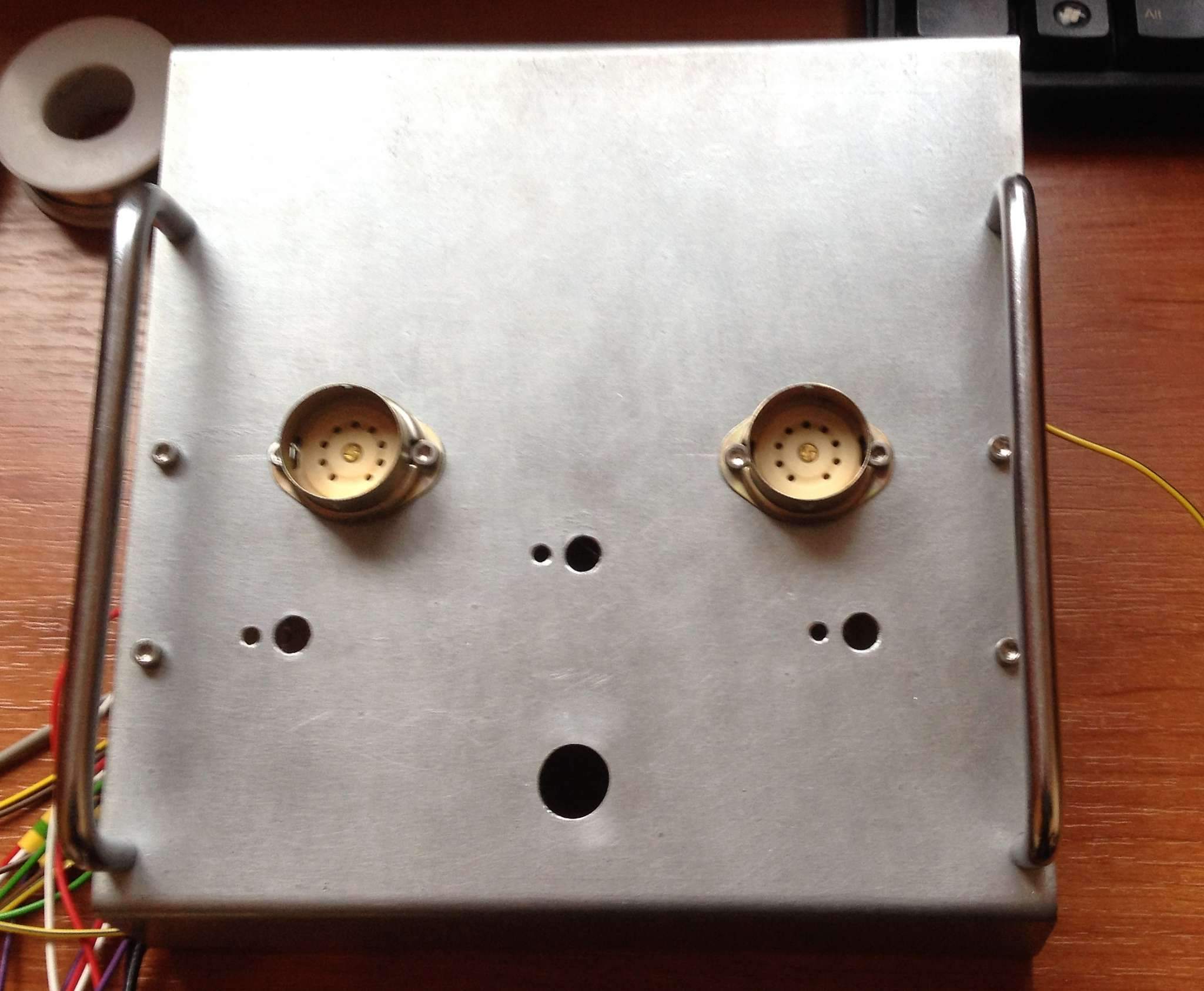

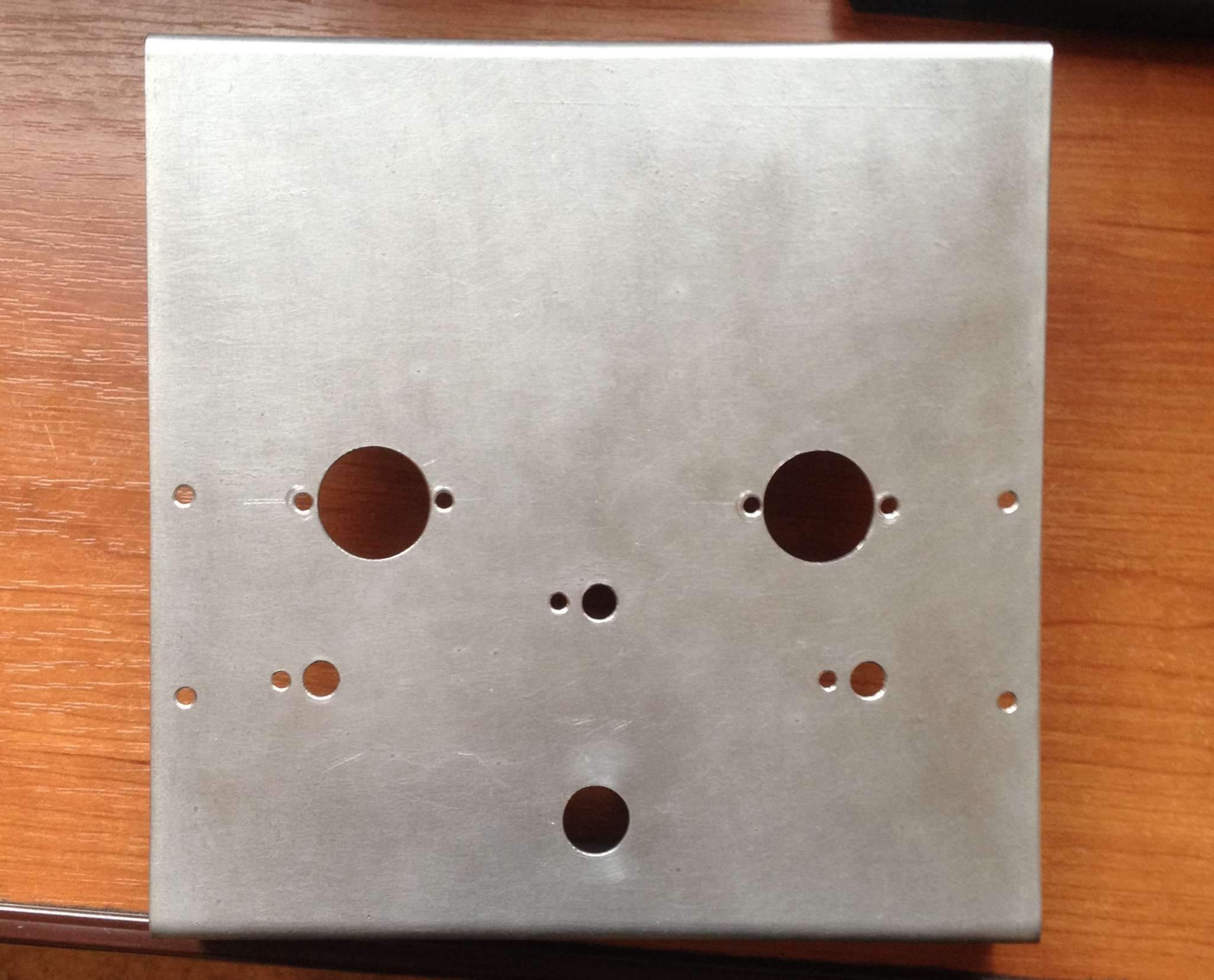

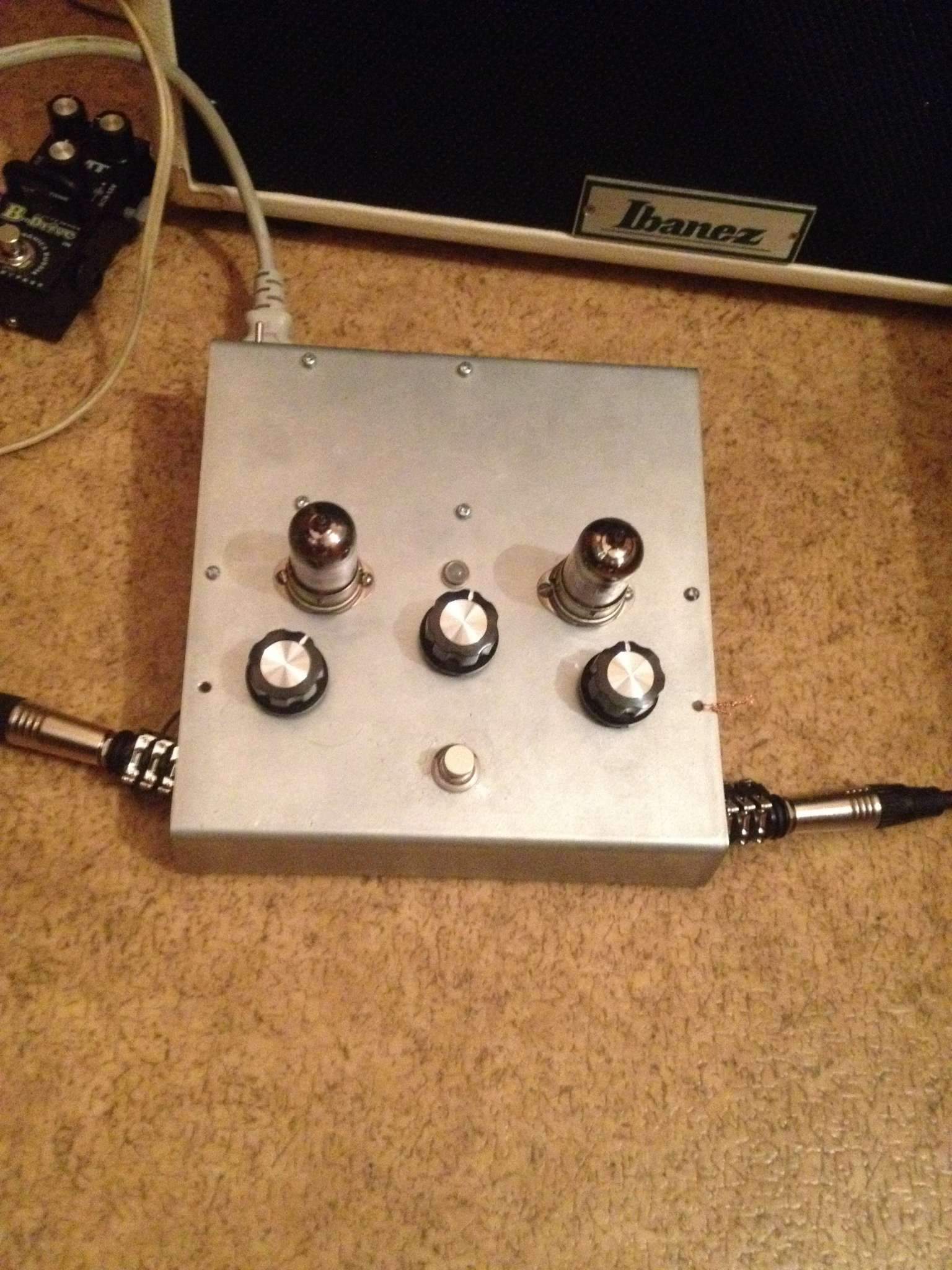

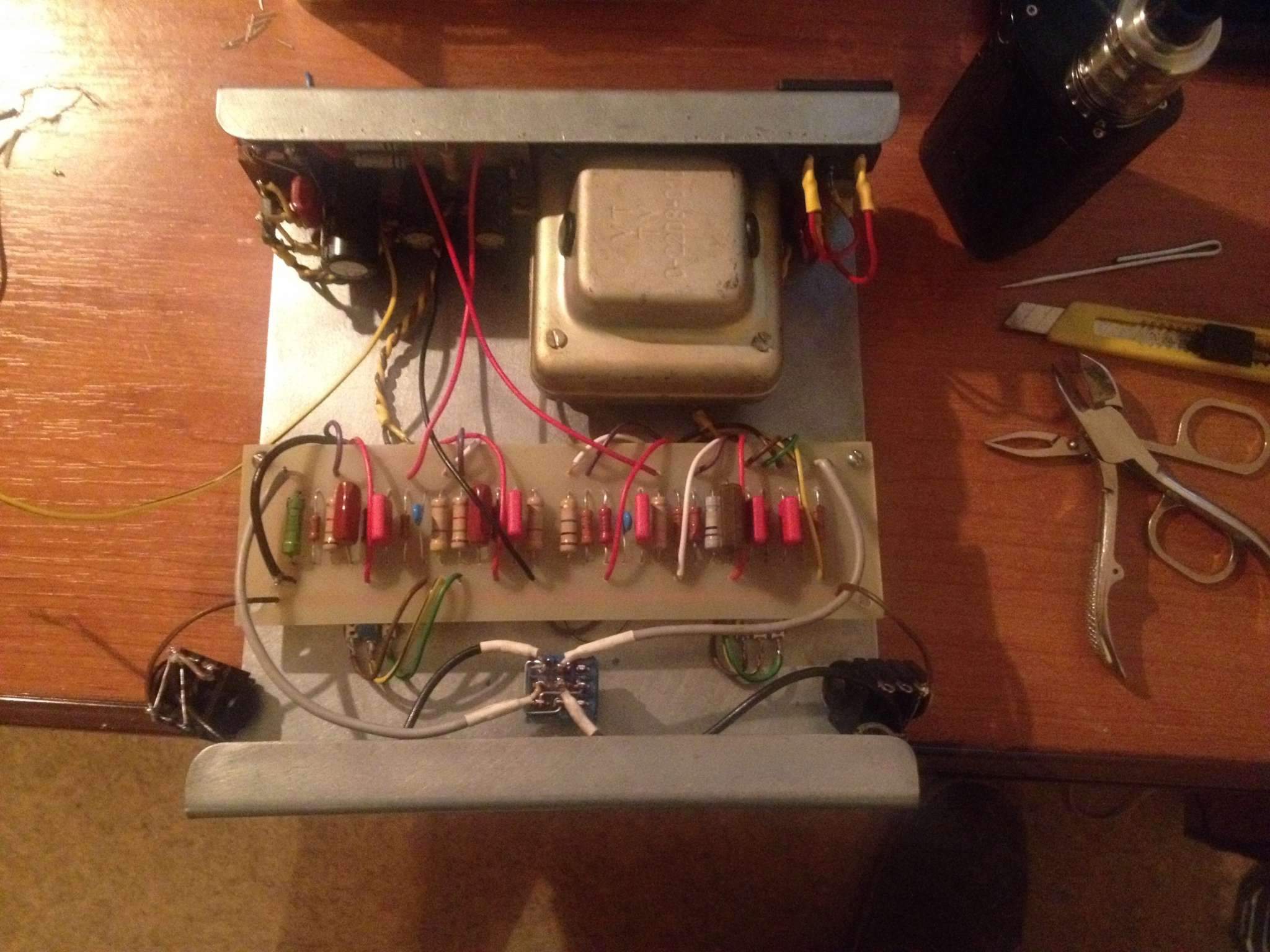

Продолжаю работать над педалькой. Рассверлил отверстия в корпусе под лампы, кнопку, потенциометры и другие крепежные отверстия. Примерил расположение компонентов, вроде должно все хорошо поместиться. Пока еще думаю, как к корпусу прикрутить деревянные боковины. Думаю, в верхней части деревяшки будут крепиться к корпусу посредством уголков, а нижняя часть деревяшек будет прикручена к нижней крышке. (точнее, нижняя крышка будет прикручена саморезами к боковым деревяшкам) Входное и выходное гнездо планирую расположить по бокам, на деревяшках, в отличии от оригинальной конструкции, где вход и выход расположены с тыльной стороны, мне кажется, это не совсем удобно.

Ну если в педалборде все педали с разъемами на тыльной стороне, другой разговор. А так, то мне удобнее с боков. Таки для себя делаю.

... и добавил:

Да и как-то рациональнее разместить вход подальше от цепей питания и от выхода, и неподалеку от кнопки байпасса, чтобы провода далеко не тянуть...

1. У меня по факту питание 15-18в. 12 - для нормальной работы накала, диодов подсветки и реле. Можно подавать 12В - ничего страшного не случится - падения напряжения на стабилизаторе в таком режиме - в районе полу-вольта.
2. Переключение - да, 2 контакта внизу, на двухконтактную кнопку с фиксацией.
3. Светодиоды - развернуть (походу я слегка затупил, когда их расставлял). Функция - при включенной кнопке - они светятся и подсвечивают лампы снизу. только 3мм, максимально всадив их в плату (я поставил 5мм, и пришлось пилить надфилем их, чтобы влезли лампы и все это влезло в корпус.)
4. Нет, не специально. Если позволяет место в корпусе - можно сделать толще и увеличить расстояние между дорожками.

в целом, считается, что среднюю точку нужно "ловить", так как половинки накала не всегда совпадают по сопротивлению. Так что особой разницы нет

У меня лампы 6н2п-ев, там не половинки, там накал без среднего вывода.

Ты же искусственную среднюю точку сделал? Вот тебе и половинки. Но эти условные половинки не обязательно должны быть равными математически, поэтому можно вместо твоих стоомников поставить подстроечник средним выводом об землю и экспериментально найти такое положение движка, в котором фон будет минимальным. Потом можно подстроечник отпаять аккуратно и заменить парой постоянных резисторов, равных по сопротивлению «половинкам» подстроечника.
Сам так всегда делаю, очень хорошо помогает с фоном.

Попозерствую немного:
http://www.diystompboxes.com/smfforum/index.php?topic=36392.msg1104420#msg1104420

Да в том-то и дело, что не делал я искусственную среднюю точку. Просто один провод накала к общему проводу привязал. Пробовал делать искусственную среднюю точку, а потом опять просто один провод накала об землю, сравнивал - никакой разницы. Фон от накала присутствует, но очень мизерный, где-то в далеке, по сравнению с белым шумом самого эффекта, фон от накала едва различим.
 А вот небольшой щелчок при включении эффекта кнопкой байпасса все же присутствует, но слышно его только на очень большой громкости. Ну я думаю, эта проблема в большей или меньшей степени присутствует на всех педалях с тру-байпассом.
