SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« : Октября 01, 2017, 20:37:59 »

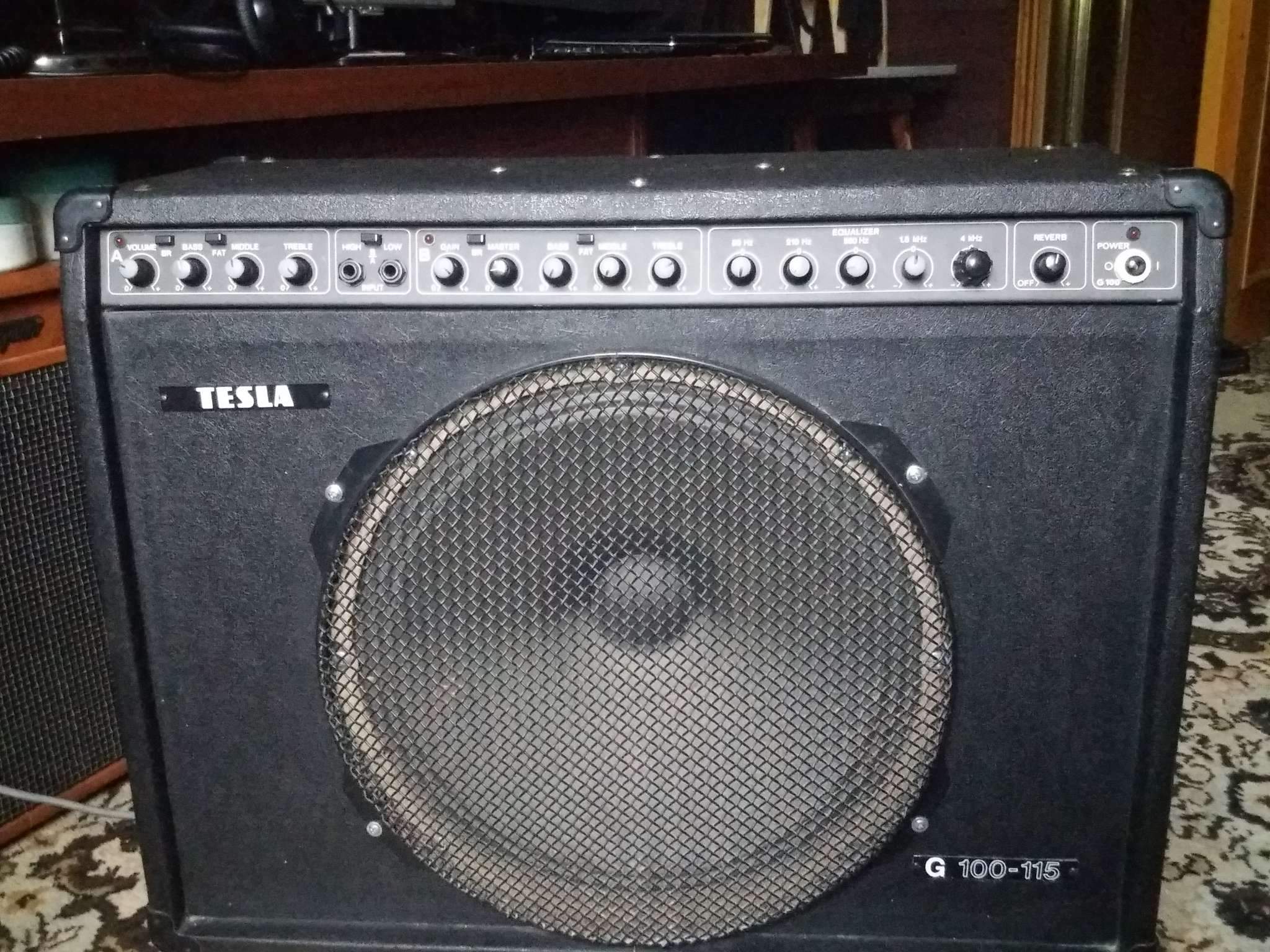

Ищу схему
винтажного чешского комбика Tesla G100-115
Да все поисковики уже облазил ....Или к кому обратится  на форуме?

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #1 : Октября 03, 2017, 16:52:22 »
а чо сломалось то? т.к. схему на такой винтаж фиг найдешь, а основные поломки можно и без схемы диагностировать и понять причину.

Оффлайн Стем Автор темы

  • Частый посетитель
  • **
  • Сообщений: 215
  • Репутация: +11/-1
  • Раб лампы
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #2 : Октября 03, 2017, 18:31:46 »

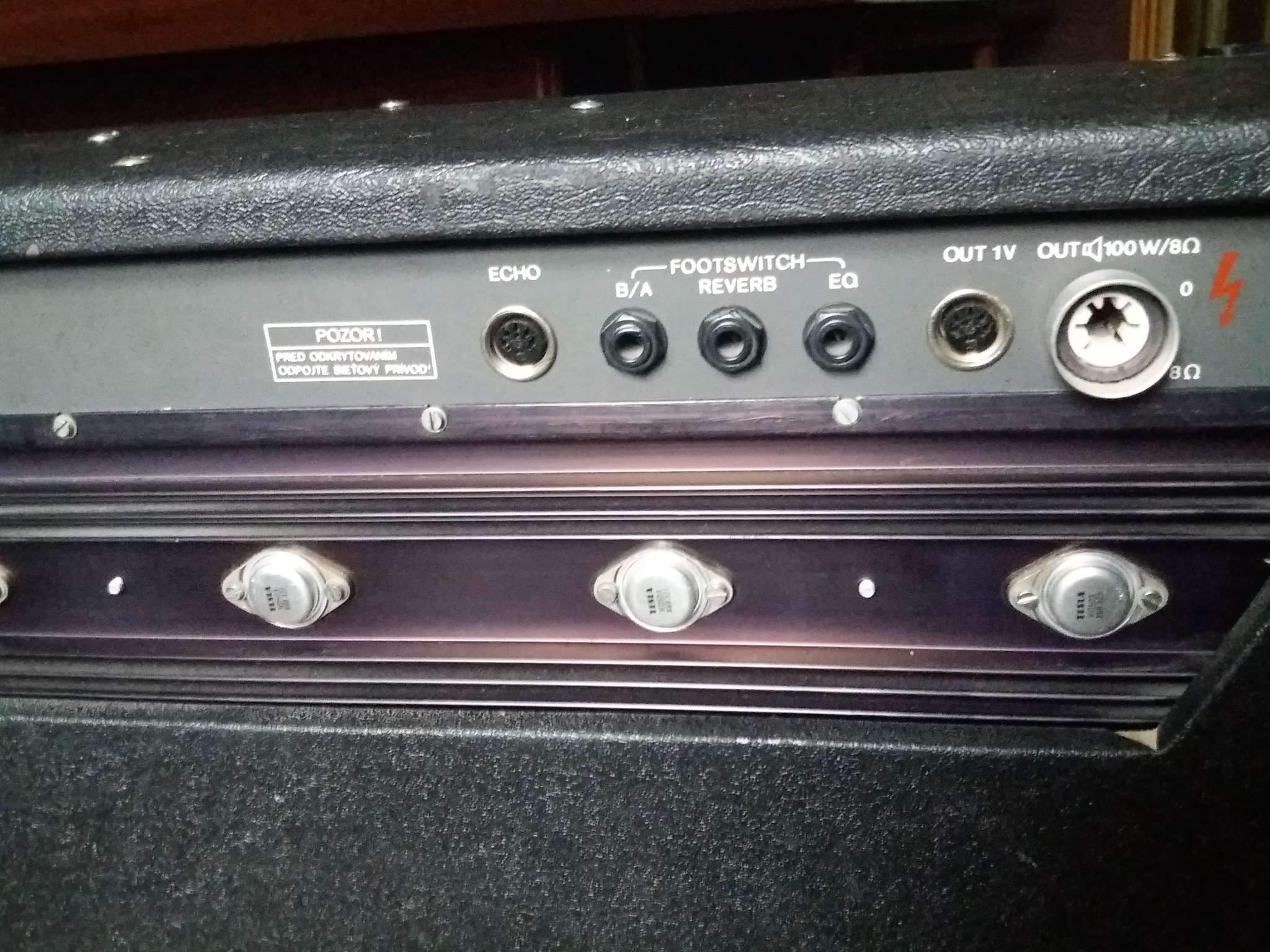

Да что то перемкнули джеками толи ( reverb c EQ или В/A с reverb) хлопок....!
-при подключении гитары пред издаёт очень тихий звук ..оконечник рабочий, YAMAHA THR10 в него орёт.
Собственно вот и весь расклад...

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #3 : Октября 03, 2017, 21:16:38 »
Стем, так видимо каскад перед входом в оконечник спален. пробит активный элемент или что-то типа того. покаскадно проверяй

Оффлайн Стем Автор темы

  • Частый посетитель
  • **
  • Сообщений: 215
  • Репутация: +11/-1
  • Раб лампы
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #4 : Октября 03, 2017, 21:23:04 »
 спасиб...начну с них.....

Оффлайн LIONSOUND

  • Эксперт
  • *****
  • Сообщений: 2210
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #5 : Октября 03, 2017, 22:56:30 »
Имею бумажную схему TESLA AZK 181.
Если верить этой страничке это он и есть:
http://inzerce.najducokoliv.cz/kytarove-kombo-tesla-azk-181-g100-115.html

... и добавил:

Попробую как нибудь внятно сфотать на днях.
« Последнее редактирование: Октября 03, 2017, 23:00:27 от LIONSOUND »

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #6 : Октября 03, 2017, 23:17:51 »
Здесь какие-то схемы есть:
http://tvr.vejas.lt/uploads/Amplifiers/Tesla/

Оффлайн Стем Автор темы

  • Частый посетитель
  • **
  • Сообщений: 215
  • Репутация: +11/-1
  • Раб лампы
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #7 : Октября 04, 2017, 15:53:28 »
LIONSOUND, Просто буду безмерно благодарен,если фотоархив на    stem63@mail.ru
придёт  :yahoo:

Оффлайн LIONSOUND

  • Эксперт
  • *****
  • Сообщений: 2210
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #8 : Октября 04, 2017, 22:03:25 »
Сканы получились какие получились.
 :rolleyes:
Надо распечатать каждый на А4 и склеить попарно.
Будет выглядеть как в оригинале.

2241428-0
2241430-1
2241432-2
2241434-3
2241436-4
2241438-5

Оффлайн Стем Автор темы

  • Частый посетитель
  • **
  • Сообщений: 215
  • Репутация: +11/-1
  • Раб лампы
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #9 : Октября 04, 2017, 22:19:19 »
Неземной поклон вам, добрейший человек! . Пусть эта светлая рука получает столько, сколько и даёт  :chelobiting:

Оффлайн LIONSOUND

  • Эксперт
  • *****
  • Сообщений: 2210
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #10 : Октября 04, 2017, 22:32:43 »
 :rolleyes:

Оффлайн Евгений Трифонов

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #11 : Ноября 28, 2019, 09:18:47 »
Люди добрые, прошу помощи. Есть комбик Lat L100(Вроде тоже, что Tesla l100) решил заменить потенциометры (крутилки), выпаял и не посмотрел какой откуда(по номиналу), а они разные. Если у кого есть схема или фото как они стоят(из нутри, чтоб номинал видно было), просьба поделиться, очень надо.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #12 : Ноября 28, 2019, 10:01:54 »
Бвахаха :D
простите :rolleyes:

... и добавил:

Евгений Трифонов, много их там?
« Последнее редактирование: Ноября 28, 2019, 10:04:22 от bottle »

Оффлайн Евгений Трифонов

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #13 : Ноября 28, 2019, 11:55:24 »
7 штук, 3 по 47к, 1 на 1м, 1 на 100к, 1 на 1к и 1 на 22к.
3 по 47к - это скорее всего громкость на первый, второй каналы и общаяя, остальные  ???

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: SOS.....Поделитесь схемой Гитар.комбик Tesla G100-115
« Ответ #14 : Ноября 28, 2019, 12:41:47 »
Скорее всего, чисто волюнтаристски:
vol 1 - 47k
vol 2 - 47k
treble - 100k
mid - 22k
bass - 1M
presence - 1k
master - 47k


... и добавил:

Сфоткай плату, может яснее будет :)
