Автор Тема: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах  (Прочитано 12940 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Woland73 Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 464
  • Репутация: +19/-0
  • GuitarPlayer.Ru fan!
Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« : Января 11, 2012, 01:15:16 »
В лом мне что то платить за Fs-6, решил знакомого попросить.
Нашел только вот что
http://acapella.harmony-central.com/showthread.php?1962430-Build-your-own-Boss-FS-6-dual-footswitch-(sort-of)
Просто буду это сцеплять с RC-30 и хотелось бы,чтобы все было как у FS-6 вообщем то.
Буду рад помощи.)

... и добавил:

Или может скажете что лучше расчехлиться...
« Последнее редактирование: Января 11, 2012, 01:17:16 от Woland73 »

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Репутация: +454/-16
  • Волк с гитарой
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #1 : Января 11, 2012, 08:03:25 »
Эту схему первокласник спаяет.

Оффлайн Woland73 Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 464
  • Репутация: +19/-0
  • GuitarPlayer.Ru fan!
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #2 : Января 11, 2012, 09:10:05 »
Да я понимаю, просто есть ли в FS-6 что-то еще что нужно учитывать? Не конкретно по этой схеме.

Оффлайн Dvsergey

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +0/-0
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #3 : Февраля 07, 2012, 21:55:41 »
Доброго времени суток! Этот вопрос меня тоже интересует, правда времени особо нет этим заниматься. Как я понимаю, для лупера fs-6 =2fs-5u. Вопросы возникают из-за применения батарейки и переключателя питания. Оригинальной схемы fs-6, fs-5u я не нашел, зато видел схему fs-5l. Заявлено, что это тоже самое, что fs-5u, только кнопки с фиксацией. Из схемы следует, что батарейка нужна только для индикации (свето диод-включается при переключении "polarity"). В обычном положении-педаль не нажата, на выходе контакты разомкнуты, педаль нажата-контакты замкнуты, т.е. контакты нормально разомкнуты. Переключатель "polarity" меняет все наоборот, т.е. контакты нормально замкнуты. Для лупера нужен первый вариант. Из вышеизложенного следует, что то что ты нашел должно подойти. Если я не прав, знатоки поправьте меня.

Оффлайн postal007

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #4 : Февраля 22, 2013, 04:57:24 »
Хочу попробовать собрать себе, вот ещё мануал про создание footswitch. Кстати , кто сделал отпишитесь , пофоткайте что у вас получилось ? :) я думаю будет интересно
« Последнее редактирование: Февраля 22, 2013, 13:41:19 от postal007 »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #5 : Февраля 22, 2013, 12:18:27 »
Делал давненько. версия 5ю. полярность на днище.
(нажмите чтобы показать/спрятать)

Оффлайн postal007

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #6 : Февраля 23, 2013, 02:27:00 »
Цитата: Dvsergey от Февраля 07, 2012, 21:55:41
Доброго времени суток! Этот вопрос меня тоже интересует, правда времени особо нет этим заниматься. Как я понимаю, для лупера fs-6 =2fs-5u. Вопросы возникают из-за применения батарейки и переключателя питания. Оригинальной схемы fs-6, fs-5u я не нашел, зато видел схему fs-5l. Заявлено, что это тоже самое, что fs-5u, только кнопки с фиксацией. Из схемы следует, что батарейка нужна только для индикации (свето диод-включается при переключении "polarity"). В обычном положении-педаль не нажата, на выходе контакты разомкнуты, педаль нажата-контакты замкнуты, т.е. контакты нормально разомкнуты. Переключатель "polarity" меняет все наоборот, т.е. контакты нормально замкнуты. Для лупера нужен первый вариант. Из вышеизложенного следует, что то что ты нашел должно подойти. Если я не прав, знатоки поправьте меня.
Ты полностью прав , я сейчас тоже буду паять fs-6 , диоды нафиг , т к переключатель не фиксированный не хочу гемороиться . Вообщем то схемка очень простая ...единственное с корпусом придется повозиться , т к хочется что бы смотрелся хорошо , и кстати думаю сделать 1 или 2 fs-6 т к делаю я для комбика roland cube 40xl а там предусмотрена куча всего что можно на педали перекинуть , что бы не бегать руками переключать ...собственно

Вообще задумал изначально для Select и Solo но сейчас подумал что бы для EFX и Reverb тоже сделать , 4 педали на одном корпусе вообщем. Ну собственно как решу и  сделаю отпишусь и кину фотки.
« Последнее редактирование: Февраля 23, 2013, 02:33:07 от postal007 »

Оффлайн Вадимъ Параконный

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • Jolana Diamant fan!
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #7 : Марта 14, 2013, 10:49:09 »
есть рабочая мегадешвая схема на 6 кнопок (3 педали FS-6) для Roland Cube 40XL. если кому нужно - маякните, я выложу.
я вот только захотел ее "усовершенствовать" - сделать на стандартных для гитарных футсвичей металлических кнопках, а не на копеечных пластиковых. помогите с советом вот в этой ветке: https://guitarplayer.ru/index.php?topic=270971.msg6272368
« Последнее редактирование: Марта 14, 2013, 10:51:24 от Вадимъ Параконный »

Оффлайн postal007

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #8 : Марта 15, 2013, 00:59:02 »
Кстати уже сам замутил себе 2ную педаль довольно не плохо получилось , осталось только лак нанести и все ))) А так уже корпус собран все спаяно

Оффлайн Николай Качурак

  • Новичок
  • *
  • Сообщений: 1
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #9 : Сентября 11, 2013, 14:09:38 »
Для педали Boss RS-3 Loop Station кнопки в исходном положении должны быть замкнуты. Т.е. - нормально замкнутые контакты, а при включении чего-нибудь кратковременно размыкаются и опять замыкаются. Только тогда педаль работает как написано в инструкции. Счастья Вам.

Оффлайн Махалыч

  • Опытный
  • ****
  • Сообщений: 691
  • Репутация: +3418/-4
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #10 : Октября 15, 2013, 09:28:22 »
Тоже стояла задача заменить чем-нибудь педаль Boss FS6.
Заломало покупать коробку с двумя кнопками по цене какой-нибудь умной педали.

Сделал аналог из обычной компьютерной мыши - настольная версия. Ногой давить на кнопки не очень удобно, разве что разувшись :)

Нашел старую мышку и припаял к ней стерео штеккер.
Вся работа - перерезать внутри разводку печати вокруг микриков и сделать перемычки с разъемом.

Работает изумительно! Рекомендую!
Думаю - самый ленивый вариант.  :alc:

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #11 : Октября 16, 2013, 01:05:32 »

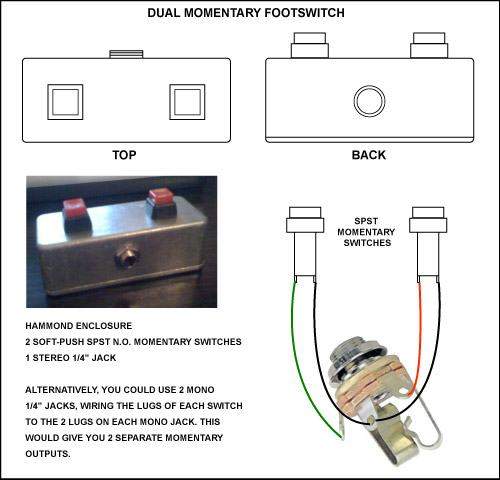

шоб не бегать по ссылкам...
« Последнее редактирование: Октября 16, 2013, 01:07:39 от Tander »

Оффлайн postal007

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #12 : Октября 24, 2013, 02:03:22 »

Оффлайн Afet

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #13 : Октября 24, 2013, 10:18:18 »
postal007, сурово.  :7: Покрасить бы не помешало... Корпус моей первой педали, сделанный далеком 2008 году, тоже был из дерева...  :pozor:

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Спаять аналог BOSS FS-6. Нужна схема ну или хотя в общих словах
« Ответ #14 : Октября 24, 2013, 16:27:46 »
Цитата: Afet от Октября 24, 2013, 10:18:18
Корпус моей первой педали, сделанный далеком 2008 году, тоже был из дерева...  :pozor:

Фига себе далеком... я в 2000-2002 собирал в мыльницах, обложенных изнутри фольгой алюминиевой )))
