Приветствую уважаемых форумчан.

Преамбула: люблю играть блюзовые импровизации поверх лупера. Хочется поиграть с барабанным ритмом. Лупер, сихронизированный с барабанами и трио бэнд криейтор есть. Захотелось стомп бокс с байпасом для гитары. Но одновременно жать две ноги на лупер и стомп бокс кажется проблематичным. Видел как люди наигрывают барабанную партию на корпусе акустической гитары.

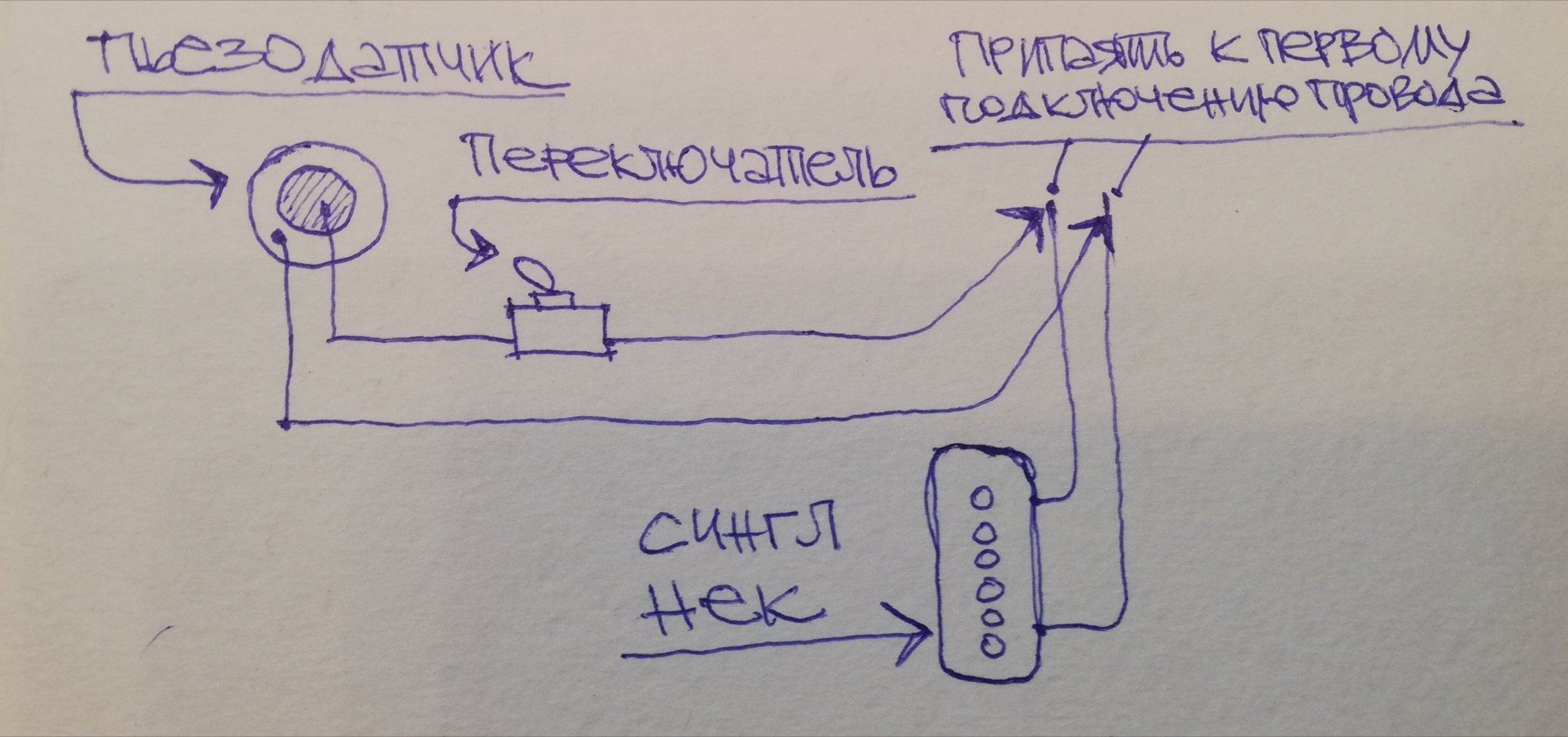

Амбула. Решил попробовать следующую схему: под пикгардом фрезой делаю углубление в корпусе, далее туда устанавливаю пьезодатчик и его провода через дополнительный выключатель припаиваю к первой пайке проводов некового синглового датчика.

Рабочая ли схема? Можно ли использовать электретный микрофон-таблетку вместо датчика?

В электрических схемах не разбираюсь, опыт пайки есть.

Электрогитара:
Пьеза-таблетка стоит около 700р.

Да, подключается напрямую в усилок и звучит как звукосниматель.

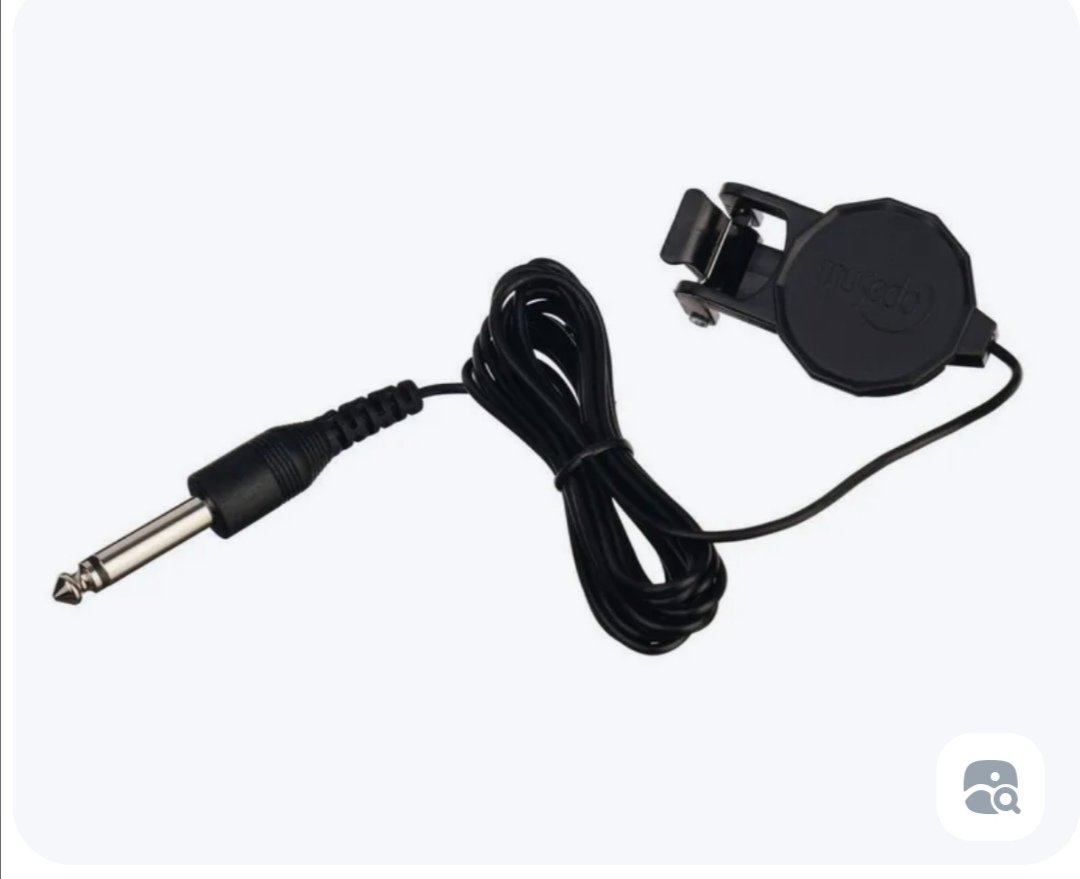

Чтобы не модифицировать гитару , можно использовать пьезу-прищепку для гитар (есть для скрипок, виолончелей и т.д.) . Цена такая же около 1тр.

Прищепка цепляется на гриф.

------------
Акустическая:
Всё тоже самое, но пьеза будет заводится. Лучше купить специализированное решение от  x2double

Хоть в розетку, хоть под порежек, хоть на корпус, хоть магнитный... Вариантов от фирмы поставляется в рф около двух десятков.
Цена от 2 до 20тр

NDP,

Я бы взял тумблер на 3 группы контактов, и переключал с катушки на пьезу.

... и добавил:

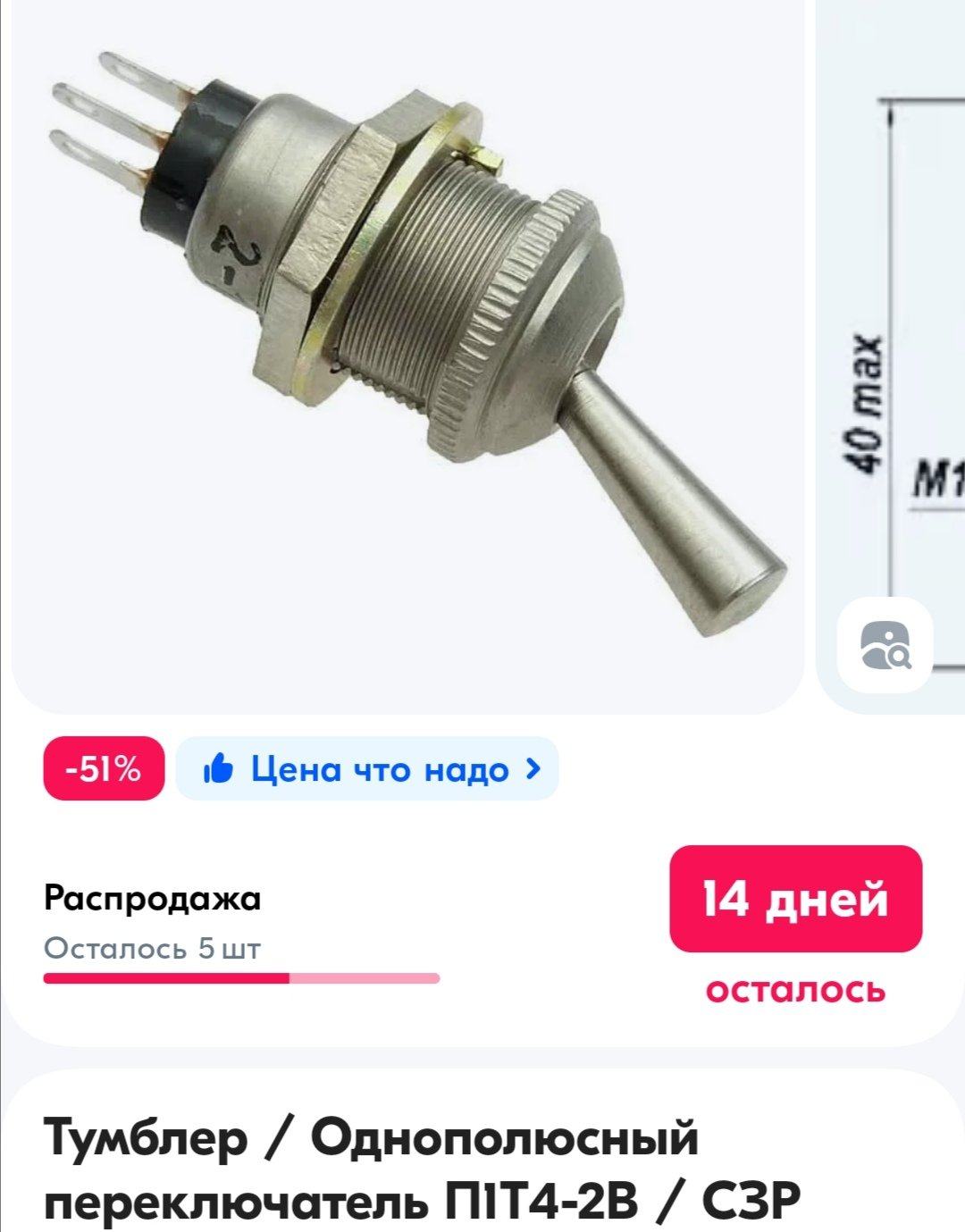

Вот типа такого, на 2 положения и 3 контакта:
К левой ноге сигнал от пьезы, к правой от датчика (или наоборот, неважно), со средней ноги - на выход.

NDP,

Я бы взял тумблер на 3 группы контактов, и переключал с катушки на пьезу.

... и добавил:

Вот типа такого, на 2 положения и 3 контакта:

(нажмите чтобы показать/спрятать)

К левой ноге сигнал от пьезы, к правой от датчика (или наоборот, неважно), со средней ноги - на выход.

К сожалению картинка не приложилась. Повторите, пожалуйста.

... и добавил:

Покупаем такой датчик:
https://www.strunki.ru/catalog/pickups/cp-60g-pezozvukosnimatel-musedo
Освобождаем его от лишней арматуры.
Размещаем его в предполагаемой полости и жёстко крепим его в ней.
Отрезаем провод от датчика до места расположения предполагаемого переключателя сингл/пьезо и распаиваем его там.
Заранее трудно сказать, насколько сбалансированы по громкости получатся режимы, это надо пробовать.

Спасибо, так и сделаю. В голове уже нарисовалась схема.

... и добавил:

Вот такой переключатель подойдёт?
https://www.strunki.ru/catalog/electricparts/parts-alps-on-on

... и добавил:

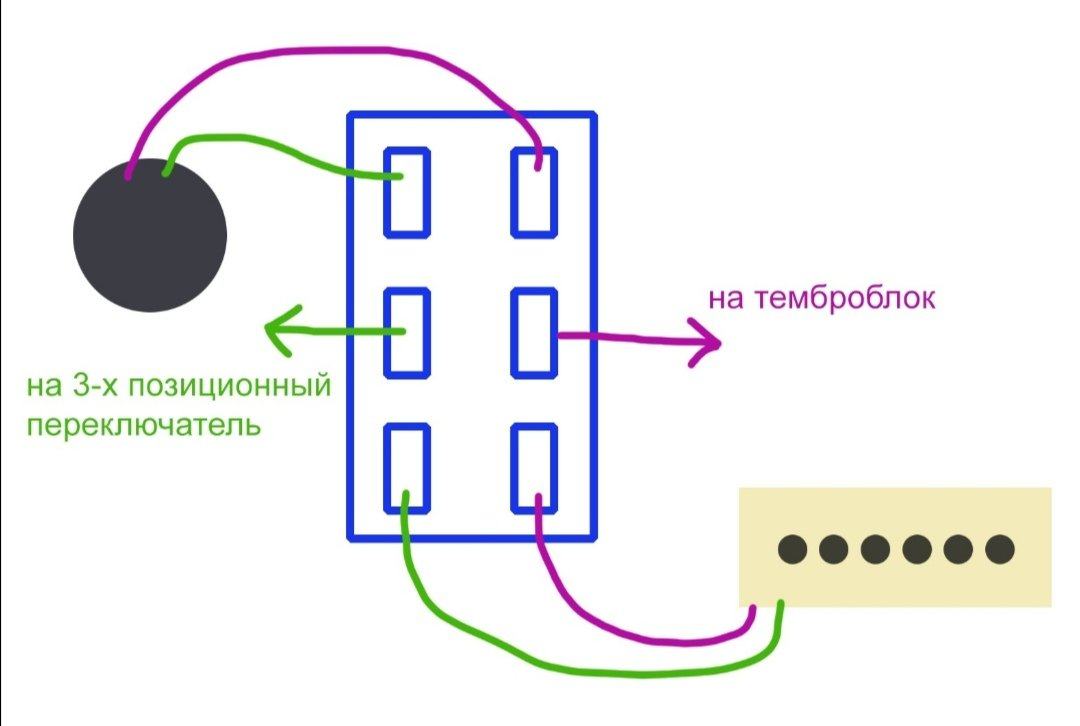

Вот так правильно?

NDP, У меня на картинке был примерно такой, как у Geezer-а по ссылке. По распайке он всё правильно написал. Я только добавлю, что паять эти переключатели надо быстро и аккуратно, пластик там паршивый, плавится на раз, при малейшем шевелении выводов нарушается внутренняя конструкция, и выключатель выходит из строя.

С паршивым пластиком не брать. Взять вот такие, или подобные:
https://kazexport.com/product-tag/%D0%BF1%D1%823/
И паяются спокойно и хорошо, и служат долго, и выглядят симпатично.

Категорически поддерживаю! Фактически это единственное приличное, что сейчас можно купить.
Хотя в некоторых магазинах цена может не порадовать, так что в ЧиД за ними ходить не стоит

Spero_In_Inteligo, А чито Ви таки хочите? Таки это остатки оборонзаказа, особливо если дата выпуска будет после 2010г и штампик в виде синего ромбика с цифрой на боку изделия
Реально от 100р в нормальных магазинах из старых запасов, но да, просто так с наскока не купишь.

где земля в проводах пьезодатчика

Оплётка провода - это масса (земля), внутренний провод - сигнальный.
