Собрал и я свой кранк! Это мой первый ламповый прибор, потому приятно, что он заработал))

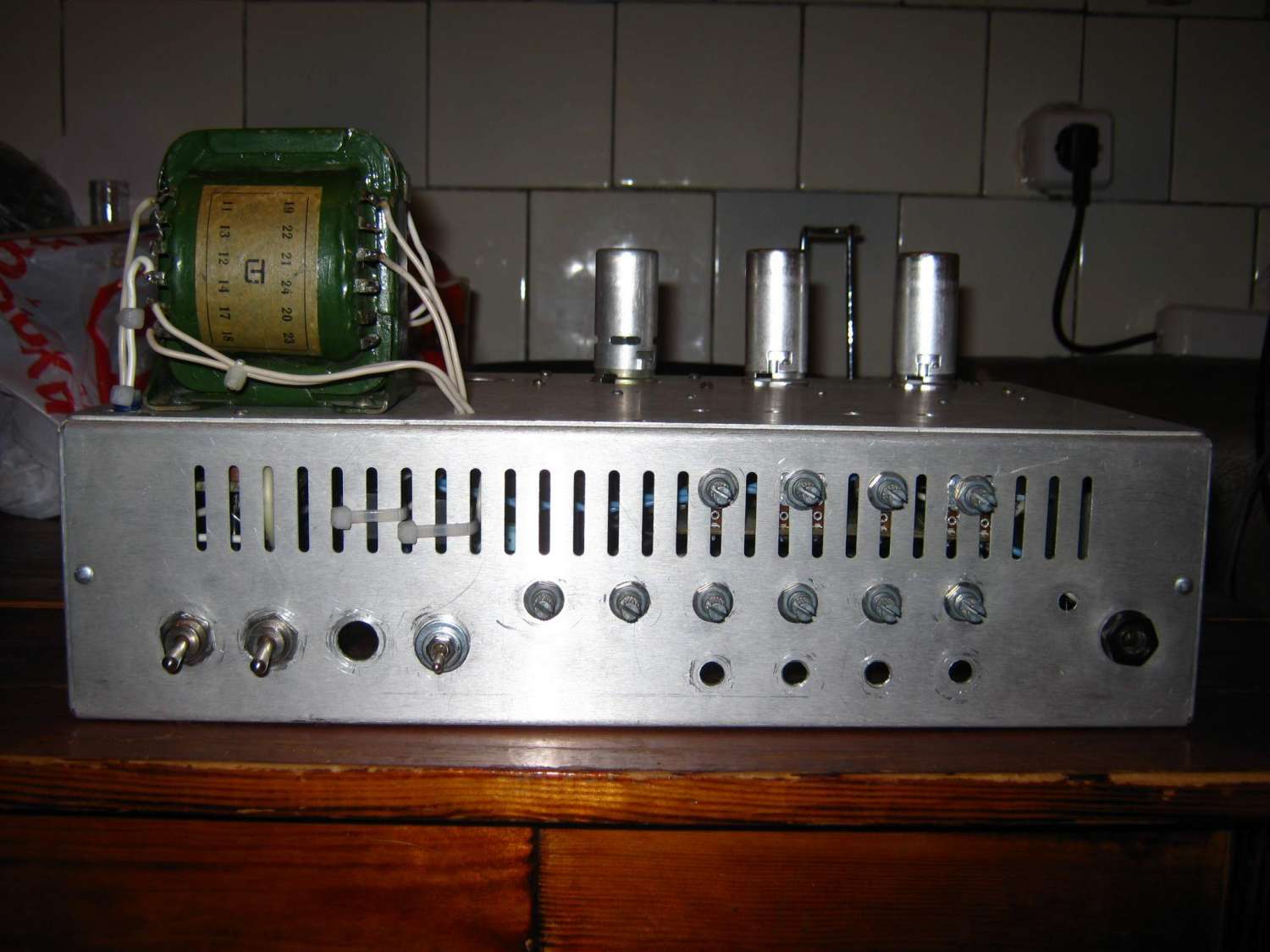

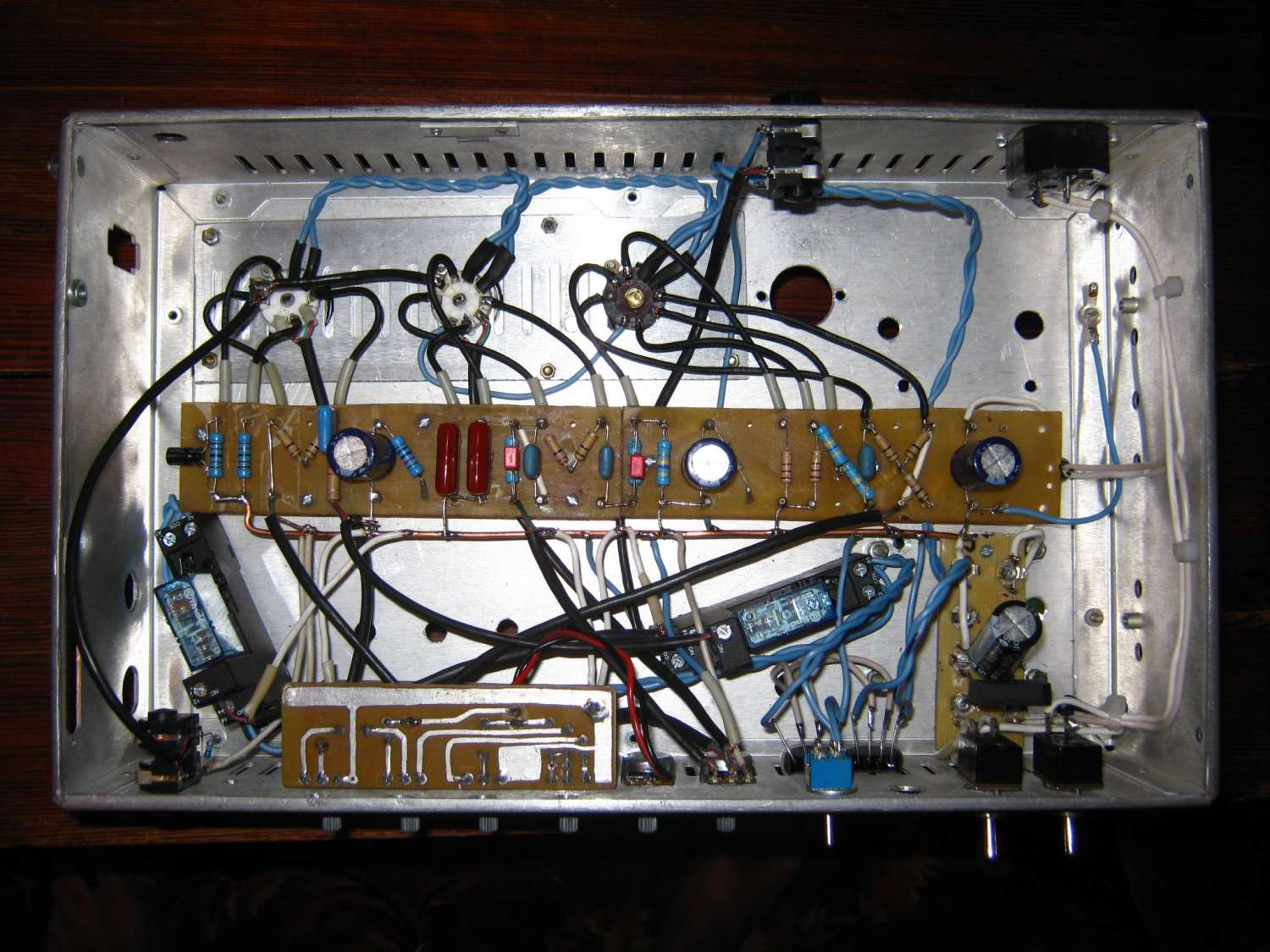

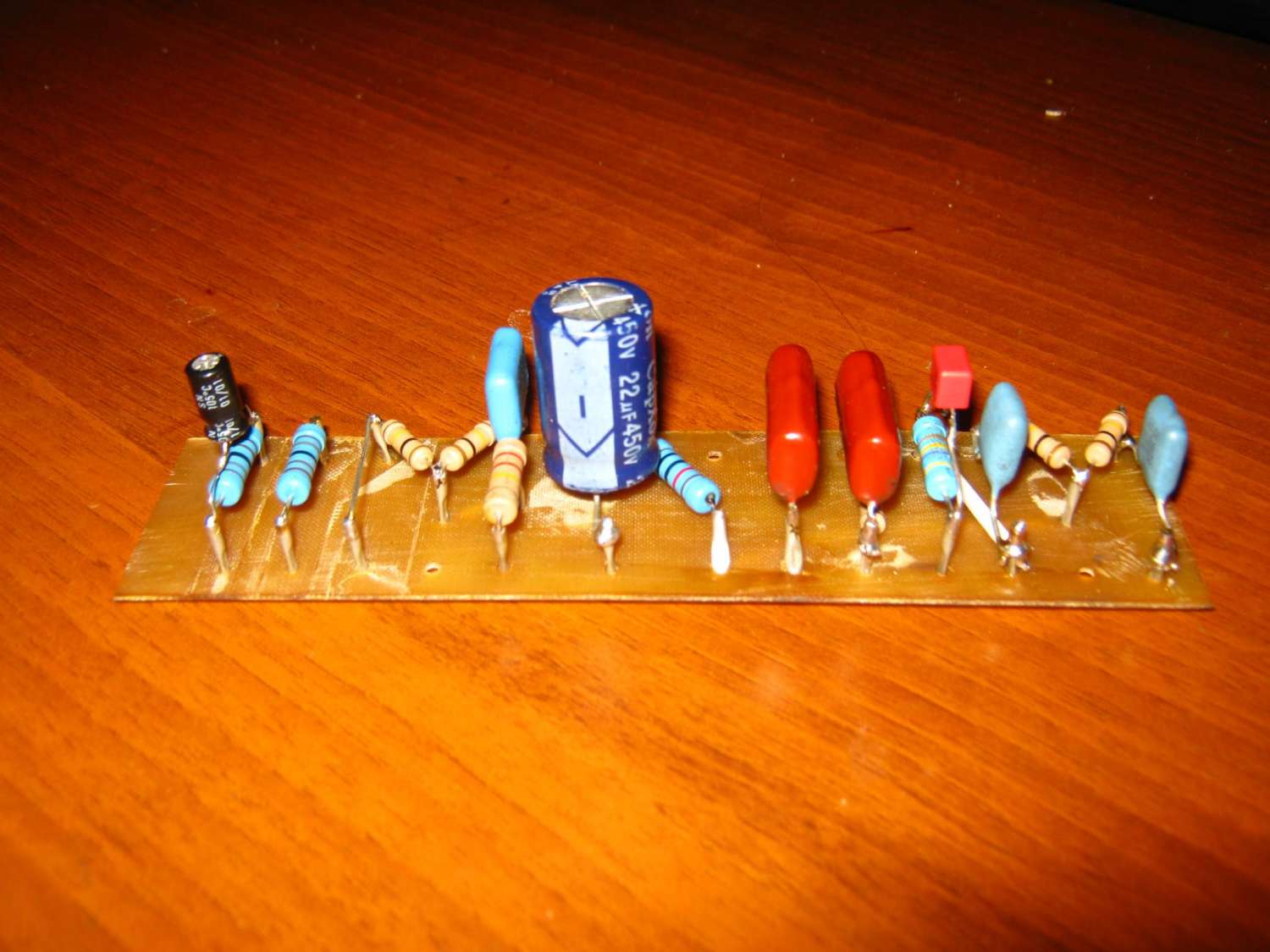

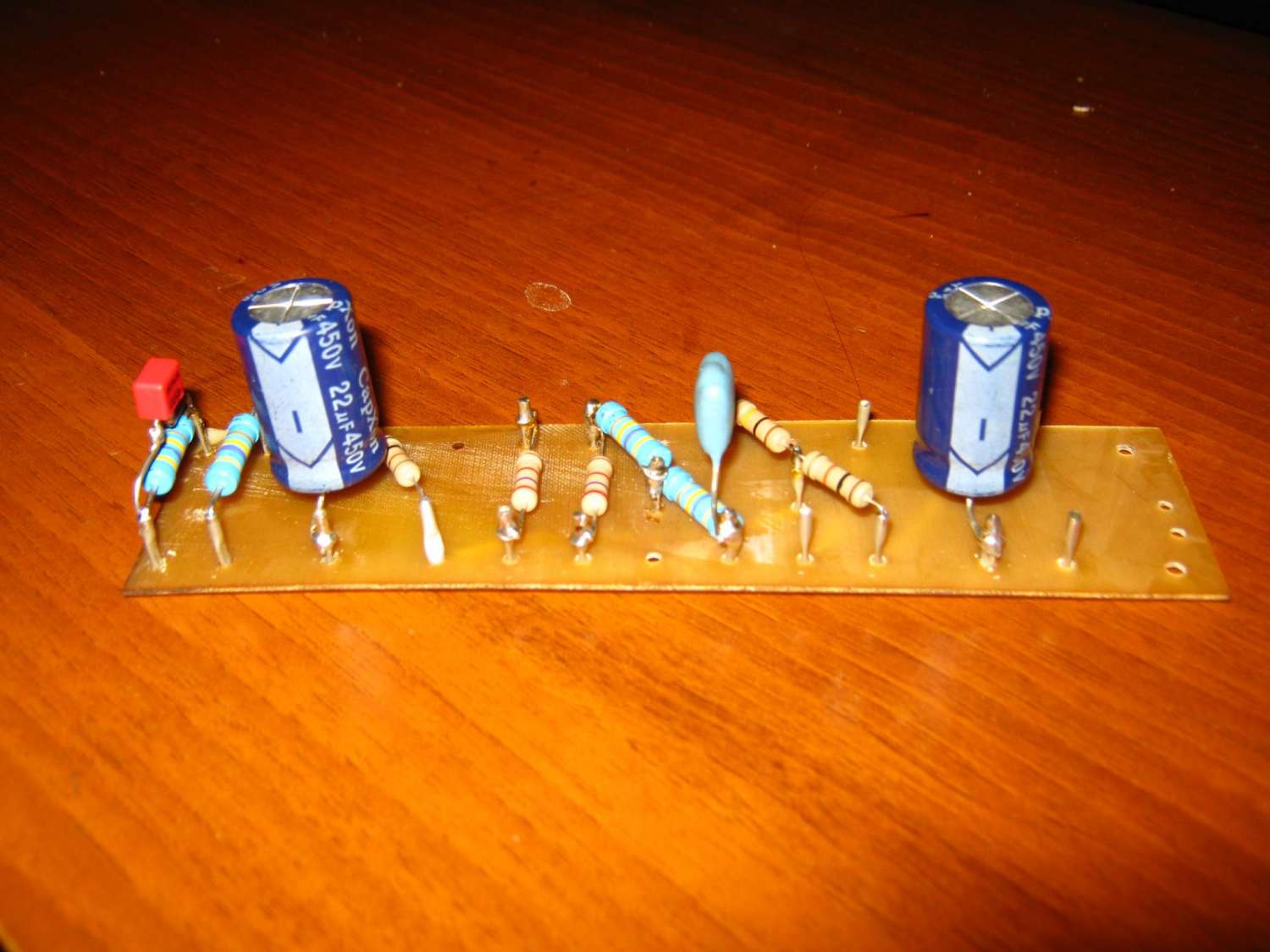

Собирал на основе платы товарища kynep`а с небольшими отклонениями. Турретборд сделал из текстолита, с которого содрал фольгу. Турреты - наконечников для кабеля: гильзы вынул из пластиковых юбок, вставил в плату, расклепал снизу, сверху обжал. Когда припаивал детали, заполнил гильзы оловом для большей жёсткости. Отличная конструкция турретборда! Для макетки тоже очень хорошо) бюджетно и доступно)) Лампы 6н2п, транс ТАН 20, взял с него 280 вольт, анодку не мерил. Реле временно поставил промышленные на 24 вольта, других под рукой не было, взял с транса 20 вольт и выпрямил мостом. Петлю и футсвитч на следующей неделе сделаю. Накал - выпрямленные 6,3 вольта, без стаба. На вход поставил резюк 68 кОм, а не катушку, как ТС.
Результаты теста - заработал он сразу! При добавлении гейна проявлялся писк самовозбудов. Вспомнил, что не заземлил корпус. После заземления - тишина)) Лишь небольшой фон: грешу на внешнюю на коммутацию. Либо это от транса.
Все временные недопилы исправлю на следующей неделе, мосты для реле и накала поставлю на плату (сейчас просто закреплены на стенке нелоновыми стяжками
)
Сегодня на репетиции постараюсь записать сэмплы.
Сказочный аппарат! Огромное спасибо kynep`у за разводку платы!
