AntonVIP, Потому как в этой схеме фигня полная. Чистый параллельно не висит, а переключается. Два Мастера на перегрузе переключаются отдельно. Каскад петли на ОУ отключается тумблером.

Тебе надо оставить только верхнюю часть и выкинуть ОУ.

Да, спасибо!! Разобрался уже!! Я в прошлом посте под картинкой отписался, что в схеме ошибки.. В итоге, вырисовалась схема, по которой и собирал прошлые кранки.. По ней и буду собирать, просто хотел до конца разобраться. Все-таки, клин не буду делать

... и добавил:

470 нан в катоды - плёнку ОД полипропилен?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
AntonVIP, у меня были http://www.tube-town.net/ttstore/Capacitors/Roederstein-MKT1813:::31_224.html

И как?? Мне просто 2 штуки надо всего, хотелось бы у нас купить, не за бугром  :)

Кстати, а что если полиэстер поставить в кранк  :crazy:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90187
  • Репутация: +9962/-1414
  • Санкт-Петербург
    • AZG CUSTOM
AntonVIP, В катоды смело ставь что есть. Там влияет крайне мало и главное качество.

Полиэстер можно, но станет по характеру ближе к маршаллоидам, уйдет немного модерновая жестянка.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
AntonVIP, В катоды смело ставь что есть. Там влияет крайне мало и главное качество.

Полиэстер можно, но станет по характеру ближе к маршаллоидам, уйдет немного модерновая жестянка.

Ну, тогда закажу 2 оранжа полипропиленовых.. Все равно там же брать лампы буду  ;)

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2060
  • Репутация: +368/-4
  • GuitarPlayer.Ru fan!
Так у оригинала в катодах - полиэстр, ась?

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
День добрый!!

Подскажите, пжлст, отличия кранкенштейна и революшена.. Что-то подзабыл уже, давно кранк собирал последний раз.. Знаю, что в резисторе последнего катода 2,7к и 4,7к, и выходном резисторе 489к и 244к. Вот только забыл, какие именно номиналы в штайне и в реве..

Гуглю схемы, а там всё в кучу.. Встречаются кранкенштейны с обоими номиналами, и революшоны тоже..

СПС..


Оффлайн Guitar_man43

  • Новичок
  • *
  • Сообщений: 11
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Прошу прощения, что влез в тему. Есть проблема с кранкенштейном. Года два начал собирать, потом стало не до него. Сейчас вновь появилось время и желание, и это будет уже пятая попытка собрать кранк (успел за пару лет поизучать литературу по ламповой схемотехнике). В принципе, все сделал, все устраивает. Режимы ламп подогнал по схеме (не могу сейчас выложить и найти схему), которую вроде видел на этом сайте. Одна проблема. Свист на максимальном гейне. По схеме на втором аноде второй лампы канала перегруза 156 В, и 5,1 В смещение на катоде. Дак вот, когда гейн почти на максимум, напряжение резко повышается за 200 с чем-то в, напряжение смещения становится 2В примерно и появляется свист. Не могу понять, как такое происходит. Как гейн влияет на второй анод второй лампы? Все сигнальные провода в экране, экран на массе только с одной стороны. У каждой лампы своя земля, которая затем соединена в одной точке. Что еще может быть? Лампы у меня 6н2п, в оконечнике 6п14п. Трансформаторы от радиолы. Трансформатор выдает под нагрузкой 289 В. Поэтому пришлось рассчитывать анодные резисторы под свой трансформатор.
P.S. На свист в целом влияет только регулятор гейна.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Guitar_man43, свист - это чистой воды возбуд. Выложи фото монтажа. Скорее всего, анодные цепи дают наводки на сигнальные где-то.

Оффлайн Guitar_man43

  • Новичок
  • *
  • Сообщений: 11
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!

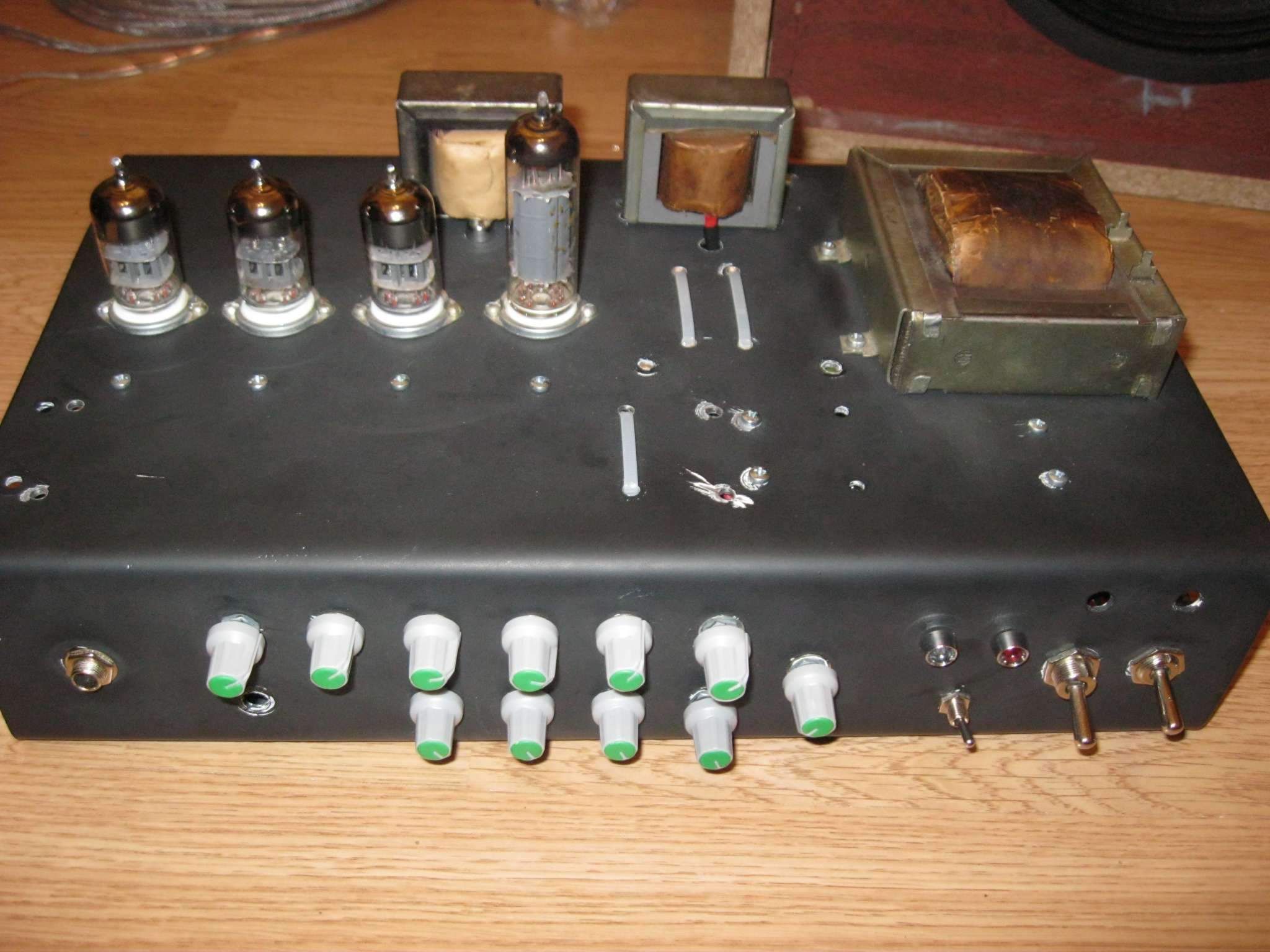

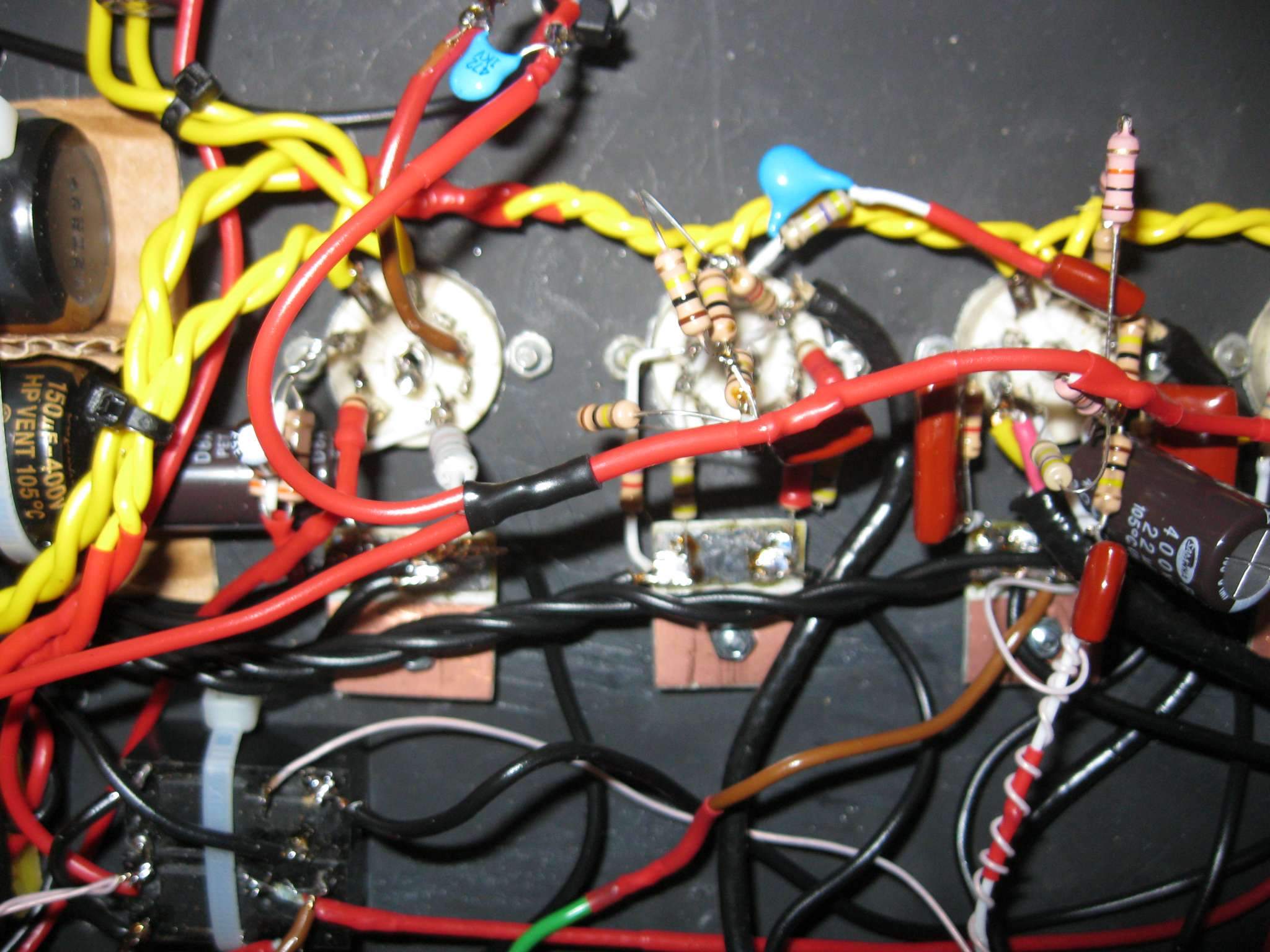

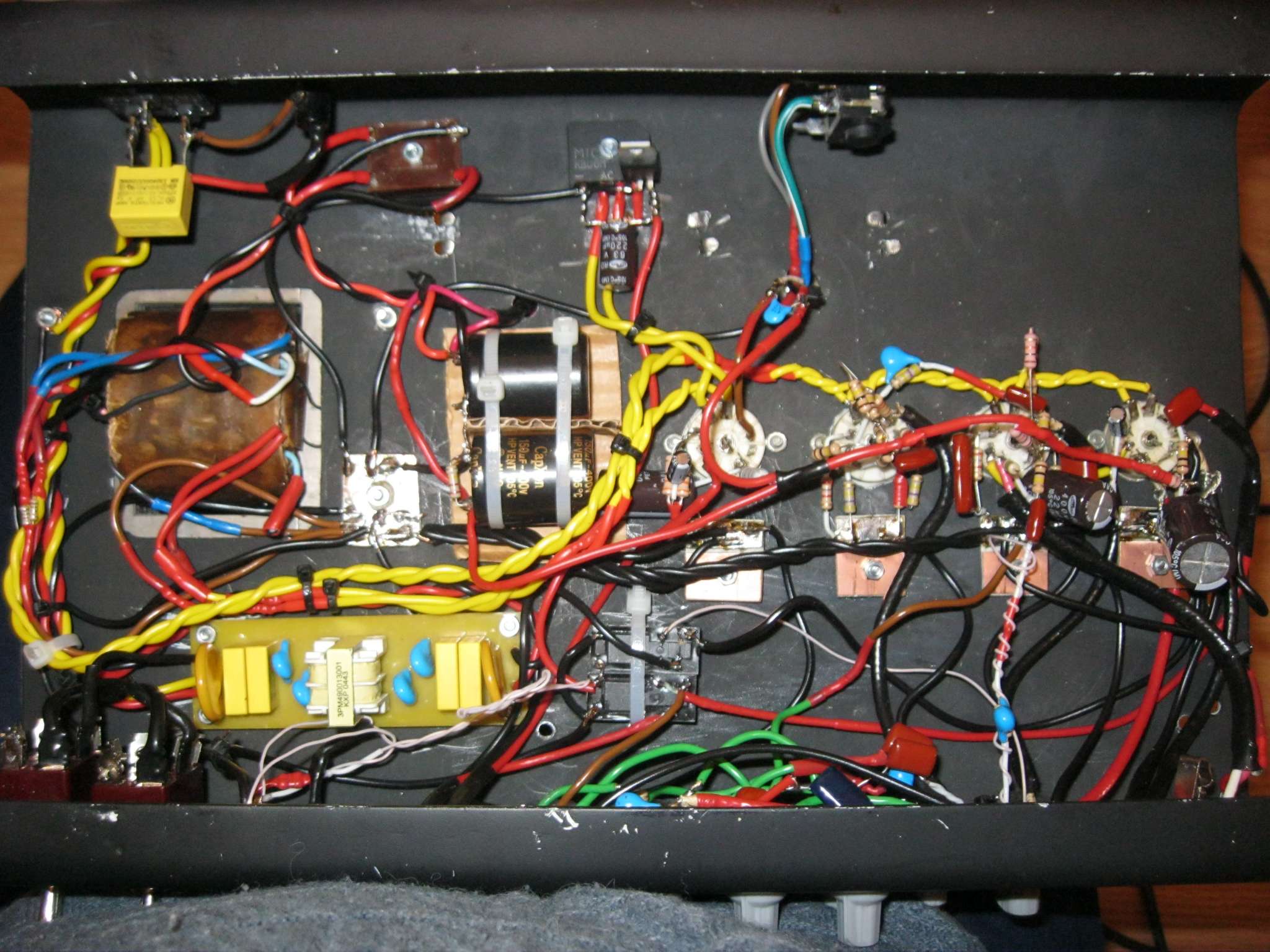

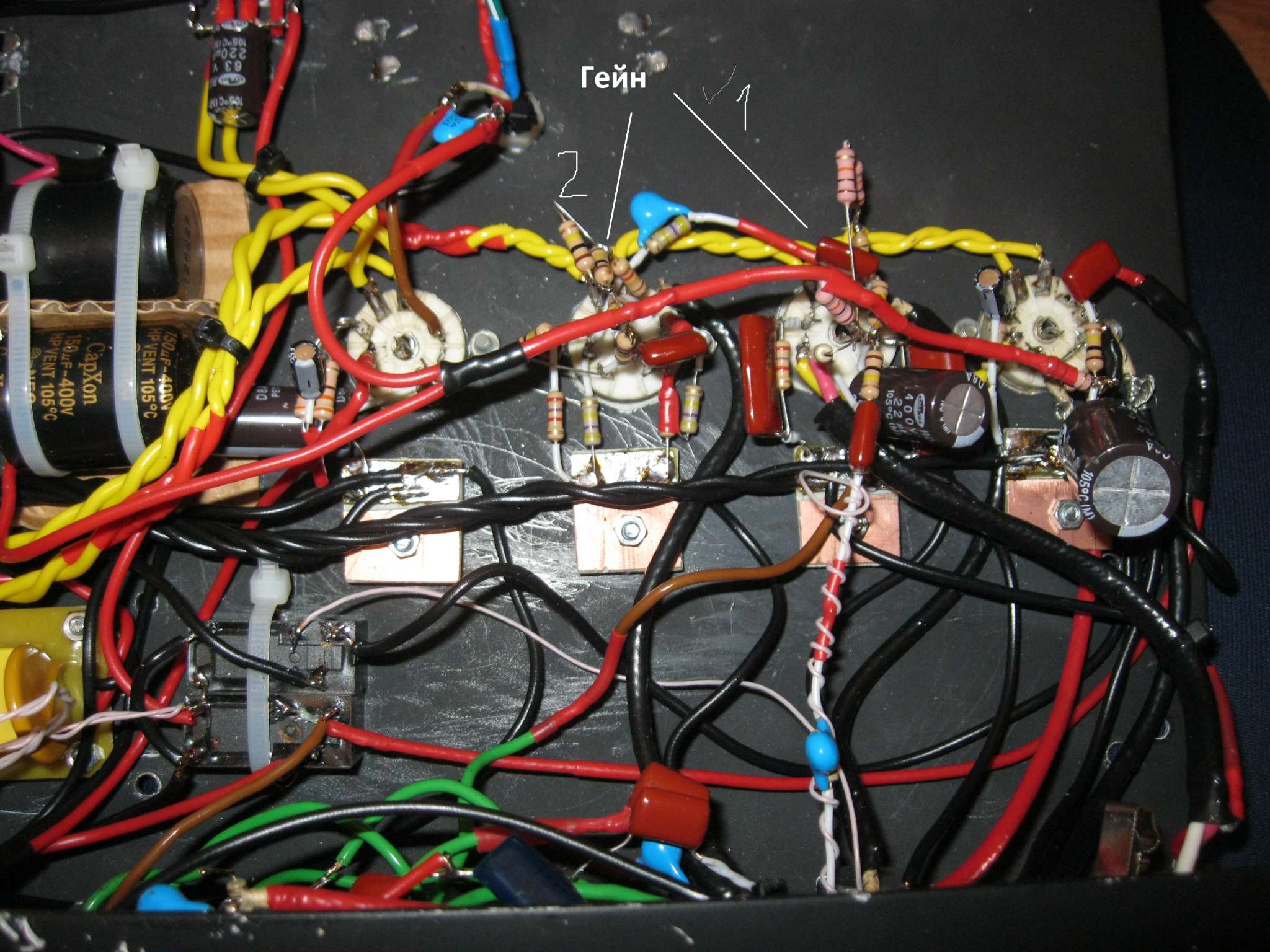

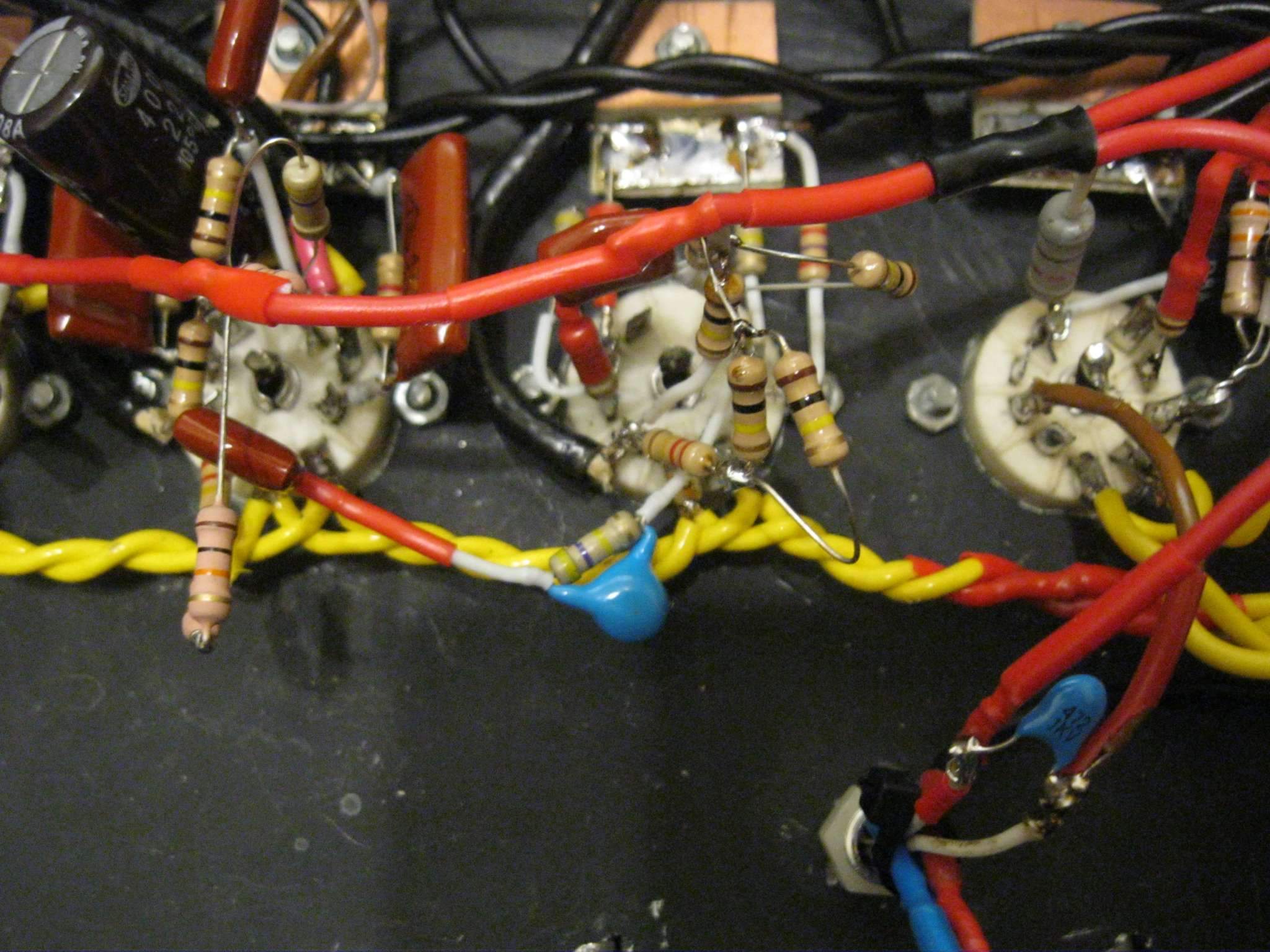

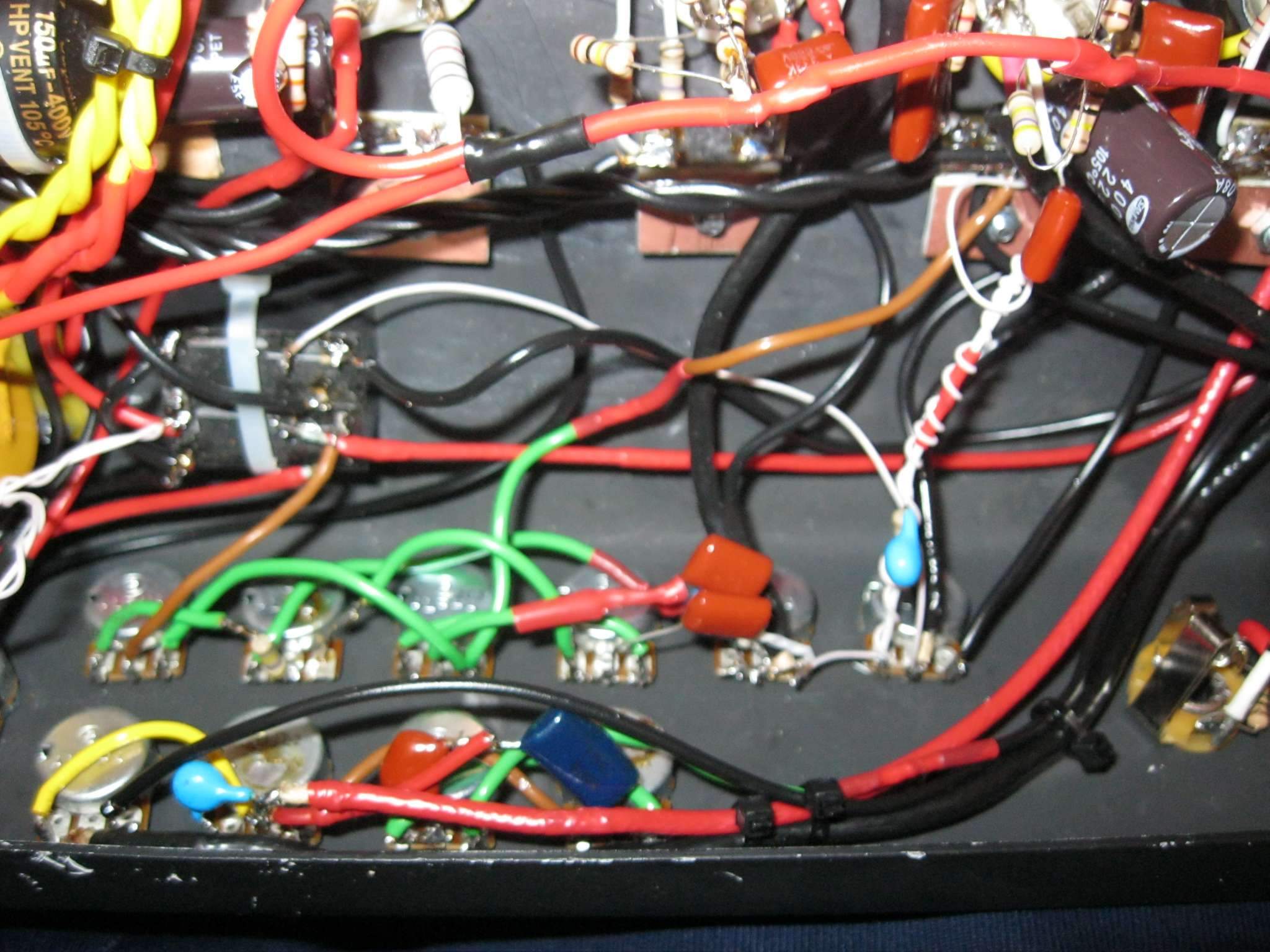

Вот фото. Сперва, когда режимы ламп не были подогнаны, свист был еще сильнее. Сейчас самый минимальный уровень, какого смог добиться. На фото монтаж может показаться страшным, т.к. в куче куча резисторов. Это я выставлял анодное напряжение на лампах.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Guitar_man43, много "макарон".. Мощник пробовал откидывать и включать преамп в сторонний мощник?

Оффлайн Guitar_man43

  • Новичок
  • *
  • Сообщений: 11
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
"Макароны" то это черные провода? Это от экранов сигнальных проводов все идет. Так то это меня не сильно напрягает, т.к. на полную гейн не выкручиваю. Но хотелось бы полностью исправный аппарат сделать. Кстати, если во время возбуда задеть второй катод второй лампы, то он пропадает. В другой оконечник подключать не пробовал.

... и добавил:

Все, разобрался. Очень сильно тормознул. Лампы преда в режимы вогнал, а оконечник не доглядел. На аноде было 275В, на второй сетке 280 В. Сделал 250 В на аноде и 240В с чем-то на второй сетке и возбуд почти весь ушел. Только на самом максимальном гейне и регуляторе СВИП на максимуме есть высокочастотный звон, когда ударить по струнам, и сразу пропадает.
Записал небольшой сэмпл дешевым караоке микрофоном. Звук конечно не очень, в живую мне нравится.
P.S. у меня просто проект, сделать из Г... конфетку, так сказать, используя подручные и дешевые детали. Кабинет у меня самодельный 1*10. Динамик alphard HW1000. Нормальная только гитара, со звучками от Dimarzio.
На семпле можно слышать уровень фона. Если гейн на максимум не крутить, то все очень даже неплохо. Данный усилитель нравится больше всех, которые у меня были. Даже больше Гавроша 8 нравится (из ламповых был только он). А транзисторные вообще не идут ни в какое сравнение.


... и добавил:

Вчера соорудил самодельный экран для ламп из куска картона и алюминиевого скотча. Высокочастотный призвук пропал вовсе. Так что надо будет заказывать панельки с экраном и переделывать.
« Последнее редактирование: Февраля 22, 2016, 08:33:54 от Guitar_man43 »

Оффлайн Guitar_man43

  • Новичок
  • *
  • Сообщений: 11
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
А вот такой вопрос: у ламп 6н2п-ев собственные шумы поменьше ,чем у 6н2п? Или как повезет? Вчера переделал массовые провода, перенес точку заземления на корпусе, максимально далеко разнес накальные провода и анодный провод питания. Фон намного меньше стал. Сейчас даже вообще все устраивает. Одно НО: у меня гитара с хамбакерами. Когда включаю отсечку, на перегрузе фонит сильно.  :( Вот не знаю, смогу ли добиться минимального фона, если играть на гитаре типа страта.

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Так на отсечке и должно сильнее фонить. Экранировать гитарку надо.

Оффлайн Guitar_man43

  • Новичок
  • *
  • Сообщений: 11
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Гитара экранирована. На чистом с отсечкой никаких претензий нет. Было бы вот с чем сравнить, ак может и волноваться не стоит  :)
