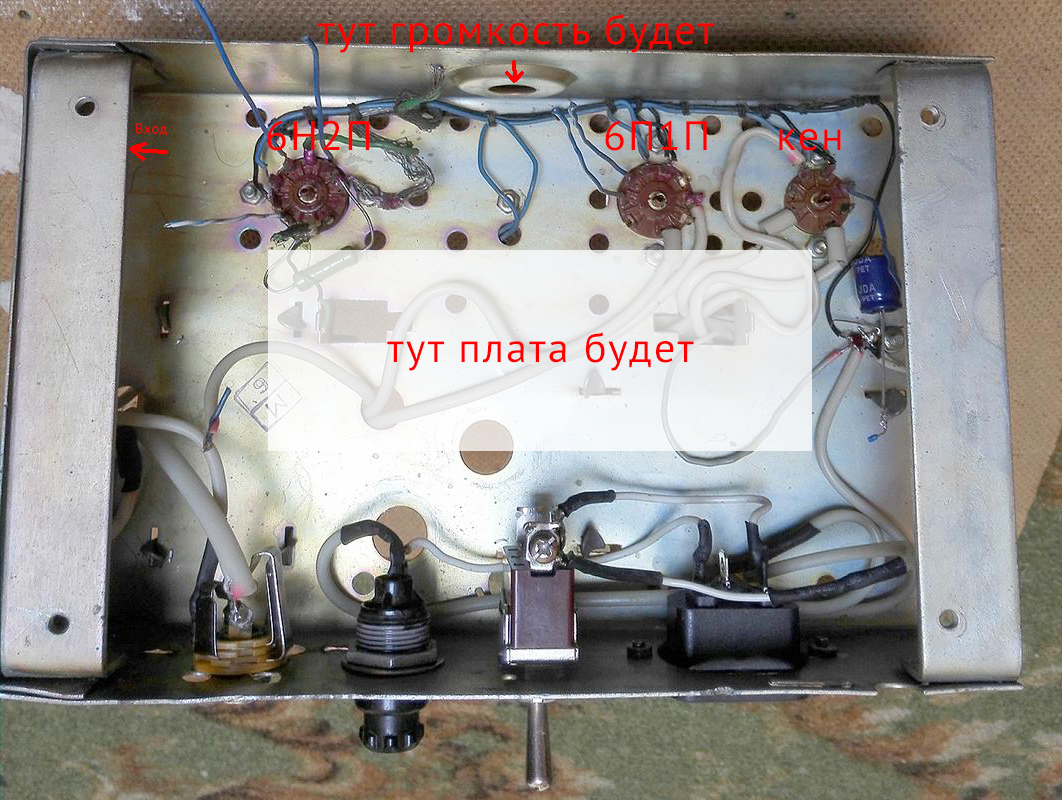

Идея вощемта предполагалась вот так:



После этого, перестановка панелек уже не нужна.
Главное при монтаже не впариться.

Может я криво объясняю, но мое видение и наше шасси диктует свои условия.

ЗЫ А справа где-то кен. Ну и остальной монтаж по проводкамъ.

Согласен что через ж@пу, но и УНЧ-3 проектировали без оглядки на Чамп.

хосспадя, я тебе уже разрисовал лейку* как будет правильно и логично... только 3 электролита добавить. самые чувствительные к наводкам входные цепи - там вообще в миллиметрах получаются. последний раз по этой лейке я перебирал унч в чампа неделю назад, клиент доволен...
нет, нужно мудрить, таскать зачем то лампы по всему шасси, делать конского размера "плату" на нелудящихся планках, вместо аккуратной оригинальной. на кой все эти лишние телодвижения ухучшающие результат, я не пойму? не, дело конечно твоё, если хочешь - хоть вверх ногами собирай, хоть наискосок, но мне непонятно зачем.

* да, там ещё входные резисторы на 68к с 63х переправить ннада. не ту кнопку тыкнул.

вот наложи мой рисуночек на фотку шасси что у тебя последняя, именно в таком положении - сразу врубишься.
- проводки от входов вообще не нужны - резисторы по 68к сразу в контакт на ламповой панельке пойдут. навесочкой же. там расстояние - самое то. поэтому и плата упрощается, всё получается ближе и логичнее, и ненада провода кругалями тянуть как было бы с чемповской раскладкой платы, и вся земля на плате - в одну пипочку складывается... я ж не от балды рисовал, а по неоднократно проверенному.

а, у тебя почему то ещё панель 6н2п повёрнута на 90 градусов против часовой по сравнению с "нормальными" унч3 (я их немало видал, но с повёрнутой как у тебя панелькой - в первый раз). хотя и так всё сложится, только диоды местами поменять. ноги 6-7-8 - это будет 1ый каскад. ну или гнёзда хай\лоу с моей лейки поменять местами - тогда первый каскад будет 1-2-3 ноги лампы. в принципе пофиг, вопрос удобства монтажа исключительно.

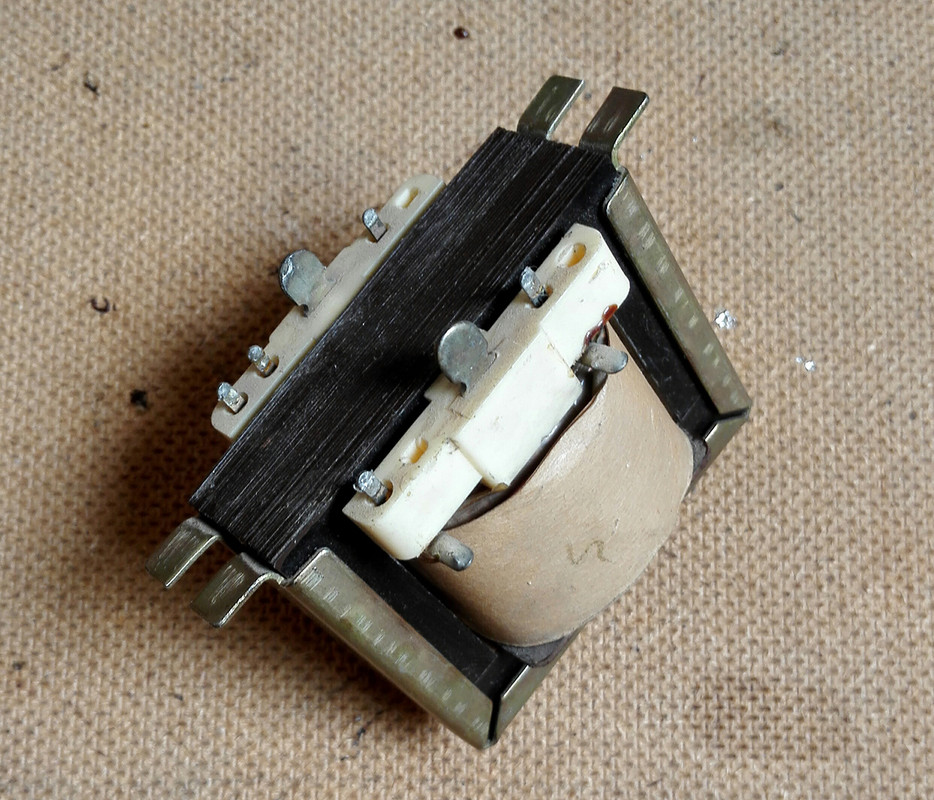

Прошу опознать транс.

(нажмите чтобы показать/спрятать)

Похож на выходник от какого-то магнитофона. Комета или что-то вроде того

авотфиг. это от "урал-114" трансик.

Годный на гитарный?

авотфиг, не урал. по выводам не совпадает... ураловский - пуш-пулл, в том же конструктиве, с характерным пластиковым основанием. я тогда хз что это, ищи маркировку, или меряй что это за зверь такой.

авотфиг. это от "урал-114" трансик.

Оказалось от Ригонды.

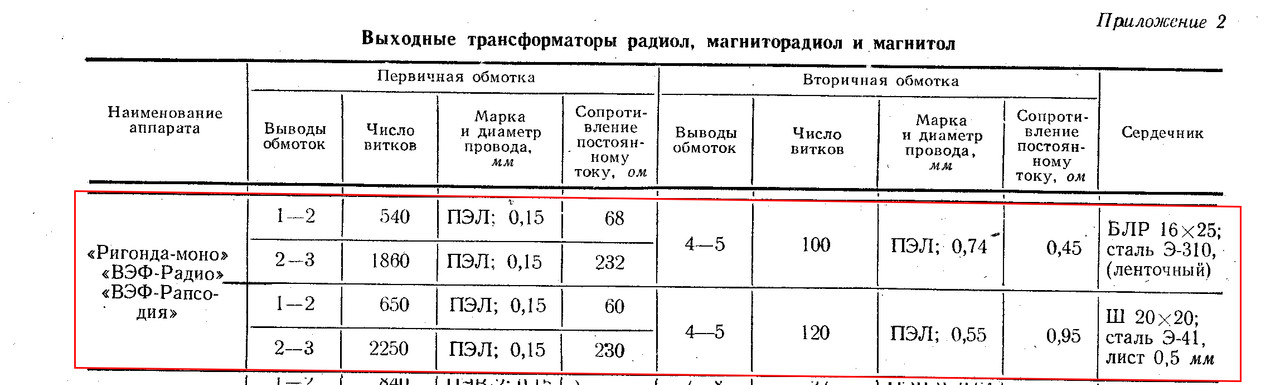

Похоже это моточные данные на этот транс.
По сердечнику, 20х20 — вторая строка.

Была еще такая радиола Ригонда стерео. Там однотактный УЛ выход был.

Тут как минимум надо делать транс на 220 и прочие гадости.

Там еще выходник под 30 Ом.
