Re: Строим ТруЪ Champ
« Ответ #4095 : Сентября 23, 2018, 20:11:06 »
на 6ц5с падает не так много напряжения - с 324 может оказаться многовато - под 430 например.
я бы накрутил на трансформаторе 250 вольт.
« Последнее редактирование: Сентября 23, 2018, 20:13:22 от akl »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Строим ТруЪ Champ
« Ответ #4096 : Сентября 23, 2018, 20:41:37 »
Будем посмотреть. По расчетам, на этом кенотроне упадет 16-18 вольт. Плюс вторичка силового будет впритык по току, тоже должна дать какую-то просадку. На дросселе с десяток вольт упадет. Около 15 вольт упадет на первичке выходного транса. Ну и 19 вольт должно упасть на катодном резисторе. В итоге, если выпрямленное напряжение под нагрузкой принимаем 324х1,3=421 Вольт, то на выходной лампе между анодом и катодом у нас будет 421-18-10-15-19=360 Вольт, что не так уж и много. В общем, запуск покажет. Увеличить немного катодный резистор всегда можно, чтобы выйти в режим.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Строим ТруЪ Champ
« Ответ #4097 : Сентября 24, 2018, 06:23:12 »
В спецификации на 6ц5с ещё есть интересная фраза, что для обеспечения надёжности рекомендуется включить в цепь катода или анода резистор 150 Ом. Вот вам ещё падение)

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Строим ТруЪ Champ
« Ответ #4098 : Сентября 24, 2018, 08:38:22 »
Ага, видел. Это скорее всего рекомендация для ограничения пускового тока при заряде емкостей фильтра. У меня анодка тумблером рваться не будет. То есть, зарядка электролитов будет плавная, по мере прогрева катода кенотрона. Вообще, я не очень горю желанием снижать анодку. Насколько я понял, оригинальные чампы работают с довольно сильным превышением, и всем это нравится. Кормить 6П6С рекомендованными ей 250 вольтами как-то совсем скучно будет. Ну а там видно будет. Методов снижения напруги хватает, понизить легче, чем повысить)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90024
  • Репутация: +9918/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строим ТруЪ Champ
« Ответ #4099 : Сентября 24, 2018, 08:41:56 »
Medvedeff8, В оригинальном Чампе анодка после кена примерно 410В. Трансы идут с 2х300В. Далее думай...

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Строим ТруЪ Champ
« Ответ #4100 : Сентября 24, 2018, 11:10:09 »
Народ, можно тупой вопрос?
Для чего на входе 1 МОм садится на землю?
Насколько это важный/нужный резистор?

Хотел доработать вход этого усила по подобию чампа, но никак не врубаюсь зачем оно там надо.

https://postimg.cc/sQXRNb8y

« Последнее редактирование: Сентября 24, 2018, 11:12:22 от XbIMbIK »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Строим ТруЪ Champ
« Ответ #4101 : Сентября 24, 2018, 12:22:07 »
у тебя катод на земле и с помощью этого резистора обеспечивается напряжение смещения на сетке

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Строим ТруЪ Champ
« Ответ #4102 : Сентября 24, 2018, 13:06:49 »
Я так погимаю, если убрать 100 к резистор и вместо него запаять мегомник, а то и 4 мегома, получим тот самый классический гридлик. Должно интересно звучать по идее...

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Строим ТруЪ Champ
« Ответ #4103 : Сентября 24, 2018, 15:53:55 »
Цитата: Dying Fetus от Сентября 24, 2018, 12:22:07
у тебя катод на земле и с помощью этого резистора обеспечивается напряжение смещения на сетке

Выглядит опечаткой. При 2-3М будет гридлик (и то, если вход конденсатором отвязать). При 100к - ничего не будет, лампа открыта.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Строим ТруЪ Champ
« Ответ #4104 : Сентября 24, 2018, 18:05:49 »
Странная вообще эта схема. На сетке 6п14п висит 560 кОм. Она вразнос пойдет при таком резисторе в сетке. Бешеные номиналы резисторов развязки по питанию каскадов. В катоде второго каскада тоже очень много. Кароч, хифи какой-то удифильский. :pozor: Там все номиналы надо менять, шоб он по-гитарному зазвучал.

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 1994
  • Репутация: +269/-0
Re: Строим ТруЪ Champ
« Ответ #4105 : Сентября 24, 2018, 21:56:23 »
Цитата: Medvedeff8 от Сентября 24, 2018, 18:05:49
Странная вообще эта схема. На сетке 6п14п висит 560 кОм.
Это все странности? :hitrez:
А вот из эбаот R11 ? :o :o

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Строим ТруЪ Champ
« Ответ #4106 : Сентября 24, 2018, 22:41:02 »
К обсуждению первого каскада: а кто-нибудь замечал на ВАХ 6н2п размеченный до +1в участок характеристики в области положительных значений смещения? Это что вообще значит? И если этому верить, то каскад с сидящим на земле катодом и 100к в сетке может оказаться работоспособным при входящем сигнале амплитудой до +/-1в.
У 12АХ7 ни в одной версии даташита положительного смещения нет. Всё заканчивается нулём. Это неспроста, кмк.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Строим ТруЪ Champ
« Ответ #4107 : Сентября 25, 2018, 08:10:21 »
Приветствую.
В общем я определился с усилителем.  Буду делать Чамп.
Перехожу из этой темы:
https://guitarplayer.ru/index.php?topic=85734.30
В данную тему.
Жаль вот только она стала не столь популярна, как несколько лет назад.
Видимо все кто хотел или мог, сделали себе по куче Чампов.
Чуть позже начну выкладывать всякие разные фотки и схемы с вопросами.


... и добавил:

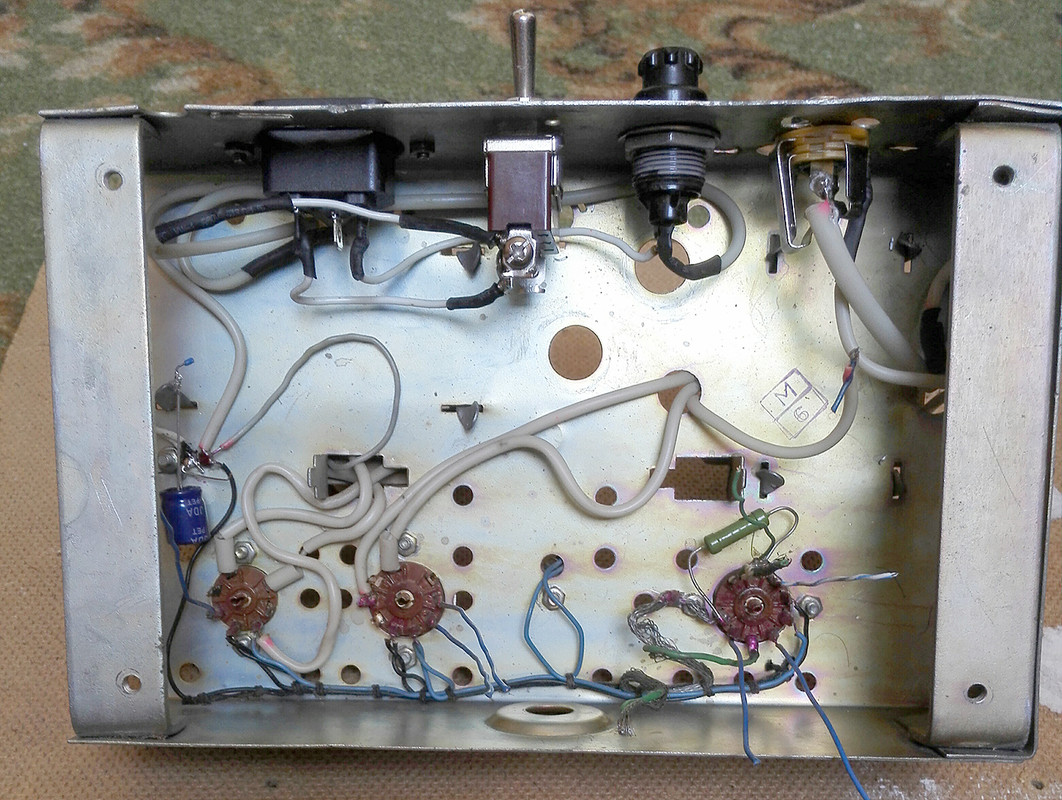

Готовлю шасси.
Предварительно были установлены гнезда питания, тумблер питания предохранитель и гнездо выхода на АС.
Проводку накала буду переразводить по-человечески.



Нашел в загашнике пару гребенок.



Что скажите по поводу данных выходного транса?
А то подумываю о смене выходного транса на ТВЗ.


« Последнее редактирование: Сентября 25, 2018, 12:03:52 от XbIMbIK »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Строим ТруЪ Champ
« Ответ #4108 : Сентября 25, 2018, 12:18:25 »
XbIMbIK, а остальные провода по человечески не будешь раскидывать?

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Строим ТруЪ Champ
« Ответ #4109 : Сентября 25, 2018, 12:33:45 »
Цитата: Dying Fetus от Сентября 25, 2018, 12:18:25
XbIMbIK, а остальные провода по человечески не будешь раскидывать?

Которые ты имеешь ввиду?
Те что остались или те что будут на будущем монтаже?
В целом, те провода что идут от трансов, возможно сильно трогать не буду.
Будущий монтаж постараюсь сделать максимально аккуратно.
