Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2808
  • Репутация: +349/-21
Re: Строим ТруЪ Champ
« Ответ #4245 : Декабря 06, 2018, 23:47:07 »
Цитата: Medvedeff8 от Декабря 06, 2018, 20:38:27
Вполне логично, что с 6н23п будет чуть тише и больше чистого. Просто коэффициент усиления у этой лампы меньше. Что касаемо частотного диапазона, то решающую роль играет не лампа, и даже не усилитель, а динамик. Сам усилитель способен воспроизвести весь звуковой диапазон, (с небольшим искривлением АЧХ), а вот правильный гитарный динамик задает тембральный окрас. Если для акустической гитары - можно пробовать широкополосник воткнуть, но я бы сделал по другому - установил бы все же гитарный динамик, и дополнительно пищалку с возможностью ее отключения. Аппарат будет более универсальным - можно тыкаться и акустикой, и электрогитарой.
Ненене! Не надо вербератора. И пищалки не надо. И акустику не надо в лампу тыркать. Лучше уж для электро нормальный гитарник и лампа. А для акустики нормальный ширик или многополосник с кроссовером и полупроводник в идеологии хайфай с запасом по моще хорошим.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Строим ТруЪ Champ
« Ответ #4246 : Декабря 07, 2018, 11:51:50 »
Bulldozerrr, ну я рекомендовал исходя из вопроса, то есть у автора уже имеется чамп, и есть желание его адаптировать под акустику. То есть тут два варианта - либо ширик воткнуть, либо оставить гитарный динамик, и добавить пищалку для расширения полосы вверх. Для универсальности установить тумблер отключения ВЧ звена. За ревер вроде речи не было...

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
  • Репутация: +4/-0
Re: Строим ТруЪ Champ
« Ответ #4247 : Декабря 09, 2018, 23:34:15 »
Да, по поводу пищалки и тумблера у меня и раньше была мысль. Но ведь выходной транс на одну нагрузку расчитан.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Строим ТруЪ Champ
« Ответ #4248 : Декабря 10, 2018, 00:01:32 »
Если будешь ставить пищалку, не забудь ее включить последовательно через неполярный конденсатор 1-2 мкФ.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8061
  • Репутация: +2372/-17
  • Atypique
Re: Строим ТруЪ Champ
« Ответ #4249 : Декабря 10, 2018, 00:21:08 »
6Н2П ставились в УНЧ и магнитофоны, а 6Н23П сугубо в ПТК телевизоров (усиление и генерация в диапазоне 40...250 МГц).
Для размышления сравните их ВАХи и рекомендуемые режимы эксплуатации.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90027
  • Репутация: +9919/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строим ТруЪ Champ
« Ответ #4250 : Декабря 10, 2018, 00:36:42 »
6Н23П это полный аналог 6922 и ЕСС88. А теперь погуглите где и как они используются. HiEnd-а на них навалом как и других аудио-устройств.

А вот место ли ей в Чампе решать музыкантам.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8061
  • Репутация: +2372/-17
  • Atypique
Re: Строим ТруЪ Champ
« Ответ #4251 : Декабря 10, 2018, 03:10:35 »
http://www.radiolamps.ru/spravochnik/6n23p.htm
http://www.radiolamps.ru/spravochnik/6n2p.htm
только пусть музыканты сначала сравнят параметры (напряжение на аноде, ток, коэффициент усиления), а потом жалуются на звук, меняя одно на другое ;)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90027
  • Репутация: +9919/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строим ТруЪ Champ
« Ответ #4252 : Декабря 10, 2018, 08:27:55 »
Geezer,  :pozor:

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Строим ТруЪ Champ
« Ответ #4253 : Декабря 10, 2018, 09:57:49 »
Не жалуются. Как правило, взамен 6н2п тыкают 6н1п или 6н23п, когда хотят добиться большего хедрума. Да, лампа будет работать не в своем режиме, но ток при этом будет меньший, то есть режим безопасный. Остальное - вопрос вкусовщины. Музыкантам ВАХи пофигу.
« Последнее редактирование: Декабря 10, 2018, 10:01:02 от Medvedeff8 »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90027
  • Репутация: +9919/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строим ТруЪ Champ
« Ответ #4254 : Декабря 10, 2018, 10:48:05 »
Medvedeff8, Как-раз режим будет вполне сносный во всех случаях. Просто пересчитай. Если бы режим был плохой, то как минимум звук УГ получим, как максимум выход из строя каскада.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Строим ТруЪ Champ
« Ответ #4255 : Января 02, 2019, 10:13:24 »

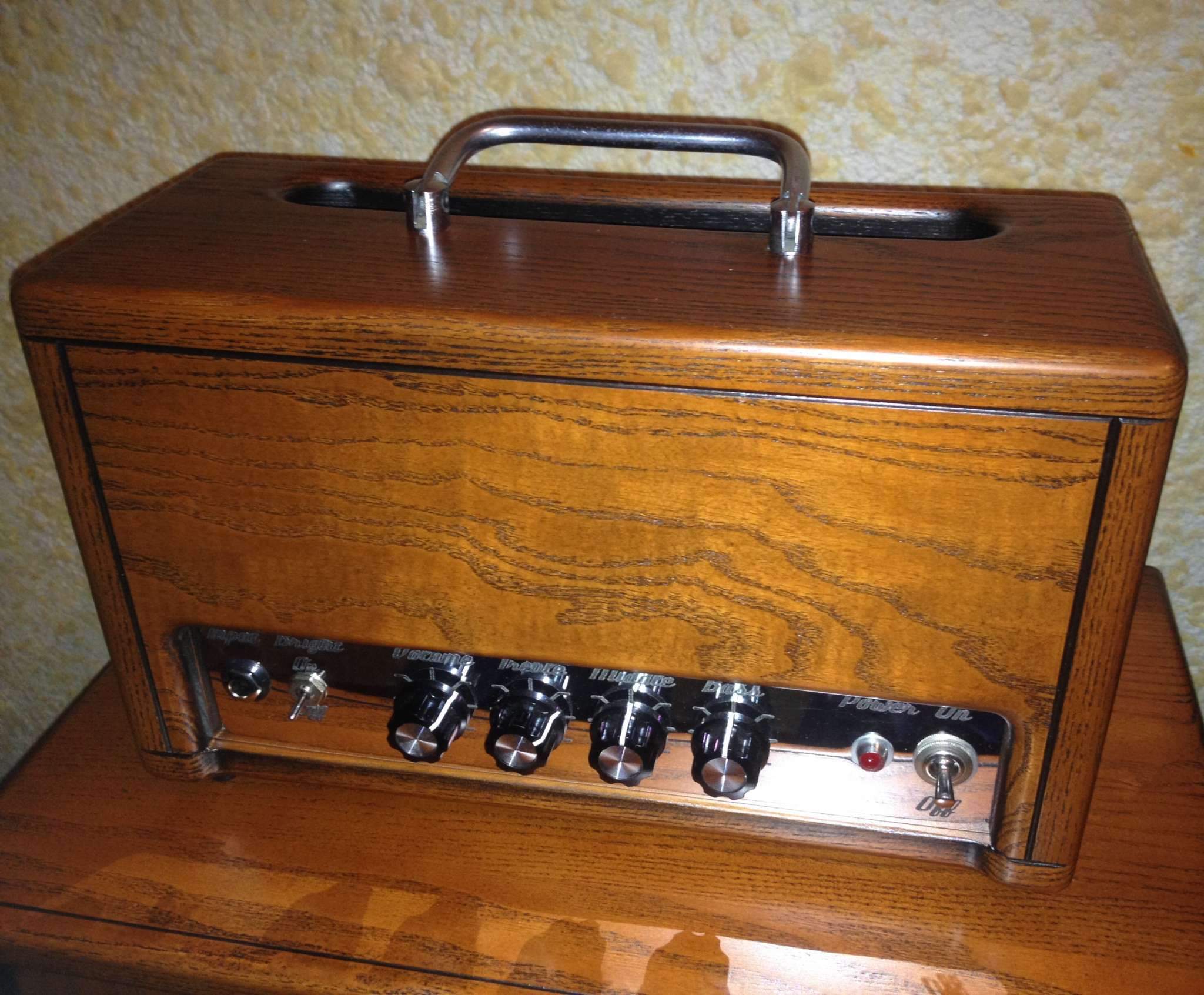

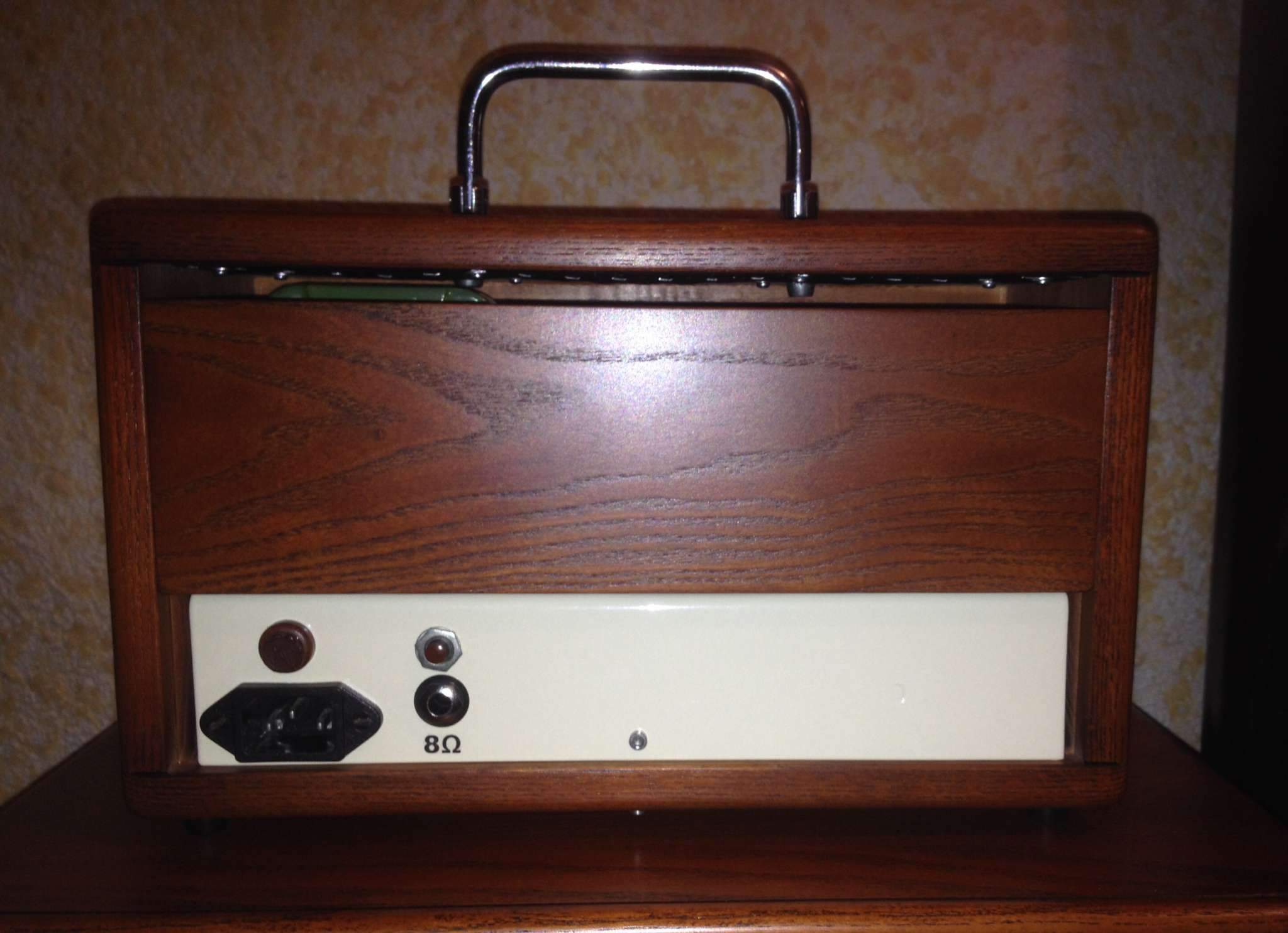

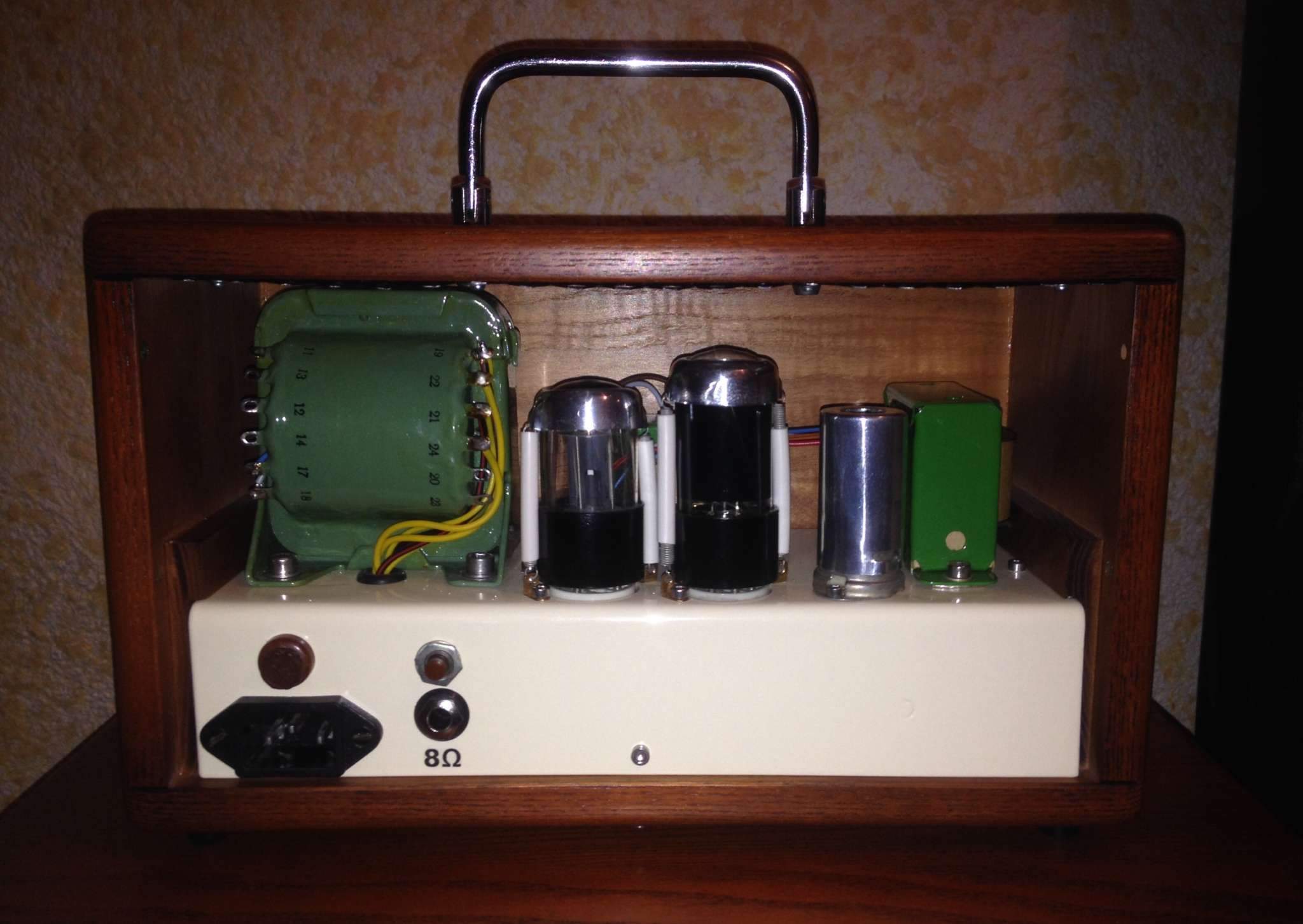

Вот такой Чампик получился
« Последнее редактирование: Января 02, 2019, 10:17:57 от Medvedeff8 »

Оффлайн CustomBox

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • Engineer
Re: Строим ТруЪ Champ
« Ответ #4256 : Сентября 05, 2019, 10:22:15 »
Всем привет! Может у кого-то остался layout по схеме "champ mod by slip". Порылся на форуме, не смог найти. Буду признателен...

Оффлайн show_master

  • Новичок
  • *
  • Сообщений: 73
  • Репутация: +5/-1
  • ★RU★CRIMEA★
Re: Строим ТруЪ Champ
« Ответ #4257 : Сентября 05, 2019, 12:34:04 »

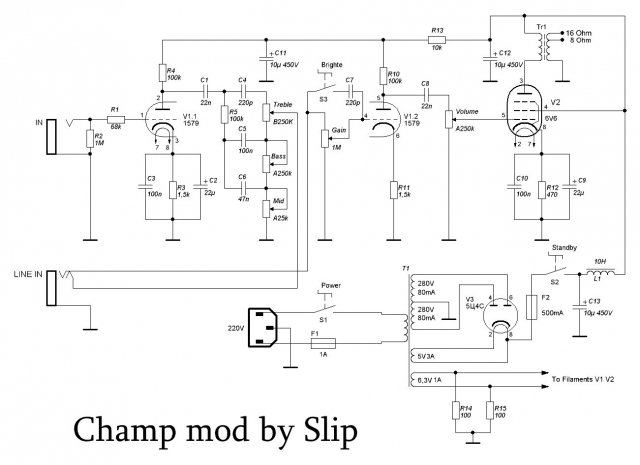

Пожалуйста

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Строим ТруЪ Champ
« Ответ #4258 : Сентября 05, 2019, 12:50:00 »
show_master, это схема из первого поста  :pozor:

Оффлайн show_master

  • Новичок
  • *
  • Сообщений: 73
  • Репутация: +5/-1
  • ★RU★CRIMEA★
Re: Строим ТруЪ Champ
« Ответ #4259 : Сентября 05, 2019, 16:57:58 »
Цитата: Dying Fetus от Сентября 05, 2019, 12:50:00
show_master, это схема из первого поста  :pozor:
Увидел.. :pozor: да и лайаут просили...

Ребята, есть К40П-2Б 0.047мкф 400в. - можно и стоит ли последовательно соединить (для уменьшения емкости) и применить их в качестве проходных?

« Последнее редактирование: Сентября 05, 2019, 17:28:22 от show_master »
