Re: Строим ТруЪ Champ
« Ответ #4260 : Сентября 05, 2019, 18:29:25 »
Бумаго-маслянные в гитарный усилитель не стоит, ВЧ задавленные будут, да и утечки у них бывают. Лучше уж зелёные орбиты взять, есть в каждом магазине. А бумажно-маслянные можно только в гитарный темброблок, там они себя хорошо зарекомендовали.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 1994
  • Репутация: +269/-0
Re: Строим ТруЪ Champ
« Ответ #4261 : Сентября 05, 2019, 21:16:12 »
CustomBox,  а такое не пойдёт ? https://robrobinette.com/Deluxe_Micro.htm

Оффлайн CustomBox

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • Engineer
Re: Строим ТруЪ Champ
« Ответ #4262 : Сентября 05, 2019, 22:36:21 »
Цитата: sadky от Сентября 05, 2019, 21:16:12
CustomBox,  а такое не пойдёт ? https://robrobinette.com/Deluxe_Micro.htm
Спасибо, но хотелось бы собрать схему с 1 го поста. Или просто чамп 5f1, но с темброблоком.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Строим ТруЪ Champ
« Ответ #4263 : Сентября 05, 2019, 22:42:06 »
CustomBox, т.е. подпись engineer под аватаркой, это не от способности самостоятельно думать, а просто слово красивое?

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 701
  • Репутация: +75/-0
  • TuBe Or Not TuBe
Re: Строим ТруЪ Champ
« Ответ #4264 : Сентября 05, 2019, 22:45:18 »
CustomBox, ну так принстон собери. Чего за название цепляться? Ну или силверфэйс чамп.
« Последнее редактирование: Сентября 05, 2019, 22:49:59 от Gain »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Строим ТруЪ Champ
« Ответ #4265 : Сентября 05, 2019, 23:01:00 »
Цитата: Gain от Сентября 05, 2019, 22:45:18
CustomBox, ну так принстон собери. Чего за название цепляться? Ну или силверфэйс чамп.
просто навесом на потенциометрах добавить темброблок к стандартной лейке чампа, при условии, что схема, как таковая, есть.

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 701
  • Репутация: +75/-0
  • TuBe Or Not TuBe
Re: Строим ТруЪ Champ
« Ответ #4266 : Сентября 05, 2019, 23:05:37 »
alkuz, да это большинству и так понятно. Я намекнул направление, чтобы простимулировать стремление к самостоятельному поиску.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Строим ТруЪ Champ
« Ответ #4267 : Сентября 05, 2019, 23:18:54 »
Да в этой же ветке куча информации. Лень читать? Я вот когда свой Чамп собирал, всю ветку проштудировал, хотя до чампа кучу более сложных аппаратов делал. Топик, кстати годный и полезный. Позволит избежать детских ошибок при сборке.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: Строим ТруЪ Champ
« Ответ #4268 : Сентября 06, 2019, 08:14:02 »
CustomBox, лейка нужна чтобы понять общий принцип топологии, который у всех чампов один и тот же, т.к. и схемы почти не отличаются. Так что берешь схему, смотришь на лейки от других схем, и по аналогии рисуешь лейку для своей схемы.

Оффлайн CustomBox

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • Engineer
Re: Строим ТруЪ Champ
« Ответ #4269 : Сентября 06, 2019, 09:39:12 »
Цитата: alkuz от Сентября 05, 2019, 22:42:06
CustomBox, т.е. подпись engineer под аватаркой, это не от способности самостоятельно думать, а просто слово красивое?
Я работаю инженером-конструктором, но в другой сфере - машиностроении. Еще работал инженером-технологом по металлообработке. Так что не просто красивое слово.  :)
В электронике я новичок. :rolleyes:
Цитата: Medvedeff8 от Сентября 05, 2019, 23:18:54
Да в этой же ветке куча информации. Лень читать? Я вот когда свой Чамп собирал, всю ветку проштудировал, хотя до чампа кучу более сложных аппаратов делал. Топик, кстати годный и полезный. Позволит избежать детских ошибок при сборке.
Я полистал ветку, пользовался поиском. Может пропустил...
Просто не хотел изобретать велосипед, и взять готовую лейку, чтобы сэкономить время. Обязательно еще почитаю ветку.
Прошу прощения, что достаю Вас своими вопросами...
Теперь по делу. У меня когда то был чамп. Мне нравился звук, но не хватало регулировок. Тут я наткнулся на эту тему со схемой из первого поста. Подумал, может она лучше звучит?
А если собирать чамп 5ф1, то я дорисовал леку. Прошу Уважаемых Форумчан проверить ее на ошибки.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Строим ТруЪ Champ
« Ответ #4270 : Сентября 06, 2019, 09:54:15 »
Цитата: CustomBox от Сентября 06, 2019, 09:39:12
Я работаю инженером-конструктором, но в другой сфере - машиностроении. Еще работал инженером-технологом по металлообработке. Так что не просто красивое слово.  :)
В электронике я новичок. :rolleyes:Я полистал ветку, пользовался поиском. Может пропустил...
Просто не хотел изобретать велосипед, и взять готовую лейку, чтобы сэкономить время. Обязательно еще почитаю ветку.
Прошу прощения, что достаю Вас своими вопросами...
Теперь по делу. У меня когда то был чамп. Мне нравился звук, но не хватало регулировок. Тут я наткнулся на эту тему со схемой из первого поста. Подумал, может она лучше звучит?
А если собирать чамп 5ф1, то я дорисовал леку. Прошу Уважаемых Форумчан проверить ее на ошибки.

Инженер, это не институтская специализация, это образ мысли и навык находить решение в нестандартных ситуациях.
По сути вопроса - на сайте сериатона, откуда эта картинка, есть ultra champ, с темброблоком и даже с вибрато. Что касается «улучшения» звука оригинальной схемы добавлением TMB, это пионэрия в чистом виде
« Последнее редактирование: Сентября 06, 2019, 10:27:04 от alkuz »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Строим ТруЪ Champ
« Ответ #4271 : Сентября 06, 2019, 10:17:33 »

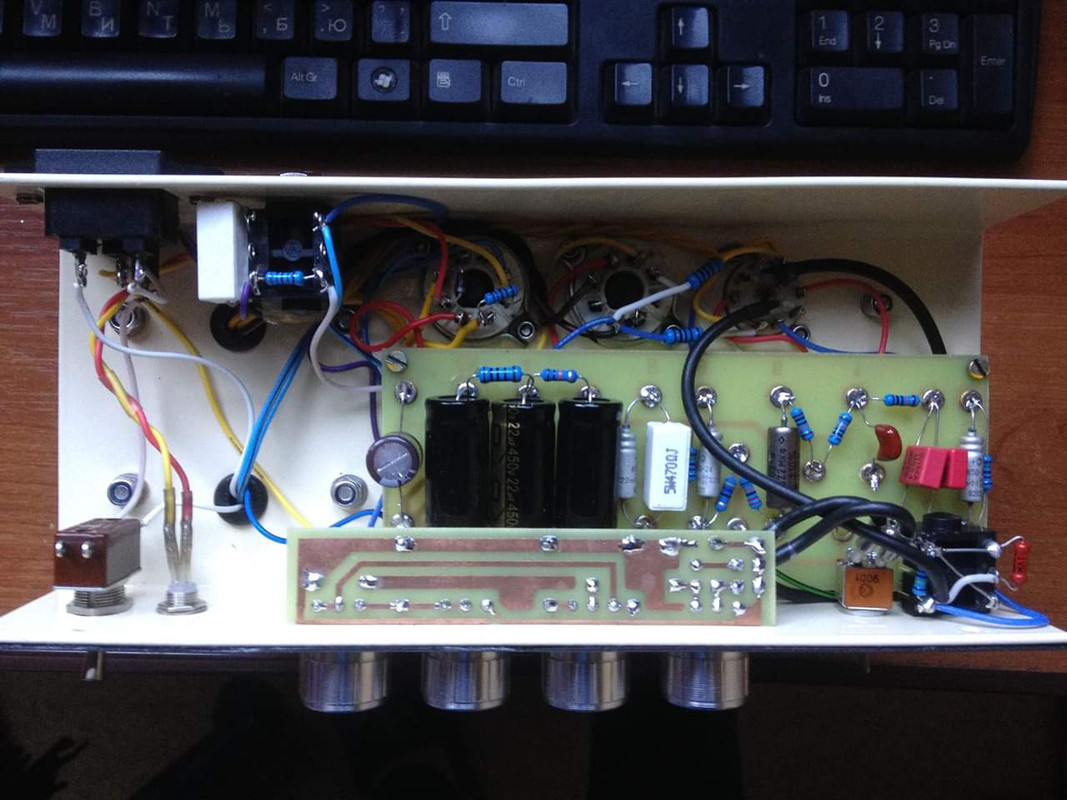

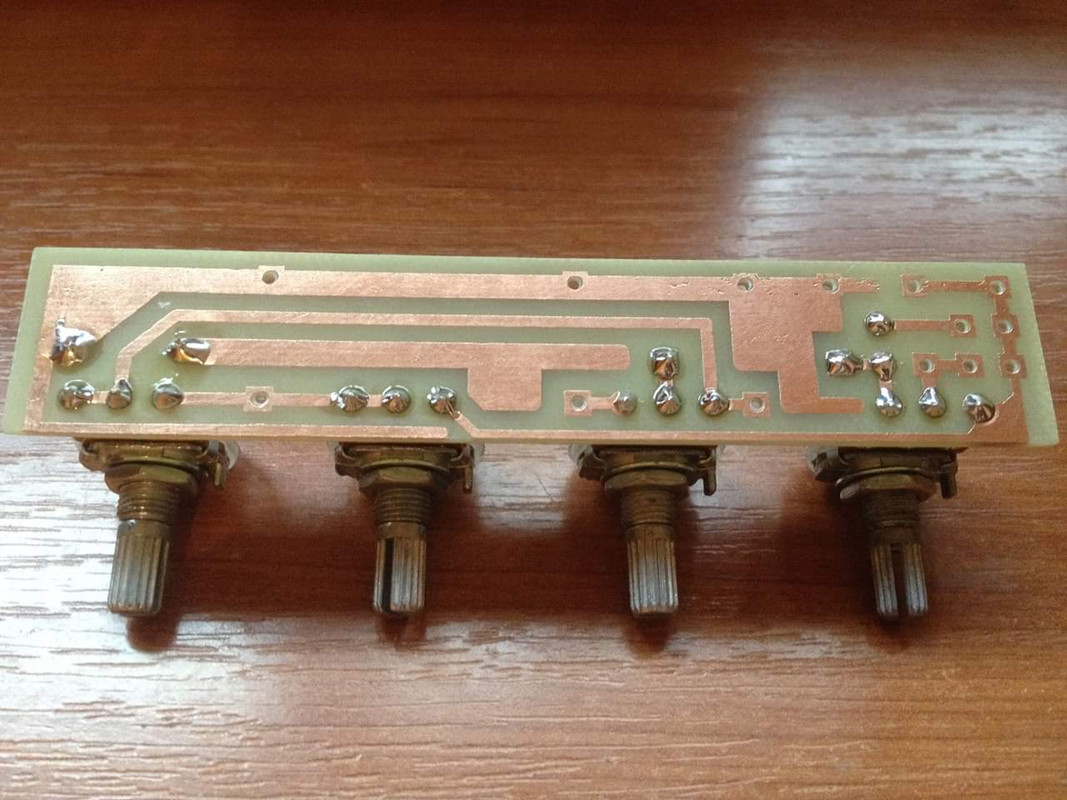

Можно и навесом, если имеются потенциометры с выводами под пайку проводов. Я вот сделал платку печатную под темброблок.



Основную плату тоже сделал печатным способом, но с айлетами.





Но у меня и компоновка была не совсем стандартная, и лейку пришлось зеркалить.



Для начала, чтобы избежать проблем, лучше сделать по классической лейке. А чтобы сделать уже свою компоновку, нужно понимать, что данное изменение/отклонение может за собой повлечь. Схема вроде бы и не сложная, но требует внимания и некоторых знаний. Иначе можно в итоге получить фон и возбуды.

... и добавил:

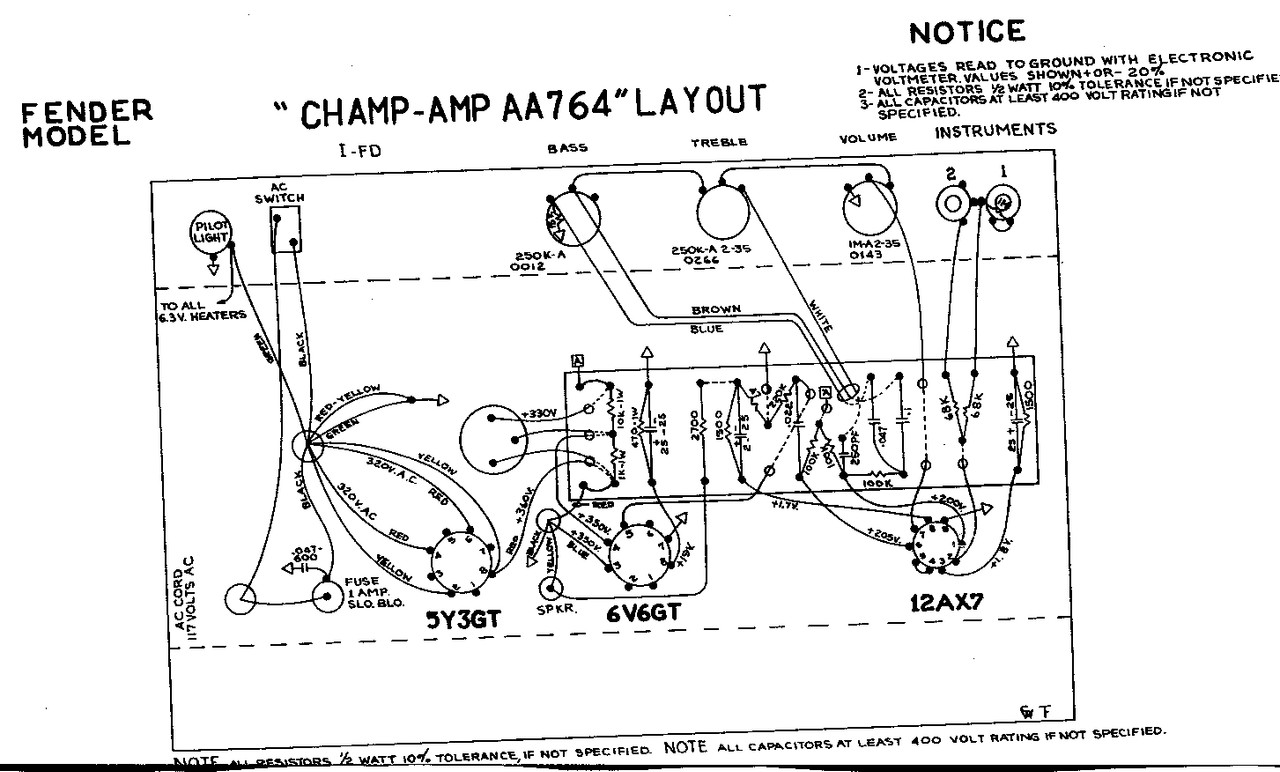

Рекомендую придерживаться вот этой лейки, она наиболее близкая к Вашей задумке. Добавить ручку средних частот вместо постоянного резистора.

« Последнее редактирование: Сентября 06, 2019, 10:22:12 от Medvedeff8 »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90026
  • Репутация: +9919/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строим ТруЪ Champ
« Ответ #4272 : Сентября 06, 2019, 10:34:45 »
Цитата: alkuz от Сентября 06, 2019, 09:54:15
Что касается «улучшения» звука оригинальной схемы добавлением TMB, это пионэрия в чистом виде

Какие то странные у тебя выводы. Усилитель делается под задачи гитариста и они бывают разными. Всех под одну гребенку не получится. Реально много кому надо полноценный темброблок, особенно кто пользует примочки и т.п. Не вижу в это абсолютно ничего зазорного.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Строим ТруЪ Champ
« Ответ #4273 : Сентября 06, 2019, 11:01:47 »
Цитата: AZG от Сентября 06, 2019, 10:34:45
...Не вижу в это абсолютно ничего зазорного.
Лично я не вижу за этим Чампа  ;)
Для подобного существует масса других прототипов.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90026
  • Репутация: +9919/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строим ТруЪ Champ
« Ответ #4274 : Сентября 06, 2019, 11:03:49 »
Цитата: alkuz от Сентября 06, 2019, 11:01:47
Лично я не вижу за этим Чампа  ;)
Для подобного существует масса других прототипов.

Сильверфейс тоже Чамп и с эквалайзером. Что Фендер сделали не так? Мне как-то побоку что там тру или не тру. Есть результат, остальное беллетристика.
