Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
:
Мая 01, 2009, 15:04:46 »
в електрике только пока начинаю разбираться
есть копия преампа солдано гто на лампах 6н2п(ев), хочу заменить на 12ах7
какие надо перекинуть провода чтоб можно было заменить 6н2п на 12 ах7
6н2п
12ах7
и хочу добавить темброблок полнофункциональный 3 полосный, или даже как в металзоне с параметрикой середины

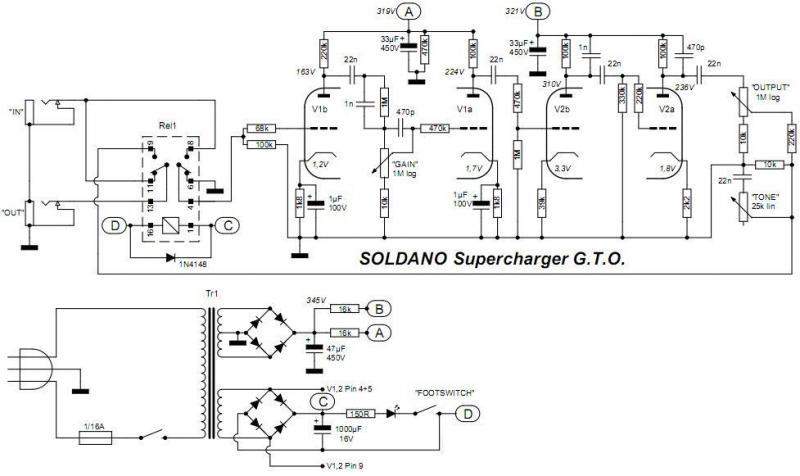

вот схема
http://www.bnv-gz.de/~ooehmann/schematics/soldano/Supercharger_GTO.pdf
в этом только начинающий, задумок много, но хочу все делать почуть-чуть, если можо прям на этой схеме показать что надо изменить
... и добавил:
со схемы слоректы
http://www.aznaur.spb.ru/azgschemes/slo-recto-twin.gif
какой темброблок лучше использовать вместо стадартного на суперчаргере?
«
Последнее редактирование: Мая 01, 2009, 15:53:55 от begmas
»
Записан
Showmaster, Explorer, LP, Tele, Tornado
Reflector
Soldano, Westbury, Krank
Dual Rectifier (2ch), Begmas Dual Begmifier, FarshallFox 18w
Mesa vertical 2x12cab (Eminence), 1x12cab (Celestion)
NVN
Завсегдатай
Сообщений: 470
Репутация: +20/-8
Re: Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
Ответ #1 :
Мая 01, 2009, 20:27:26 »
С лампами ничего перекидывать не надо - только подавай на 4,5 ногу 12 вольт накала (9 корпус). Темброблок ставь любой - надо пробовать, какой понравится, такой и оставишь. Мне нравится от энгла.
Удачи.
Записан
begmas
Опытный
Сообщений: 566
Репутация: +44/-3
Re: Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
Ответ #2 :
Мая 01, 2009, 23:36:16 »
тоесть?
есть гнездо для лампы - распаянно для 6н2п, что переключить что б 12ах7 работало?
6н2п вроде ж 6вольтовое, 12ах7 может и 6 и 12, что переключить чтоб 12ах7 работала на 6в?
Записан
Showmaster, Explorer, LP, Tele, Tornado
Reflector
Soldano, Westbury, Krank
Dual Rectifier (2ch), Begmas Dual Begmifier, FarshallFox 18w
Mesa vertical 2x12cab (Eminence), 1x12cab (Celestion)
NVN
Завсегдатай
Сообщений: 470
Репутация: +20/-8
Re: Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
Ответ #3 :
Мая 02, 2009, 00:03:22 »
С гнездом не надо ничего делать. Накал сделай как на схеме. Дождись АЗГ, появится - объяснит
.
Удачи.
Записан
begmas
Опытный
Сообщений: 566
Репутация: +44/-3
Re: Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
Ответ #4 :
Мая 02, 2009, 02:21:43 »
вот нашел схему вроде от кранка
гляньте, пожалуйста я правильно выбрал темброблок?
есть пару вопросов:
1. какие потенциометры ллогарифмические а какие надо линейные
2. за что отвечает переменник R16- обведенныйзеленым
3. можно ли брать сигнал сразу с первого каскада- коричневый вывод?
я так понял что второй каскад уже не перегружает а просто усиливает сигнал перегруженный в первом каскаде?
Записан
Showmaster, Explorer, LP, Tele, Tornado
Reflector
Soldano, Westbury, Krank
Dual Rectifier (2ch), Begmas Dual Begmifier, FarshallFox 18w
Mesa vertical 2x12cab (Eminence), 1x12cab (Celestion)
NVN
Завсегдатай
Сообщений: 470
Репутация: +20/-8
Re: Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
Ответ #5 :
Мая 02, 2009, 03:04:55 »
1.R16, R17 -B, остальные -А.
2. регулятор SWEEP - сдвиг частот.
3.Как раз-таки первый каскад усиливает слабый сигнал с гитары, а второй начитает перегружать. Если будешь брать из этой точки получишь слабую перегрузку.
Записан
begmas
Опытный
Сообщений: 566
Репутация: +44/-3
Re: Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
Ответ #6 :
Мая 02, 2009, 17:33:39 »
понял спасибо
ну свип то ладно,
а почему высоких частот лигарифмический, а средних и низких - обычный
и почему громкость обычный а в родной схеме логарифмический?
я ж правильно понял что А-обычный, а В-логарифмический, или наоборот?
«
Последнее редактирование: Мая 02, 2009, 17:35:31 от begmas
»
Записан
Showmaster, Explorer, LP, Tele, Tornado
Reflector
Soldano, Westbury, Krank
Dual Rectifier (2ch), Begmas Dual Begmifier, FarshallFox 18w
Mesa vertical 2x12cab (Eminence), 1x12cab (Celestion)
JoeDominges
Эксперт
Сообщений: 1120
Репутация: +126/-1
Re: Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
Ответ #7 :
Мая 02, 2009, 17:45:21 »
A - логарифмический, B - линейный. На темброблок поидее надо линейные ставить, а на громкость и gain логарифмические.
Записан
OS46 Effects
Продам:
Педальки
NVN
Завсегдатай
Сообщений: 470
Репутация: +20/-8
Re: Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
Ответ #8 :
Мая 02, 2009, 17:49:13 »
В разных схемах в одном и том же месте темброблока могут стоять поты с разной характеристикой. Лично я часто менял на противоположные, становилось лучше. Пробуй сам. Вот что точно, так это высокие-В, низкие и громкость (гейн) - А.
Удачи.
Записан
begmas
Опытный
Сообщений: 566
Репутация: +44/-3
Re: Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
Ответ #9 :
Мая 02, 2009, 18:05:22 »
понятно, тогда поты для громкости и средних можна взять оригинальные и докупить только на презенс, свип, высокие и низкие
Записан
Showmaster, Explorer, LP, Tele, Tornado
Reflector
Soldano, Westbury, Krank
Dual Rectifier (2ch), Begmas Dual Begmifier, FarshallFox 18w
Mesa vertical 2x12cab (Eminence), 1x12cab (Celestion)
NVN
Завсегдатай
Сообщений: 470
Репутация: +20/-8
Re: Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
Ответ #10 :
Мая 02, 2009, 18:08:55 »
В крайнем случае будет просто скачок в регулировке - поменяешь на другую характеристику.
Записан
begmas
Опытный
Сообщений: 566
Репутация: +44/-3
Re: Supercharger: как заменить 6н2п-ев на 12ax7, добавленить темброблок
«
Ответ #11 :
Мая 04, 2009, 14:05:35 »
посмотрел я преамп внутри- места не хватит для регулировок, да и курочить преамп неохота
думаю сделать внешний темброблок отдельной педалью - тот что на последнем снимке обведен прямоугольником
надо ли убирать встроенный громкость-тон, или если поставить их на максимум то это будет как будто их и нету?
