Автор Тема: Тёплый, ламповый, домашний.  (Прочитано 536629 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Тёплый, ламповый, домашний.
« Ответ #1095 : Мая 04, 2018, 16:30:17 »
Kulibinbig Вот здесь спроси  http://www.istok2.com/catalog/8/      или поищи Д15Н они вообще мелкие по габаритам

... и добавил:

Kulibinbig Вот здесь спроси  http://www.istok2.com/catalog/8/      или поищи Д15Н они вообще мелкие по габаритам
http://www.radiolibrary.ru/reference/chokes/d15.html

Оффлайн kot-perm

  • Завсегдатай
  • ***
  • Сообщений: 397
Re: Тёплый, ламповый, домашний.
« Ответ #1096 : Мая 04, 2018, 16:40:31 »
kot-perm, Ну так и что, что 8К. Я говорю четко для какого аппарата создавался ТВ-20.
Так я к тому, что применять то много где можно. А то человек все сомневается)

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1097 : Мая 04, 2018, 17:16:23 »
Kulibinbig Вот здесь спроси  http://www.istok2.com/catalog/8/      или поищи Д15Н они вообще мелкие по габаритам

... и добавил:
http://www.radiolibrary.ru/reference/chokes/d15.html
На Истоке те же дроссели от АИ. А Д15 по току мал и генри дохрена.

... и добавил:

Мда... С габаритами дросселя от АИ хорошего мало. Я вообще хотел шасси минимально возможной высоты делать. Бум искать. Это последнее, что осталось раздобыть.
« Последнее редактирование: Мая 04, 2018, 17:43:56 от Kulibinbig »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Тёплый, ламповый, домашний.
« Ответ #1098 : Мая 04, 2018, 19:09:32 »
Kulibinbig, в транследе то  нет дросселя? мне на 5гн давно мотали, так он на тпк15 был.  ???

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91782
  • Санкт-Петербург
    • AZG CUSTOM
Re: Тёплый, ламповый, домашний.
« Ответ #1099 : Мая 04, 2018, 19:48:32 »
Dying Fetus, Прокладку то хоть вложили? :crazy:

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Тёплый, ламповый, домашний.
« Ответ #1100 : Мая 05, 2018, 17:05:43 »
AZG, вложили, во все 10 штук)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91782
  • Санкт-Петербург
    • AZG CUSTOM
Re: Тёплый, ламповый, домашний.
« Ответ #1101 : Мая 05, 2018, 20:11:50 »
Dying Fetus, Ну это радует!

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1102 : Мая 05, 2018, 21:32:55 »
Есть вот такие дроссели в наличии.
http://tec.org.ru/board/tord_3_0_1/108-1-0-2916
Правда только 3 Гн. Как думаете, пойдет? Зато по габаритам по высоте в шасси влезет без проблем. Или индуктивность нужна поболее? Есть еще вот какие, но блин здоровые.
http://tec.org.ru/board/dg139n_5_0_25/108-1-0-3341


... и добавил:

Хотя, если второй расположить боком, то 60мм высота будет. Терпимо. А так шасси хотел 40-45 мм делать.
« Последнее редактирование: Мая 05, 2018, 21:35:25 от Kulibinbig »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2731
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #1103 : Мая 06, 2018, 18:06:26 »

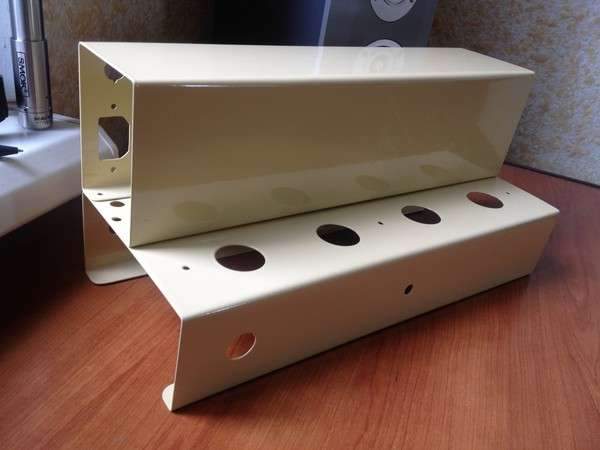

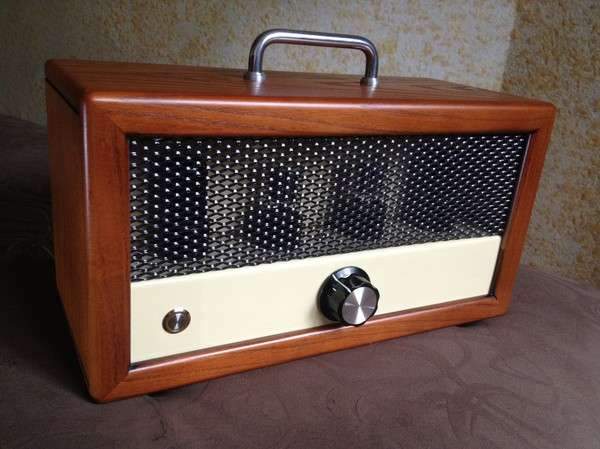

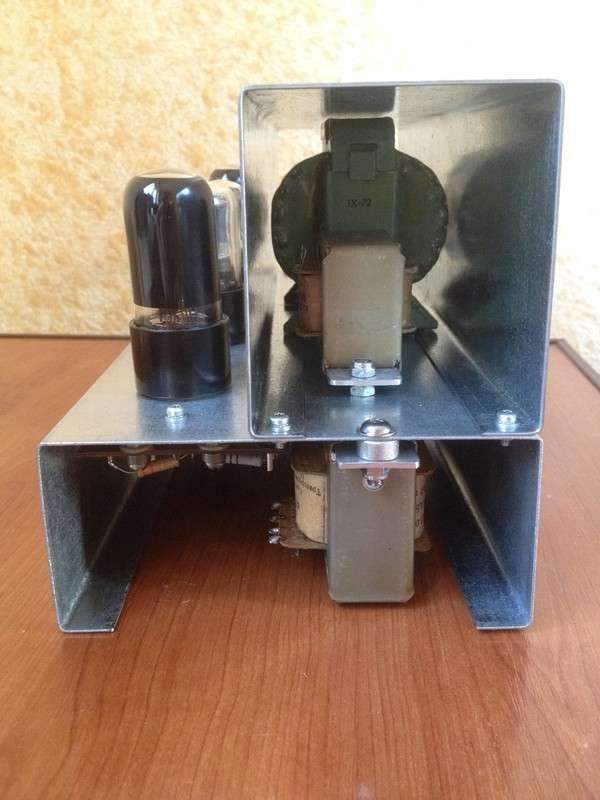

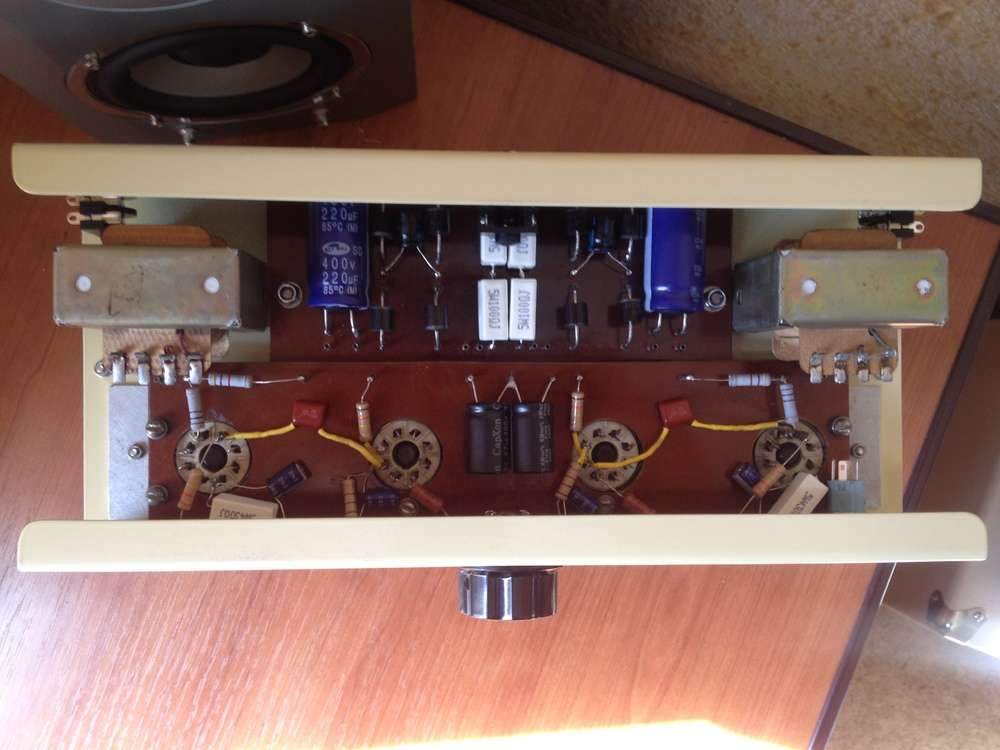

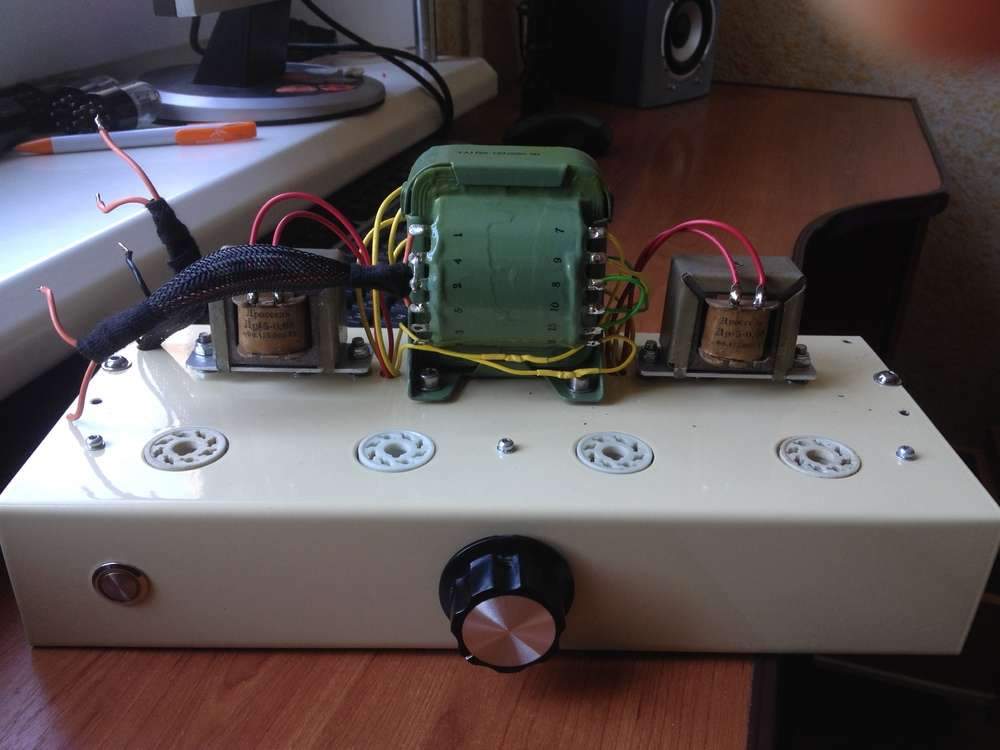

Kulibinbig, ни в коем случае не навязываю, но все же, не очень хорошая идея дроссели прятать в подвал шасси. Хоть и усиление тут не большое, но шанс поймать наводки все же есть. Силовой трансформатор и дроссели желательно разместить сверху шасси. Если нужно их спрятать из эстетических соображений, можно спрятать их под колпак. Я когда делал однотакт, именно так и сделал. Силовик и дроссели размещены сверху шасси под колпаком, а выходники в подвале шасси. На таком шасси можно сделать как открытую конструкцию усилителя, просто прикрутив деревянные L-образные боковушки, так и закрытую, поместив шасси с колпаком в ящик.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2187
Re: Тёплый, ламповый, домашний.
« Ответ #1104 : Мая 06, 2018, 19:38:11 »
Medvedeff8, Красиво получилось!
...но если эти фотки усилителя с ОДНОЙ!!! ручкой  увидит мой дружбан - боюсь, надо будет везти его к бабке, отшёптывать  :crazy:
Крутить-то нечего ... кто так строит... :D :D

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2731
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #1105 : Мая 06, 2018, 20:27:13 »
sadky, дык, а какие еще туды ручки воткнуть? ??? Баланс - как по мне, абсолютно уже не нужный рудимент - баланс был необходим, когда источником сигнала служила магнитная лента, и при неверном положении магнитной головки дорожки несколько смещались, что приводило к необходимости регулировки баланса. Сейчас этой проблемы нет, так как мафоны канули в лету.
 Ручки тембра? А почему бы не послушать запись так, как ее задумал звукорежиссер, ничего не изменяя? Ну при сильном желании "покрутить", это можно сделать программно, благо, современные источники это позволяют.  ;)
 В моем случае, этот усилитель делался для околокомпьютерных дел. По большей части, для домашнего воспроизведения сигнала с гитарного софта на ПК. Хотя и музыку он неплохо играет, иногда слушаю.
 А дружбана можешь успокоить, ручки там все же две - одна ручка громкости, а вторая ручка для переноски)  :crazy: И есть еще кнопаська с лампоськой)
« Последнее редактирование: Мая 06, 2018, 20:29:02 от Medvedeff8 »

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2187
Re: Тёплый, ламповый, домашний.
« Ответ #1106 : Мая 06, 2018, 21:10:12 »
Medvedeff8, Да ладно, я пошутил ;) Просто есть любители покрутить много ручек, а есть другие люди...
Как-то лет 25 назад пошли мы послушать гитару. Гитара была Диамант, а её хозяин - гитарист И.Понаровской.
Этот беспонтовый чел молча воткнул Диамант в каменную Вермону, кассету с минусом - в мафон, и как вжарил, глядя в окошко, "Полёт шмеля" - мало, что у меня дома спросили, почему я приехал с открытым ртом, так я это до сих пор забыть не могу :)
Прошу прощения за оффтоп, больше не буду :rolleyes: :hitrez:

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2123
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1107 : Мая 06, 2018, 21:48:40 »
Medvedeff8, молодца! Держи краба!

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2731
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #1108 : Мая 06, 2018, 22:40:09 »

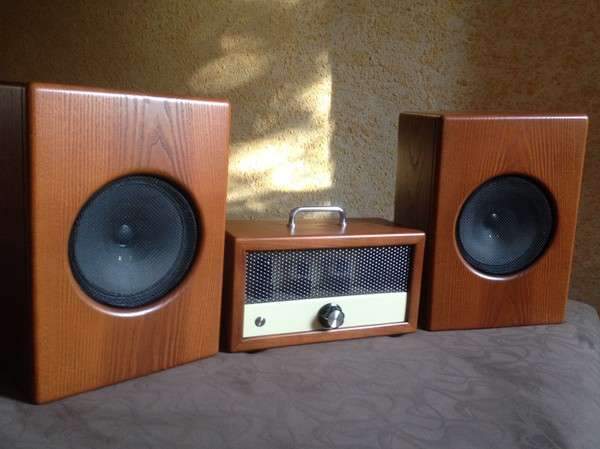

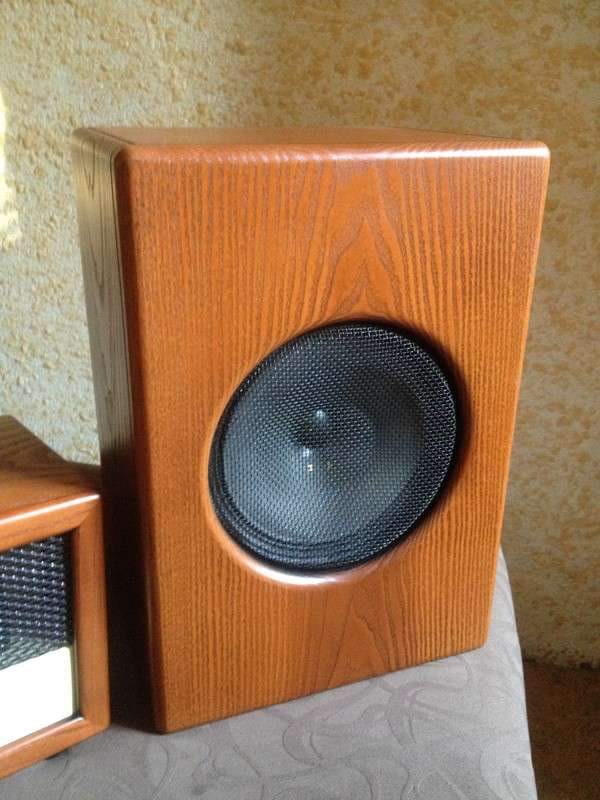

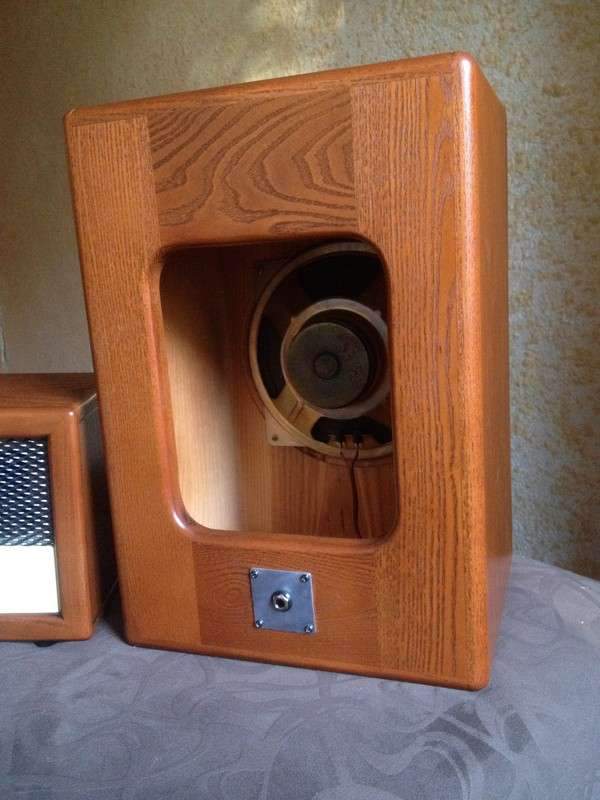

Алексей Ф, Спасибо.  :) Просто была у меня такая хотелка, ибо гитарный софт в мультимедийные микролабы с тугими резиновыми компрессионными динамиками звучал убого.  :pozor:  Сделал примитивный однотакт с колонками типа "открытый ящик" на 4гд-35, звук стал более похож на гитарный.

Оффлайн kot-perm

  • Завсегдатай
  • ***
  • Сообщений: 397
Re: Тёплый, ламповый, домашний.
« Ответ #1109 : Мая 07, 2018, 06:47:06 »
Алексей Ф, Спасибо.  :) Просто была у меня такая хотелка, ибо гитарный софт в мультимедийные микролабы с тугими резиновыми компрессионными динамиками звучал убого.  :pozor:  Сделал примитивный однотакт с колонками типа "открытый ящик" на 4гд-35, звук стал более похож на гитарный.
блин, где дерево так красиво делают?
