Re: Тёплый, ламповый, домашний.
« Ответ #1740 : Сентября 11, 2018, 14:12:59 »
Kulibinbig, Норм так норм. :) Алексей, а что насчёт крутилки баса в лид-канале? По схеме и по печатке она должна работать в обратную сторону. Это баг или фича?

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1741 : Сентября 11, 2018, 14:30:08 »
Она не в обратную работает. Где то до 15 часов идет увеличение баса, а дальше - резкий спад. Я не знаю почему, но на 3х собранных девайсах по энглу такая же тема.

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #1742 : Сентября 11, 2018, 14:51:21 »
Странно. Только что специально посмотрел в Инете схемы 530-го. Как и во всех схемах таких темброблоков, с движка потенциометра баса соединение идёт на хай-мид, а не на лоу-мид, как в схеме 44-го.

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1743 : Сентября 11, 2018, 14:54:00 »
В 44м оригинальная схема 530го. За исключением ламп.

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #1744 : Сентября 11, 2018, 16:40:04 »
Ну значит это такая фича, если схема действительно оригинальная. Хотя я всё-таки наверное сделаю в басу ползунок вверх, ну и хай-мид поставлю линейный, а не логарифм. Как обычно и делаю, ну и как в старой схеме 530-го от AZG. :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90143
  • Репутация: +9953/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Тёплый, ламповый, домашний.
« Ответ #1745 : Сентября 11, 2018, 18:09:20 »
Моя снята с оригинала и проверена еще по нескольким оригиналам. Там вроде одно реле наоборот показано и все. Остальное соответствует.

Регуляторы BASS в 530-м работают одинаково на увеличение.

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #1746 : Сентября 11, 2018, 18:20:33 »
Цитата: AZG от Сентября 11, 2018, 18:09:20
Регуляторы BASS в 530-м работают одинаково на увеличение.
Имеется в виду одинаково в обоих темброблоках- клин и лид?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90143
  • Репутация: +9953/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Тёплый, ламповый, домашний.
« Ответ #1747 : Сентября 11, 2018, 18:21:20 »
Цитата: Иван Ивановский от Сентября 11, 2018, 18:20:33
Имеется в виду одинаково в обоих темброблоках- клин и лид?

я же написал во множественном числе. ???

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1748 : Сентября 13, 2018, 21:14:54 »

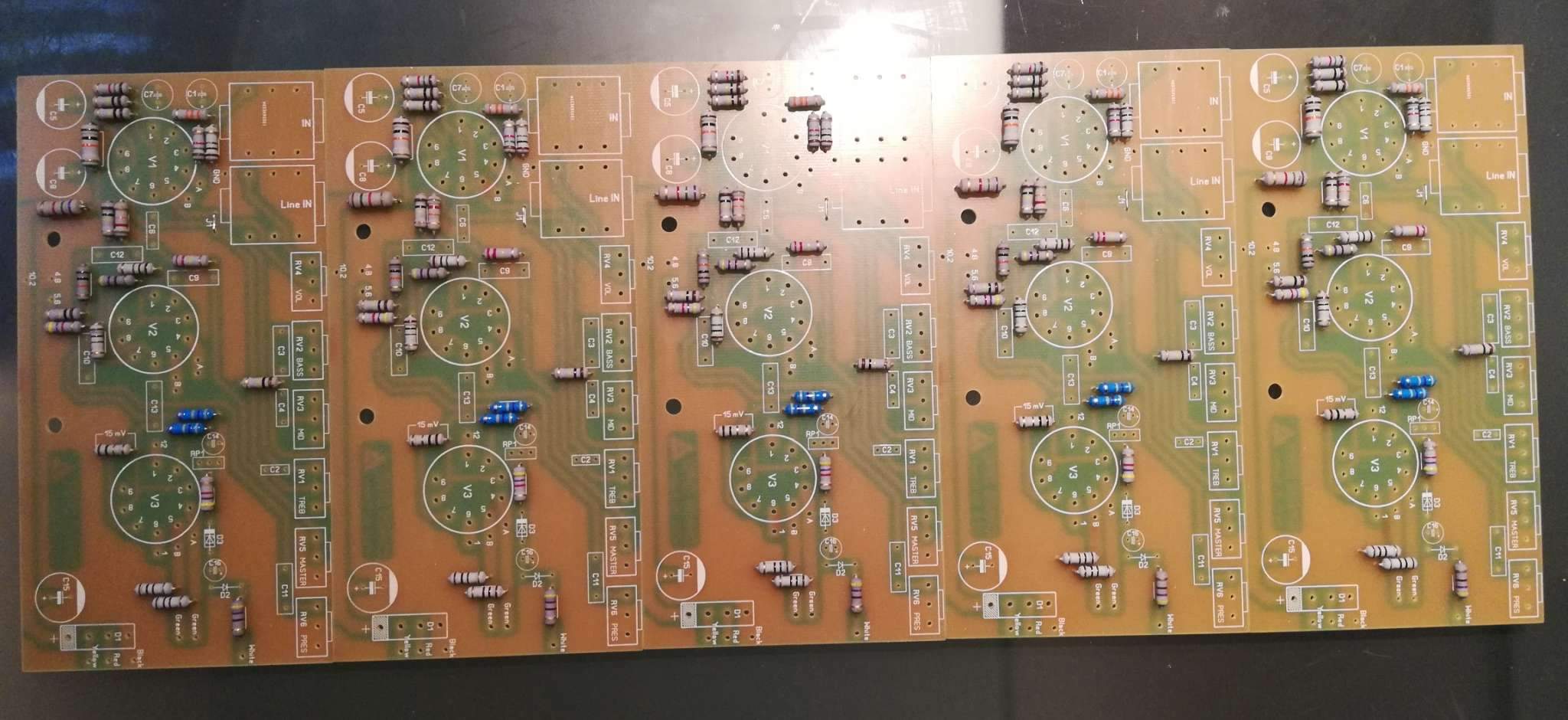

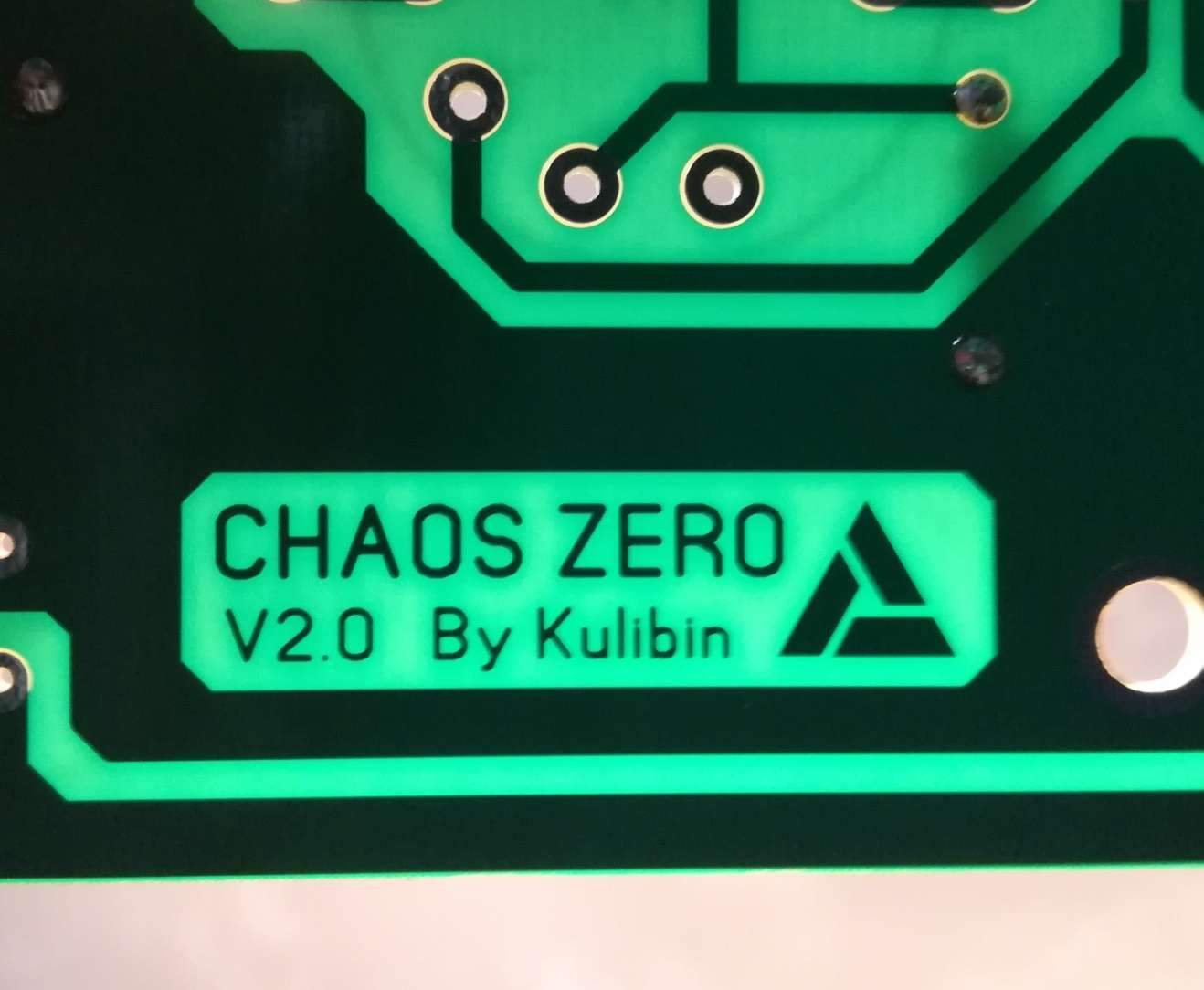

Chaos zero V2. В процессе.


... и добавил:

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #1749 : Сентября 13, 2018, 23:07:00 »
Что-то это больше похоже на мини-серию, чем на КИТ. :)

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1750 : Сентября 13, 2018, 23:08:01 »
Часть будет КИТ, а часть - полностью готовые усилители.

Оффлайн tyrin

  • Эксперт
  • *****
  • Сообщений: 1462
  • Репутация: +108/-4
Re: Тёплый, ламповый, домашний.
« Ответ #1751 : Сентября 14, 2018, 08:16:33 »
Цитата: Kulibinbig от Сентября 13, 2018, 21:14:54
Chaos zero V2. В процессе.


... и добавил:


В чем отличие от первой версии?

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1752 : Сентября 14, 2018, 09:26:57 »
Цитата: tyrin от Сентября 14, 2018, 08:16:33
В чем отличие от первой версии?
Схема та же. Плата новая. Более компактная и другая разводка. Размер платы 155х80мм. Было 200х80. Под другие кондеры. Пленка Epcos.

Оффлайн tyrin

  • Эксперт
  • *****
  • Сообщений: 1462
  • Репутация: +108/-4
Re: Тёплый, ламповый, домашний.
« Ответ #1753 : Сентября 17, 2018, 14:03:57 »
Цитата: Kulibinbig от Сентября 14, 2018, 09:26:57
Схема та же. Плата новая. Более компактная и другая разводка. Размер платы 155х80мм. Было 200х80. Под другие кондеры. Пленка Epcos.
Клево!

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1754 : Сентября 17, 2018, 15:31:05 »

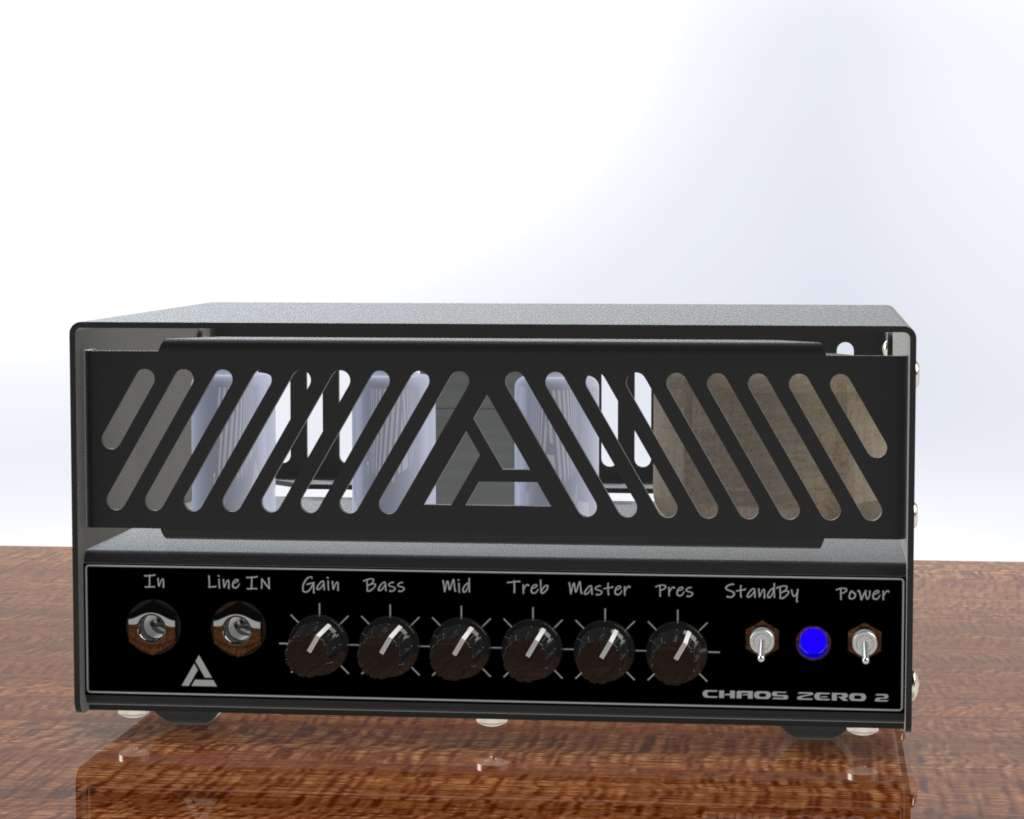

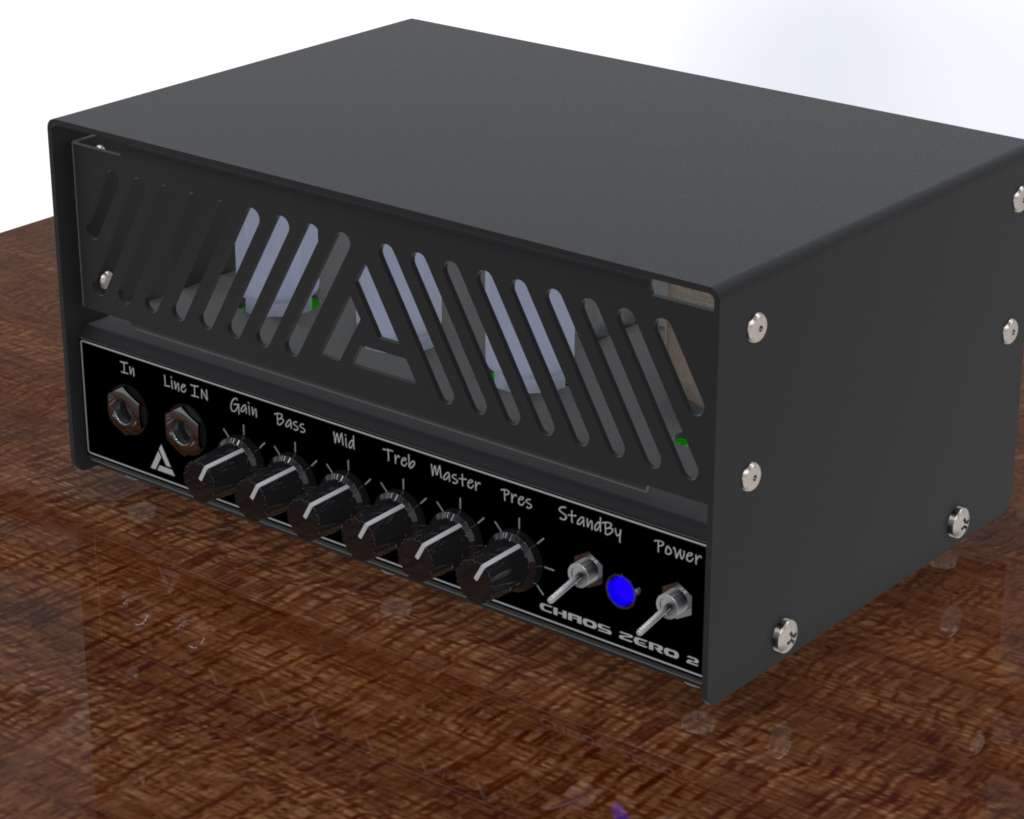

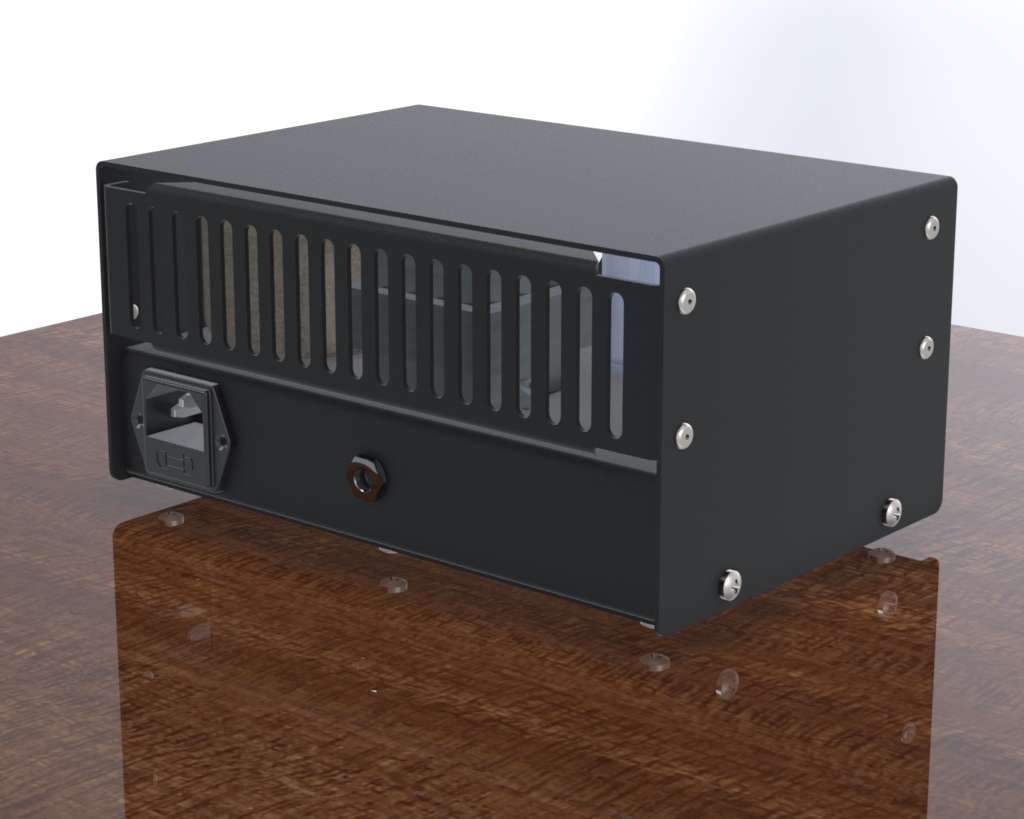

Несколько рендеров.
