Re: Тёплый, ламповый, домашний.
« Ответ #1785 : Сентября 25, 2018, 16:45:01 »
Ставь Тан он у меня в 44-м и стоит.Выходник ставил левее\посредине петля\ наводок нет.
https://picua.org/image/om1jm0chqvujpg44444.t26ig
+учти смотря что будешь собирать силовики под Зеро и 44-й немного отличаются по нагрузкам.
« Последнее редактирование: Сентября 25, 2018, 16:53:38 от Darksid »

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1786 : Сентября 25, 2018, 16:45:24 »
Ага, с первой страницы. Оставь ТАН там же.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Тёплый, ламповый, домашний.
« Ответ #1787 : Сентября 25, 2018, 16:51:25 »
Цитата: Kulibinbig от Сентября 25, 2018, 13:32:59
1. Теоретически - можно.
2. Нужно.
3. Да, 12В, поэтому и схему менять, и плату править и транс силовой другой будет. С разными обмотками на накал.
поправочка:
1) - можно
2) - нужно
3) - 12\6 вольт, поэтому питальный транс менять не надо, достаточно перерезать по 2 дорожки на плате и кинуть по паре перемычек на каждую лампу преда.

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1788 : Сентября 25, 2018, 16:54:35 »
Цитата: GeorgeM от Сентября 25, 2018, 16:51:25
поправочка:
1) - можно
2) - нужно
3) - 12\6 вольт, поэтому питальный транс менять не надо, достаточно перерезать по 2 дорожки на плате и кинуть по паре перемычек на каждую лампу преда.
А, ну да, тупанул. Можно же питать 12АХ7 через серединку. Т.е. 4-9 нога и 9-5. По 6,3 В.

... и добавил:

Но под 12шки еще надо в анодке резюки поменять.
« Последнее редактирование: Сентября 25, 2018, 17:00:27 от Kulibinbig »

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Тёплый, ламповый, домашний.
« Ответ #1789 : Сентября 25, 2018, 17:16:45 »
Цитата: Kulibinbig от Сентября 25, 2018, 16:54:35
Но под 12шки еще надо в анодке резюки поменять.
зачем? КУ же одинаковый, режимы тоже. я бы наоборот посоветовал для 6н2п зашунтировать анодные резисторы кондёрами пик по 10-15, но это дело вкуса.

Цитата: Kulibinbig от Сентября 25, 2018, 16:54:35
Можно же питать 12АХ7 через серединку. Т.е. 4-9 нога и 9-5. По 6,3 В.
ага. режутся дороги к 5 и 9 ногам, одна перемычка ставится между 4и5 ногами, вторая с дорожки которая шла к 5той но перерезана - на 9тую ногу. и всё.
« Последнее редактирование: Сентября 25, 2018, 17:23:42 от GeorgeM »

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1790 : Сентября 25, 2018, 17:57:17 »
Цитата: Kulibinbig от Сентября 25, 2018, 16:54:35
А, ну да, тупанул. Можно же питать 12АХ7 через серединку. Т.е. 4-9 нога и 9-5. По 6,3 В.

... и добавил:

Но под 12шки еще надо в анодке резюки поменять.
  Т.е. накал только поменять? А прям на плате переразвести накал можно? А с резюками что?

И еще резисторы обязательно 0,5 Вт использовать? У меня просто есть резисторы но они 0,25 и 0,125 Вт.

« Последнее редактирование: Сентября 25, 2018, 18:01:18 от Koopr Koopr »

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1791 : Сентября 25, 2018, 18:47:38 »
0,25 Можно. Но не все. В анодку такие, как на схеме.
Прям на плате развести не проблема.

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1792 : Сентября 26, 2018, 09:08:20 »

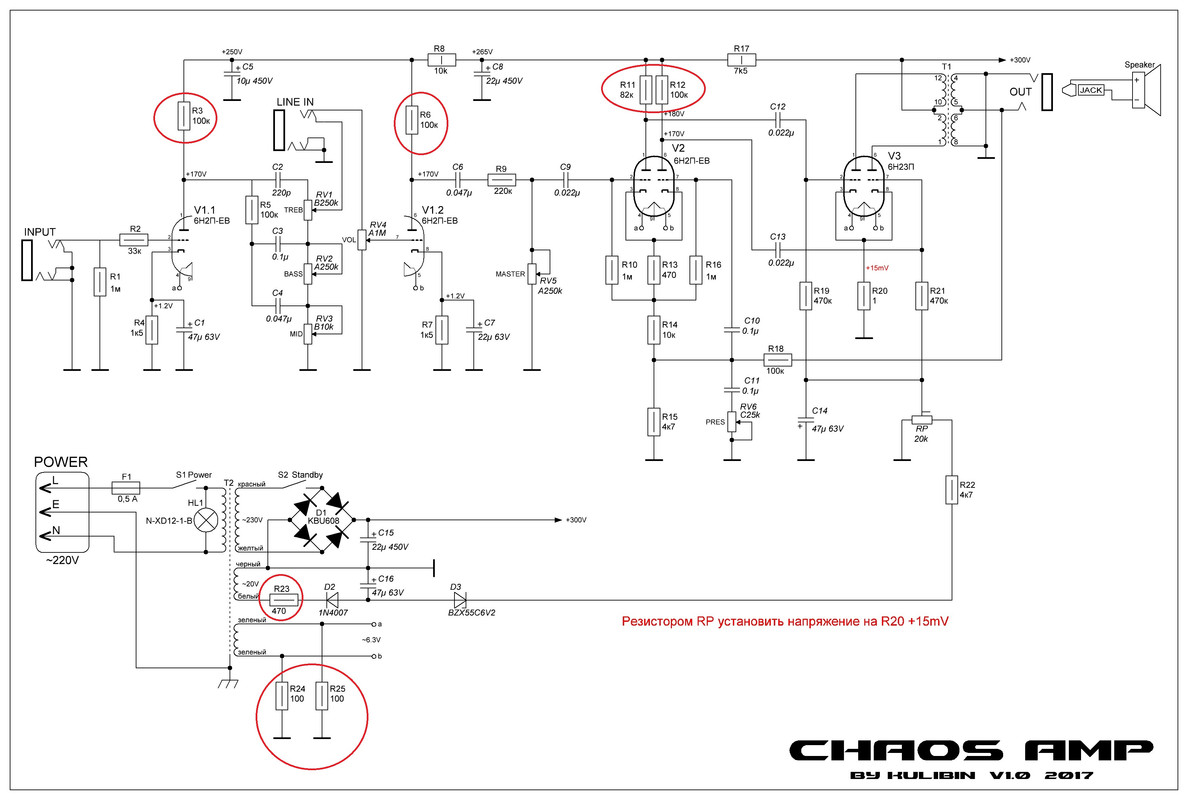

 Я правильно выделил те, которые 0,5 надо? Остальные все 0,25 можно(ну кроме R8 и R17)?
Кстати  номинал R20 1Ом, я правильно понимаю?

И еще разъемы 6,3 я так понял обязательно стерео должны быть?
« Последнее редактирование: Сентября 26, 2018, 09:22:22 от Koopr Koopr »

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1793 : Сентября 26, 2018, 09:50:05 »
R23 можно 0,25. Остальное - верно.R20 - 1 Ом, правильно. Разъемы можно моно.

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #1794 : Сентября 27, 2018, 12:11:48 »
Kulibinbig, привет. Возникли пара вопросов по Хаос 44. Первый: какие соединения имеет смысл делать экранированными проводами? Как я понял судя по фото и по пятакам под экран на плате это перемычки на потц гейна лид-канала, провода на темброблок и вольюм клина и провода на петлю. Правильно? Пока интуитивно хочется сделать экранированными только перемычки на потц гейна лид-канала. Провода на темброблоки и вольюм клина хочется несколько меньше и ещё меньше на петлю и на тумблеры брайт и контур. Может это вообще лишнее? Заметил, что Darksid похоже не стал заморачиваться, вообще всё сделал обычными проводами и вроде фона не словил.
Второй вопрос по петле. Раньше ничего подобного не делал. Как её настраивать подстроечником RP1?
« Последнее редактирование: Сентября 27, 2018, 12:20:08 от Иван Ивановский »

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1795 : Сентября 27, 2018, 12:18:09 »
Цитата: Иван Ивановский от Сентября 27, 2018, 12:11:48
Kulibinbig, привет. Возникли пара вопросов по Хаос 44. Первый: какие соединения имеет смысл делать экранированными проводами? Как я понял судя по фото и по пятакам под экран на плате это перемычки на потц гейна лид-канала, провода на темброблок и вольюм клина и провода на петлю. Правильно? Пока интуитивно хочется сделать экранированными только перемычки на потц гейна лид-канала. Провода на темброблоки и вольюм клина хочется несколько меньше и ещё меньше на петлю и на тумблеры брайт и контур. Может это вообще лишнее? Заметил, что Darksid не стал заморачиваться, вообще всё сделал обычными проводами и вроде фона не словил.
Второй вопрос по петле. Раньше ничего подобного не делал. Как её настраивать подстроечником RP1?
Всё ты правильно понял. И всё таки на темброблоки и их тумблеры (очень желательно) лучше в экране. + к этому (уже писал где то), обрати внимание, на петлю провод с экраном: паяем экран и к основной плате и к плате петли. С петли на мастер, то же самое. А вот с мастера провод в экране, но экран припаиваем только у мастера и у основной платы он просто заканчивается, к ней не паяется. Там припаиваем только сигнальный провод. Ну собственно, на плате и контакта под экран там нет.
Подстроечник RP1 открой на всю. И уже потом, при тестах, если девайсы в петле будут перегружаться сигналом, потихоньку закрывай подстроечник. У меня на всю открыт.

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #1796 : Сентября 27, 2018, 12:34:37 »
Kulibinbig, Ясно. Спасибо.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Тёплый, ламповый, домашний.
« Ответ #1797 : Сентября 27, 2018, 13:51:11 »
Цитата: Иван Ивановский от Сентября 27, 2018, 12:11:48
Kulibinbig, привет. Возникли пара вопросов по Хаос 44. Первый: какие соединения имеет смысл делать экранированными проводами? Как я понял судя по фото и по пятакам под экран на плате это перемычки на потц гейна лид-канала, провода на темброблок и вольюм клина и провода на петлю. Правильно? Пока интуитивно хочется сделать экранированными только перемычки на потц гейна лид-канала. Провода на темброблоки и вольюм клина хочется несколько меньше и ещё меньше на петлю и на тумблеры брайт и контур. Может это вообще лишнее? Заметил, что Darksid похоже не стал заморачиваться, вообще всё сделал обычными проводами и вроде фона не словил.
Второй вопрос по петле. Раньше ничего подобного не делал. Как её настраивать подстроечником RP1?
Фона нет всё работает.Просто свил в косичку потом переделыю\может быть Мастер тоже в косе потом тоже сделаю он у меня не в ту сторону работает \перекину ноги 1\3.

... и добавил:

Цитата: Darksid от Сентября 27, 2018, 13:51:11
Фона нет всё работает.Просто свил в косичку потом переделыю\может быть Мастер тоже в косе потом тоже сделаю он у меня не в ту сторону работает \перекину ноги 1\3.
Фото нутра потом могу скинуть если интересно
https://vk.com/photo176059711_456240474
« Последнее редактирование: Сентября 27, 2018, 14:12:15 от Darksid »

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1798 : Сентября 27, 2018, 14:18:05 »
Цитата: Darksid от Сентября 27, 2018, 13:51:11
Фото нутра потом могу скинуть если интересно
Звуки скинь лучше.

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #1799 : Сентября 27, 2018, 14:53:17 »
Цитата: Darksid от Сентября 27, 2018, 13:51:11
Фото нутра потом могу скинуть если интересно
https://vk.com/photo176059711_456240474
Спасибо, фотки в теме уже были, я их внимательно рассмотрел. Всё от лени, экранированный провод у меня только тоненький- 0.12, вот я и искал причины не делать вместо того, чтобы доехать до ЧиД и взять пару метров микрофонного кабеля... А поскольку оказалось что я забыл заказать подстроечный резистор, то ехать придётся по-любому. Так что всё решилось наилучшим образом- буду соединять экранированным! ;D Чтобы присоска надёжно присасывалась, надо намазать её клеем и прибить гвоздём!
« Последнее редактирование: Сентября 27, 2018, 15:02:36 от Иван Ивановский »
