Re: Тёплый, ламповый, домашний.
« Ответ #1920 : Октября 25, 2018, 15:40:19 »
Цитата: Иван Ивановский от Октября 25, 2018, 13:19:02
Если что-то щёлкает в динамике, то транс почти наверняка живой. Быстрее лампа могла квакнуть. Для 6н23п и 15мА в катоде в этом режиме весьма жёстко, а если она даже очень недолго поработала с нулевым смещением... :vis:

 Ну суммарно 1-2 минуты она так работала у меня, потом подстроечник выкрутил.
Цитата: _an_ от Октября 25, 2018, 15:32:09
Можно для проверки выпаять подстроечник и напряжение смещения подать с "кроны"

 Э, для проверки чего? Если с кроной работатет её оставить? :)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: Тёплый, ламповый, домашний.
« Ответ #1921 : Октября 25, 2018, 15:48:46 »
Цитата: _an_ от Октября 25, 2018, 15:32:09
Можно для проверки выпаять подстроечник и напряжение смещения подать с "кроны"
а не проще мультиметром тыкнуть в этот подстроечник? :hmmm:

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1922 : Октября 25, 2018, 19:09:35 »

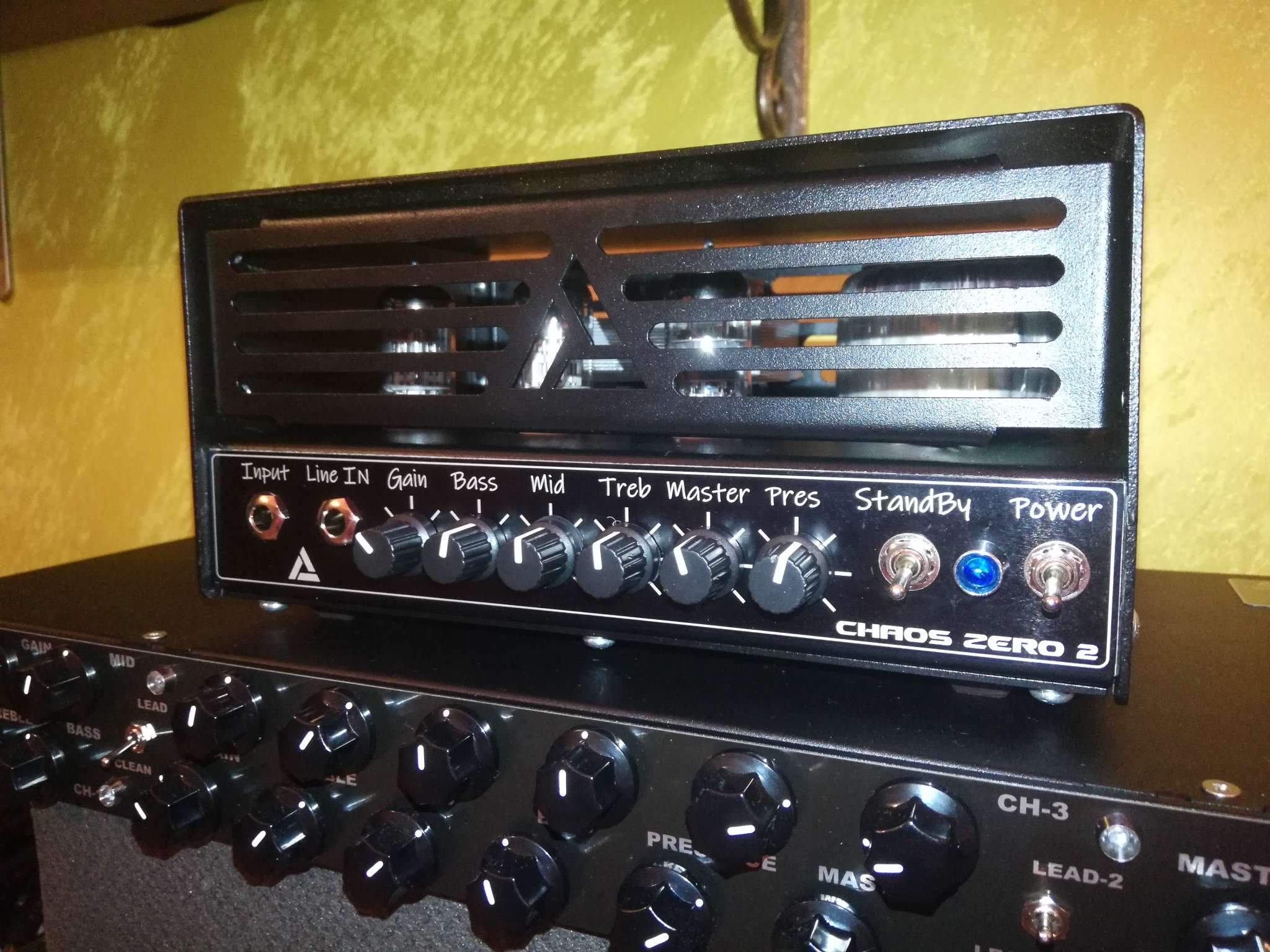

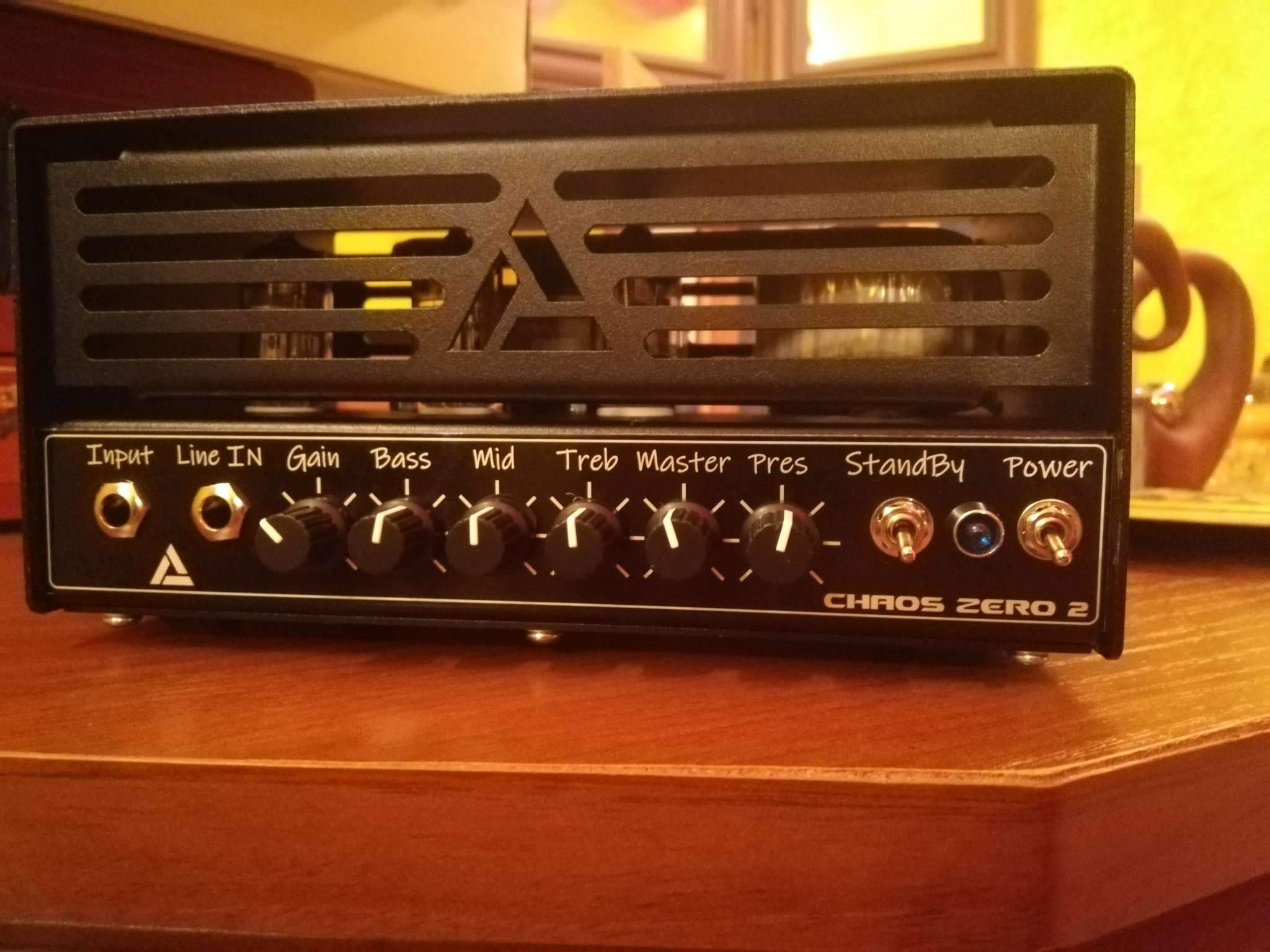

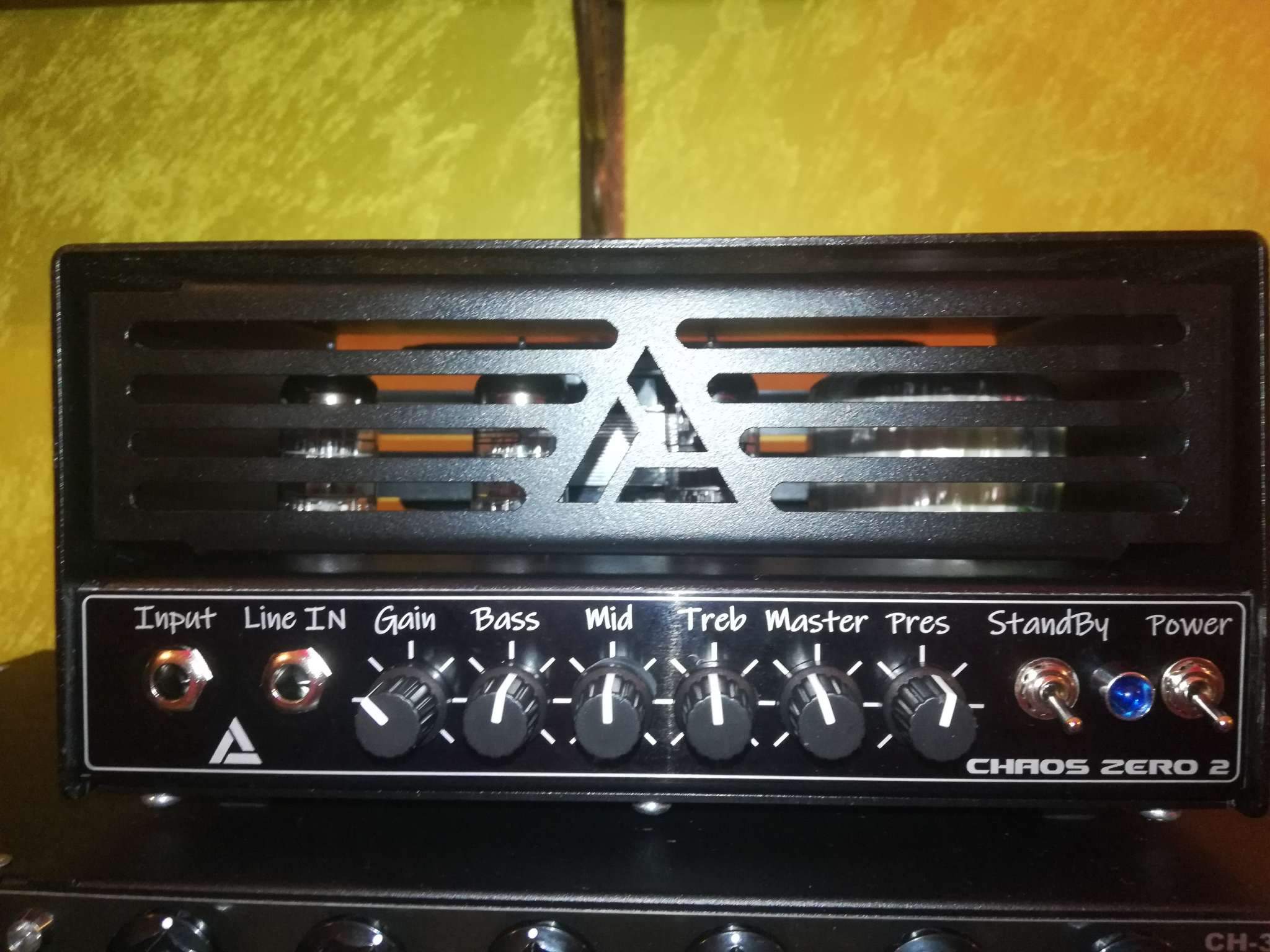

Готов. Chaos Zero V2.

... и добавил:

210х140х100мм. 2.9кг.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89968
  • Репутация: +9898/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Тёплый, ламповый, домашний.
« Ответ #1923 : Октября 25, 2018, 19:27:44 »
Kulibinbig,  :good: :greeting:

Оффлайн TheMlyaNin

  • Частый посетитель
  • **
  • Сообщений: 130
  • Репутация: +11/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1924 : Октября 25, 2018, 19:30:04 »
Оформлению даже профи по дизайну позавидуют! :good:

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1925 : Октября 25, 2018, 19:37:17 »
Спасибо. Это уже в серию. И себе один оставлю.

... и добавил:

Для экспериментов.

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1926 : Октября 25, 2018, 21:19:21 »

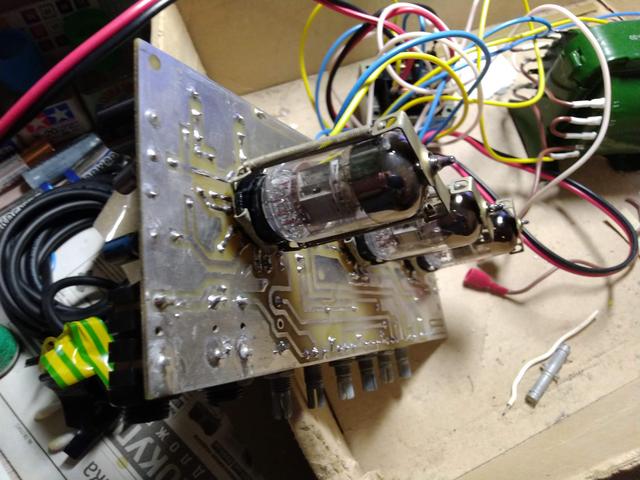

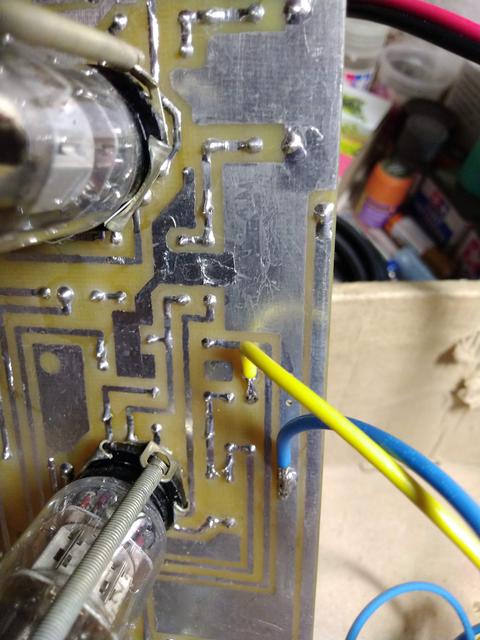

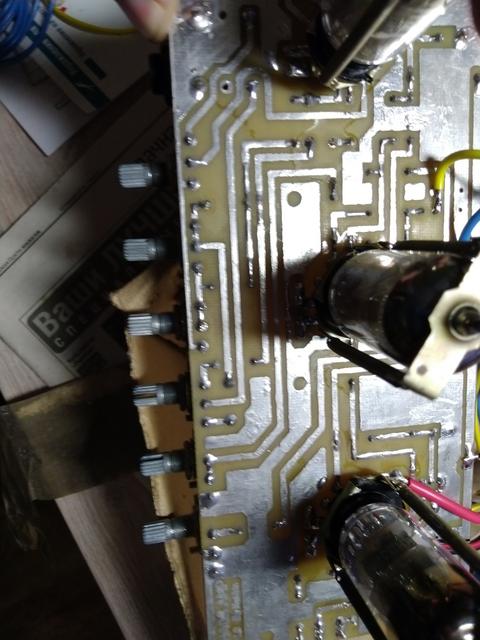

 Итак, лед тронулся)) 15 мв накрутил, напряжение на подстроечнике - 8.4 в.
Но, звука нет. Что с гитарой, что без, только фон, который очень усиливается от прикосновения к ручке громкости или к мастеру.

Еще заметил, что сильно греются резисторы R11, R12 и R6, R3 .

Куда копать дальше? :rolleyes:

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1927 : Октября 25, 2018, 21:23:22 »

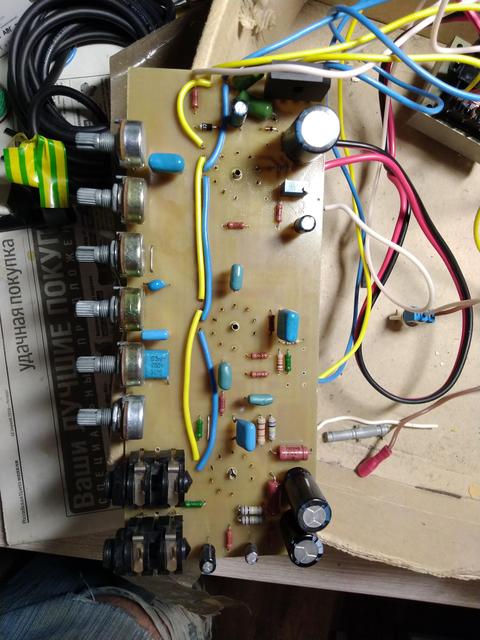

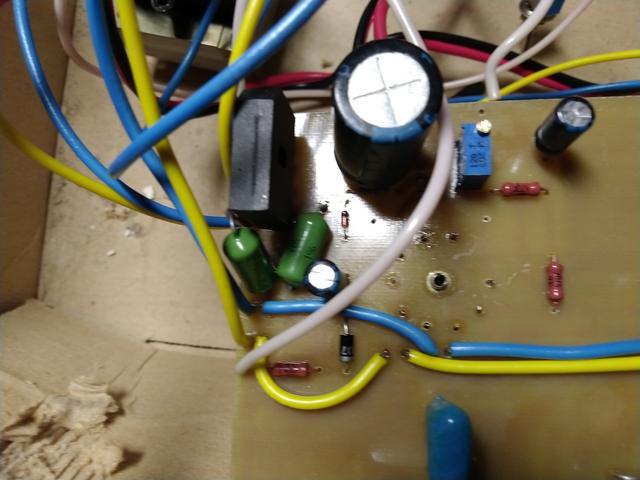

Фото в студию. Со всех сторон. Попробуй в ретурн гитару. Посмотри, будет ли звук. И резисторы греться вообще не должны. Ищи косяк.

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1928 : Октября 25, 2018, 21:29:58 »
В ретурн тоже самое.

















Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1929 : Октября 25, 2018, 21:39:24 »

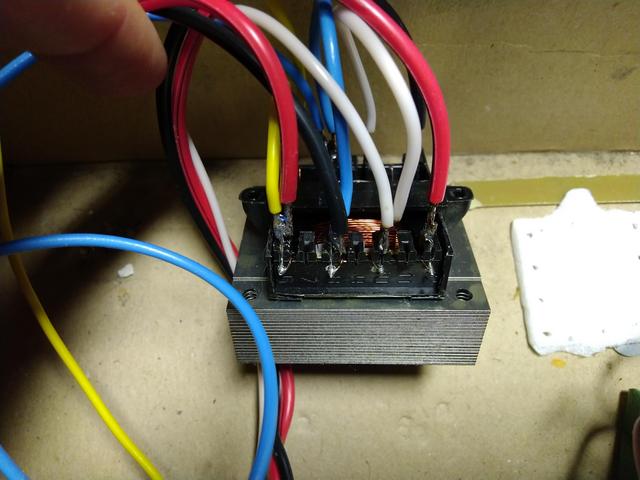

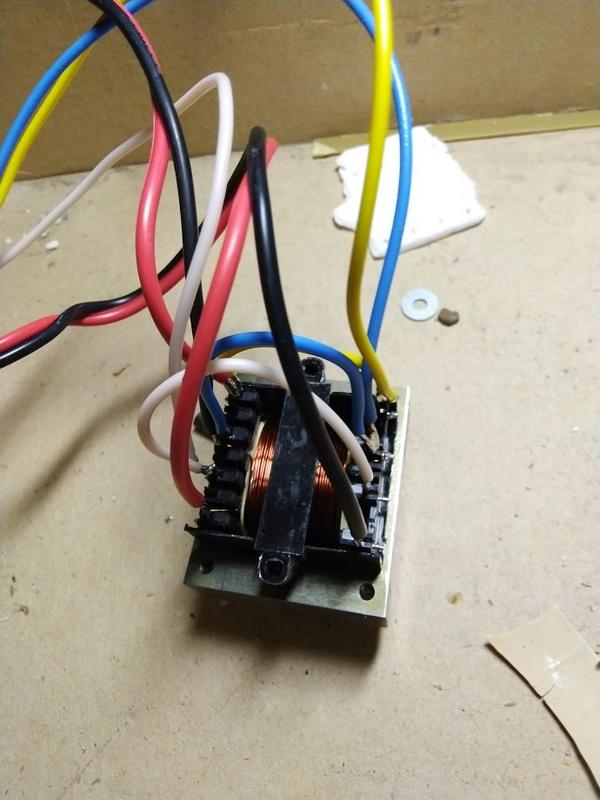

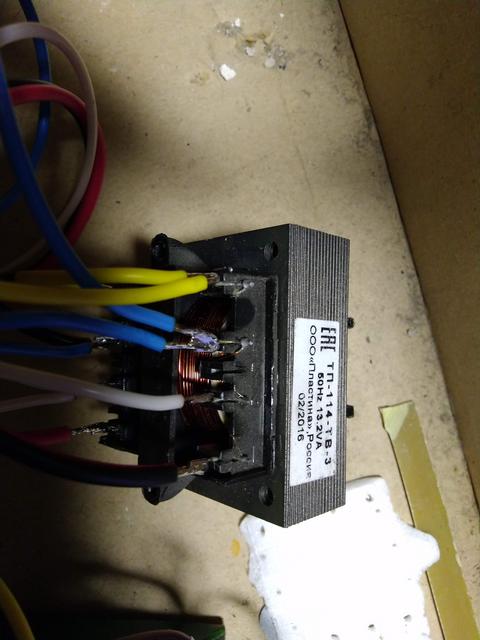

Завтра с компа буду внимательно смотреть. С телефона неудобно. Не всё понимаю с распайкой выходного транса. Сними чуть подальше. Чтобы и плата и провода и транс в одном кадре были. И выходное гнездо. А то так хрен проследишь провода. И посмотри при хорошем свете, нет ли соплей при пайке панели лампы оконечника.

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1930 : Октября 25, 2018, 21:45:52 »

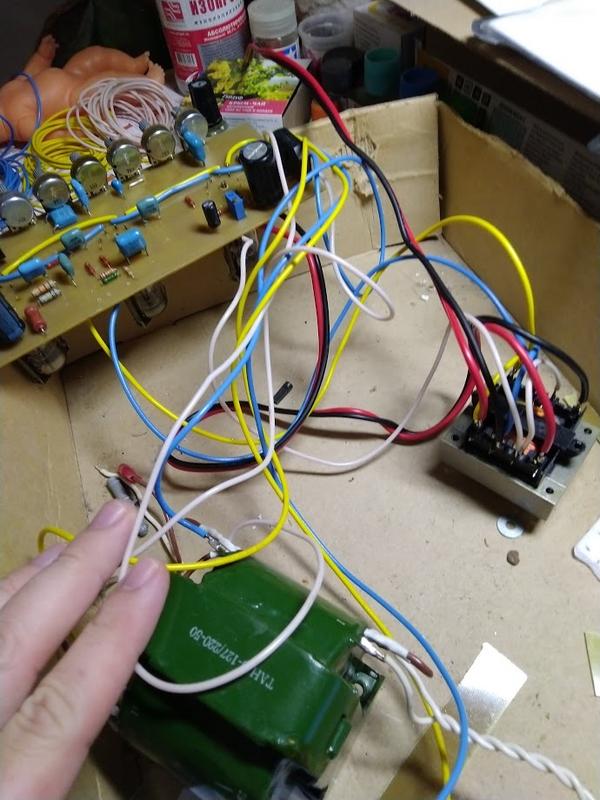

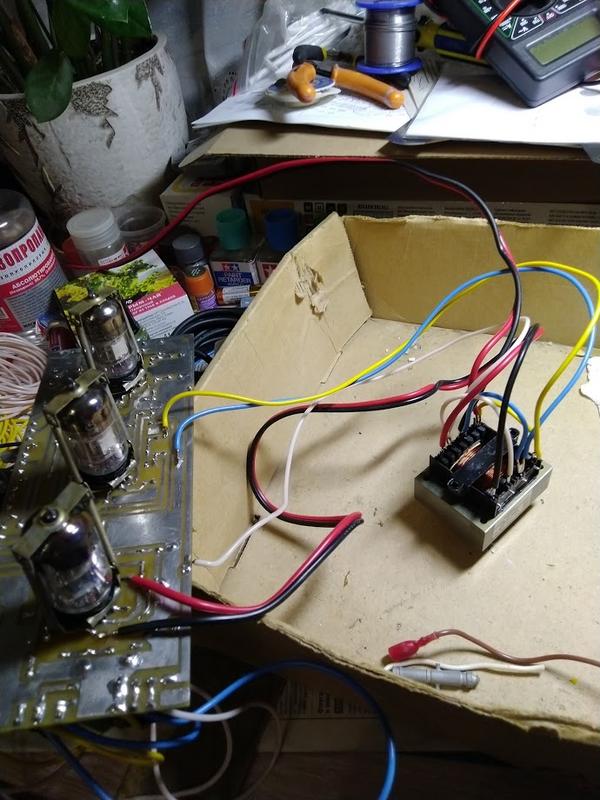

 Так?

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1931 : Октября 25, 2018, 21:50:01 »
Ага. Завтра попробую клубок отследить, че куда. Ну а тебе смотреть плату на непропай и сопли. В районе выходной лампы. Полярность электролитов. Я бы еще попробовал лампу оконечника другую поставить, если есть.

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1932 : Октября 25, 2018, 21:51:27 »

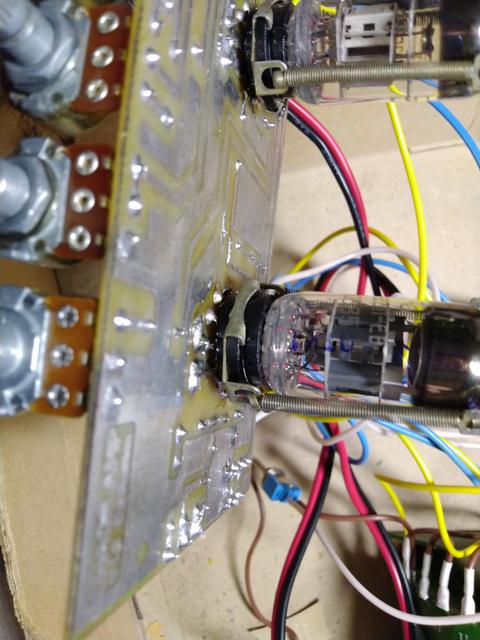

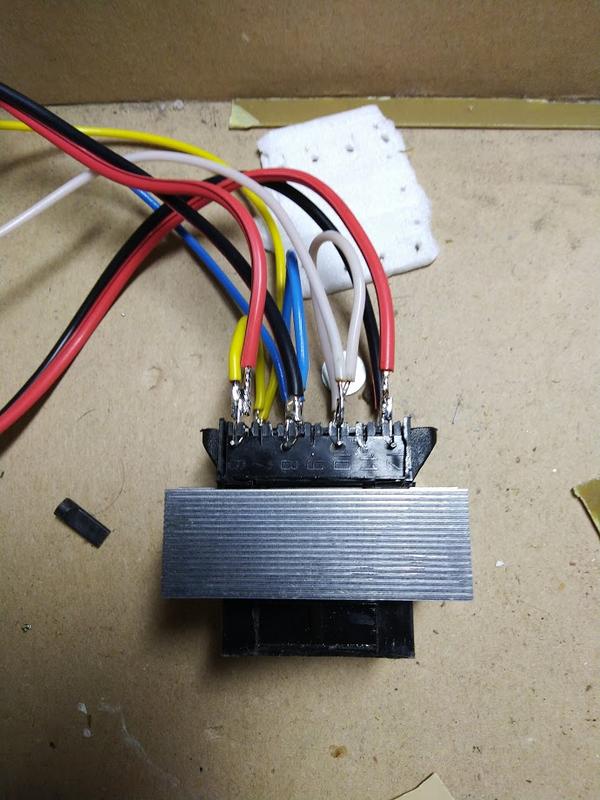

 Вот еще. Лампы нету.







Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1933 : Октября 25, 2018, 21:56:38 »
А если касаться отверткой (только аккуратно, держись только за ручку в изоляции) 2й или 7й ноги фазоинвертора (второй лампы), звук в динамик идёт?

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1934 : Октября 25, 2018, 21:57:53 »
Хм, а входное гдездо так и должно коротить на землю?

... и добавил:

Цитата: Kulibinbig от Октября 25, 2018, 21:56:38
А если касаться отверткой (только аккуратно, держись только за ручку в изоляции) 2й или 7й ноги фазоинвертора (второй лампы), звук в динамик идёт?
звук или фон?
