Re: Тёплый, ламповый, домашний.
« Ответ #1935 : Октября 25, 2018, 22:02:30 »
Должно. А какой ты хочешь услышать звук от отвертки? Гилберта она не могет. Щелчки, или фон. Ну, чтобы было понимание, что фазик и выход в порядке.

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1936 : Октября 25, 2018, 22:06:03 »
 Ну я Макальпина люблю)))  Есть гул, на второй прям четко когда подносишь, а на 7 седьмой небольшой щелчок. Т.е. как бы не симметрично.

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1937 : Октября 25, 2018, 22:07:14 »
А между 2й лампой и потенциометрами, где много параллельных дорожек, нет сопли на землю???

... и добавил:

И должно быть несимметрично. Ищи непропай по деталям. И меж дорожками почисти. Ну и отмыть плату.

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1938 : Октября 25, 2018, 22:12:16 »
Kulibinbig,
Цитата: Kulibinbig от Октября 25, 2018, 22:07:14
А между 2й лампой и потенциометрами, где много параллельных дорожек, нет сопли на землю???

... и добавил:

И должно быть несимметрично. Ищи непропай по деталям. И меж дорожками почисти. Ну и отмыть плату.

Соплю не вижу пока, плата отмыта спиртом тщательно ???

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1939 : Октября 25, 2018, 22:18:10 »

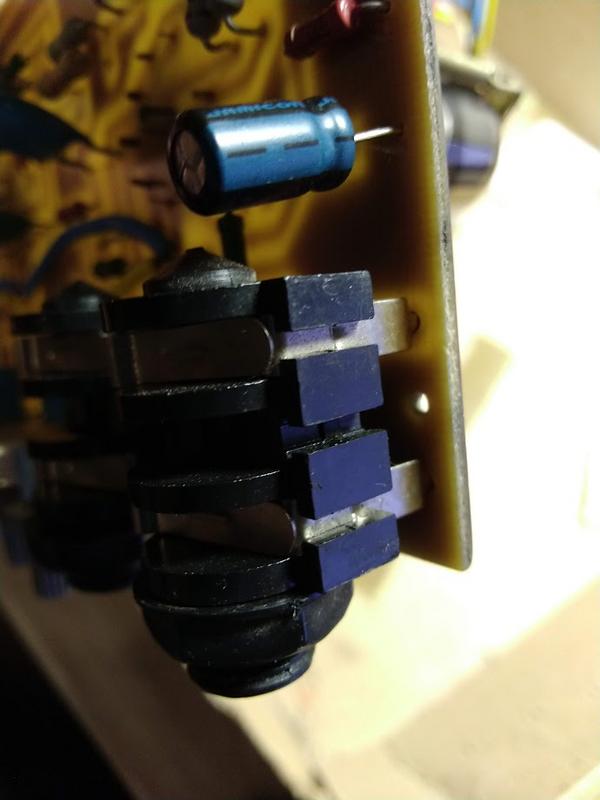

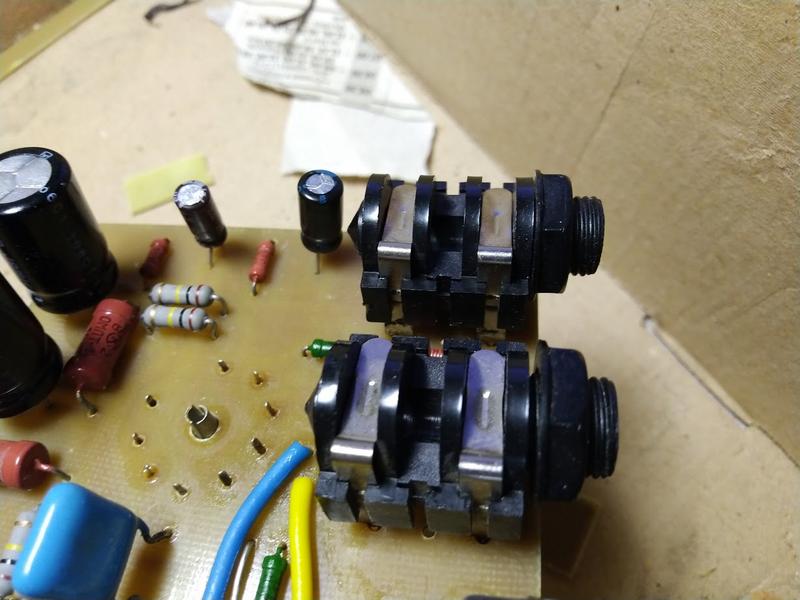

Аааааа. Я кажется нашел. У тебя инпут и лайн ин гнезда не такие. Смотри, что контакт сигнала разрывается, при вставке джека. Надо выпаять гнезда и поменять местами контакты. У тебя сейчас сам лепесток справа, а должен быть слева. Убери входное гнездо пока и припаяй 2 проводка. К ним подключи и проверь.

... и добавил:

Мне как то 1 раз попадались такие гнезда. Китайцы...

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1940 : Октября 25, 2018, 22:21:56 »
Kulibinbig, Лайн пока оставить можно? Какой лепесток, они там с обоих сторон?



Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1941 : Октября 25, 2018, 22:30:59 »

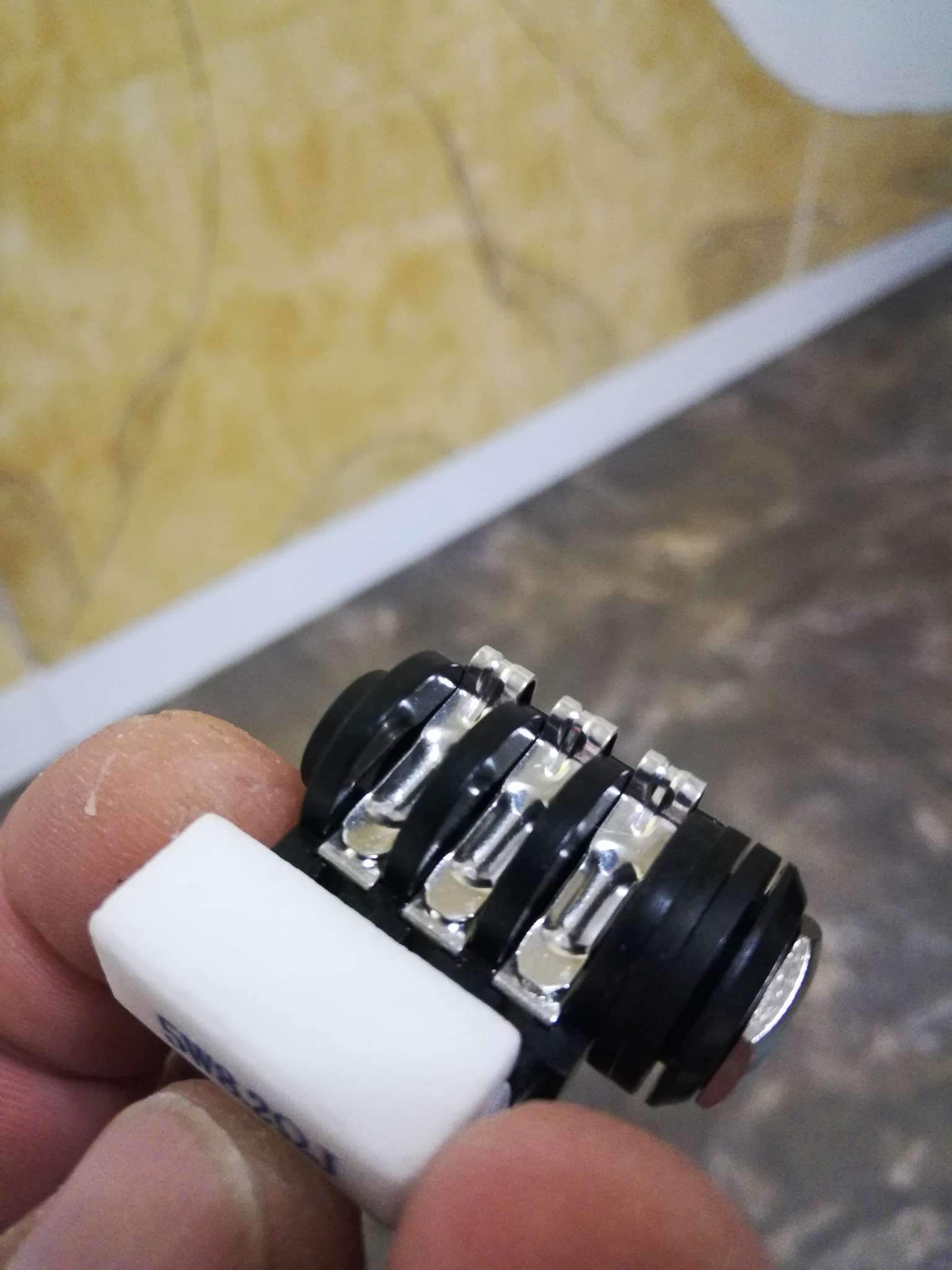

Все лепестки. Правый налево. Поменять местами. Вот как выглядят контакты на нормальном гнезде.

... и добавил:

Посмотри внимательно. Ты когда в инпут втыкаешь, у тебя сигнал на землю идет.

... и добавил:

Лайн тоже менять. Но для проверки пока модно оставить. Контакты то просто замкнуты.

... и добавил:

Нашёл????? Понял, что делать?
« Последнее редактирование: Октября 25, 2018, 22:35:45 от Kulibinbig »

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1942 : Октября 25, 2018, 22:40:03 »
Kulibinbig, Здоровья тебе на 100 лет!!!!!!Бингоооо, звук пошел))))))  Но фон собака сильный, и чем больше громкость или мастер прибавляешь,  тем сильнее(((

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1943 : Октября 25, 2018, 22:42:16 »
Шасси надо. И ручки на поты одень. Ну, главное, звук пошел. Остальное - дело техники. Допилишь. А гнёзда эти - г... Поменяй уж лучше на нормальные. У этих контакт совсем слабый.

... и добавил:

Если прям ппц сколько фона и гула, добавь 2 кондера 47мкф х 400В в анодку. Сразу после моста.

... и добавил:

И еще. Постарайся смыть канифоль от пайки панелек ламп. Я ковырял ватной палочкой в спирте. Особенно на 1й лампе. Там ппц как критично.
« Последнее редактирование: Октября 25, 2018, 22:46:59 от Kulibinbig »

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1944 : Октября 25, 2018, 22:47:37 »
Ммм, насчет гнезд, хз. В наших просторах, других на плату не видел, а заказывать 3 гнезда, дороже доставка выйдет. А шасси уберет, этот фон? а то он уж больно сильный прям, могу завтра семпл записать)))) А т боюсь сегодня еще и соседи усилок заценить придут ;D
 Но звук классный)))) Спасибо тебе еще раз, огромное. :i_am_so_happy:

  Шасси будет такое

« Последнее редактирование: Октября 25, 2018, 22:49:41 от Koopr Koopr »

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1945 : Октября 25, 2018, 22:48:48 »
Запиши. Шасси сильно снижает фон.

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #1946 : Октября 25, 2018, 23:10:11 »
А ещё очень полезно бывает все провода с переменкой скрутить в витые пары. Перемычки питания накала на плате тоже.

Оффлайн cappertone

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +0/-0
Re: Тёплый, ламповый, домашний.
« Ответ #1947 : Октября 26, 2018, 01:56:59 »
я упустил видимо, какие новшества во второй версии зеро?
« Последнее редактирование: Октября 26, 2018, 02:12:34 от cappertone »

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1948 : Октября 26, 2018, 06:53:19 »
Ну, на плате перемычки не так критично, но тоже можно. Обрезать по минимуму все провода. На силовой транс, на выходной и т.д. Накал скрутить. Землю на шасси. К плате провод земли припаивать как можно ближе ко входному гнезду.
"я упустил видимо, какие новшества во второй версии зеро?" - Схема та же. Плата меньше, другая разводка. Компоненты более "кошерные". А так - всё то же самое.

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #1949 : Октября 26, 2018, 09:28:30 »

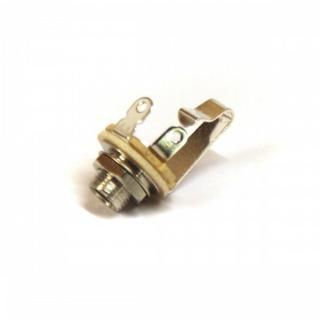

Kulibinbig,   А сильно плохо, если я эти гнезда оставлю. У нас в продаже есть еще такие
