Меняй гнездо на изолированное, а заземление делай в проектной точке. Так будет более правильно с точки зрения топологии.

Ну и молодец! А вообще люди порой проводом с корпуса в плату тыкают, в землю, ищут где меньше фонит. И это работает!

Зачет! Мягкий джинсовый усилок. Истинно домашний вариант.

Кстати у меня пока что без нареканий работает. Тьфу-тьфу-тьфу. более-менее запихнул в картонное шасси. Периодически моргает лампочка, но там вроде бы банальный непропай. возможно еще где то непропаян какой то потенциометр(только сегодня обнаружил), но тк картонное шасси заклеено со всех сторон - изменится что то только когда буду переезжать в железное шасси и нормальный корпус

... и добавил:

очень забавно работает рука громкости. у меня на хамбакерах примерно с 12ти часов уже кранч идет нормальный такой, но чем больше Volume - тем он.... взрослее, чтоли. подпердывания перегруза становятся более жирными, округлыми, более низкими. да и вообще верха как то прибираются, а низы доходят до самого цимуса. а когда ручка часах на 9ти, наоборот - очень верхасто и ядовито чутка. Но тоже есть свой сок в этом.
Но пока что самое ходовое - Громкость на максимум, мастер по ситуации. за усилок - просто респект и уважуха. очень хочется сделать ламповый усилок с дисторшеном
(хотя куда мне, только что не получилось собрать Босс Супер овердрайв )

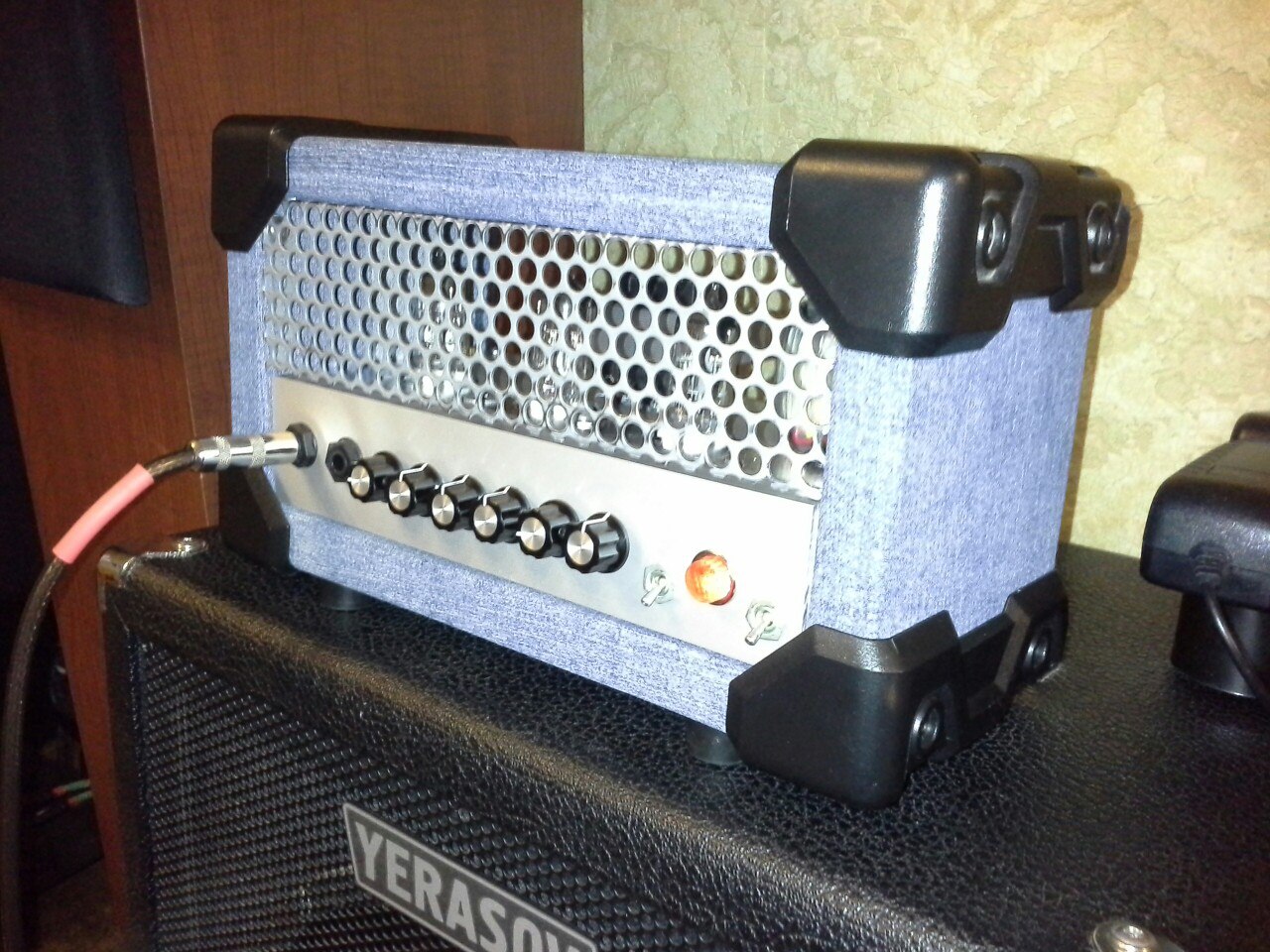

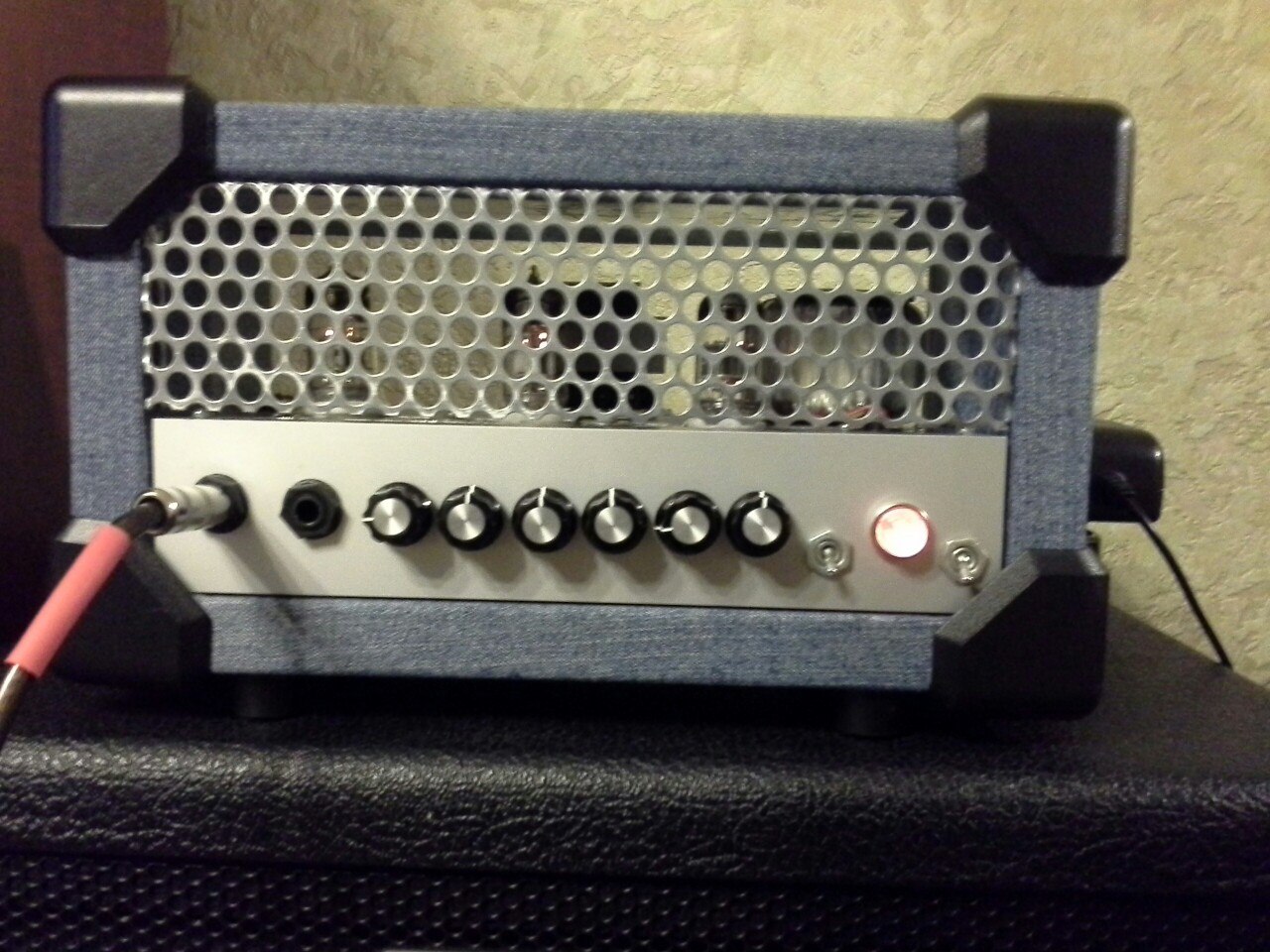

Уголки слишком большие и нет надписей на лицевой панели. Удобно ли крутить ручки при таком плотном расположении?

Уголки и ножки какие были, с убитого комбаря взял. Ручки оптимальны, между ними пара-тройка миллиметров, всё удобно, ничего не мешает. надписи мне не нужны, я его уже, что называется, на ощупь знаю, а кроме меня крутить их некому.
на втором фото, действительно уголок выглядит гипертрофированно. но это ж из-за ракурса съёмки.

Вот все пока мучаюсь с двухканальным. Гудит, зараза. Все уж перепробовал, что знал (хотя это не так уж и много). Подозреваю, что тор виноват. Буду дальше пытать. Не получится, тостер из него соберу. Лампами хлеб поджаривать.

По двухканалке - у тебя там идет выпрямленный накал однополупериодным выпрямителем. И первое, что я бы попрбовал сделать - это попробовать оторвать трансформатор от корпуса (у тебя сердечник в торе заведен на корпус?? или есть межобмоточный экран? у меня в хайгейней экран этот очень жизнь портил)
второе - попробовать оторвать накал от земли в принципе - если резко перестанет фонить - то попробовать соединить с землей через небольшой резистор (10-47ом).
(Ссылка на вложение)


... и добавил:

второе - у тебя переключение каналов - обычный механический переключатель? или какое реле/оптопара?

Уже и то и другое делал. И пятое и десятое. 4 варианта накала собирал. Буду пробовать с другим трансом. Вот и выясню, кто виноват.
Мех. переключатель. Но он ни при чем, т.к. его убирал вовсе. И с преампа сигнал и на вход подавал, и на мощник. Гудит именно сетевое. Всё остальное уже в норме.
