Да много ТАНов подойдет. ТАН-6, ТАН-11, ТАН-22 к примеру. В качестве выходника можно попробовать выходной трансформатор от катушечного м-фона "Днепр-12", "Днепр-14". Там приведенка под 8 Ом нагрузки как раз правильная выйдет.

Нет, конечно. Любой, у которого приведенное сопротивление на нагрузке 8 Ом составит 16 кОм или близко к этому.

Если не секрет как его подключить?

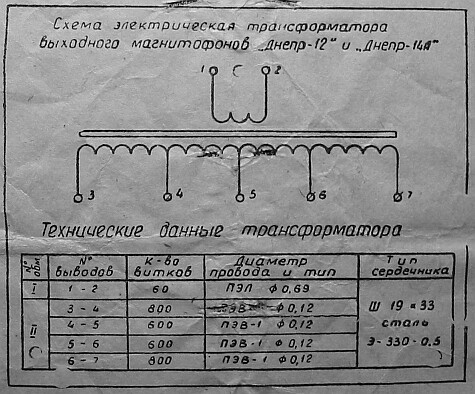

Первичная обмотка - используем выводы 3, 5, 7. Выводы 4 и 6 не задействованы. Вторичка - так и есть, выводы 1 и 2.







... и добавил:

По поводу печати - печатаем прямо из программы Sprint Layout, там всё будет правильно с масштабом.

Кто собирал подскажите пожалуйста какие трансы подойдут для замены без переделки? Читал что для силового тан 61 Заказал бы проще но дороговато выходит.

ТАН-61 конечно, тоже подойдет, но это как по воробьям из пушки. Шибко большой и мощный для данного проекта.

Medvedeff8, Вот спасибо!  У меня дома нет принтера поэтому придётся идти в фотоателье. Как мне соблюсти масштаб?

Просто сбросьте на флешку EXE-шник программы Sprint Layout, и собственно LAY файл платы Хаос Зеро, и идите в фото ателье. Прямо из флешки кликаем по EXE-шнику, меню "файл", "открыть", выбираем LAY файл, открываем. Опять открываем "файл", выбираем "печать", вуаля!

... и добавил:

Только не забываем снять галочки со всех слоёв, кроме слоя M2. Иначе распечатает вместе с шелкографией.

Ну другого пока не нашёл к сожалению. Блин серьёзно капец какой большой. 102x108

Ну дык, 100 ватт... Конечно, большой. 50-ваттного с запасом будет.

Я померил. Масштаб на пдф совпадает!

Ну должен совпадать по идее. Но печать непосредственно из спринта всё же надежнее. Неизвестно, как конвертировали эту PDF-ку...

Medvedeff8, так надо конкретно знать модели чтоб искать. Это мой первый усилитель поэтому так.

Я выше писал, на что ориентироваться. ТАН-6, 11, 22 точно подойдут. ТАН-8 тоже подойдет.
Просто вбейте в поиск на вашей торговой площадке  "трансформатор тан" и ищите. Характеристики найденных ТАНов найдете на справочных ресурсах.
