Re: Тёплый, ламповый, домашний.
« Ответ #3285 : Января 05, 2020, 14:59:27 »
Хорошо спасибо. Пойду плату делать! ;)

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2692
  • Репутация: +664/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3286 : Января 05, 2020, 15:03:06 »
Успехов!  ;)

Оффлайн Himan

  • Завсегдатай
  • ***
  • Сообщений: 289
  • Репутация: +28/-4
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #3287 : Января 05, 2020, 19:00:42 »
Kulibinbig - а есть фото  платы CHAOS 44  в смысле по разводки проводов на плате не могу понять по нумерации и буквы, что то запутался. Многовато  проводов не хочется косякнуть. Можно как то пояснить??

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1188
  • Репутация: +3750/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3288 : Января 05, 2020, 19:33:56 »
Распечатал файл CHAOS Amp.pdf как и ожидалось получилось всё в масштабе 1:1. 3 салона фотопечати оббегал чтоб напечатать. Отказываются печетать на фотобумаге лазерным и всё. Напечатал на самой плотной бумаге. Попробую.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2692
  • Репутация: +664/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3289 : Января 05, 2020, 19:49:52 »
Я бы как раз предпочёл не самую плотную бумагу. Лучше прилегает к текстолиту. А вообще, термотрансферная бумага рулит.

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1188
  • Репутация: +3750/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3290 : Января 05, 2020, 19:50:53 »
Medvedeff8, ну так щас поел и попробую что получится. Покажу если выйдет

... и добавил:

Не то что хотелось. Но тонер отпечатался. Такое впечатление что тонер въелся в бумагу и при стирании щёткой стал смываться с бумагой.  Пришлось рисовать маркером оч долго.  Короче надо принтер иметь и самому печатать.


... и добавил:

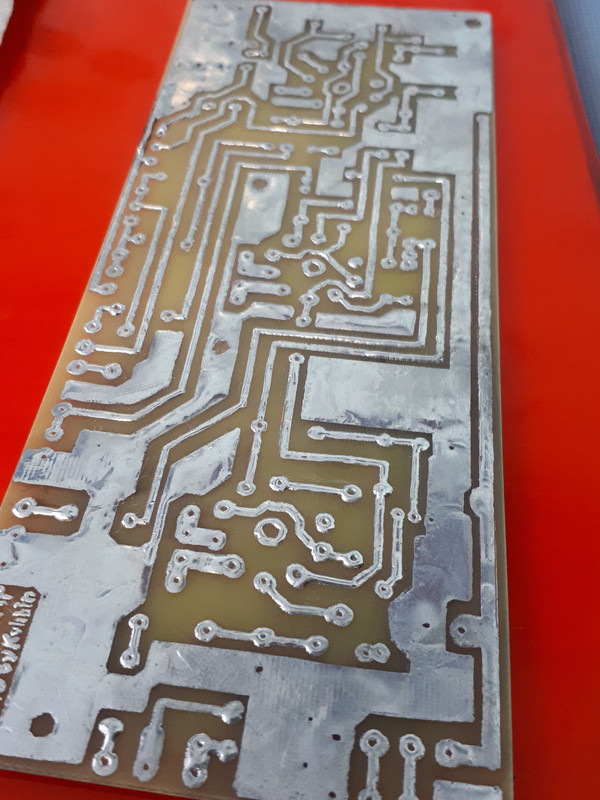

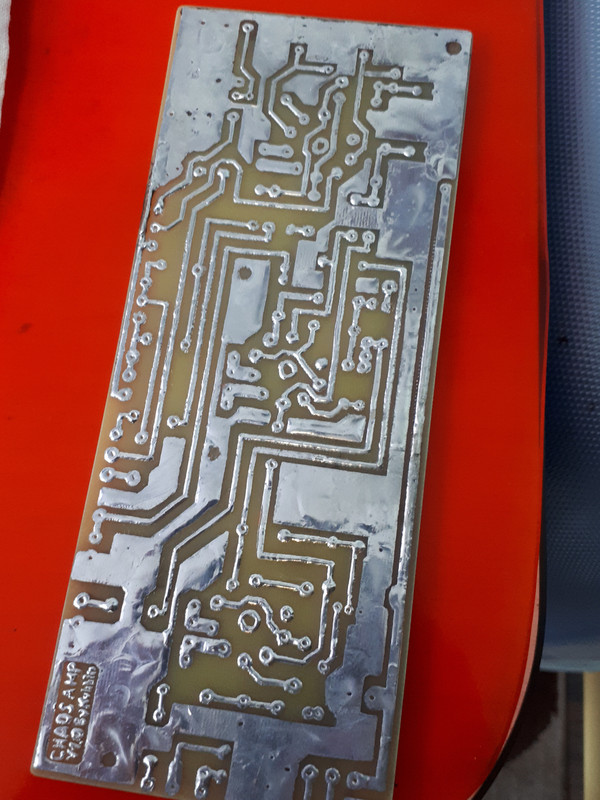

Вот такая нехорошая плата получилась. Буду переделывать. Придётся просить жену печатать на работе на журналах.)) Также возьму текстолит с большим слоем меди. Первый блин как говориться комом. 8)



« Последнее редактирование: Января 06, 2020, 11:53:37 от GuitarHeaven »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2692
  • Репутация: +664/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3291 : Января 06, 2020, 14:02:41 »
Да вроде не так всё и плохо...

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1188
  • Репутация: +3750/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3292 : Января 06, 2020, 14:04:34 »
Дорожки некоторые вытравились до просвета практически. Но после лужения нормально всё вроде. Просто хочется ещё попробовать уже как положено ведь это моя первая плата.

... и добавил:

Я ещё не сверлил. Там похоже сверло 0.4 и 0.8 нужно?
« Последнее редактирование: Января 06, 2020, 14:15:47 от GuitarHeaven »

Оффлайн Slash0466

  • Завсегдатай
  • ***
  • Сообщений: 325
  • Репутация: +32/-5
Re: Тёплый, ламповый, домашний.
« Ответ #3293 : Января 06, 2020, 14:55:18 »
Нормальная плата! :)

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Тёплый, ламповый, домашний.
« Ответ #3294 : Января 06, 2020, 16:14:41 »
Цитата: Slash0466 от Января 06, 2020, 14:55:18
Нормальная плата! :)

человек хочет сделать хорошо, а не как на ваших "поделках"

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1188
  • Репутация: +3750/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3295 : Января 06, 2020, 19:01:28 »
Medvedeff8, если использовать ТАН-6, 8, 11, 22 то ничего допиливать не нужно? Просмотрел их характеристики и они все разные. Пока ничего так и не нашёл. оказывается люди параллельно тоже ищут.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2692
  • Репутация: +664/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3296 : Января 06, 2020, 20:57:44 »
Просто по-разному коммутировать обмотки для формирования анодного напряжения. Допиливать ничего не нужно.

... и добавил:

Берите один из выше указанных трансов, я подскажу, как подключать.

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1188
  • Репутация: +3750/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3297 : Января 06, 2020, 21:06:35 »
Ну вот пытаюсь найти. Раскидал объявления везде где можно даже ;)
« Последнее редактирование: Января 07, 2020, 00:02:49 от GuitarHeaven »

Оффлайн Slash0466

  • Завсегдатай
  • ***
  • Сообщений: 325
  • Репутация: +32/-5
Re: Тёплый, ламповый, домашний.
« Ответ #3298 : Января 07, 2020, 14:33:31 »
Цитата: Dying Fetus
человек хочет сделать хорошо, а не как на ваших "поделках"

 Хорошо не значит лучше!  :)

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #3299 : Января 07, 2020, 14:53:10 »
Имеет смысл посмотреть местные объявления о продаже старых ламповых приёмников и магнитофонов. В их силовых трансах обычно нет отдельной обмотки на смещение, зато практически всегда есть пара накальных обмоток, так что и организовать смещение в 9-11В для 6н23п несложно. Или поставить резистор на 750 ом параллельно с электролитом на 22мф в катод 6н23п вместо резистора R20, резисторы R19 и R21 бросить на землю, тогда и вся эта цепь смещения вовсе не будет нужна. Сейчас расковыриваю старый мафон- силовик СЮ4.700.002 в нём просто песня!
