Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1168
  • Репутация: +3611/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3495 : Февраля 06, 2020, 21:30:01 »
0.3 милливольта и скачет до 0.6. Ну можно сказать нет. Мультимнтр точный

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3496 : Февраля 06, 2020, 21:33:32 »
Можно считать, вопрос исчерпан. Если не возникло вопросов по фону. Что-то слишком подозрительно много переменной составляющей, при условии, что вход замкнут на землю. Фон большой?

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1168
  • Репутация: +3611/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3497 : Февраля 06, 2020, 21:35:12 »
Есть да такой терпимый. Если пальцами долронуться до горых потенциометров то гудит. С гитарой нормально было сегодня

... и добавил:

Сеть у меня такая

... и добавил:

Электронщики на радиокоте сказали что это нормально по напряжению

... и добавил:

Впаял новый переменник. Работает опять неправильно. Теперь к концу тише))))
« Последнее редактирование: Февраля 06, 2020, 21:38:09 от GuitarHeaven »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3498 : Февраля 06, 2020, 21:38:13 »
А проверь-ка еще постоянку между крайними выводами потенциометра гейна, на всякий случай...

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1168
  • Репутация: +3611/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3499 : Февраля 06, 2020, 21:39:20 »
Ноли

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3500 : Февраля 06, 2020, 21:40:54 »
Давай фото платы, с двух сторон, и в качестве

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1168
  • Репутация: +3611/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3501 : Февраля 06, 2020, 21:41:47 »
Оно скачет как и там. 0.1-1милливольт.
Переменки 19 с копейками 8)

... и добавил:

https://ibb.co/0C5Xnp4
https://ibb.co/M5prxq1
https://ibb.co/CHGNZR3

... и добавил:

да ничего криминального

... и добавил:

Код: [Выделить]
plintus666 писал(а):
Он стал неисправным.

Ещё-бы не стал, если он тупо коротит сигнал на массу. Какой дэбил рисовал эту схему?
... и добавил:

 :D :D :D :D :D

... и добавил:

Это на радиокоте выразились.
« Последнее редактирование: Февраля 06, 2020, 21:52:43 от GuitarHeaven »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3502 : Февраля 06, 2020, 22:06:28 »
Потенциометр небось китайский, вот и работает неправильно...

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1168
  • Репутация: +3611/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3503 : Февраля 06, 2020, 22:32:50 »
Alfa

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2057
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #3504 : Февраля 06, 2020, 22:43:33 »
Цитата: Medvedeff8 от Февраля 06, 2020, 21:33:32
Можно считать, вопрос исчерпан.
Ой-ли? ))) А если присмотреться?

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Тёплый, ламповый, домашний.
« Ответ #3505 : Февраля 06, 2020, 23:12:16 »
А как там с настройкой смещения? Все норм уже? В чем была проблема?

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1168
  • Репутация: +3611/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3506 : Февраля 06, 2020, 23:30:37 »
Да 1 кондёр заменил. Только сомнительно плохой ли он был.

... и добавил:

Всё собрал. Фон в корпусе только ближе к максимальному уровню грамкости. Чую дело было в отмывочном средстве а не в кондёре. Помыл спиртом изопропиловым хорошо так всё и норм стало работать. Все регулировки плавные. Резистор R20 больше не выдаёт 25mv на максимуме. Как ручку резко крутнёшь так 20mv а потом моментом не выше 15mv. Короче победа. :twiddle: Звучать стало както ещё лучше чтоли. Мож из-за того что лампы спиртом натёр. :hitrez:

... и добавил:

Вот этим дерьмом мыл до этого. Может в нём частицы какие для лучшего замыкания.Маде by УСА белеять :pozor:
« Последнее редактирование: Февраля 07, 2020, 10:59:01 от GuitarHeaven »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3507 : Февраля 07, 2020, 11:11:35 »
Ну вот и я ума не приложу, что можно было накуролесить в готовом, триста раз проверенном проекте...

... и добавил:

И не представляю, чем можно было паять, чтоб везде прошивало...
Я вообще никаких флюсов не применяю, кроме того, что внутри припоя. И даже без отмывки запускаю, и всё работает. Отмываю потом, конечно, на всякий случай.
« Последнее редактирование: Февраля 07, 2020, 11:19:06 от Medvedeff8 »

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1168
  • Репутация: +3611/-47
Re: Тёплый, ламповый, домашний.
« Ответ #3508 : Февраля 07, 2020, 11:35:25 »
Medvedeff8, я паяю припоем без канифоли внутри. Паял паяльным жиром неактивным.

... и добавил:

Раньше покупал с флюсом внутри но чтото он мне непонравился. Похоже либо бессвинцовый или много свинца. Больше не рискую. Если можете то посоветуйте припой с флюсом хороший.
« Последнее редактирование: Февраля 07, 2020, 11:50:07 от GuitarHeaven »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3509 : Февраля 07, 2020, 13:15:07 »

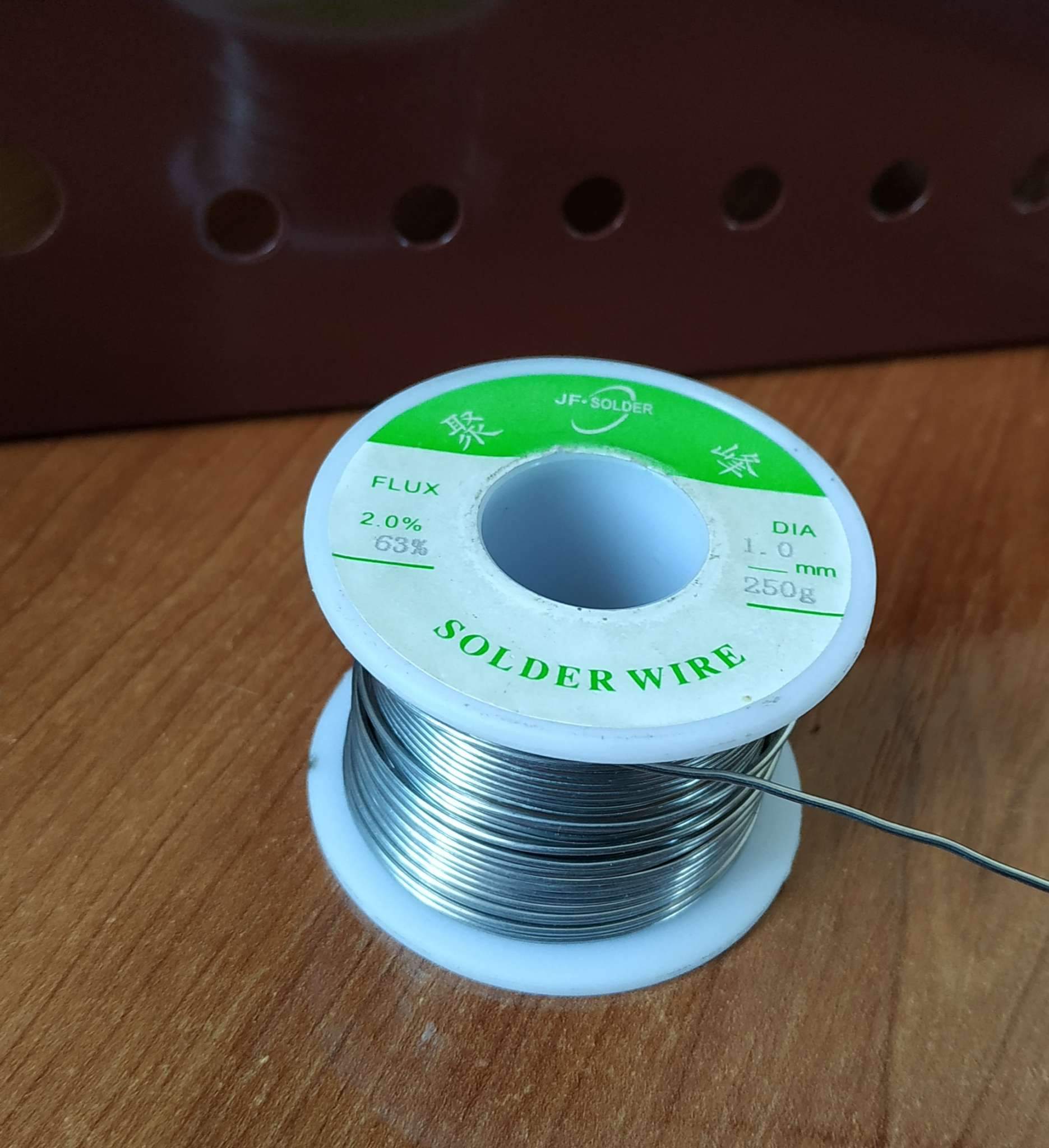

Я такой беру. Не самый дорогой, но вполне рабочий припой.
