Автор Тема: Тёплый, ламповый, домашний.  (Прочитано 551504 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 7499
  • Код пишу, на досуге на проволоку нажимаю.
Re: Тёплый, ламповый, домашний.
« Ответ #5640 : Февраля 28, 2024, 20:50:40 »
Medvedeff8, у меня SE на похожем. Только черные подковы(и ровные :rolleyes:). ТП-60-1, силовик от катушечной ноты в девичестве. Да, при сборке важно помечать, чтобы собрать правильно.

Звучит очень уверено. Никакие ТВЗ и рядом не стояли(сравнивал).

Забавный лайфхак :)

А считалось как? руками, софтом?

Оффлайн GuitarHeaven

  • Эксперт
  • *****
  • Сообщений: 1188
Re: Тёплый, ламповый, домашний.
« Ответ #5641 : Февраля 28, 2024, 21:13:18 »
Medvedeff8, подскажите что будет в выделеном месте на фото?


Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2886
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #5642 : Февраля 28, 2024, 21:16:00 »

А считалось как? руками, софтом?
Да особо ничего и не расчитывал, честно говоря) Посмотрел на этот каркас, прикинул сколько первички гарантированно влезет, потом уже, как намотал первичку, расчитал количество витков вторички под требуемую приведенку 12к, это под 6Н6П лампу. Да и все...

... и добавил:

Medvedeff8, подскажите что будет в выделеном месте на фото?




6Ц5С

... и добавил:

Будет опция выбора выпрямителя, либо диоды, либо кенотрон. Реализовано на трехпозиционном тумблере типа "On-Off-On".

« Последнее редактирование: Февраля 28, 2024, 22:30:08 от Medvedeff8 »

Оффлайн Алекс770610

  • Новичок
  • *
  • Сообщений: 3
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #5643 : Марта 02, 2024, 10:52:03 »
Приветствую. В самом начале данной темы есть архив с лейкой. Программа Лаут его не может открыть. Что с ним не так. Года 4 назад скачивал, открывал, делал все было нормально.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 6155
  • хейтер и пессимист :crazy:
Re: Тёплый, ламповый, домашний.
« Ответ #5644 : Марта 02, 2024, 10:55:45 »
Прочитал, удивился, скачал - без проблем открыл... ЧЯДНТ? :)

Оффлайн Алекс770610

  • Новичок
  • *
  • Сообщений: 3
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #5645 : Марта 02, 2024, 11:11:19 »
Таааак... А можно тогда ссылку на программу?

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 6155
  • хейтер и пессимист :crazy:
Re: Тёплый, ламповый, домашний.
« Ответ #5646 : Марта 02, 2024, 11:13:12 »

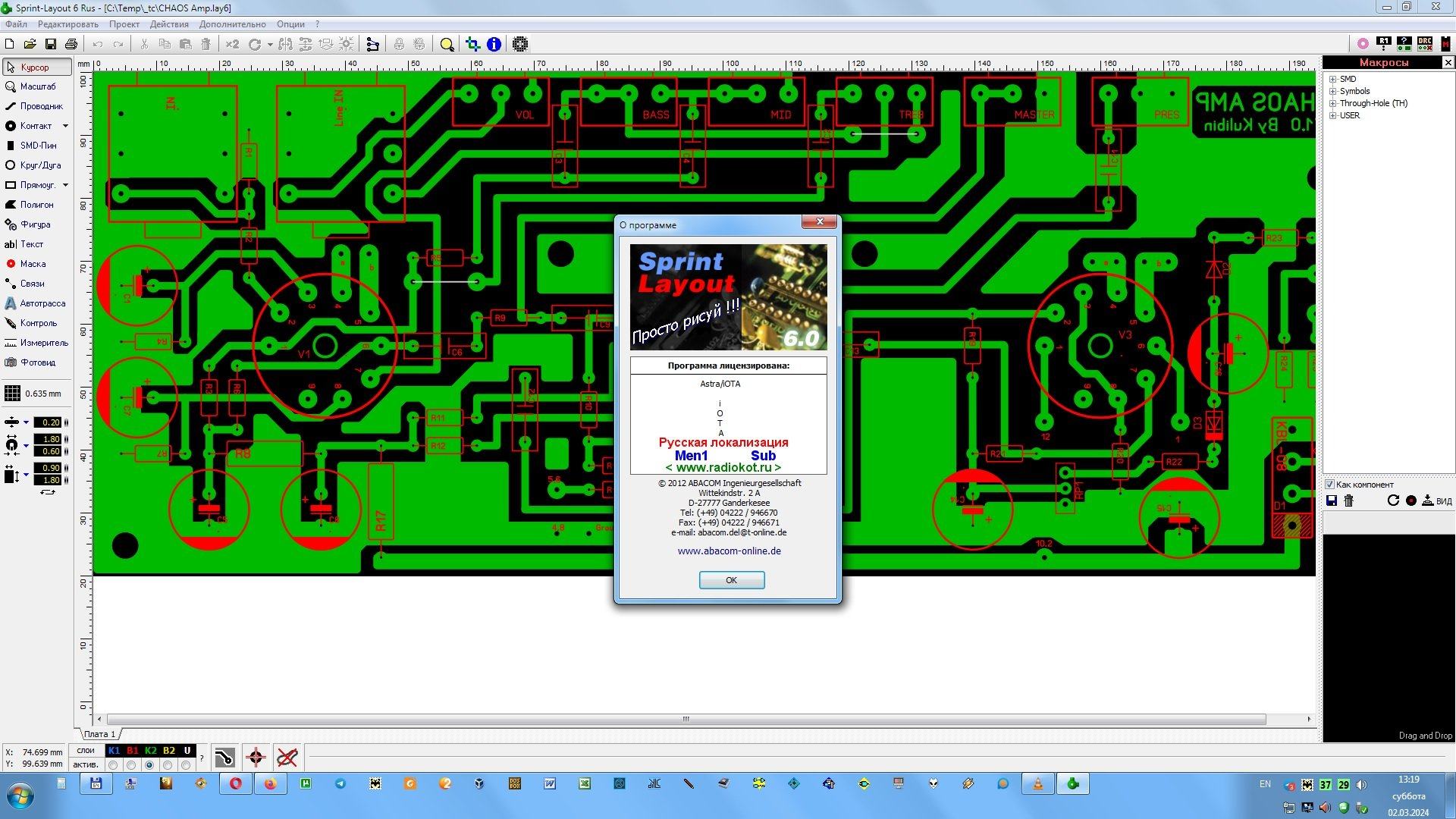

Sprint Layout 6 https://sprint-layout.ru/
Гугль не работает? :)

Оффлайн Алекс770610

  • Новичок
  • *
  • Сообщений: 3
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #5647 : Марта 02, 2024, 11:17:42 »
Да я разные пробывал уже версии. Пишет"it's keine SL Datei"

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 6155
  • хейтер и пессимист :crazy:
Re: Тёплый, ламповый, домашний.
« Ответ #5648 : Марта 02, 2024, 11:20:32 »
 ???

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2886
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #5649 : Марта 02, 2024, 13:30:43 »
Собрал выходничок



Оффлайн Сергей Рубцов

  • Частый посетитель
  • **
  • Сообщений: 133
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #5650 : Марта 02, 2024, 13:32:20 »
Алекс770610,  Можно попробовать и эту версию. https://disk.yandex.ru/d/cumldzBkl18wsQ
 Сам в ней работаю. Ссылка от Славы Зен. https://universe-zen.ru/

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2886
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #5651 : Марта 02, 2024, 18:50:04 »
Такая компоновка нарисовывается. Вроде как место позволяет даже дроссель под шасси не прятать. Да и с развесовкой так все гут должно быть.


Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 7499
  • Код пишу, на досуге на проволоку нажимаю.
Re: Тёплый, ламповый, домашний.
« Ответ #5652 : Марта 02, 2024, 18:58:05 »
Medvedeff8, а можешь рассказать о собственных впечатлениях 6п23п <-> 6н6п ? Звук, срок службы и т.д.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2886
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #5653 : Марта 02, 2024, 19:14:20 »
Ну как бы и то, и другое двойной триод, коих тут не особо жалуют в оконечнике, но разница есть. По сроку службы даже не скажу, поскольку пока еще ни в одном построенном мною аппарате не умерла ни одна лампа, хоть и рассказывают, что мол, 23-я на выходе долго не живет. Еще как живет, главное смещение правильно выставить.
Касательно звука, 23-я более трескучая в подгрузе, и в подгруз она конечно же раньше входит, чем 6н6п. 6н6п же более низастая, больше запас по чистому, и по мощности тоже. В целом, в комплексе с хорошим выходником получаем вменяемый звук небольшой ценой. К тому же, благодаря золотоухим удифилам, ценник на 23-ю удивляет, а 6н6п можно еще взять за вменяемые деньги. Ну у меня пока есть запас и тех, и других, так что пока не парюсь. В дальнейшем можно переходить на 12bh7, или на ecc99, когда совковые запасы закончатся.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2808
  • Поциент с Масквы
    • Surfin Bird
Re: Тёплый, ламповый, домашний.
« Ответ #5654 : Марта 02, 2024, 20:42:34 »
Вот, на неделе вернусь в город, воткну  6н23п и 6н6п в макет,  послухаю в чем там цимес, посравниваю с мелковатными  пентодишками  :o
