Экранировка фольгой только от промывки мозгов из космоса помогает Если магнитное поле прет, то экранировка толстым железом разве что спасет.
Токи покоя выходных ламп устанавливаются отдельно?

Да в питании уже все детали проверил. Все норм.

Kulibinbig, По цитатам от 599 сообщения:
- в СРТ не было схемы питания. В СРТ-2 питание все объединено по землям, в том числе и накал. Пишут верно, но там явная самодеятельность относительно моих схем.
- разводка земель прям как я описываю везде и всюду.

Посмотрел внимательно схему 44-го.
Итак, по питанию - С38 надо не менее 47 мкФ, а лучше поболее. Вплоть до 100 мкФ.
Питание преампа и петли лучше отделять резистором от анодки мощника. Хотя бы 470 ом поставь если жалко напряжение терять.

Ну и в целом по схеме - R55 слишком большой для такой мощности. Там надо порядка 22-33К ставить. Презенс будет более адекватно рулиться.
Светодиоды надо подключать параллельно реле. Нет никакого смысла в потере напряжения.

Ну и цепь смещения я бы сделал по классике, она просто надежнее. А тут если движок подстроечника оторвется , то привет.

Спасибо за советы. Буду делать. Как и что получится - напишу.

... и добавил:

Господа, кому нужно шасси из нержавейки? Совершенно на халяву. Но только в Питере. Никуда отсылать не буду. Приезжайте, забирайте. Размеры ДхШхВ  450х170х55мм.

Блиин) ну почему так) в Пермь прям очень надо, может как-то.... Сговоримся)

Это как обычно гемор с почтой россии. Посылка дороже шасси будет. Т. К.тяжелое, нержа толстая. Да и габарит....

транспортная компания любая, цена доставки пофиг, придержи пжлст, я там человеку наберу завтра попрошу, только знать надо где территориально находишься)

Ок, подожду. Метро Ладожская.

спасибо)

Ну и цепь смещения я бы сделал по классике, она просто надежнее. А тут если движок подстроечника оторвется , то привет.

Прошу прощения что немного мимо темы, но возникла необходимость, воткнуть ревер (педалька) в комб в котором нет разрыва, и самое важное - нет возомжности сильно переделывать схему! и пока в голове крутится идея воткнуть сигнал в катод фазика )) но от куда снимать...

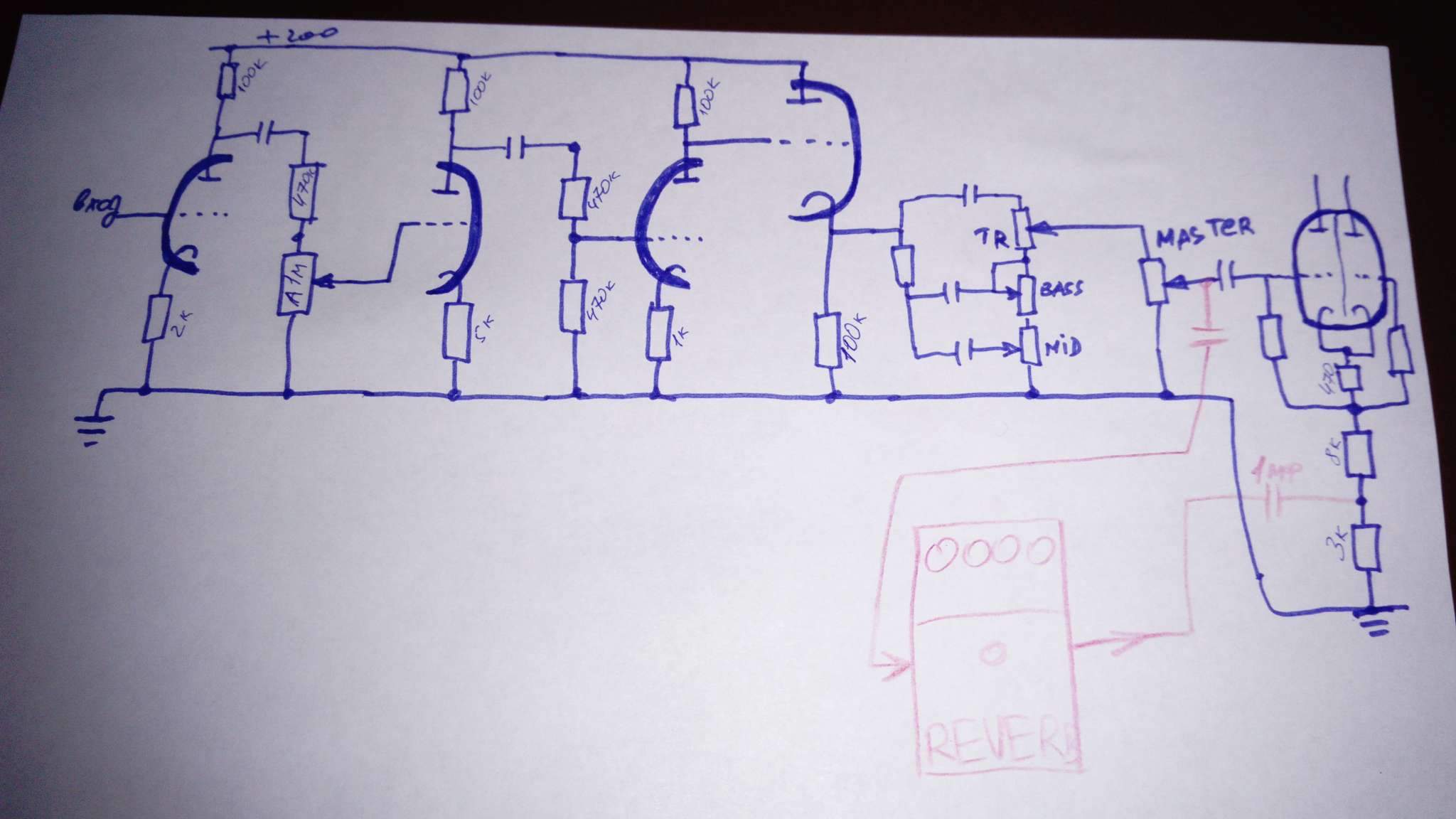

комб условно как на картинке, лишнее не стал рисовать - преамп из двух ламп,  оконечник двухтакт - красным рисую от куда хочу взять сигнал и куда его потом отправить.
Естественно о прозрачности и качестве речь не идет, да и смысл тут в примешивании к основному сигналу, хоть какого грязного, лишь бы ревербнутого. Сигнал конечно и до темброблока  можно снять (все равно повторитель) - для согласования с педалькой и потенциометр поставить... но на сколько сама идея рабочая ?
