точное рассверливание отверстий на примочке
« : Января 29, 2021, 19:37:24 »
Парни подскажите технологию, с помощью которой можно в домашних условиях точно и ровно высверлить отверстия для джеков, потов, кнопки в корпусе 1590В?
видел где-то что можно распечатать шаблон, приложить и наметить, шоб было четенько.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3851
  • Репутация: +633/-7
  • хейтер и пессимист :crazy:
Re: точное рассверливание отверстий на примочке
« Ответ #1 : Января 29, 2021, 20:09:39 »
Вопрос очень сложный, сие тайное знание очевидно утеряно, так как таким сложным вещам обучали например в ФЗУ (фабрично-заводское училище) в начале прошлого века.... А если серьезно - линейка, угольник, в идеале штангенциркуль и шило в качестве чертилки. И минимальные навыки черчения, когда то в школе обучали, сейчас не знаю.
Ну а в современных условиях есттественно проще распечатать картинку с центрами отверстий, накернить хотя бы тем же шилом и после этого при помощи качественных свёрел и прямых рук просверлить. И последний компонент во всём процессе будет определяющим.
Вот как то так :)

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7914
  • Репутация: +2314/-17
  • Atypique
Re: точное рассверливание отверстий на примочке
« Ответ #2 : Января 29, 2021, 21:07:55 »
Как аккуратно просверлить отверстия?
1) Наклеиваем на поверхность примочки широкий малярный скотч;
2) Расчерчиваем на нём ручкой пересекающиеся оси отверстий;
3) Керним места пересечения осей - в качестве кернера идеально подходит острый строительный дюбель;
4) Слегка рассверливаем углубления тонким сверлом;
5) Сверлим сквозные отверстия сверлом 2...3 мм;
6) Рассверливаем отверстия до нужного диаметра ступенчатым сверлом;
7) Сдираем с поверхности защитный скотч и любуемся результатом :)

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3851
  • Репутация: +633/-7
  • хейтер и пессимист :crazy:
Re: точное рассверливание отверстий на примочке
« Ответ #3 : Января 29, 2021, 21:13:18 »
Позволю себе заменить пункты 5-6 на случай если отверстия более 9мм не нужны:
5 - сверлим сквозные отверстия сверлом 1,5-2мм
6 - рассверливаем сверлом по дереву, например таким

всё таки цена ступенчатого сверла может несколько огорчить, а заточки подобных свёрел десятка на 3, а то и больше, отверстий хватает.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: точное рассверливание отверстий на примочке
« Ответ #4 : Января 29, 2021, 21:20:11 »
Geezer, я-бы только дополнил, что кернить следует подкладывая что-то плоское и массивное, но не под корпус, а непосредственно под обрабатываемую поверхность, по тому, что например Gainta, даже от несильного удара керном ощутимо прогибается
« Последнее редактирование: Января 29, 2021, 21:21:43 от alkuz »

Оффлайн Олег Дяглев Автор темы

  • Эксперт
  • *****
  • Сообщений: 1203
  • Репутация: +314/-2
  • GuitarPlayer.Ru fan!
Re: точное рассверливание отверстий на примочке
« Ответ #5 : Января 29, 2021, 21:21:46 »
Geezer, для пункта 2 нужен столярный уголок или корпус не имеет прямых сторон (90 градусов)?

... и добавил:

и еще там на потах торчат штоки это для фиксации, чтоб не прокручивался пот, под них нужны отверстия или тупо отломать их?
« Последнее редактирование: Января 29, 2021, 21:24:23 от Олег Дяглев »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: точное рассверливание отверстий на примочке
« Ответ #6 : Января 29, 2021, 21:24:29 »
Цитата: Олег Дяглев от Января 29, 2021, 21:21:46
Geezer, для пункта 2 нужен столярный уголок или корпус не имеет прямых сторон (90 градусов)?

разметка базовых точек осевой лини с двух сторон, дает вполне допустимую точность

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3851
  • Репутация: +633/-7
  • хейтер и пессимист :crazy:
Re: точное рассверливание отверстий на примочке
« Ответ #7 : Января 29, 2021, 21:31:11 »
Цитата: Олег Дяглев от Января 29, 2021, 21:21:46
и еще там на потах торчат штоки это для фиксации, чтоб не прокручивался пот, под них нужны отверстия или тупо отломать их?

Отверстия желательны, но не обязательны. Можно отломать.
Если толщина корпуса позволяет, можно под них высверлить углубления с изнаночной стороны. Если корпус тонкий, но диаметр крутилки будет больше диаметра корпуса пота и перекрывать место дырки под шток, то опять таки "по феншую" можно просверлить.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7914
  • Репутация: +2314/-17
  • Atypique
Re: точное рассверливание отверстий на примочке
« Ответ #8 : Января 29, 2021, 21:47:27 »
Цитировать
или тупо отломать их?
Обломать их безжалостно. Во всех зарубежных руководствах по сборке примочек их обламывают.
Для фиксации положения потенциометра капнуть под него на корпус каплю любого эластичного клея.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: точное рассверливание отверстий на примочке
« Ответ #9 : Января 29, 2021, 23:45:18 »
Я всегда сверлю под эти штоки сквозные отверстия, так лучше фиксация без поворотов . Потом они всё равно краской заливаются, и не так видно . А если сверху будет фальшпанель то тем  более

Оффлайн Виолет Поносов

  • Эксперт
  • *****
  • Сообщений: 1970
  • Репутация: +299/-19
    • VarrAmp.com
Re: точное рассверливание отверстий на примочке
« Ответ #10 : Января 30, 2021, 04:08:36 »
ручка же закроет шток, какие проблемы?

... и добавил:

по теме - раньше сверлил ручным шуруповертом с разметкой на глаз - в целом, для пробных экземпляров вполне сойдет, да и быстро выходит. Сейчас решил попробовать шасси рассверлить на фрезерном станке но уже на этапе эскиза вижу насколько сложнее все будет, да и даже выставить заготовку в тисках уже целое дело.
« Последнее редактирование: Января 30, 2021, 04:29:04 от Виолет Поносов »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3851
  • Репутация: +633/-7
  • хейтер и пессимист :crazy:
Re: точное рассверливание отверстий на примочке
« Ответ #11 : Января 30, 2021, 05:13:34 »
Ручка может быть диаметром меньше, чем диаметр потенциометра и шток будет виден.

Может станок сверлильный легче будет? Хотя сейчас они универсальные, совмещённые всё чаще... Отвинтить тиски и крепить прижимами напрямую к координатному столику по моему самое верное решение.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89904
  • Репутация: +9866/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: точное рассверливание отверстий на примочке
« Ответ #12 : Января 30, 2021, 10:41:25 »
Шток - зависит от очень многих нюансов. Часто он просто длиннее чем панель и выкусывать половину ну так себе... А если автоматический печатный монтаж с большой платой, то он вообще мешает. И поты без проблем фиксируются без лишних проворотов за счет платы.

Виолет Поносов, Пот 24мм и ручка 19мм классическая комбинация, отверстие для штока вылезает за ручку. Выглядит это погано. Да даже классический 32мм клюв не прикрывает это отверстие.

Оффлайн Виолет Поносов

  • Эксперт
  • *****
  • Сообщений: 1970
  • Репутация: +299/-19
    • VarrAmp.com
Re: точное рассверливание отверстий на примочке
« Ответ #13 : Января 31, 2021, 02:23:51 »

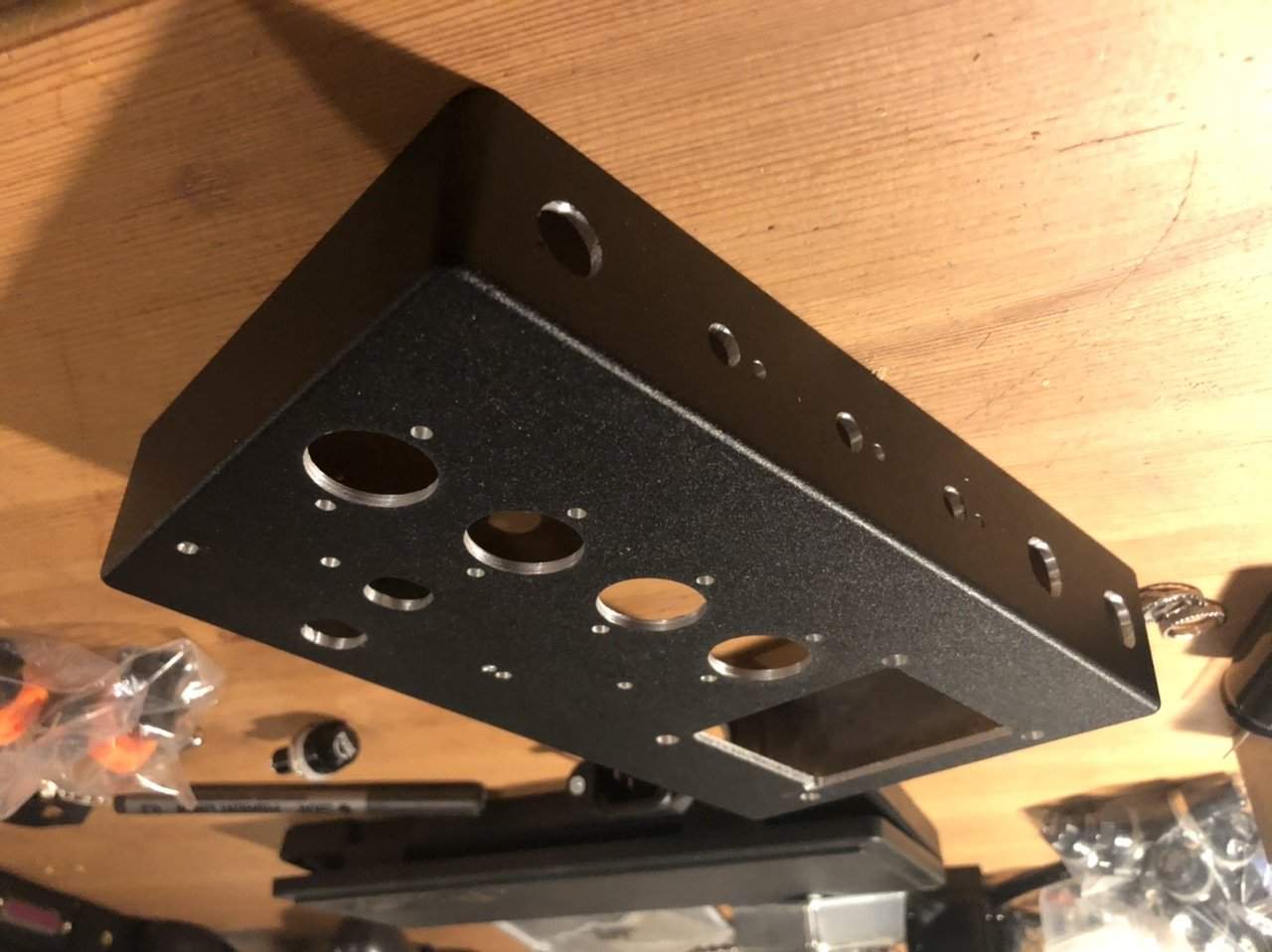

вот и нафрезеровал, пару ошибок на миллиметр допустил, но в целом - красота!

Оффлайн Виолет Поносов

  • Эксперт
  • *****
  • Сообщений: 1970
  • Репутация: +299/-19
    • VarrAmp.com
Re: точное рассверливание отверстий на примочке
« Ответ #14 : Февраля 02, 2021, 13:44:14 »

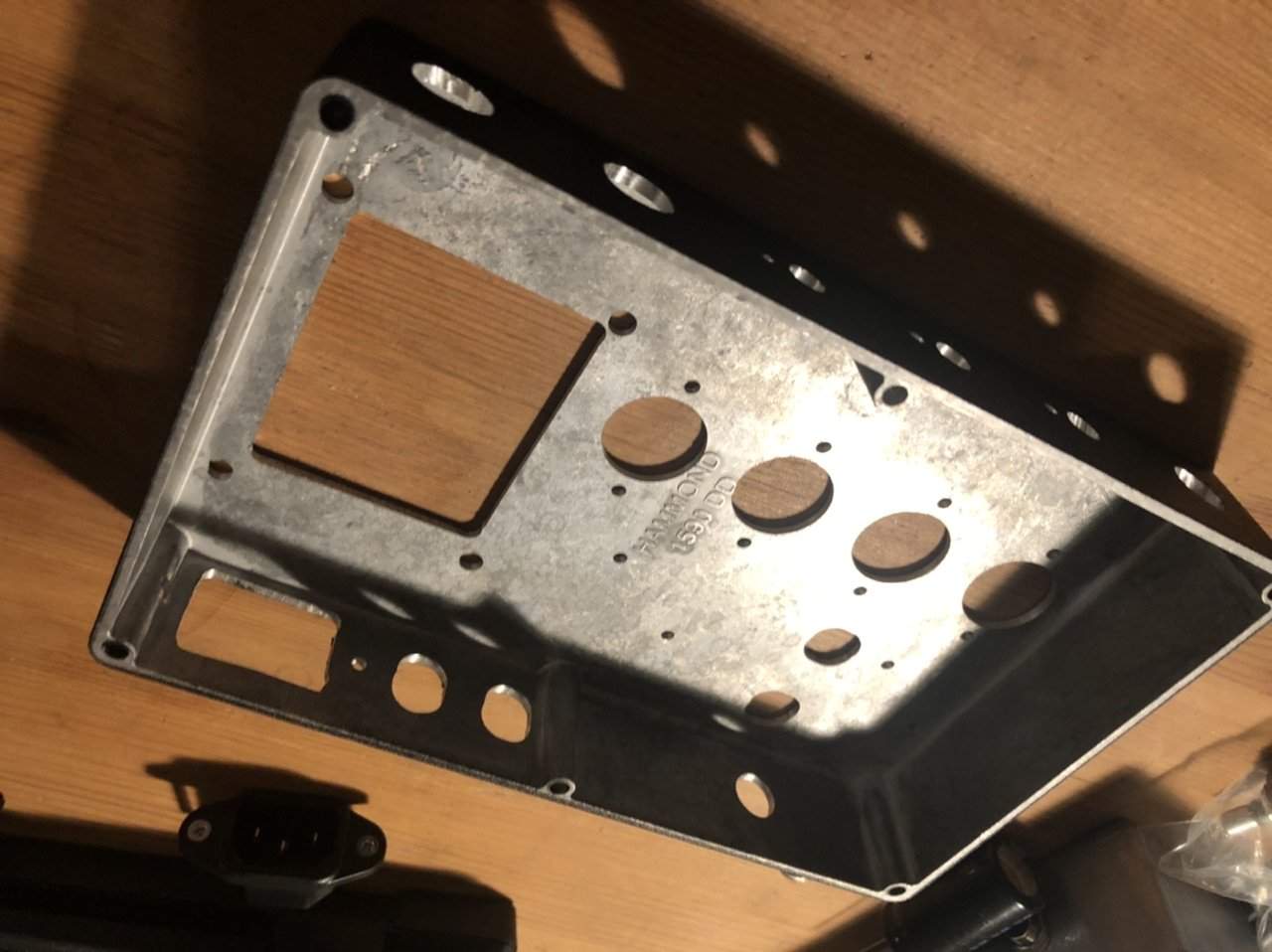

апдейт: фрезерный станок чудесно обрабатывает небольшие силуминовые корпуса, но когда я попробовал фрезернуть 1550H - оказалось, что силумин сильно гнется и вибрирует, заготовка уезжает на несколько миллиметров под фрезой, кое-как допилил вставляя распорки между тисками и обрабатываемой плоскостью (при этом корпус ощутимо пучит наружу). В общем, в конце дня накернил пару отверстий в донышке и просверлил просто в руках на весу шуруповертом с огромным облегчением. Зато приобрел опыт в металлообработке и вплотную приблизился к сборке собственного ланчбокса - осталось только распаять!
