У Эллиота на сайте написано, что для 600 ом эта схема не сильно подходит. Чтоб раскачать пружину в 600 ом на 6и кГц нужно 11 с гаком вольт rms. Эта схема с питанием 15в выдаст вольт 8 rms, если всё правильно сделано.

600ом пружина для ламповых/трансформаторных драйверов. Или переделывать в обычный вариант, без токовой оос. Но тогда нужно будет сильнее срезать низ.

Спасибо за ответы, сначала попробую уменьшить C5, может прокатит. В этой статье https://sound-au.com/articles/reverb.htm Эллиот пишет, что можно использовать трансформатор перед входом пружины, чтобы снизить импеданс. В статье идет речь про трансформатор 1 кОм: 8 ом со средней точкой, но где такой можно достать? Там так же написано, что может подойти обычный сетевой трансформатор 230 В на 12-0-12 В. Подойдет ли вот такой вариант https://ruelectronics.com/transformatory-i-drosseli/transformatory-50gts/ei35-20-220v-to-2x12v-2-5w/? И если да, то нужно ли что-то переделывать в схеме имеющегося драйвера?

1) там схема с токовым управлением, которая уже вгоняет в пружину ровную АЧХ тока, как и нужно... можно переделать на управление напряжением,  но тогда придется делать напряжение с завалом низа 20дБ на декаду  (1ый порядок), чтоб получить на индуктивности ровный ток.
2) транс на 600 ом не нужен,  нужно просто любой повышающий 1:2, 1:3, 1:4... Чтоб завалить импеданс в 4, 9, 16 раз соответственно.  Даже маленький линейный уже подойдет. Сетевой - возможно тоже.
2×12=24. 230/24=9.5, получается транс 1:9.5, приведенное будет 600/(9.5)^2=6.6 ом. По мне - мало, выходные транзисторы будут сильно греться.  Я бы поискал сетевой с 2×24в.
3) переделывать в схеме естественно нужно будет сопротивления/кондеры в токовой оос, подогнав их под ПРИВЕДЕННОЕ сопротивление (то, которое драйвер будет видеть на входе транса). Например при трансе 1:2 600/4= 150ом.
При 1:4 - 600/16=37.5 ом.

P.S.: с такой схемой питания +/-15в не достаточно, чтобы загнать 3мА нужного тока в пружину на верхах. Это не обычное управление, тут пружина в цепи оос. Подреза низа достаточно,  просто убрать постоянку. "Завал" уже делает схемотехника

tube-freak, Если есть проблемы, значит недостаточно вкачивает ток. Так то и по схеме видно, что вделано все относительно нормально. Но сама схема рассчитана на меньшее сопротивление возбуждающей катушки.

И да, срез НЧ по входу раскачки это тоже схемотехника.

👍

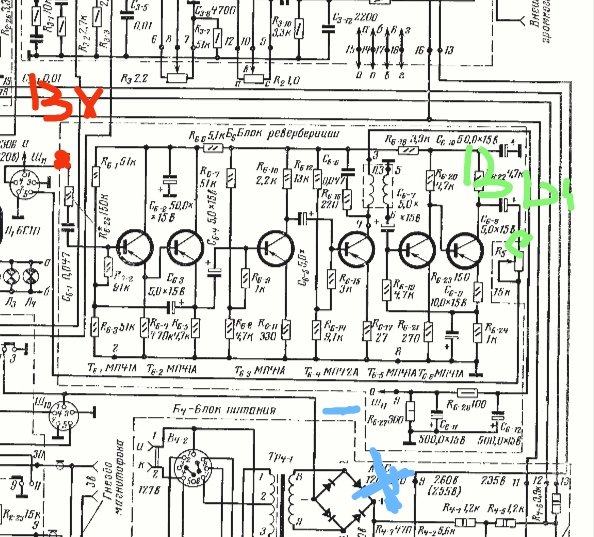

Так а там даже делать ничего не надо, всё готовое собрано на самом ревере. Если оно исправно, то просто включить в свой усилитель и послушать результат
Схемы доступны без проблем вроде: https://rem-tv.net/stuff/iolanta-ural-7

Так берём любую понравившуюся схему с ревером, родной выкидываем вместе с драйвером и усилителем на выходе и впаиваем этот ревер. А то, что масса плюсовая - не понимаю почему из этого проблему разводят.
На входе и выходе по сигналу конденсаторы есть, значит по постоянке мы развязаны. Если нет - добавим, не проблема.
Все металлические части, которые на плюсовой массе реввера сидят надо заизолировать от контакта с нашей схемой, минус питания подключить к нашему минусу, а на плюс подать сколько ему там по документации надо.

liapa81, Схема отбора и смешения смотри у Месы например. Просто резистор, например на 220-470К. До него забираем сигнал на ревер. После ревера и отреза постоянки (если это надо) ставим пот уровня ревера на 100к, с движка резистор на 100к  и на второй вывод первого резистора.  Проще некуда.

ну и для гитарного порекомендую по входу ревера подрезать излишек низа. 500-1000 пик норм.
