Теперь понимаю, что ко мне он попал после чьих то рученок). Попробую проверить покаскадно, где кроется собака.

Вот как раз тот случай, когда осциллограф был бы полезен
Ну можно конечно ц-шкой режимы посмотреть, может какие транзюки просто убиты теми шаловливыми ручками.

Да, да, да, я вроде уже не один раз рассказывал про телемастеров из 90-х, которые приходили к клиенту ВООБЩЕ БЕЗ приборов и тупо меняли все электролиты. Не помогло - нуштош...  Знаний у них в головах естественно не было никаких.

Хотя, конечно, проверить то стоит, но, повторюсь, посмотреть чего происходит в схеме с помощью осциллографа здесь как раз было бы очень хорошо. Вместо тупого выпаивания всех подряд деталей и проверки их на всетестере

Остаютсся транзюки

Посмотрите напряжения на выводах транзисторов:
Т6-2/э
Т6-3/к
Т6-4/к
Т6-6/к
Везде должно быть примерно полпитания.
Вполне приемлемо, если там окажется 1/3...2/3 питания.

liapa81,  я что-то по схеме не понял, каким путëм в схему заходит минус питания. Кроме как через катушку в один каскад

я что-то по схеме не понял, каким путëм в схему заходит минус питания. Кроме как через катушку в один каскад

Схема, безусловно, ошибочна.

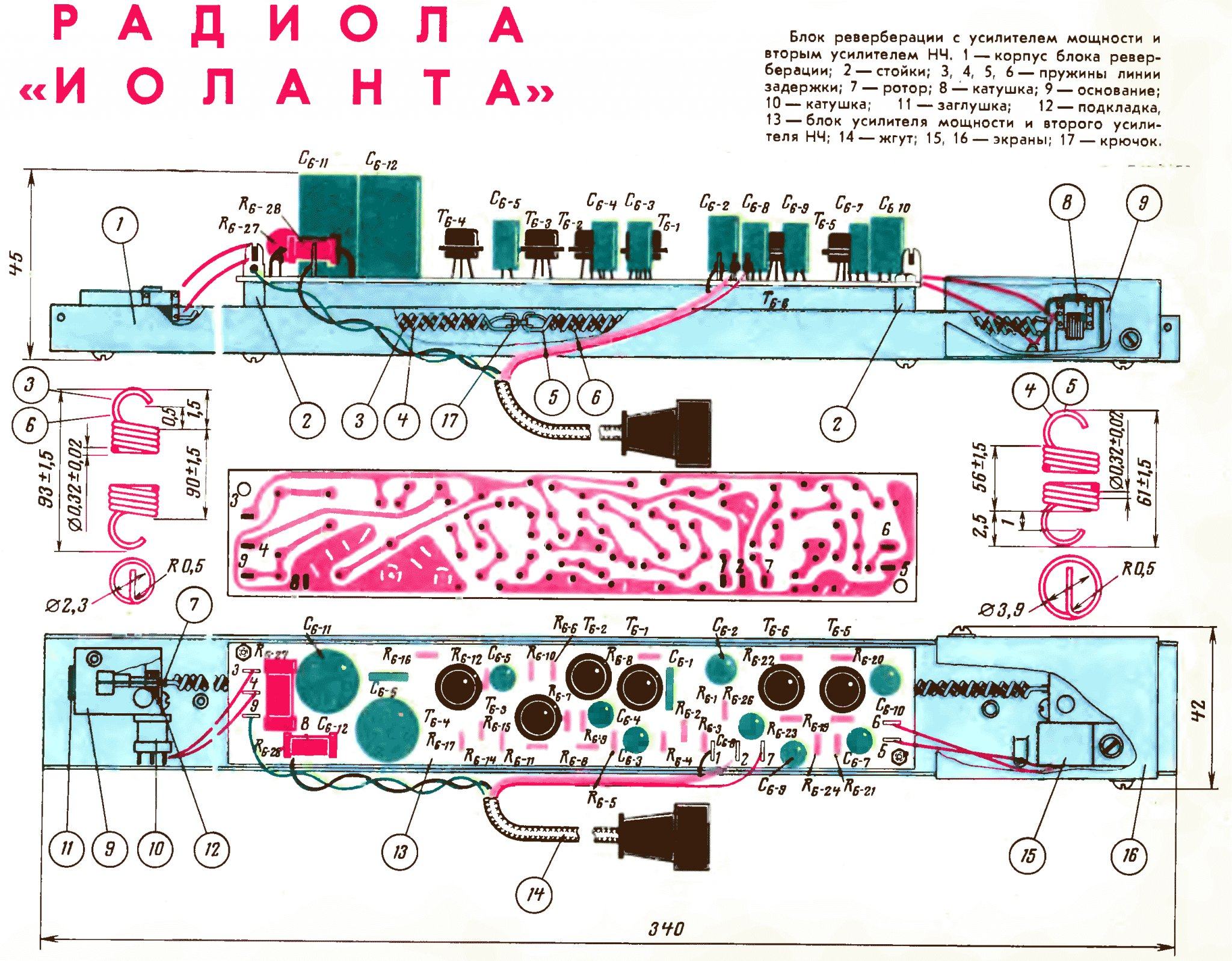

На схеме с ресурса esxema.ru питание логично поступает не только на вывод 3 передающей катушки, но и на шину питания, соединяющую резисторы 5,1 кОм и 3,9 кОм.
https://esxema.ru/wp-content/data/radio/Iolant.pdf

Греются правда не по детски резисторы на 300 и 100 и транзистор т6-4

Может греться транзистор, работающий на передающую катушку, если она имеет слишком низкое сопротивление.

Но самое интересное: схема ревербератора питается от шины накала (линия а), но где же его выпрямление?

Питание лучше сделать автономное - небольшой трансик, мостик, бочонок на 2200 мкФ и стаб 7809 (или 7812).

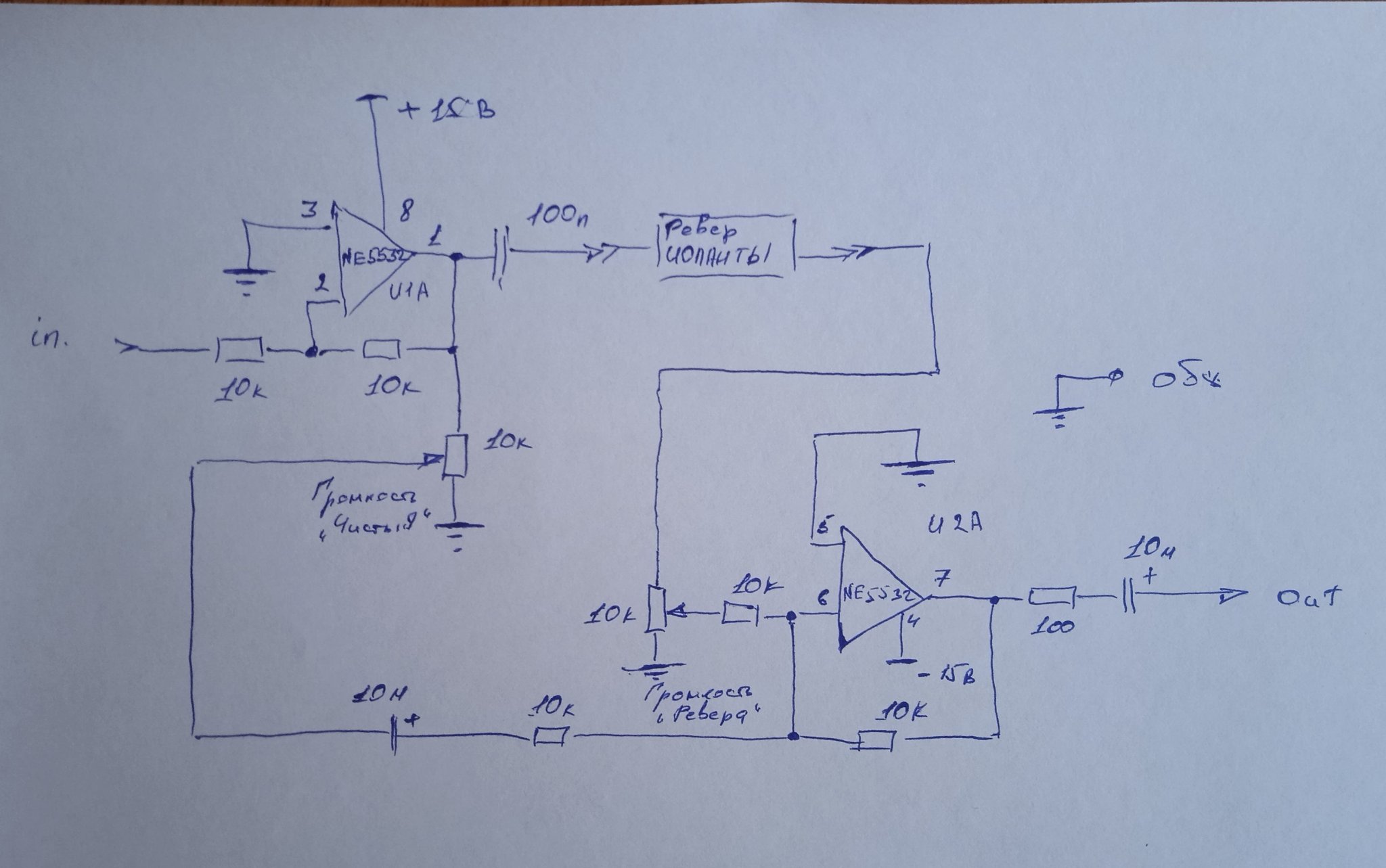

Прямой сигнал снимаем с эмиттера второго транзистора, а задержанный сигнал подмешиваем через потенциометр в базу третьего транзистора.

Надо сначала пощупать живьём, откуда в плане громкости лучше снимать сигнал - со второго эмиттера или с третьего.

Подавайте входной сигнал на неинвертирующий вход ОУ, чтобы получить высокий входной импеданс устройства.
