Таких вопросов я не задавал.
Мои вопросы в первом посте. Скопировать сюда?

1. В схемах различные номиналы резисторов и кондеров, также различные их типы и количество (у ggg на 1 кондер и рез больше). Почему? Зачем? Что это даёт? И не надо полный курс электротехники выкладывать.

Потому что так придумал разработчик. Почему?  - Потому что соображает в схемотехнике и ему так захотелось.

2. В какой из схем звучание ближе к оригиналу?

В оригинальной

3. Если все танталы и NP заменить на плёнку как это повлияет на звук? - (плотнее, мутнее и т.д. и т.п.)

При замене НП на пленку - звук становится ярче и верх более стерильный. Тантал на пленку - думаю что большой разницы не будет.

Mjollnir, Вот ты лень.
"1. В схемах различные номиналы резисторов и кондеров, также различные их типы и количество (у ggg на 1 кондер и рез больше). Почему? Зачем? Что это даёт? И не надо полный курс электротехники выкладывать.
2. В какой из схем звучание ближе к оригиналу?
3. Если все танталы и NP заменить на плёнку как это повлияет на звук? - (плотнее, мутнее и т.д. и т.п.)"

1)
- номиналы входного фильтра другие - частота среза другая. врятли услышишь разницу.
- на ггг доп фильтрация питания в виде  с12
- на ггг ещё нарисованй байпас при использовании кнопки 3дпдт(2 группы вход\выход и одна светодиод+резистор)
- на тонпаде указаны типы критичных конденсаторов. если использовать другие, то оригинального звука не будет. "работать будет, но не более" (с)
2) в любой, если использовать элементы, как в оригинале. Схемы идентичны.
3) будет дальше от оригинала. плёнка не панацея. сам не сравнивал.

Так пойдёт?

Mjollnir, Вот мое видение ответов на некоторые твои вопросы:

 - Собирай по тонпаду, я так делал - плата и схема - верочные, работают. Значит и у тебя работать будут.

 - Кондеры ставь какие есть, если заменить на пленку или на керамику танталы, особой разницы ухом не услышишь, особенно, если юзать педаль, как грелку для хайгейна. Неполярные электролиты тоже с легкостью можно заменить на пленку. Звучание изменится, ИМХО, незначительно.

Вот как надо, спасибо.
Те самые NP какие посоветуете? И кондеры на 63В брать или меньше?

Вот как надо, спасибо.
Те самые NP какие посоветуете? И кондеры на 63В брать или меньше?

Бери вольт на 16, если найдешь. Это сильно с запасом. А более высоковольтные могут в корпус педали не влезть.
Что значит, "какие NP"? У нас в России особо я выбора не видел. Хотя покупал NP только однажды и как раз для скримера.
И еще: я не зря посоветовал кит от гитарамании - стоит недорого и все в одном месте. Правда, там, кажется "те самые" кондеры не NP и другие "не труЪ".
Для звука еще будет интересно поиграть с операционнниками: ставить по очереди JRC4558, TL072, NE5532(кажется) OPA какой-нибудь и т.п.

Вообще говоря, уже давно пора переходить от слов к делу: спаять на макетке хотя бы из того, что есть и послушать. А потом уже приступать к многочисленным модам этой многострадальной схемы: менять кондёры, диоды и операционники - нарабатывать СВОЙ персональный практический опыт. Это, кстати,  и есть самое интересное в примочкостроении. И не надо заморачиваться по поводу аутентичности компонентов - не это главное.
Желаю успеха.

Точно, поддерживаю. Надо сначала собрать, чтоб заработало всё.

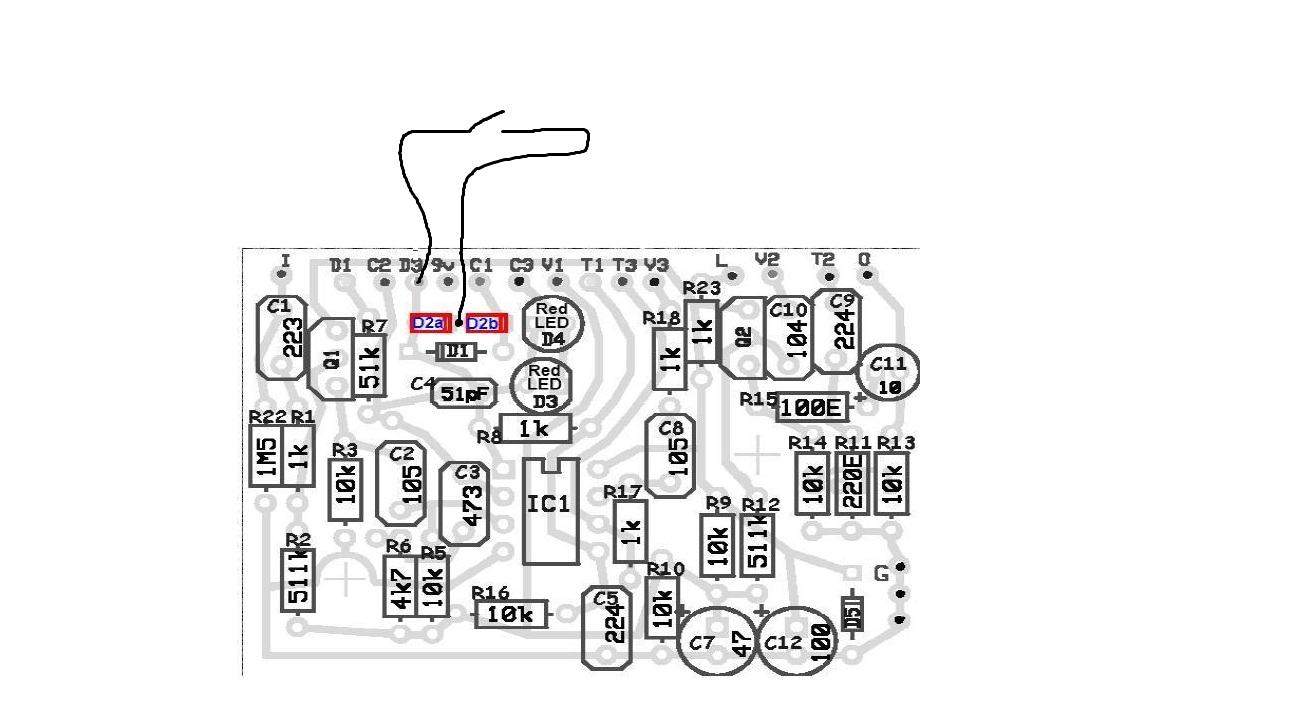

fed13fed, один из диодов Д2(а,б) закорачивать

fed13fed, аааааааааааааааааааааааааа. симметрия - 2 встречнонаправленных светодиода. асимметрия - в одной ветви один диод, в другой два.

симметрия - 2 встречнонаправленных светодиода. асимметрия - в одной ветви один диод, в другой два.

тааак...я правильно понял, что ограничение может создаваться двумя способами:
1. Светодиодами красными 3мм которые (D3, D4)
2. Диодами типа 1n914 или другими (D1, D2)

а ещё можно сделать что бы в режиме ограничения диодами (D1, D2) второй диод (D2) как бы разбивался на D2a, D2b, т.е. просто следует поставить 3 диода (D1, D2а, D2b) и тумблером переключаться между просто связкой "D1+D2a" (симметрия) и связкой D1+D2a+D2b (ассиметрия)? или я вообще не понял смысла?

... и добавил:

Makaroff, с меня плюс

runing,


... и добавил:

runing, я прошу, объясните, пожалуйста.
