Tube Screamer постройка
« : Марта 26, 2009, 00:26:56 »
Закралась в голову навязчивая идея смастерить девайс.

где лучше заказать элементы, корпус, фурнитуру(крутилки для потенциометров), кнопку  ну и сами поты?

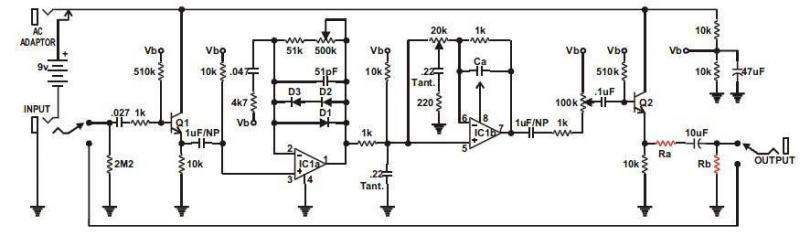

схемку нашел на www.tonepad.com

может кто делал уже, поделитесь опытом в общем
« Последнее редактирование: Марта 28, 2012, 03:07:59 от _SlipknoT_ »

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2490
  • Репутация: +231/-18
  • Я в печали
Re: Tube Screamer постройка
« Ответ #1 : Марта 26, 2009, 01:00:51 »
В Ерасовском инет магазе.
Я себе делал, прада схему перекроил напрочь, убрал электронный ключ и буфера сделал на операционниках.

Оффлайн serginio78

  • Эксперт
  • *****
  • Сообщений: 1189
  • Репутация: +43/-10
  • Зарегистрированный
Re: Tube Screamer постройка
« Ответ #2 : Марта 26, 2009, 09:50:14 »
Делал по тонпадовской схеме. Всё работает, всё замечательно. Сначало микрухи 4558 и потцов нормальных не было. Поставил советские потцы и микруху ТЛ072. Потом заказал потцы у Ерасова, а микруху в о местном магазине.
Кондюков танталовых не нашёл, ставил плёнку.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 76973
  • Репутация: +6393/-1361
  • Санкт-Петербург
    • AZG CUSTOM
Re: Tube Screamer постройка
« Ответ #3 : Марта 26, 2009, 10:27:18 »
пленка лучше чем тантал в данном случае. микруху подбирать под требования. 072 тоже там работает хорошо, звучит прозрачнее.

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • Репутация: +7/-0
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #4 : Марта 26, 2009, 14:24:13 »
а в ерасовском магазе искал каждый элемент (что то там половины нет)? или же как то можно им туда прислать весь список чего надо?

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2490
  • Репутация: +231/-18
  • Я в печали
Re: Tube Screamer постройка
« Ответ #5 : Марта 27, 2009, 03:41:38 »
AZG, Я еще с диодами экспериментировал, 1n4148 по моему лутче звучат чем 1n914

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 76973
  • Репутация: +6393/-1361
  • Санкт-Петербург
    • AZG CUSTOM
Re: Tube Screamer постройка
« Ответ #6 : Марта 27, 2009, 09:46:04 »
Bulldozerrr, диоды тоже на вкус и цвет. Я вообще ставил несимметричное ограничение.

Оффлайн serginio78

  • Эксперт
  • *****
  • Сообщений: 1189
  • Репутация: +43/-10
  • Зарегистрированный
Re: Tube Screamer постройка
« Ответ #7 : Марта 27, 2009, 23:10:39 »

Bulldozerrr,  как раз я 1n914 не нашёл, и поставил 1n4148. Звук мне понравился.

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10516
  • Репутация: +685/-325
  • DIY - my life
Re: Tube Screamer постройка
« Ответ #8 : Марта 29, 2009, 01:04:23 »
А кто какой тубскример посоветует собрать?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 76973
  • Репутация: +6393/-1361
  • Санкт-Петербург
    • AZG CUSTOM
Re: Tube Screamer постройка
« Ответ #9 : Марта 29, 2009, 10:10:45 »
_SlipknoT_, 808-й

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10516
  • Репутация: +685/-325
  • DIY - my life
Re: Tube Screamer постройка
« Ответ #10 : Марта 29, 2009, 15:35:28 »
AZG, ok! кстати мое мыло slipknot_makar(dog)rambler.ru

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 76973
  • Репутация: +6393/-1361
  • Санкт-Петербург
    • AZG CUSTOM
Re: Tube Screamer постройка
« Ответ #11 : Марта 29, 2009, 16:35:12 »
AZG, ok! кстати мое мыло slipknot_makar(dog)rambler.ru

Да вроде не забывал...

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • Репутация: +7/-0
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #12 : Марта 29, 2009, 21:54:41 »
а какая кнопка/ножной переключатель нужен туда?2 положения с фиксацией? сколько ушков на ней должно быть?

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3259
  • Репутация: +4349/-33
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Tube Screamer постройка
« Ответ #13 : Марта 29, 2009, 22:12:33 »
4everYoung, стандартно DPDT или 3PDT кнопка с фиксацией, в зависимости от способа и организации индикации.

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • Репутация: +7/-0
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #14 : Марта 29, 2009, 22:36:25 »
sbe77, спасибо. Хочется чтоб при нажатой кнопке диод мигал или горел, это какую кнопку надо?

Если не сложно на схеме кнопка где? паять умею, а схемотехнику не очень знаю(



« Последнее редактирование: Марта 29, 2009, 22:48:47 от 4everYoung »
