Нормальной распечатки не было, так что обратную сторону показывать не буду
Главное что замыканий нет и всё припаяно.

ждём сообщения "всё спаял правильно, но не работает, помогайте, посоны"

Звук плотнее и мощнее, только чуток низких добавить надо.

В смысле будешь делать модификацию с ещё одной ручкой?

В смысле будешь делать модификацию с ещё одной ручкой?

More bass - remember that 4.7K/0.047uF network on the (-) input of the clipping amp? To give yourself more bass, increase that cap to about 0.1uF. The (-) input is pin 2.
Вроде того мб, завтра полезу поищу моды.
Надо всё это чудо в металлическую коробку запихнуть, фонит немного. Я от фона давно уже отвык(

У меня почти такая же плата. Кондеры тоже не вима, но звучит все суперски!! Правда я в нормальный корпус оформил, а не в коробку от орифлейма

Я нормальный корпус так и не нашёл, все какие-то гробы здоровенные. Нет ничего более постоянного, чем временное.
Всё это мне обошлось около 125 000 BYR, 14 $. Без стоимости медного купороса для травления.

upd: поменял 0.047 плёнку на 0.1 керамику, низких дохрена стало, так больше нравится.
Нашёл плёнку 0.22 и резюк 2.2к, завтра сделаю мод на гейн)

Думаю какой-нить спикерсим с маломощным усилком сделать по приколу.

спикер от lionsound, мощник на LM386

Может конкретные схемки есть чтобы мощник со спикером сразу?

http://milas.spb.ru/~kmg/

... и добавил:

см. пункт Микрооконечник для игры в линию версия 2

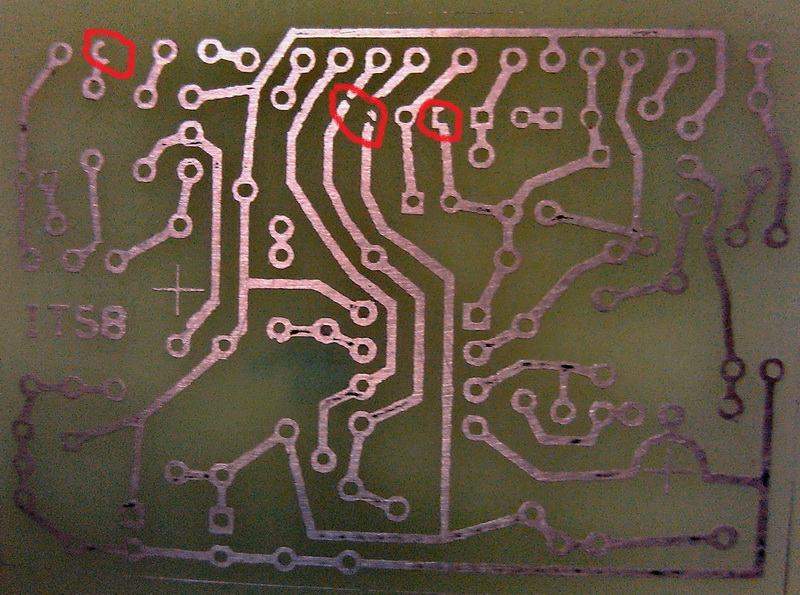

На пятачках ни разу не критично, пропаяй получше и все. В разрывы дорожек впаяй кусочки от ножек резисторов или конденсаторов -  работать будет.

Хотя, если есть желание и время - можно вытравить заново.

farookh1, EQ - эквалайзер.

Потцы бери с радиорынка...

Я так понимаю, что EQ-это ручка тона и на его место сгодится линейный потенциометр?

Ставь любой. Звучать будет. Просто регулироваться будет не с такой плавностью, как заложено производителем. Точнее, не с такой характеристикой.
