Автор Тема: Tube Screamer постройка  (Прочитано 177529 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2794
  • Репутация: +340/-21
Re: Tube Screamer постройка
« Ответ #30 : Апреля 09, 2009, 08:33:45 »
Как вариант, заказать здесь:
http://www.uniservice.msk.ru/catalog.php?part_id=1&group_id=23&cat_num=133

Ерасовский ИНЕТ маг вам в помочь

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • Репутация: +7/-0
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #31 : Апреля 09, 2009, 23:58:18 »

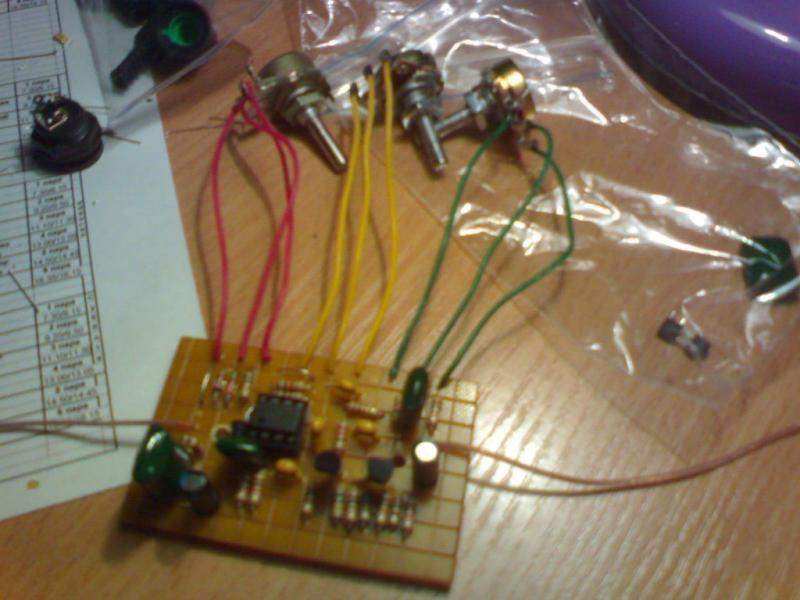

сегодня разжился кнопкой на 6 контактов, теперь осталось сварганить схемку для светодиода, чтоб светил и будем пробовать))) тут еще правда, не те конденсаторы местами запаял :crazy:уже исправил все, зато ОУ 4558 и транзистора, как на оригинале 2sс1815
« Последнее редактирование: Апреля 10, 2009, 00:05:30 от 4everYoung »

Оффлайн EARNEST

  • Новичок
  • *
  • Сообщений: 77
  • Репутация: +0/-0
  • Начинающий гитарист
Re: Tube Screamer постройка
« Ответ #32 : Апреля 11, 2009, 04:08:17 »
 :rolleyes: А что за плата и где можно купить такие же?  :rolleyes: :rolleyes:
P.S. можно такое же смастерить на макетной плате?

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • Репутация: +7/-0
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #33 : Апреля 11, 2009, 22:11:49 »
EARNEST, думаю возможно и на макетке, но по мне вытравить проще, я сам травил, по схеме с сайта tonepad.com. Там много всего можно сделать) а можно у них же и купить баксов за 12 что лb)


Сегодня уже корпус покрасил, завтра думаю испытаю все в сборе)
« Последнее редактирование: Апреля 11, 2009, 22:20:52 от 4everYoung »

Оффлайн Jabs

  • Завсегдатай
  • ***
  • Сообщений: 347
  • Репутация: +18/-0
Re: Tube Screamer постройка
« Ответ #34 : Апреля 12, 2009, 10:46:48 »
Сегодня уже корпус покрасил, завтра думаю испытаю все в сборе)
Жду семплов))) Очень интересно послушать ТС, тем более не фирмовый.

Оффлайн EARNEST

  • Новичок
  • *
  • Сообщений: 77
  • Репутация: +0/-0
  • Начинающий гитарист
Re: Tube Screamer постройка
« Ответ #35 : Апреля 12, 2009, 14:58:59 »
true bypass?

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • Репутация: +7/-0
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #36 : Апреля 12, 2009, 18:34:57 »
почти все собрано, только что то сопливет, весь день ковыряю и ничего( может снизойдет озарение.....

конечно же  true только лампочка наоборот горит, не захотелось схемку собирать...

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3358
  • Репутация: +5140/-39
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Tube Screamer постройка
« Ответ #37 : Апреля 12, 2009, 18:50:30 »
почти все собрано, только что то сопливет, весь день ковыряю и ничего( может снизойдет озарение.....
С этого места, по-подробнее.. ;)

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • Репутация: +7/-0
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #38 : Апреля 12, 2009, 23:43:45 »
ну вот схему собрал, засунул в корпус. все проводки пропаял и проверил по нескольку раз, смиряюсь с тем что индикатор горит, наоборот) но когда сигнал должен идти через схему, получаю либо солвсем глухой еле слышный звук, либо извиняюсь, пердеж какой то, грешу на конденсатор 51 пФ или потенциометр 470 коМ вместо 500

Оффлайн EARNEST

  • Новичок
  • *
  • Сообщений: 77
  • Репутация: +0/-0
  • Начинающий гитарист
Re: Tube Screamer постройка
« Ответ #39 : Апреля 13, 2009, 00:14:13 »
в чем проблема может быть?

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3358
  • Репутация: +5140/-39
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Tube Screamer постройка
« Ответ #40 : Апреля 13, 2009, 07:43:06 »
ну вот схему собрал, засунул в корпус. все проводки пропаял и проверил по нескольку раз, смиряюсь с тем что индикатор горит, наоборот) но когда сигнал должен идти через схему, получаю либо солвсем глухой еле слышный звук, либо извиняюсь, пердеж какой то, грешу на конденсатор 51 пФ или потенциометр 470 коМ вместо 500
Проверяйте монтаж на предмет ошибок, согласно схеме ..Чудес не бывает.. ;)

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • Репутация: +7/-0
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #41 : Апреля 13, 2009, 09:47:23 »
ничего, как найду скажу, с кнопкой разобрался, спаял как надо)опять придется бежать за элементами в которых не уверен :(

может еще потенциометры ножками к корпусу замкнулись. тож надо будет проверить, ну это уже на вечер занятие)
« Последнее редактирование: Апреля 13, 2009, 09:53:38 от 4everYoung »

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3358
  • Репутация: +5140/-39
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Tube Screamer постройка
« Ответ #42 : Апреля 13, 2009, 09:57:38 »
4everYoung, успехов.. :)

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • Репутация: +7/-0
  • DIYing for pleasure
Re: Tube Screamer постройка
« Ответ #43 : Апреля 13, 2009, 22:32:46 »
такс, дожили, сигнал получается теперь такой же почти как и без эффекта, только чуть глуше, не работает почему то на слух потенциометр овердрайва, тон и уровень меняют звук, ужас, вот напервый взгляд простая схема(((

Оффлайн EARNEST

  • Новичок
  • *
  • Сообщений: 77
  • Репутация: +0/-0
  • Начинающий гитарист
Re: Tube Screamer постройка
« Ответ #44 : Апреля 13, 2009, 22:36:54 »
Это твой первый опыт?
