Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 10904
  • Atypique
Re: Tube Screamer постройка
« Ответ #990 : Сентября 15, 2012, 19:36:05 »
Хе-хе, вы правы. Работать с такой платкой одно удовольствие!  ;)
Кстати, а с СМДюшками отлично работается на вот такой платке:
http://spectr-pcb.ru/show_pic.php?src=_mod_files%2Fce_images%2Fprototype_boards%2Fimg_8715.jpg&alt=7471&width=800&height=500
http://rockufa.ru/forum/index.php?action=dlattach;topic=14629.0;attach=40159;image
- здесь: модифицированный screamer + два отключаемых distortion'а (Ge или Schottky на выбор) + перестраиваемый peaker 2,8...4,2 kHz + противопесочный 8-order LPF.
Всё это добро вместе со сверхъярким светодиодом потребляет всего 2,4 mA. Корпусные компоненты находятся на обратной стороне платы.
http://rockufa.ru/forum/index.php?action=dlattach;topic=14629.0;attach=40155;image
« Последнее редактирование: Сентября 16, 2012, 07:18:26 от Geezer »

Оффлайн foxotik

  • Завсегдатай
  • ***
  • Сообщений: 449
  • я приду за тобой....
Re: Tube Screamer постройка
« Ответ #991 : Сентября 16, 2012, 22:06:10 »
Цитата: runing от Сентября 15, 2012, 10:34:57
Geezer, на такой плате легко можно собрать и стандартный (не облегчённый) скример.




а где такие платы можно найти? по радиорынку никак не видел. в Чипе тоже не встречал.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Tube Screamer постройка
« Ответ #992 : Сентября 16, 2012, 22:21:23 »
Я в ваших "Чипах" и "Дипах" не разбираюсь   ???

А так, то сколько угодно здесь.

Оффлайн Overrrdrive

  • Эксперт
  • *****
  • Сообщений: 1911
  • I love DIY.
Re: Tube Screamer постройка
« Ответ #993 : Сентября 16, 2012, 22:48:07 »
foxotik, искал плохо
http://www.chipdip.ru/catalog/show/pcb-breadboards.aspx

... и добавил:

правда прайс конский

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 13729
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Tube Screamer постройка
« Ответ #994 : Сентября 16, 2012, 23:24:13 »
Цитата: foxotik от Сентября 16, 2012, 22:06:10
а где такие платы можно найти? по радиорынку никак не видел. в Чипе тоже не встречал.

У нас таких на радиорынке валом  ???

Оффлайн fed13fed

  • Эксперт
  • *****
  • Сообщений: 1890
Re: Tube Screamer постройка
« Ответ #995 : Сентября 17, 2012, 09:24:17 »
Цитата: AntonVIP от Сентября 16, 2012, 23:24:13
У нас таких на радиорынке валом  ???

у нас в любом магазине, от древних магазов с древними советскими радиотоварами, до более приличных типа ВольтМастера. ???

Оффлайн Mikhail Soin

  • Частый посетитель
  • **
  • Сообщений: 183
    • Конструктор портфолио педагога
Re: Tube Screamer постройка
« Ответ #996 : Сентября 18, 2012, 09:47:57 »
1)Кто-нибудь пробовал ставить резики карбоновые композитные? Они вроде на звуковую окраску влияют...не?
2)В оригинале что за пленка зеленая\желтая полупрозрачная?

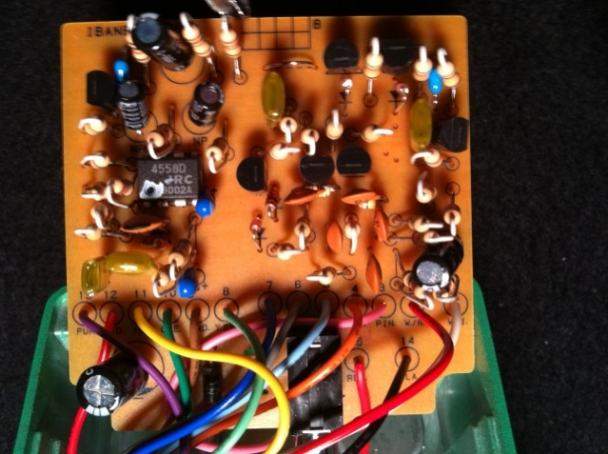

3)На GGG версия схемы облегченная? На фото ниже намного больше деталей... ???
« Последнее редактирование: Сентября 18, 2012, 09:51:19 от Mikhail Soin »

Оффлайн shish

  • Опытный
  • ****
  • Сообщений: 531
Re: Tube Screamer постройка
« Ответ #997 : Сентября 18, 2012, 10:00:22 »
Ух ты как микруха то бабахнула! :o

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Tube Screamer постройка
« Ответ #998 : Сентября 18, 2012, 11:11:29 »
Цитата: Mikhail Soin от Сентября 18, 2012, 09:47:57
1)Кто-нибудь пробовал ставить резики карбоновые композитные? Они вроде на звуковую окраску влияют...не?

В таких схемах не влияют.

Цитировать
2)В оригинале что за пленка зеленая\желтая полупрозрачная?

Нормальная плёнка.


Цитировать
3)На GGG версия схемы облегченная? На фото ниже намного больше деталей... ???

Просто там нет схемы электронного байпаса.


Цитата: shish от Сентября 18, 2012, 10:00:22
Ух ты как микруха то бабахнула! :o

У кого?   ???

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Tube Screamer постройка
« Ответ #999 : Сентября 18, 2012, 11:14:49 »
Цитата: shish от Сентября 18, 2012, 10:00:22
Ух ты как микруха то бабахнула! :o
Это оптический обман.  :) Всего-то ведомая только исполнителю дополнительная маркировка микросхемы.

Оффлайн Mikhail Soin

  • Частый посетитель
  • **
  • Сообщений: 183
    • Конструктор портфолио педагога
Re: Tube Screamer постройка
« Ответ #1000 : Сентября 18, 2012, 12:20:10 »
runing, а как называются-то кондеры эти "нормальные"? ;D

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: Tube Screamer постройка
« Ответ #1001 : Сентября 18, 2012, 12:33:46 »
Mikhail Soin, пленка...  :hmmm: Точная марка, я думаю, +100 к звуку не даст...

Оффлайн Mikhail Soin

  • Частый посетитель
  • **
  • Сообщений: 183
    • Конструктор портфолио педагога
Re: Tube Screamer постройка
« Ответ #1002 : Сентября 18, 2012, 13:03:07 »
Цитата: kynep от Сентября 18, 2012, 12:33:46
Mikhail Soin, пленка...  :hmmm: Точная марка, я думаю, +100 к звуку не даст...
да просто человеческое любопытство ))

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 10904
  • Atypique
Re: Tube Screamer постройка
« Ответ #1003 : Сентября 19, 2012, 01:45:55 »
"Точная марка, я думаю, +100 к звуку не даст..."
- именно так. Какие компоненты здесь не ставь, конкретная схемотехника не оставляет шансов верить в чудеса...  ;)

Оффлайн jack tube

  • Частый посетитель
  • **
  • Сообщений: 132
Re: Tube Screamer постройка
« Ответ #1004 : Сентября 19, 2012, 14:59:01 »
Добрый день друзья!  помогите с вопросом: какой или какие компоненты отвечают за серединестость скримера TS-9,и за чистоту звука, за объём и рисунок отвечает операционник как я понимаю?
В скримере мало середины что делать?
