Автор Тема: Угол гитарной стойки  (Прочитано 7635 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Doykovi4 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 175
  • Репутация: +3/-5
Угол гитарной стойки
« : Января 09, 2015, 21:08:38 »
Весь инет перерыл, готовых чертежей не нашел, только фото готовых.
Купить хорошую дорого и нужна не одна, а несколько. Хочу сделать из ДСП, а точнее из дверцей старой лакированной мебели. Или куплю многослойную фанеру для прочности.
Вот встал вопрос, какой угол должен быть, чтобы гитара надежно лежала и не опрокинулась назад со стойкой? Гитару по над стенкой облокотил, на глаз прикинул, что где-то 70-80 градусов. Но сами понимаете, вручную вырезать и ошибиться будет печально.
У кого уже готовая стойка есть, не сложно будет этот угол измерить?
Вот от руки набросал:

Горизонталь и вертикаль внутренней части, я так думаю, должна быть перпендикулярна относительно друг другу?
« Последнее редактирование: Января 09, 2015, 21:10:09 от Doykovi4 »

Оффлайн Angel

  • Опытный
  • ****
  • Сообщений: 769
  • Репутация: +55/-7
Re: Угол гитарной стойки
« Ответ #1 : Января 09, 2015, 21:40:37 »
Как пример того что должно получиться, по этим фоткам может и угол вычислить получится




Оффлайн albertas

  • Живу на форуме
  • *******
  • Сообщений: 8176
  • Репутация: +555/-34
  • Игнорирую посты, где ко мне обращаются на "Вы"
    • В этом городишке я живу
Re: Угол гитарной стойки
« Ответ #2 : Января 09, 2015, 22:02:10 »
http://twayneking.hubpages.com/hub/A-Simple-Wooden-Guitar-or-Banjo-Stand

тут кое какой лекал, но хотелось бы, чтоб в карман чехола или кейс влез... что-то без "шеи"... Фирменные, сколько видел, казалось бы, достаточно надёжно держат. Можно же выпилить что-то из фанеры да соединить фурнитурой мебельных дверей, нет?

... и добавил:



Извиняюсь за флуд ;D
« Последнее редактирование: Января 09, 2015, 22:14:49 от albertas »

Оффлайн SlackerVK

  • Эксперт
  • *****
  • Сообщений: 1161
  • Репутация: +253/-13
  • Single coils & Big Muff FTW!!!
Re: Угол гитарной стойки
« Ответ #3 : Января 09, 2015, 22:37:27 »
Отлично, но громоздко, для одной гитары только  ;D

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7929
  • Репутация: +2319/-17
  • Atypique
Re: Угол гитарной стойки
« Ответ #4 : Января 09, 2015, 22:45:20 »
Вообще-то, насколько я помню, для устойчивости отвес от центра тяжести должен проходить через центр площади опоры.
А горизонтальную (условно говоря) выемку лучше сделать не прямой, а дугообразной, либо снабдить по краю небольшим ребром - для безопасности.

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
  • Репутация: +42/-3
Re: Угол гитарной стойки
« Ответ #5 : Января 09, 2015, 23:05:58 »
Еще такую можно http://www.woodworkingtalk.com/f13/folding-guitar-stand-29613/
Вот описание размеров, данной конструкции (они же на второй странице темы):
I'm not really sure how to relay them to you though as there are a lot of them, but I'll try
 The overall height of the leg pieces is 18".
 The overall base length is 12-1/4".
 The horizontal platform that the guitar sits on is 5-1/2".
 The hole that connects the horizontal platform and the vertical support is a 1-1/8" hole.
 The vertical support piece is approximately 14" high with the recess being 6-3/8" long, starting at 4" down from the top of the stand.
 The top surface of the stand is 3-1/2" long.
 The semi circle recess at the bottom of the stand is 4-3/16" wide.
 The tip of the horizontal platform, sits 5-1/2" above the floor when the stand is set up.

... и добавил:

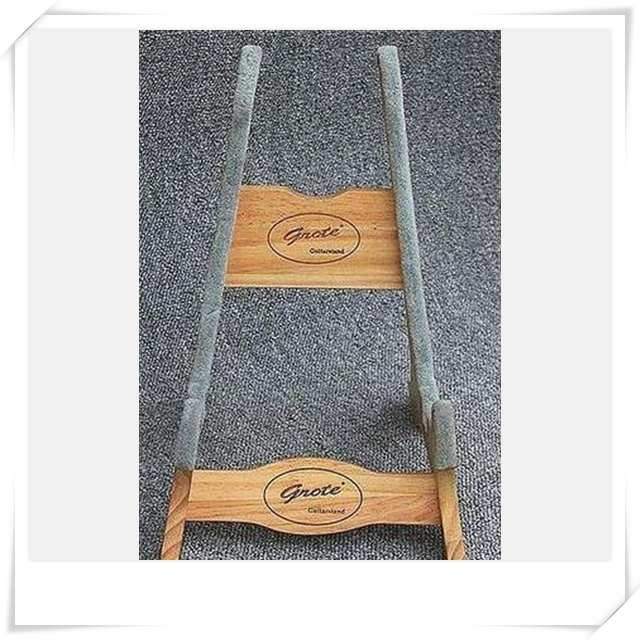

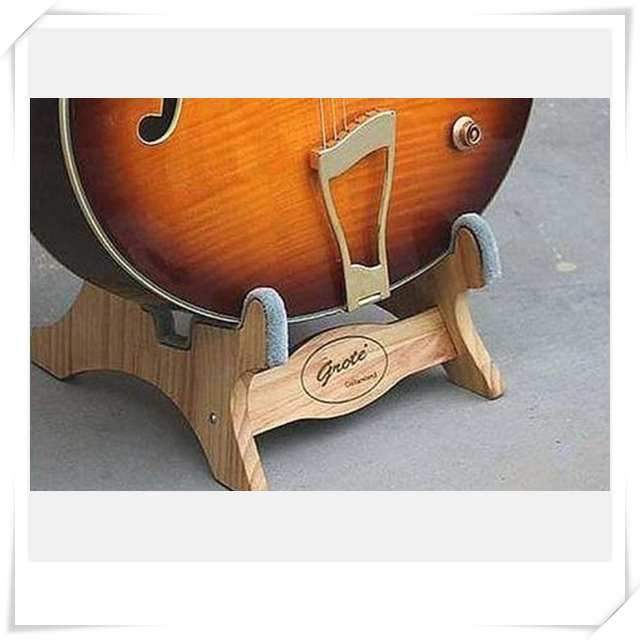

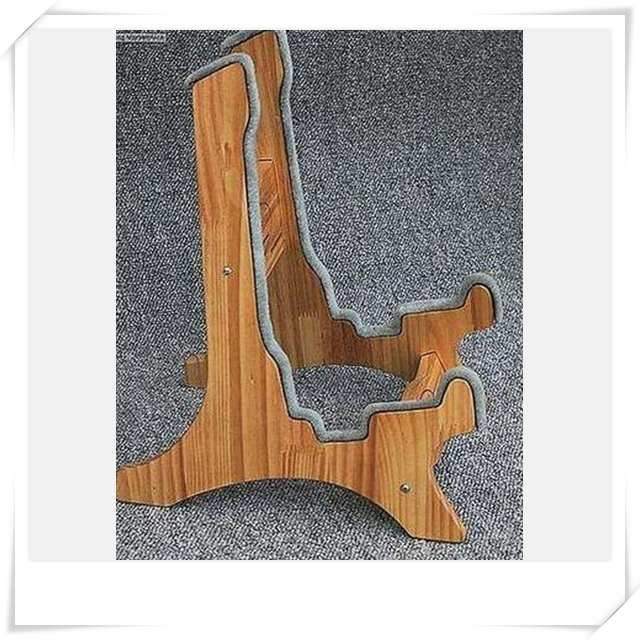

И такая на компе сохраненная:
1092283-01092285-1
1092287-21092289-3
« Последнее редактирование: Января 10, 2015, 00:42:33 от halvalife »

Оффлайн Doykovi4 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 175
  • Репутация: +3/-5
Re: Угол гитарной стойки
« Ответ #6 : Января 09, 2015, 23:19:01 »
http://twayneking.hubpages.com/hub/A-Simple-Wooden-Guitar-or-Banjo-Stand

тут кое какой лекал, но хотелось бы, чтоб в карман чехола или кейс влез... что-то без "шеи"... Фирменные, сколько видел, казалось бы, достаточно надёжно держат. Можно же выпилить что-то из фанеры да соединить фурнитурой мебельных дверей, нет?

... и добавил:

Извиняюсь за флуд ;D
Отличный эскиз. Но опять же без размеров. Но все равно спасибо, буду по ним делать.

... и добавил:

Как пример того что должно получиться, по этим фоткам может и угол вычислить получится

Чем вырезали?

... и добавил:

А горизонтальную (условно говоря) выемку лучше сделать не прямой, а дугообразной, либо снабдить по краю небольшим ребром - для безопасности.
У меня на рисунке есть, то о чем вы пишите - выемка, просто плохо видно. Без выемки делают под акустические гитары. У меня электро и бас.

... и добавил:

Еще такую можно http://www.woodworkingtalk.com/f13/folding-guitar-stand-29613/

... и добавил:

И такая на компе сохраненная:
Еще такую можно http://www.woodworkingtalk.com/f13/folding-guitar-stand-29613/

... и добавил:

И такая на компе сохраненная:
(Ссылка на вложение) (Ссылка на вложение)
(Ссылка на вложение) (Ссылка на вложение)

И это, кажеться, описание к этим фоткам (точно не помню, описание отдельным файлом, проверьте сами):
I'm not really sure how to relay them to you though as there are a lot of them, but I'll try
 The overall height of the leg pieces is 18".
 The overall base length is 12-1/4".
 The horizontal platform that the guitar sits on is 5-1/2".
 The hole that connects the horizontal platform and the vertical support is a 1-1/8" hole.
 The vertical support piece is approximately 14" high with the recess being 6-3/8" long, starting at 4" down from the top of the stand.
 The top surface of the stand is 3-1/2" long.
 The semi circle recess at the bottom of the stand is 4-3/16" wide.
 The tip of the horizontal platform, sits 5-1/2" above the floor when the stand is set up.
То, что у вас на компе сохранено, можете поделиться?
« Последнее редактирование: Января 09, 2015, 23:26:13 от Doykovi4 »

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
  • Репутация: +42/-3
Re: Угол гитарной стойки
« Ответ #7 : Января 10, 2015, 00:38:45 »
Дак я фотки с компа и положил в посте.  Описание относится к стенку, который по ссылке, на второй странице темы. Изменил пост, дабы не вызывать сомнений.
« Последнее редактирование: Января 10, 2015, 00:41:23 от halvalife »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8217
  • Репутация: +1832/-248
  • Мнение - не повод получить пулю сразу.
Re: Угол гитарной стойки
« Ответ #8 : Января 10, 2015, 01:54:07 »
Двадцать градусов примерно. :)

... и добавил:

высота опорной плоскости 26 см, ширина регулируема, для баса такая же, для гитары 20 стоит.
« Последнее редактирование: Января 10, 2015, 02:03:36 от Rolly »

Оффлайн Серафим

  • Частый посетитель
  • **
  • Сообщений: 214
  • Репутация: +4/-2
  • Миасс
Re: Угол гитарной стойки
« Ответ #9 : Января 10, 2015, 11:11:46 »
Как пример того что должно получиться, по этим фоткам может и угол вычислить получится





а что за гитары на фотографиях?

Оффлайн Doykovi4 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 175
  • Репутация: +3/-5
Re: Угол гитарной стойки
« Ответ #10 : Января 10, 2015, 11:57:02 »
а что за гитары на фотографиях?
Электрогитара. По всему видимому самодельная либо заказная у мастера.

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
  • Репутация: +42/-3
Re: Угол гитарной стойки
« Ответ #11 : Января 10, 2015, 11:57:31 »
http://strandbergguitars.com
Ахах, думал чел содрал этот стенд с какого нибудь фирменного, попросил чертеж "для некоммерческого использования", а он их по 50 зеленых толкает:)

Вот патент с чертежами, но более навороченная (зато сборная) http://www.strutpatent.com/patent/08146870/foldable-guitar-stand
... и еще один http://www.google.com/patents/USD436465
« Последнее редактирование: Января 10, 2015, 14:12:17 от halvalife »

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Угол гитарной стойки
« Ответ #12 : Января 10, 2015, 14:18:56 »
Вот патент с чертежами, но более навороченная (зато сборная) http://www.strutpatent.com/patent/08146870/foldable-guitar-stand
... и еще один http://www.google.com/patents/USD436465
Долбаные пиндосы: патент! на четыре куска ДСП, дверную петлю и десяток саморезов. :pozor:

Оффлайн Hoop

  • Живу на форуме
  • *******
  • Сообщений: 8469
  • Репутация: +1161/-7
Re: Угол гитарной стойки
« Ответ #13 : Января 10, 2015, 15:26:50 »
Блин, нормальная стойка стоит меньше 15 баксов....по-моему проще купить, чем гемороится с лобзиком....

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Угол гитарной стойки
« Ответ #14 : Января 10, 2015, 15:32:37 »
Блин, нормальная стойка стоит меньше 15 баксов....по-моему проще купить, чем гемороится с лобзиком....

Только если ты не хочешь стойку в форме бабы, как на фото выше)
