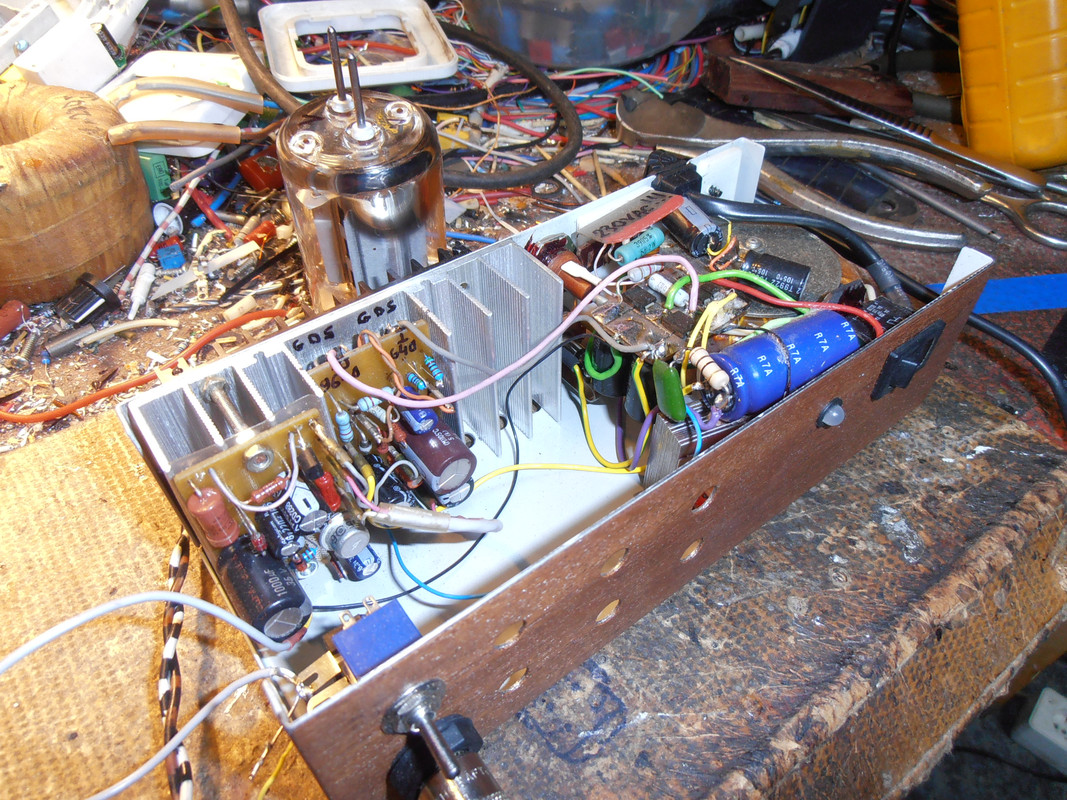

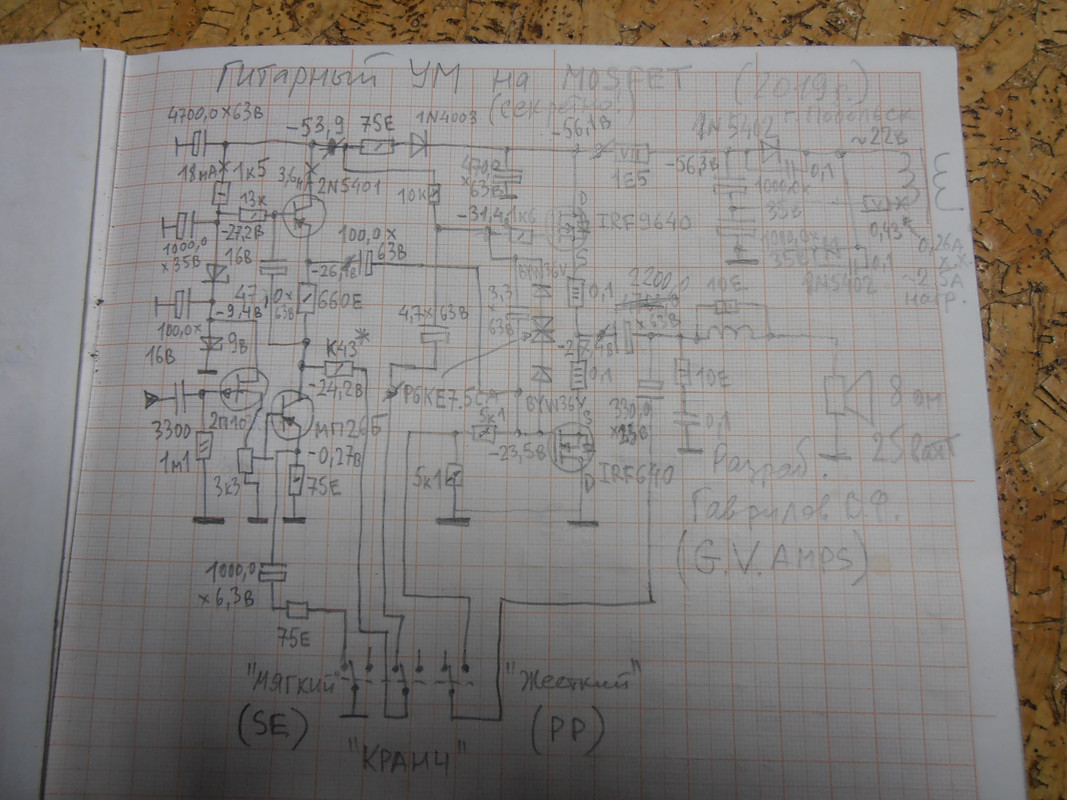

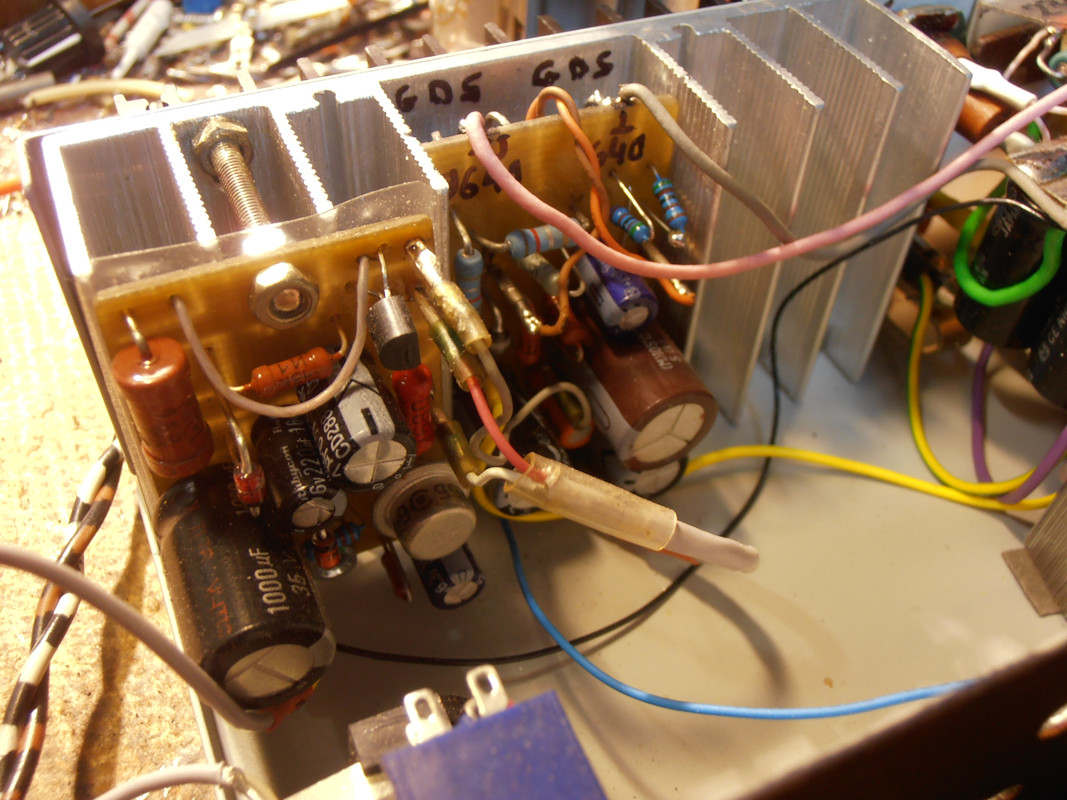

DmitryT, примите мои поздравления!
Пока я писал, Вы успели разобраться и запустить усилок.
Вся жизнь радиоинженера строится на преодолении подобных нелепых ошибок. Зато какой драйв получаешь при их преодолении!
Покрутите R2, напряжение на V11 теперь должно плавно изменяться, так как работает обратная связь через R8, которая старается компенсировать уход.
Если, например, напряжение на эмиттере V11 растет в минус питания (вверх по схеме), то через делитель на R8 и R4+R5 оно приходит на вход. V2 приоткрывается, так как ток через его базу растет, V1 подзакрывается, напряжение на диодной связке подтягивается к нулю (вниз), что уменьшает ток через базу V7 и следующих за ним V9 и V11. Вся верхнее плечо закрывается. Нижнее плечо V8, V10 и V12 открывается. Оба плеча можно представить в виде переменного резистора, у которого ползунок идет к земле (вниз), понижая потенциал в сторону нуля. Вот работа отрицательной обратной связи, рост вызывает снижение и наоборот.
