uni-vibe
« : Февраля 01, 2017, 16:56:03 »

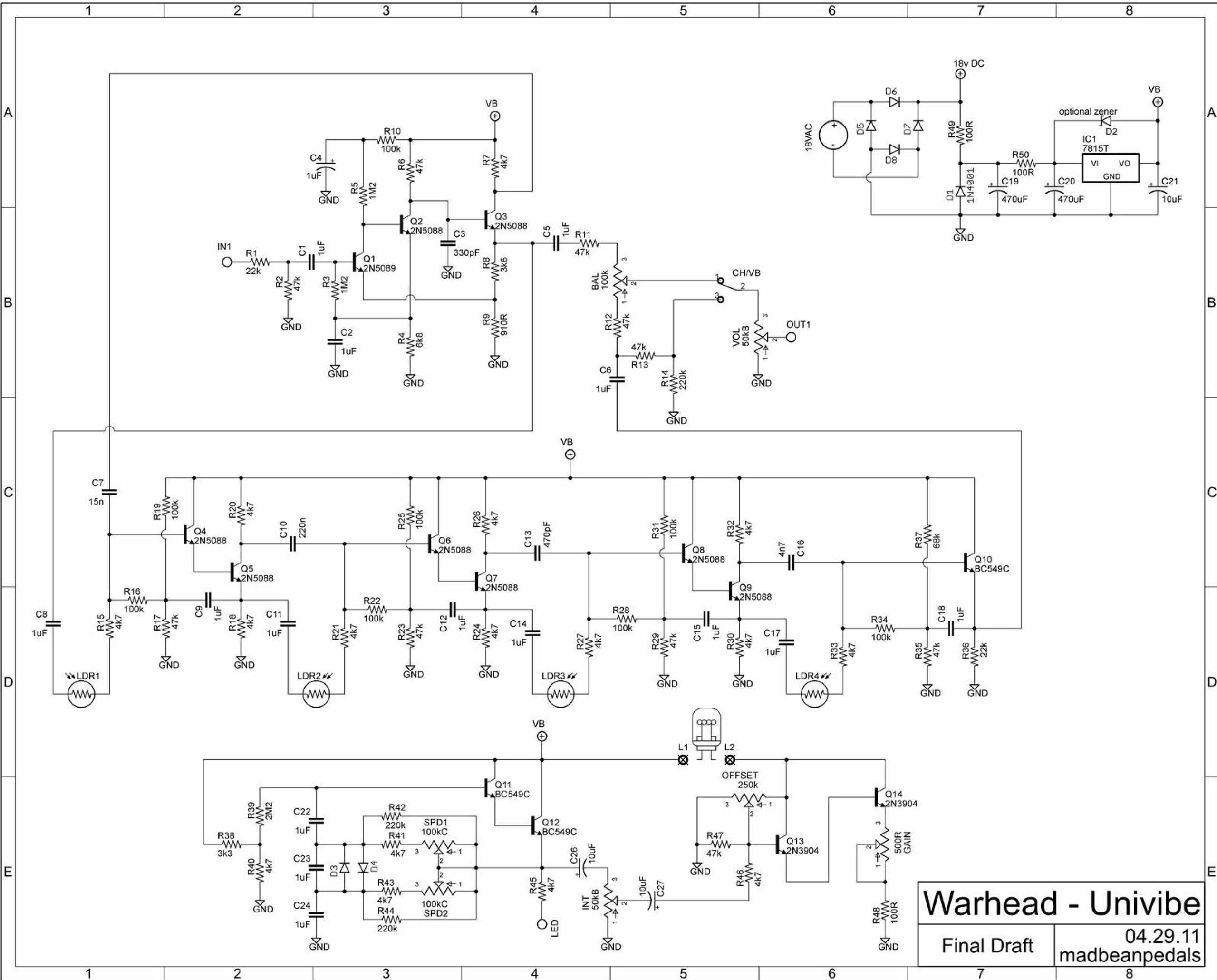

в схеме все необходимые для существования моды, дарлингтон мод, оффсет мод, стабилизация напряжения, подгон тока под лампу и микс эффекта с чистым в режиме хоруса
лампа нужна 12 вольт 20мА, можно меньше, настроить яркость легко, более про;орливые лампы могут не осветить резисторы до нужного уровня
фоторезисторы 25кОм световое, 500кОм темновое
использование светодиодов не желательно, т.к. вся фишечка в замедленности  разгорания и гашения лампы накаливания, светодиоды будут слишком резкими особенно на большой скорости
отстройка может быть сделана без использования осциллографа





https://vk.com/im?msgid=1185833&sel=19139285&z=video159911236_456239129%2F0b61b253cb434d0df4
лейка оригинал https://drive.google.com/open?id=0B_sZtLlBnB3FdlVHcXUyOGYyZ2c
лейка винтаж https://drive.google.com/open?id=0B_sZtLlBnB3FYzJDZmRrYWM2RjA



Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3533
  • Репутация: +390/-0
    • Efremoff
Re: uni-vibe
« Ответ #1 : Февраля 01, 2017, 18:02:37 »
Круть!

Насчет "не рекомендации" светодиодов. Они конечно зажигаются и тухнут - очень быстро, да и лампочка - тоже достаточно быстро зажигается. Тут больше влияет время работы фоторезистора, т.к. оно куда больше, чем у лампы или у светодиода. Я как-то с тремоло на ардуине заморачивался - там светодиод цеплялся к аналог.выводу - и можно шимом управлять было - на плавный розжиг... Но отказался - т.к. обратил внимание что не было значения - плавно загорается светодиод или резко - фотодиод срабатывал примерно с одной и той же скоростью. )) ЮниВайб давно хотел собрать - вот и будет повод потестить. ))

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 824
  • Репутация: +130/-0
Re: uni-vibe
« Ответ #2 : Февраля 01, 2017, 21:24:43 »
Tander, На тему фоторезисторов и их "медленности"
Я в свое время заморачивался в поисках из того, до чего смог дотянуться (в халявном плане) для применения в оптокомпрессоре. Надыбал кучу (штук 200) китай-фоторезисторов, по внешнему виду похожих, как у ТС на фотке. Так вот, они достаточно шустрые (точно не помню, атака в районе 10 мс, релиз - в районе 40мс), что не дало мне их применить там, где нужны были медленные фоторезисторы. Вот с ними замена лампы на светодиод будет реально заметна.

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3533
  • Репутация: +390/-0
    • Efremoff
Re: uni-vibe
« Ответ #3 : Февраля 02, 2017, 00:04:16 »
Видать мне попались медленные :)

Оффлайн niz Автор темы

  • Эксперт
  • *****
  • Сообщений: 1251
  • Репутация: +32/-0
  • верните мне 1957
Re: uni-vibe
« Ответ #4 : Февраля 02, 2017, 12:57:11 »
Tander, влияние светодиода чувствуется очень даже , получается более жесткая волна, это нюансы, но они есть
