Автор Тема: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.  (Прочитано 33568 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #300 : Февраля 10, 2017, 22:54:42 »

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #301 : Февраля 12, 2017, 18:37:01 »

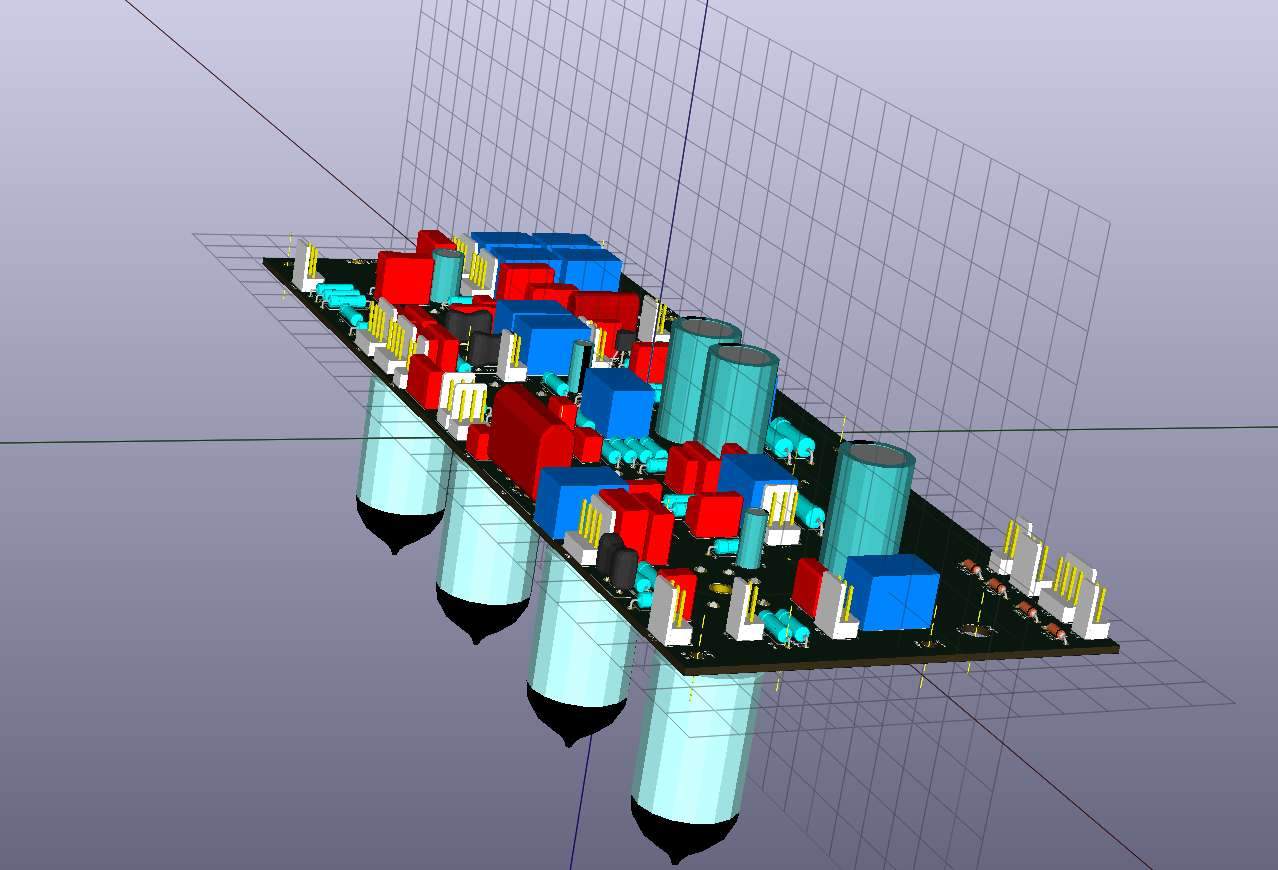

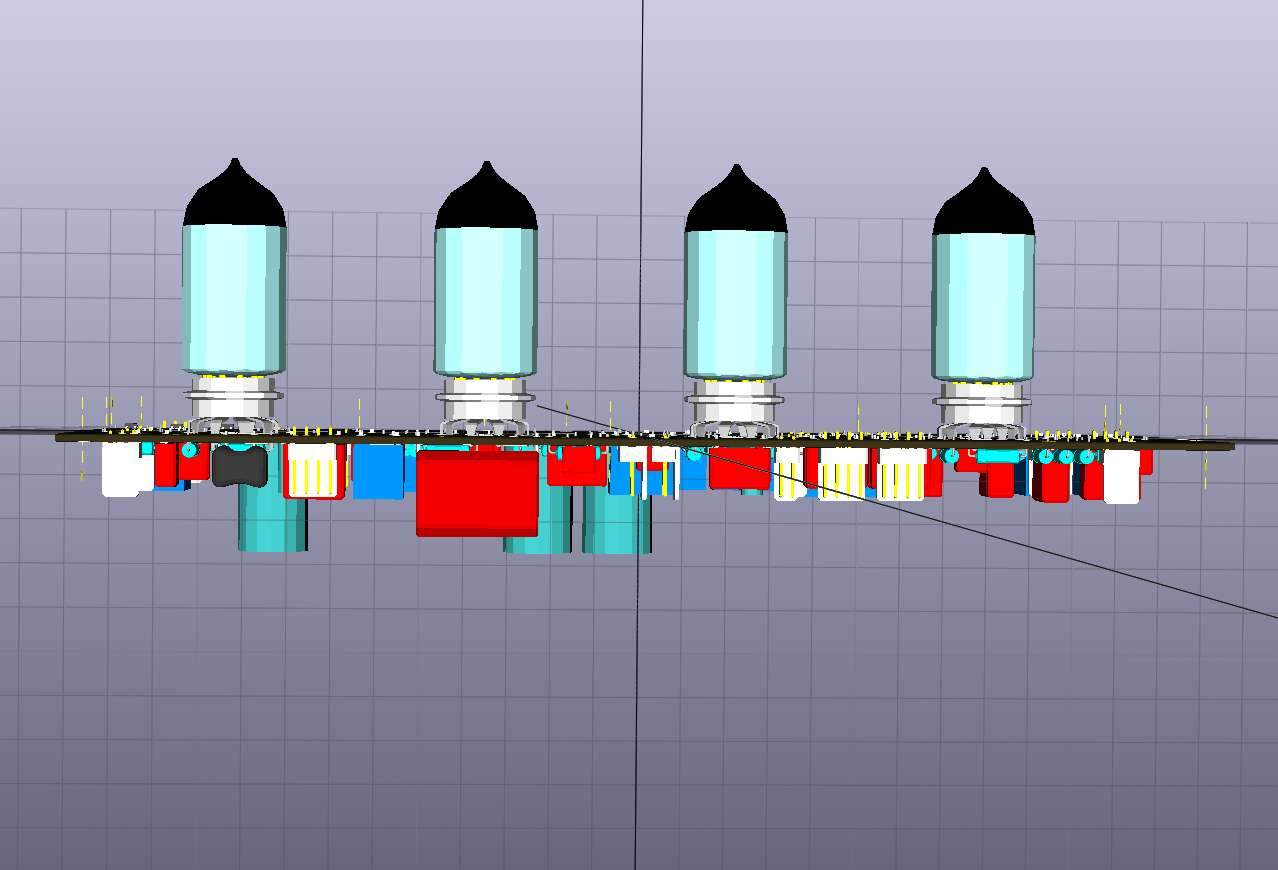

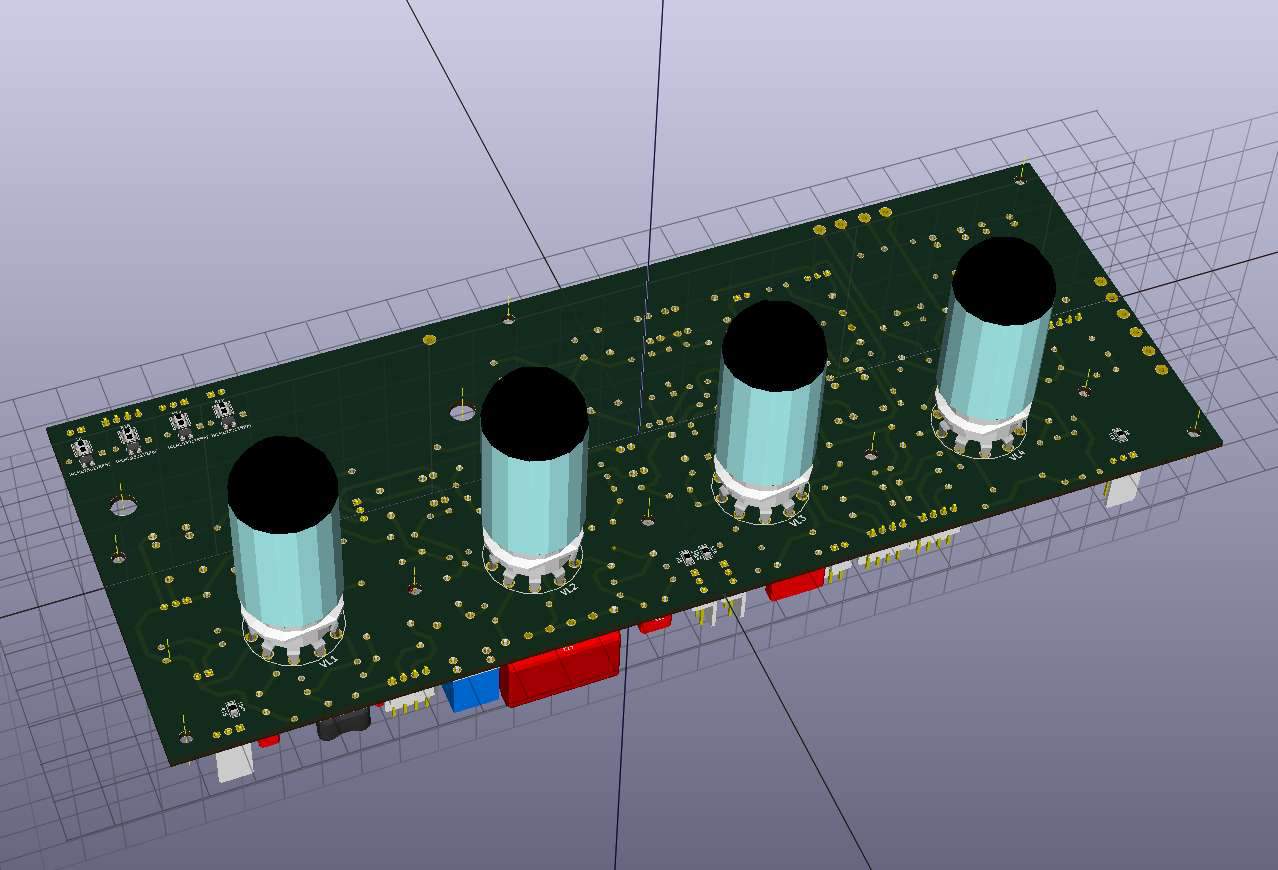

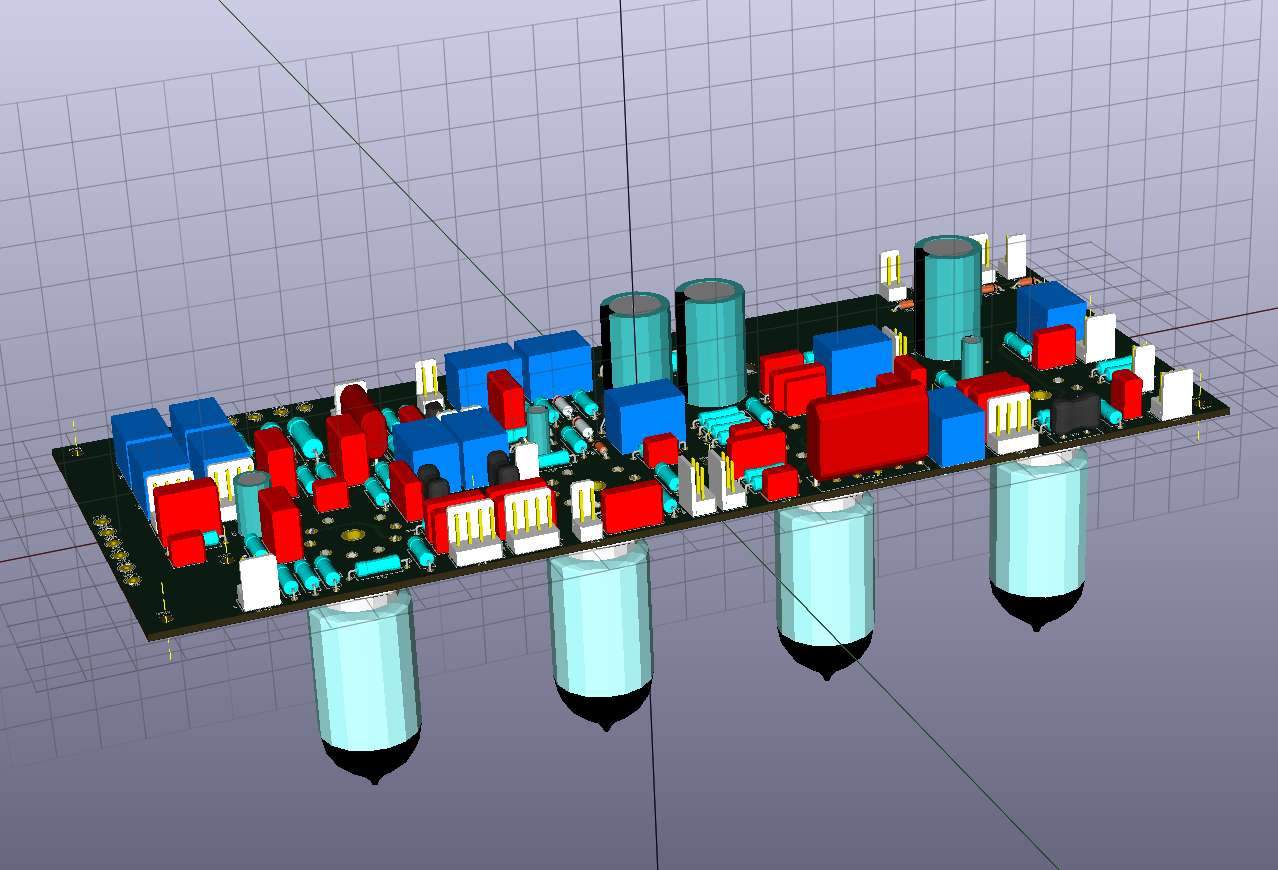

Платки примерно такие получаются.

Не, ну, Богнер сам Виму ставит, и ничо  :) - по 2500$ (или больше?) покупают люди у него.
В драйвовом канале разделительные и ТБ-штые 22n будут MKS, так что будет норм.
« Последнее редактирование: Февраля 14, 2017, 11:20:04 от MARcus »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #302 : Февраля 12, 2017, 21:14:45 »
Цитата: Мяталист от Февраля 10, 2017, 22:39:48
Darksid, М5, ого :777: А чем расклепываешь?

Я заклепки М5 вполне успешно расклепываю высокопрочным болтом с гайкой, по методу el doctora, никаких проблем.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #303 : Февраля 12, 2017, 22:01:01 »
Цитата: Ден2 от Февраля 12, 2017, 21:14:45
Я заклепки М5 вполне успешно расклепываю высокопрочным болтом с гайкой, по методу el doctora, никаких проблем.
Да всё верно можно и таким методом.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #304 : Февраля 12, 2017, 23:07:08 »
Цитата: Ден2 от Февраля 12, 2017, 21:14:45
расклепываю высокопрочным болтом с гайкой

 ;D

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #305 : Февраля 13, 2017, 06:47:09 »
Цитата: runing от Февраля 12, 2017, 23:07:08
;D

Специально на этом акцентировал. Обычной сыромятиной ничего не получится.

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #306 : Февраля 14, 2017, 11:10:15 »

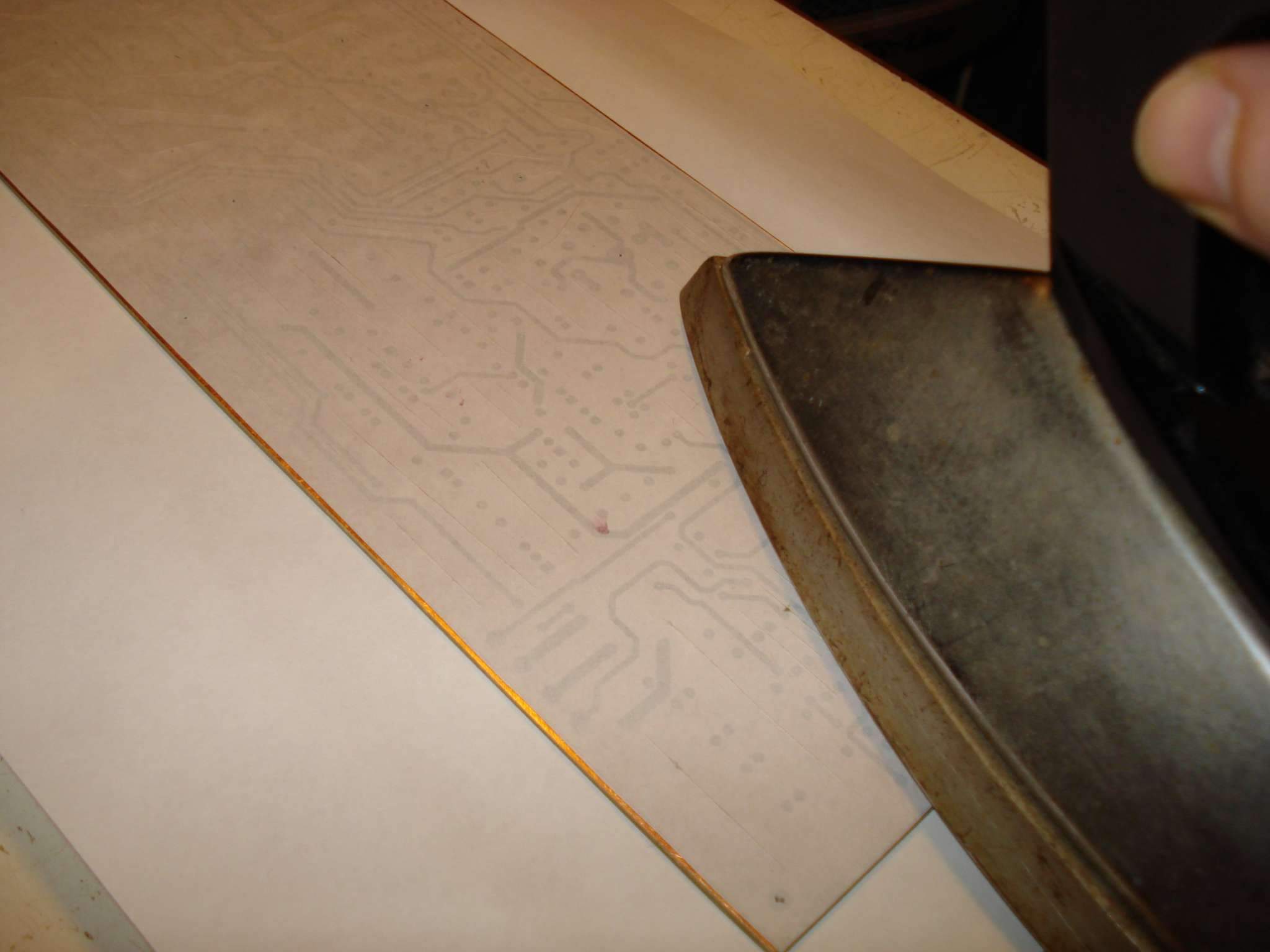

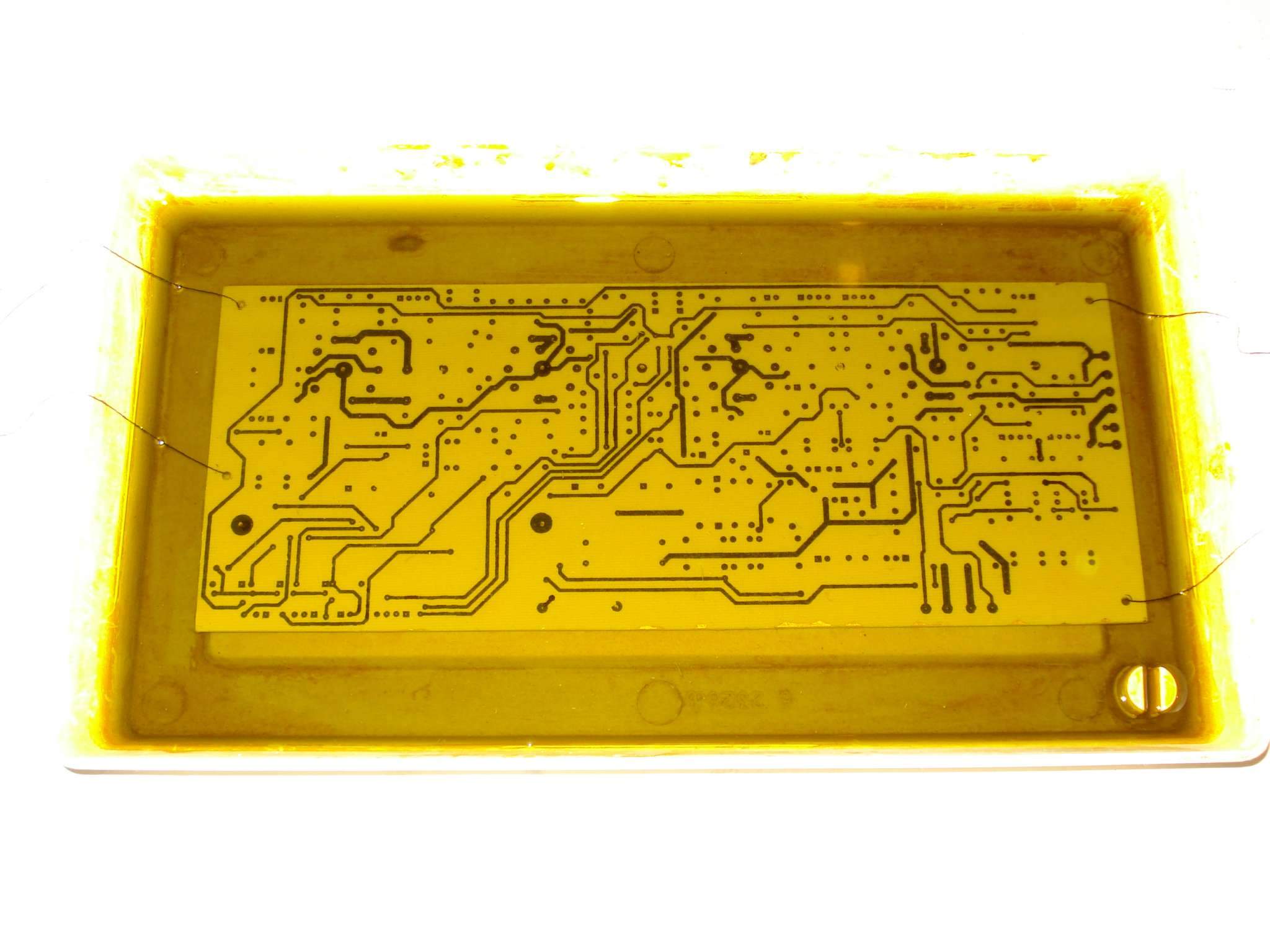

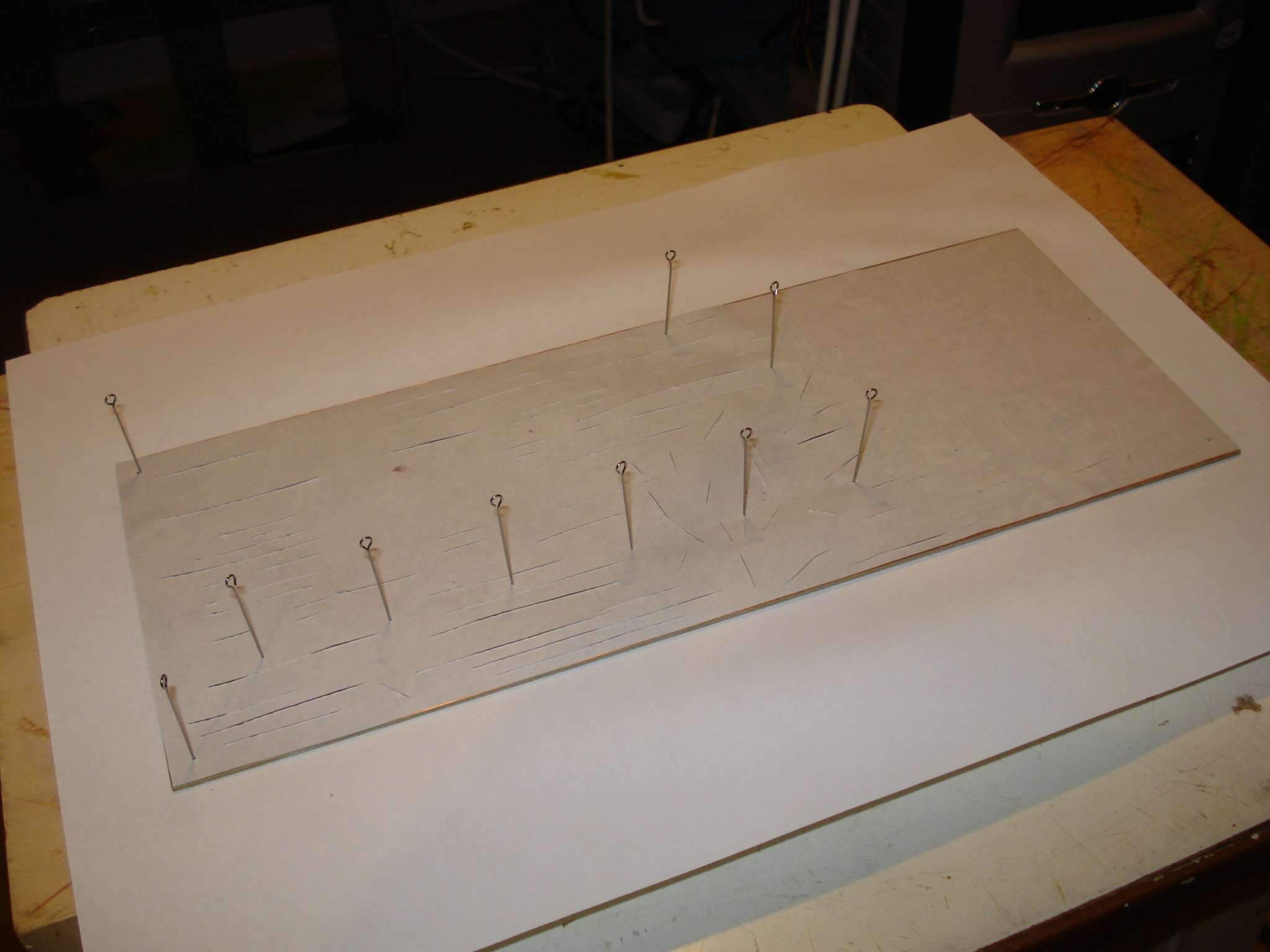

По старинке так...

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #307 : Февраля 15, 2017, 11:17:33 »

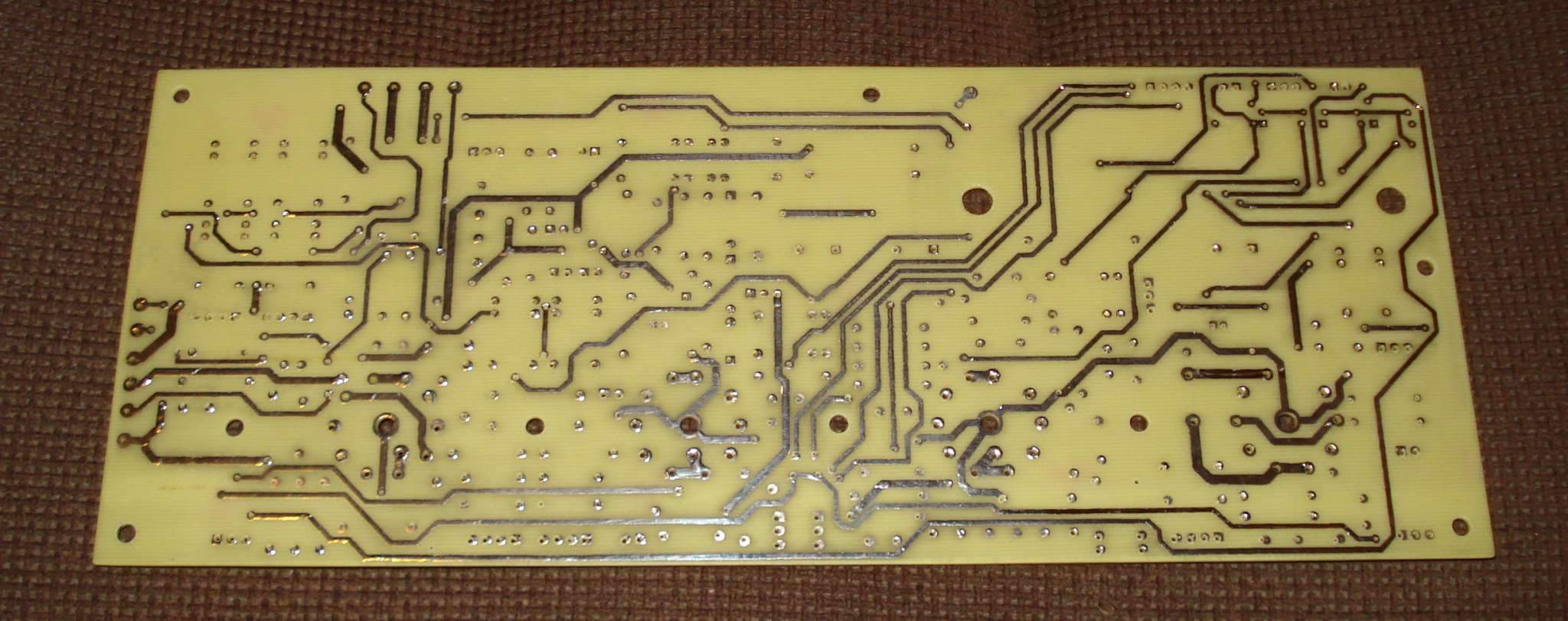

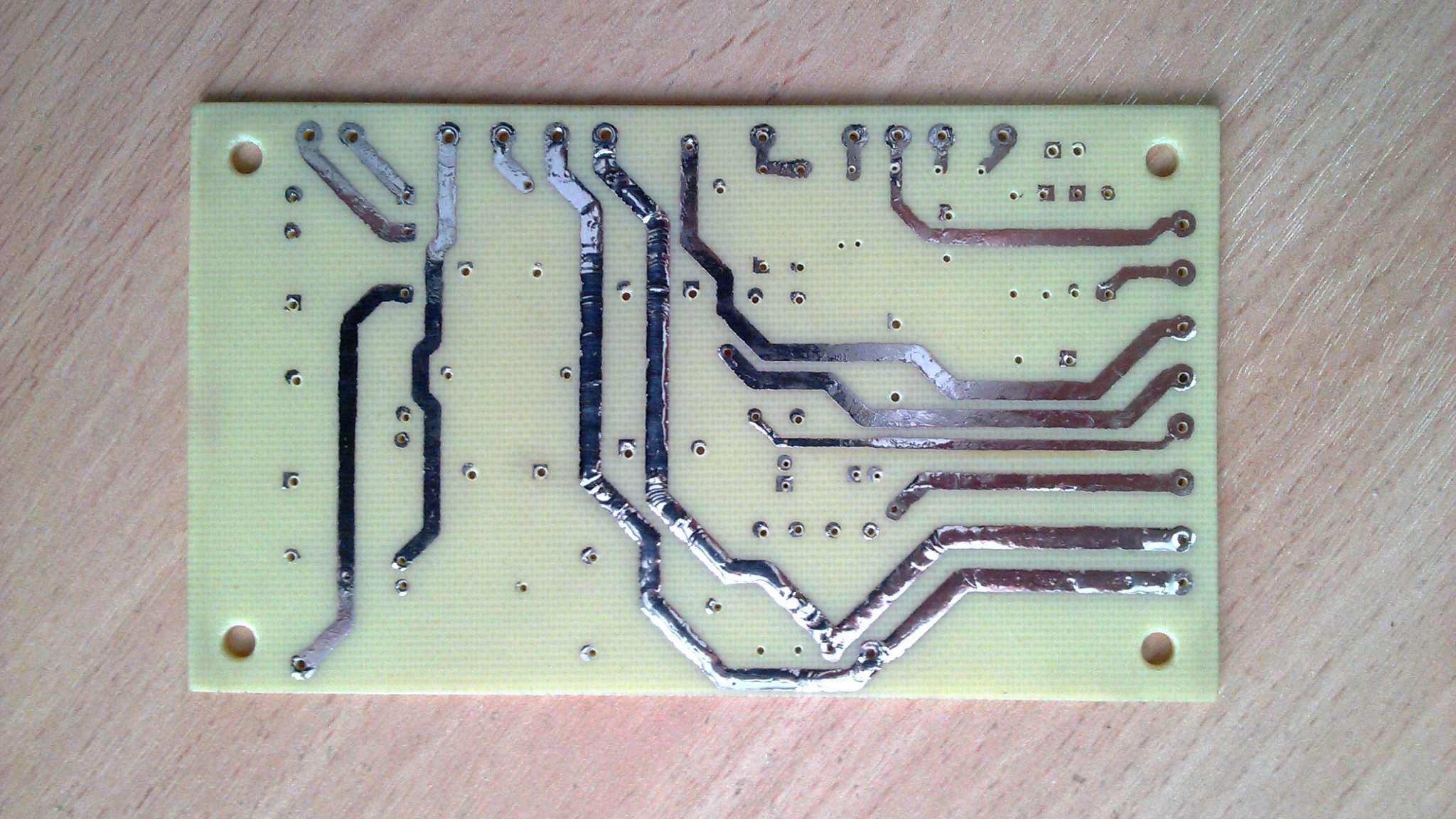

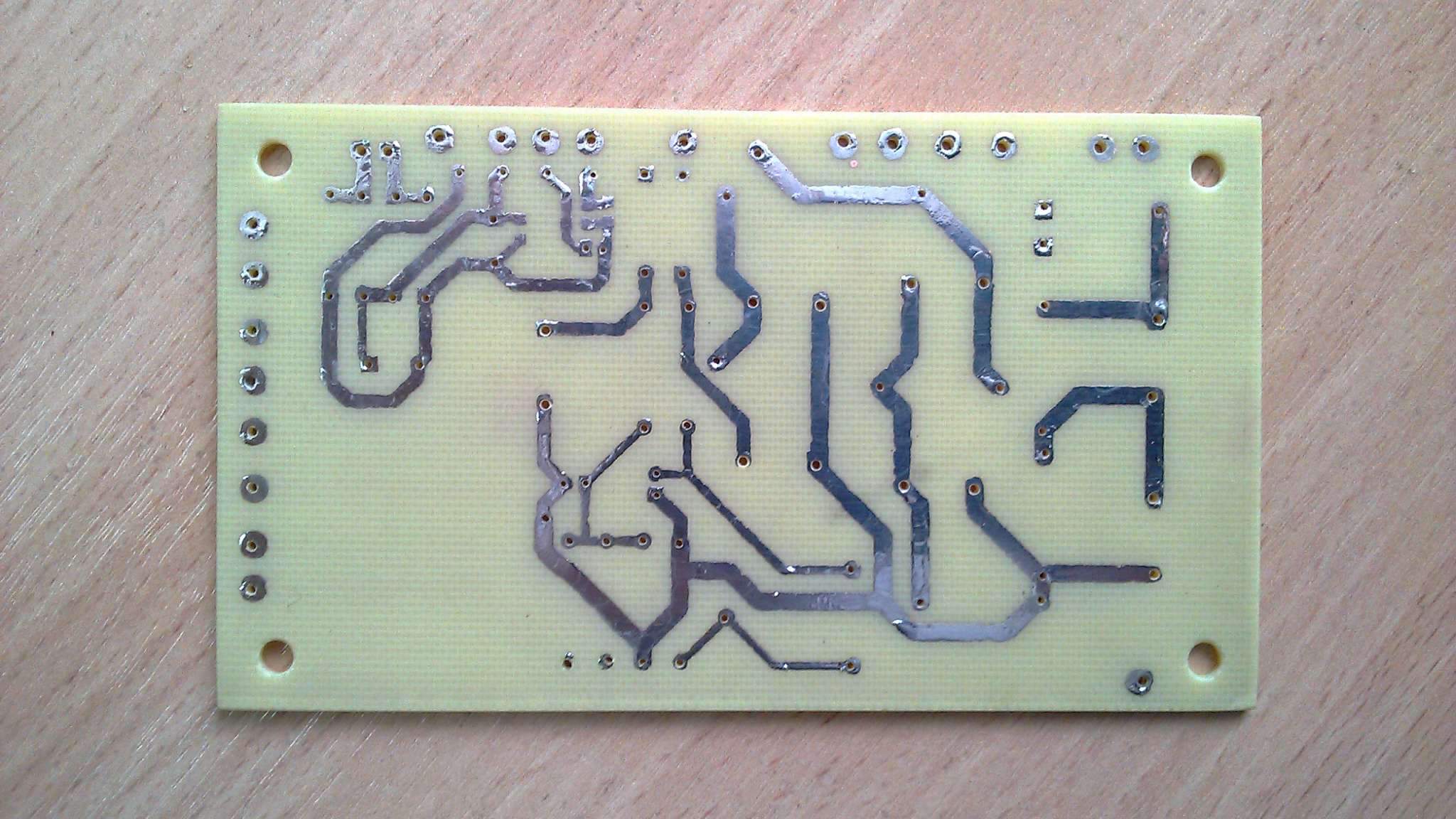

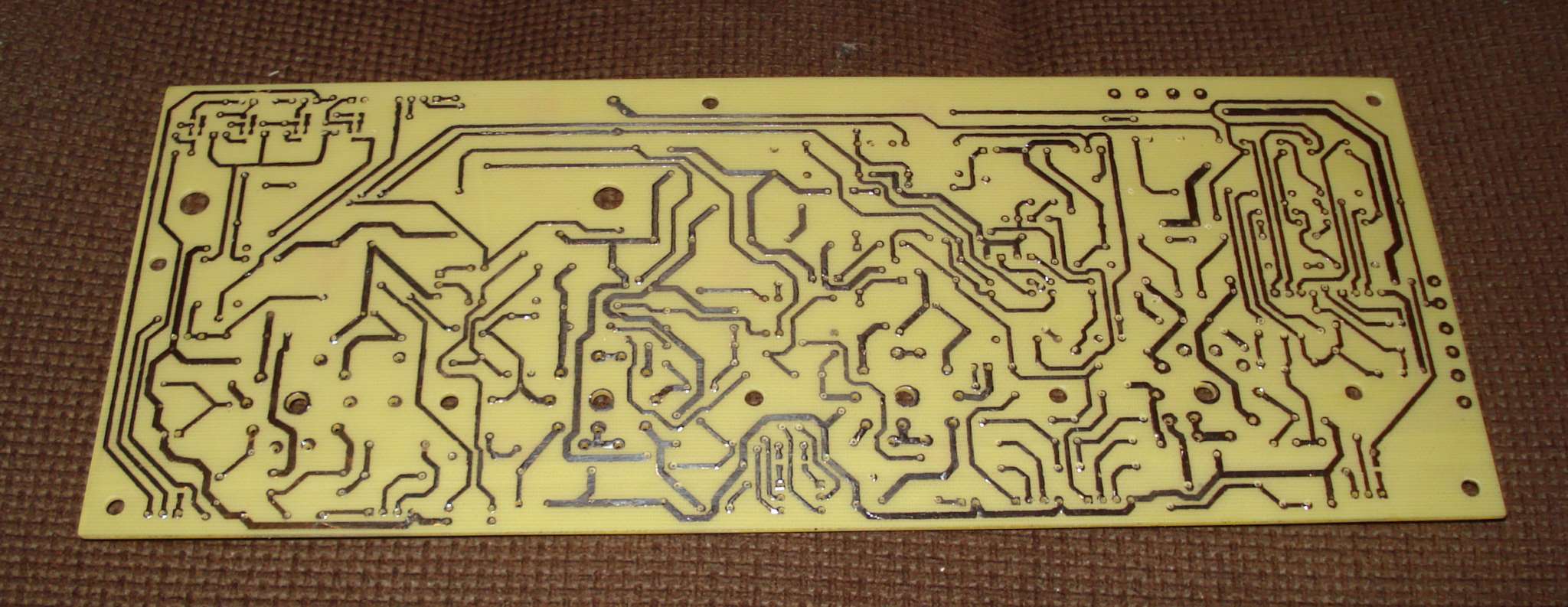

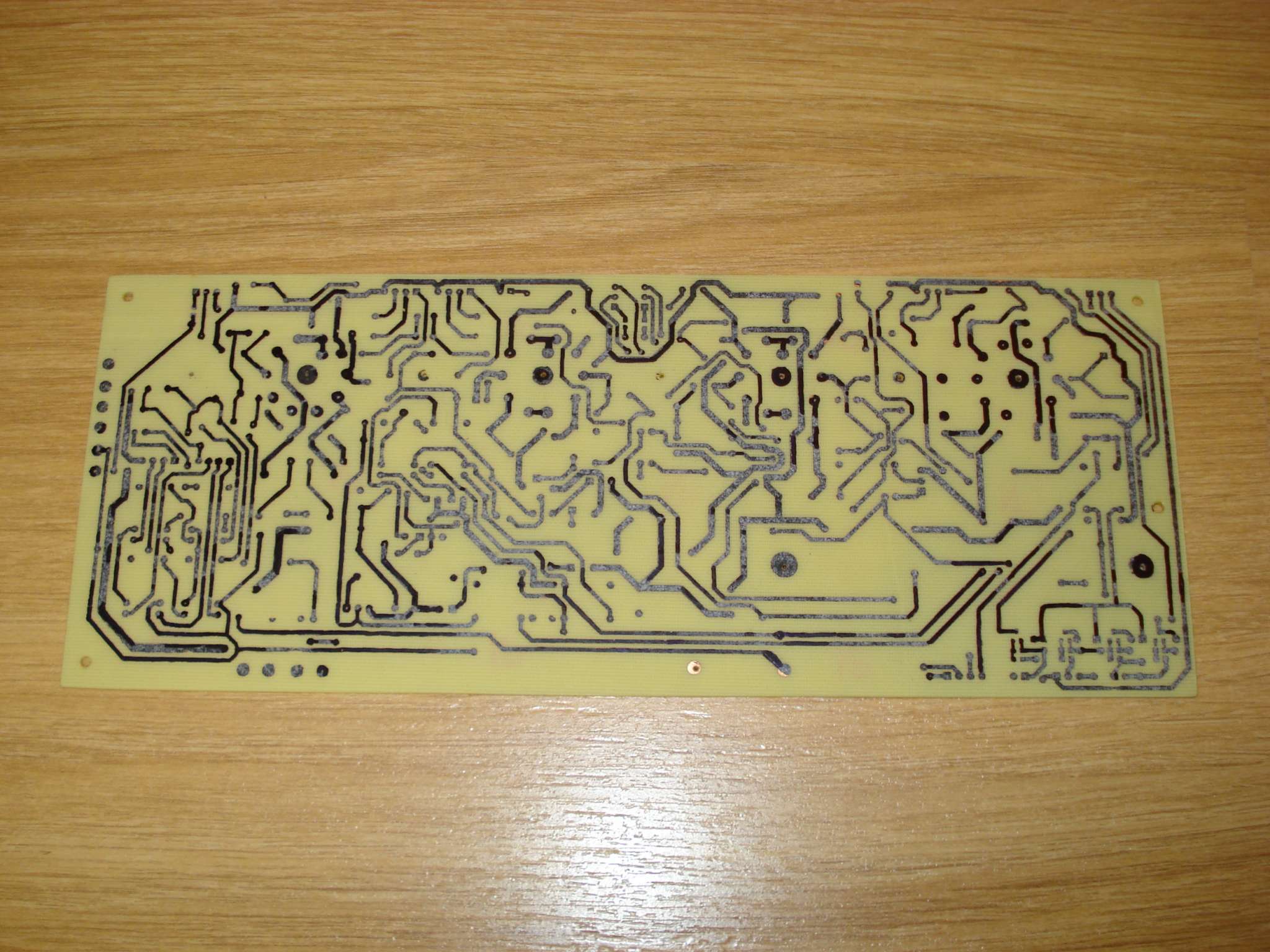

Платки.

Совмещение сторон не 100%, конечно, какая-то доля миллиметра поплыла, но не критично.
« Последнее редактирование: Февраля 15, 2017, 11:19:33 от MARcus »

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #308 : Февраля 16, 2017, 11:26:13 »

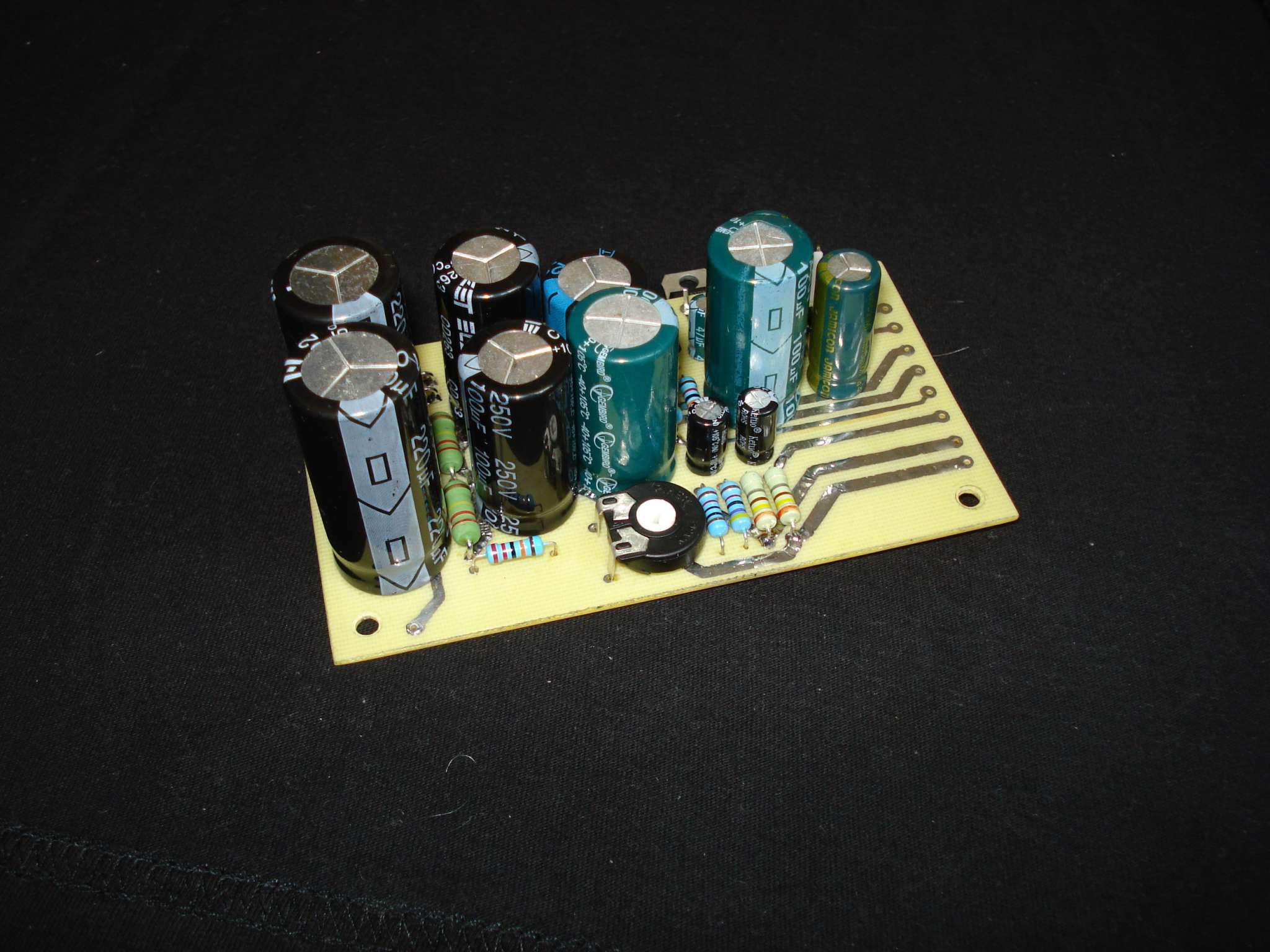

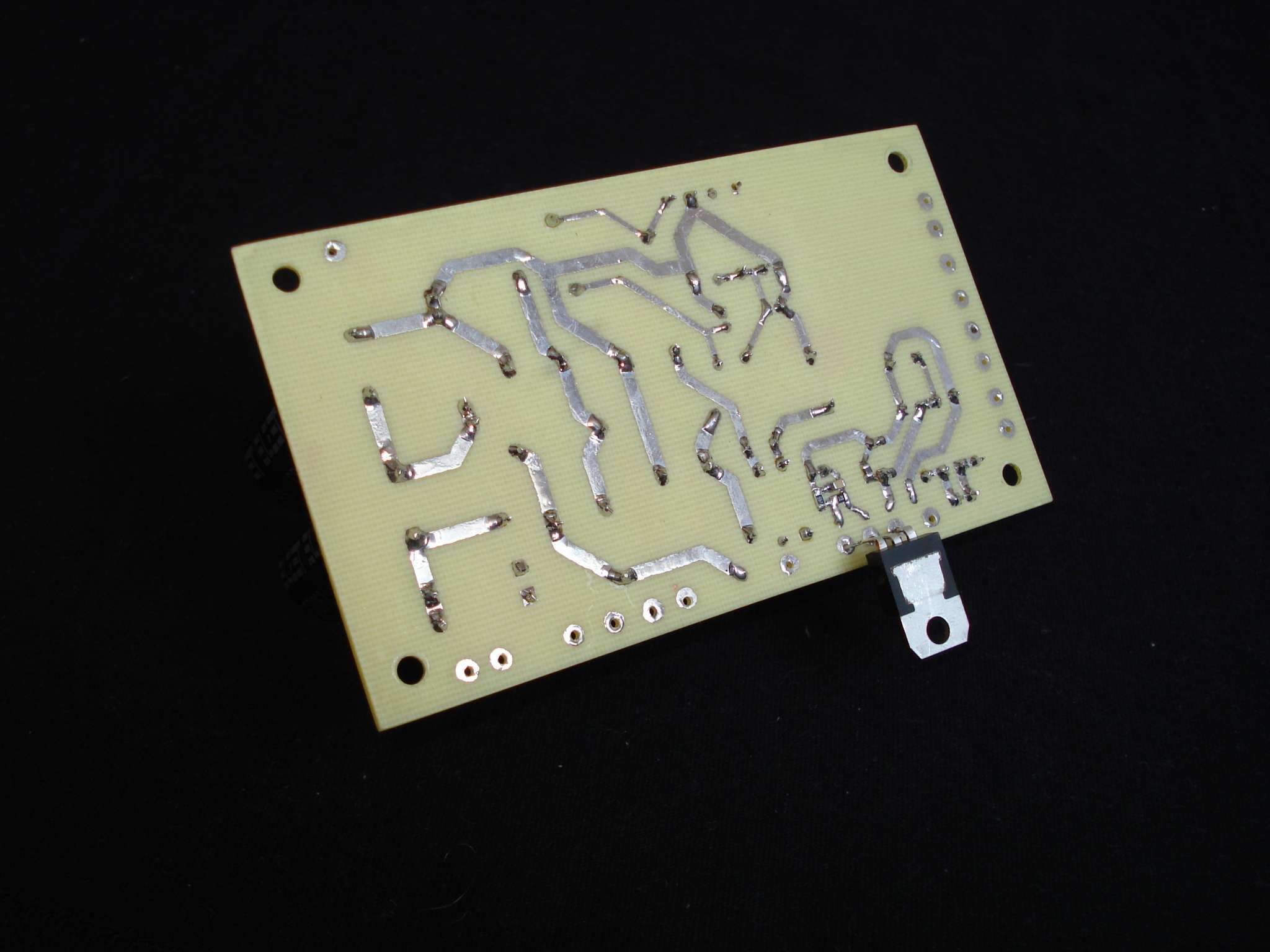

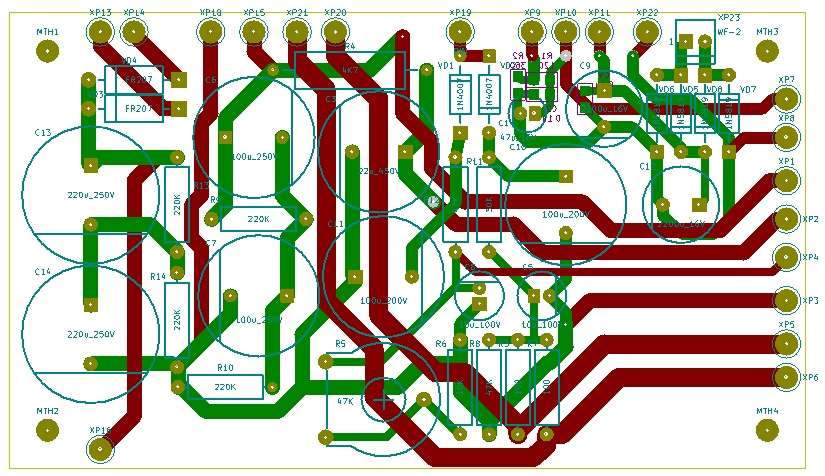

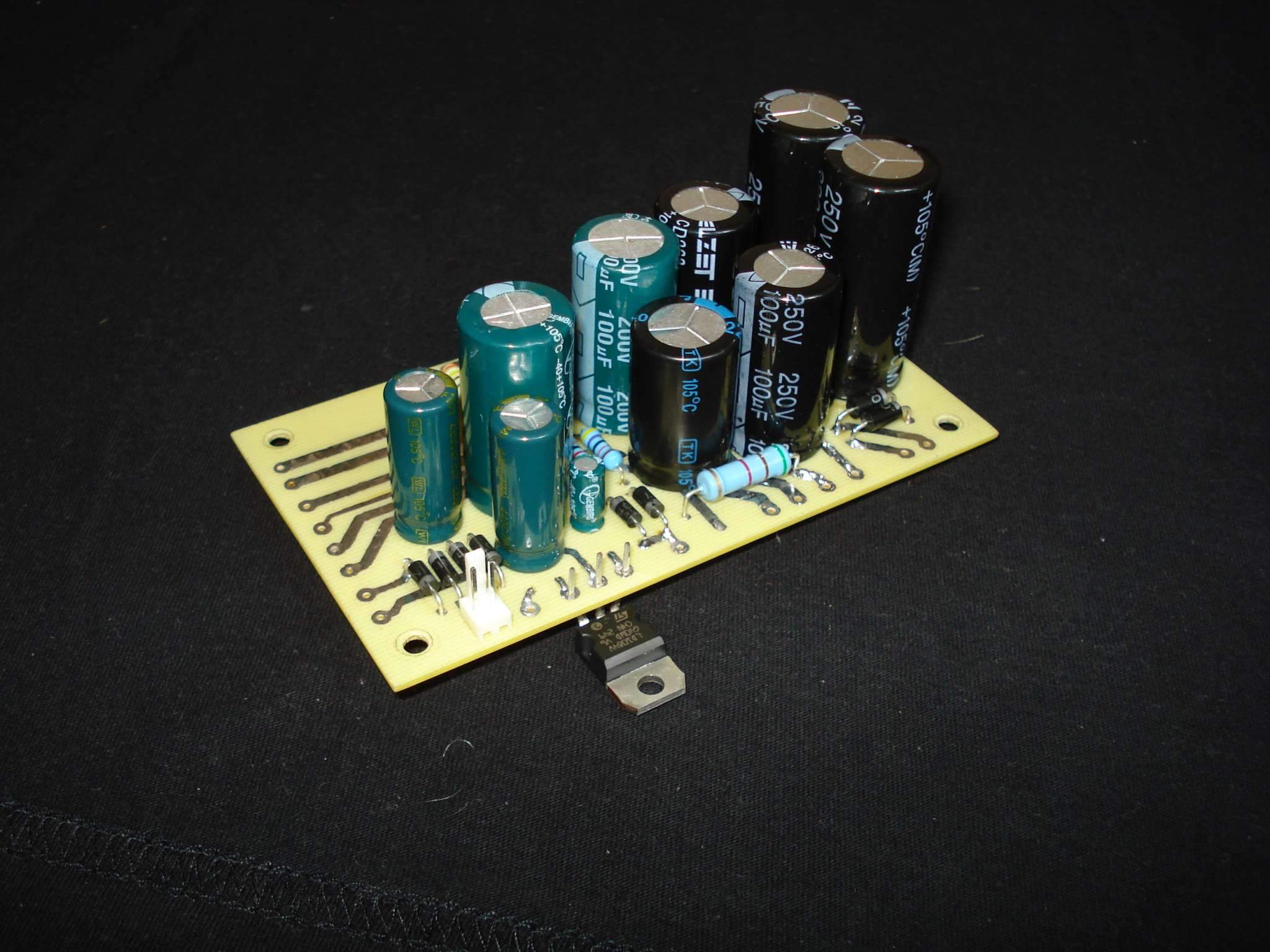

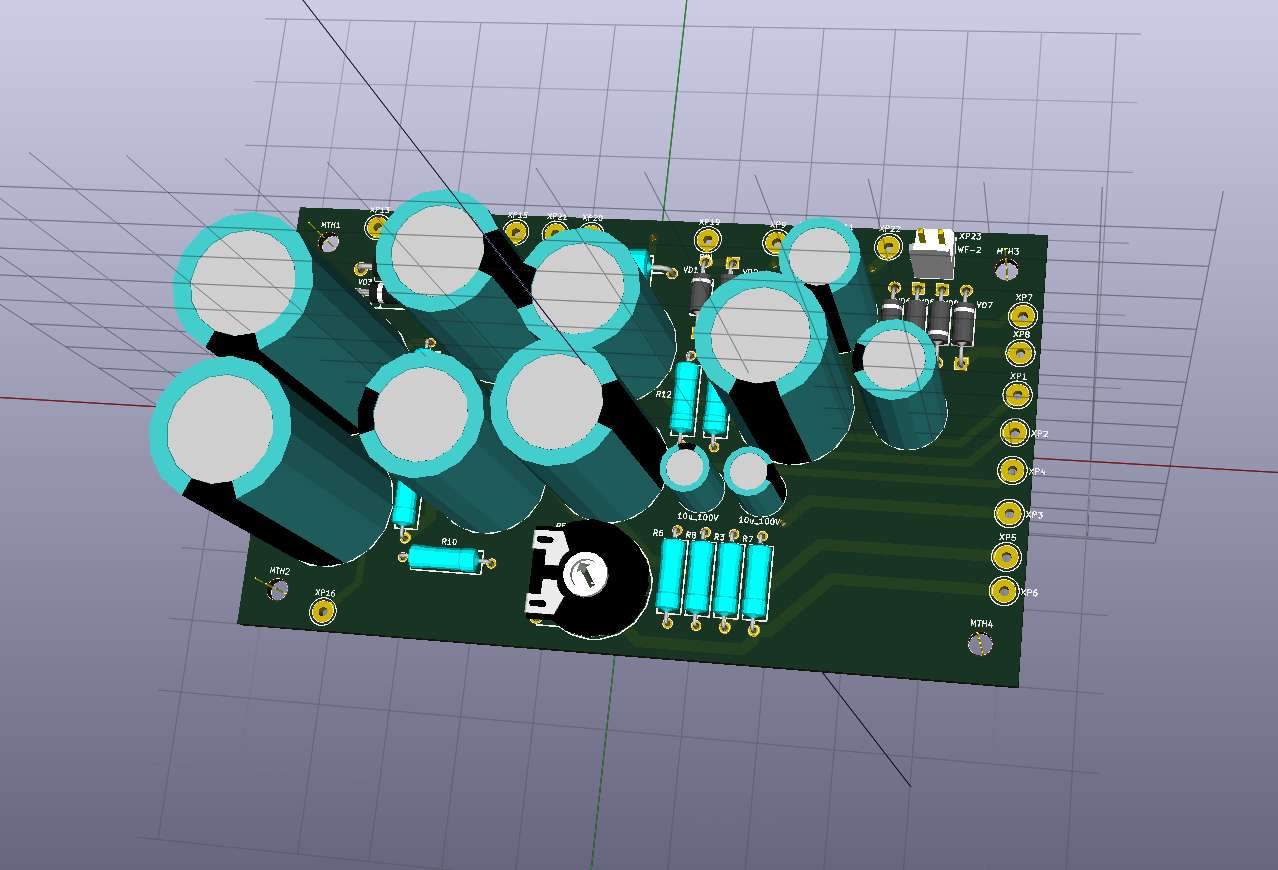

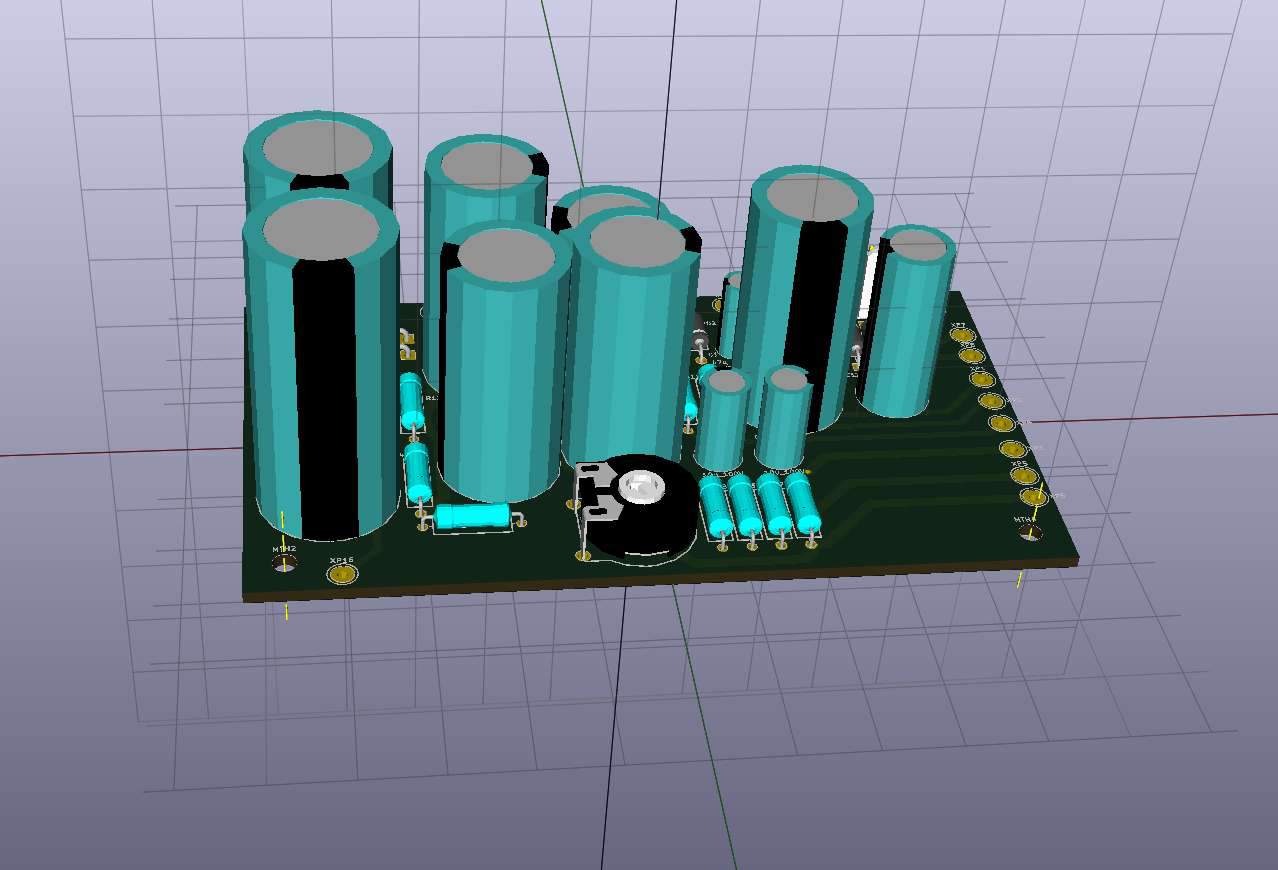

Питальник

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #309 : Февраля 17, 2017, 11:33:08 »
Эх, охота пуще неволи  :)

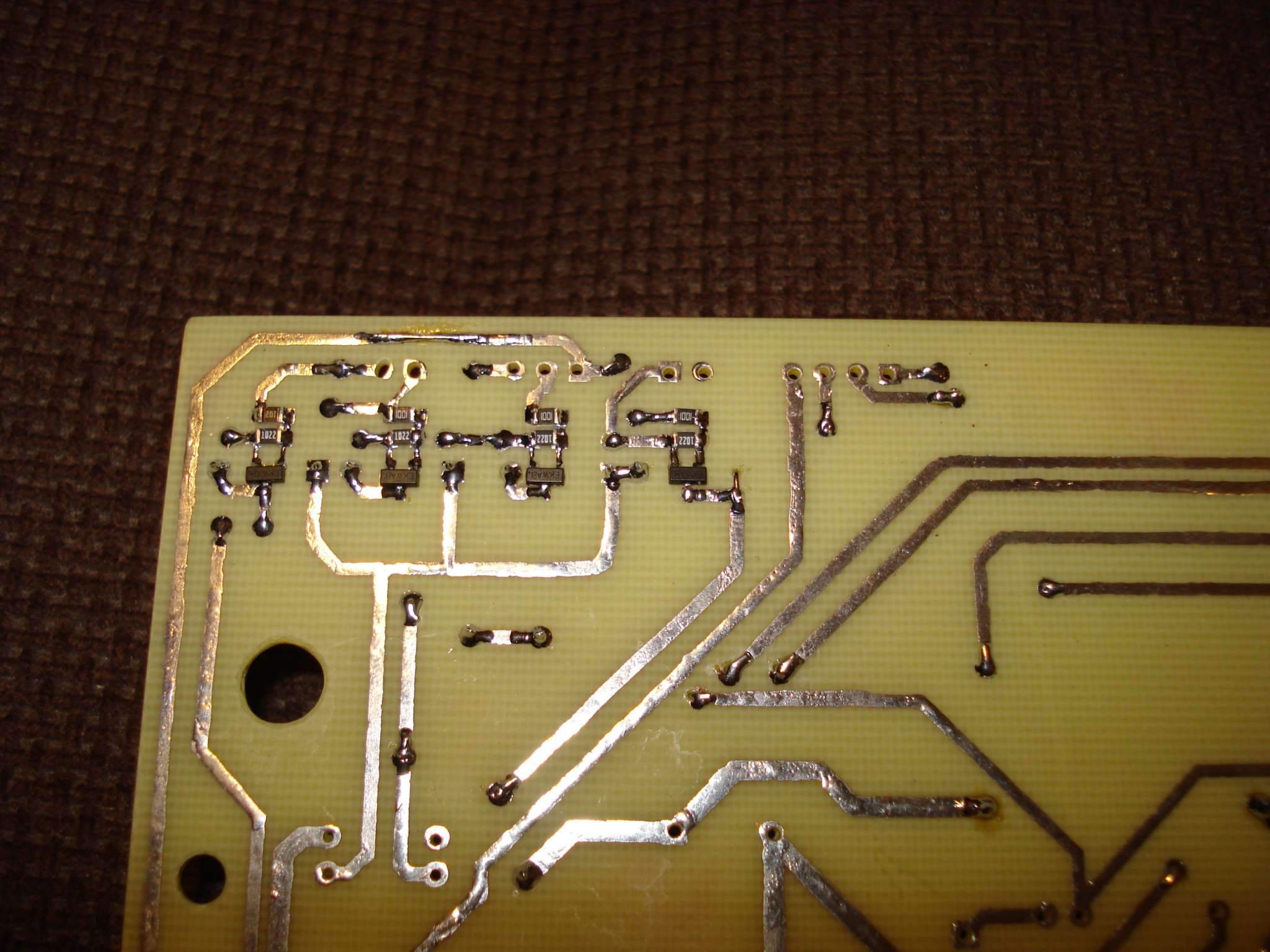

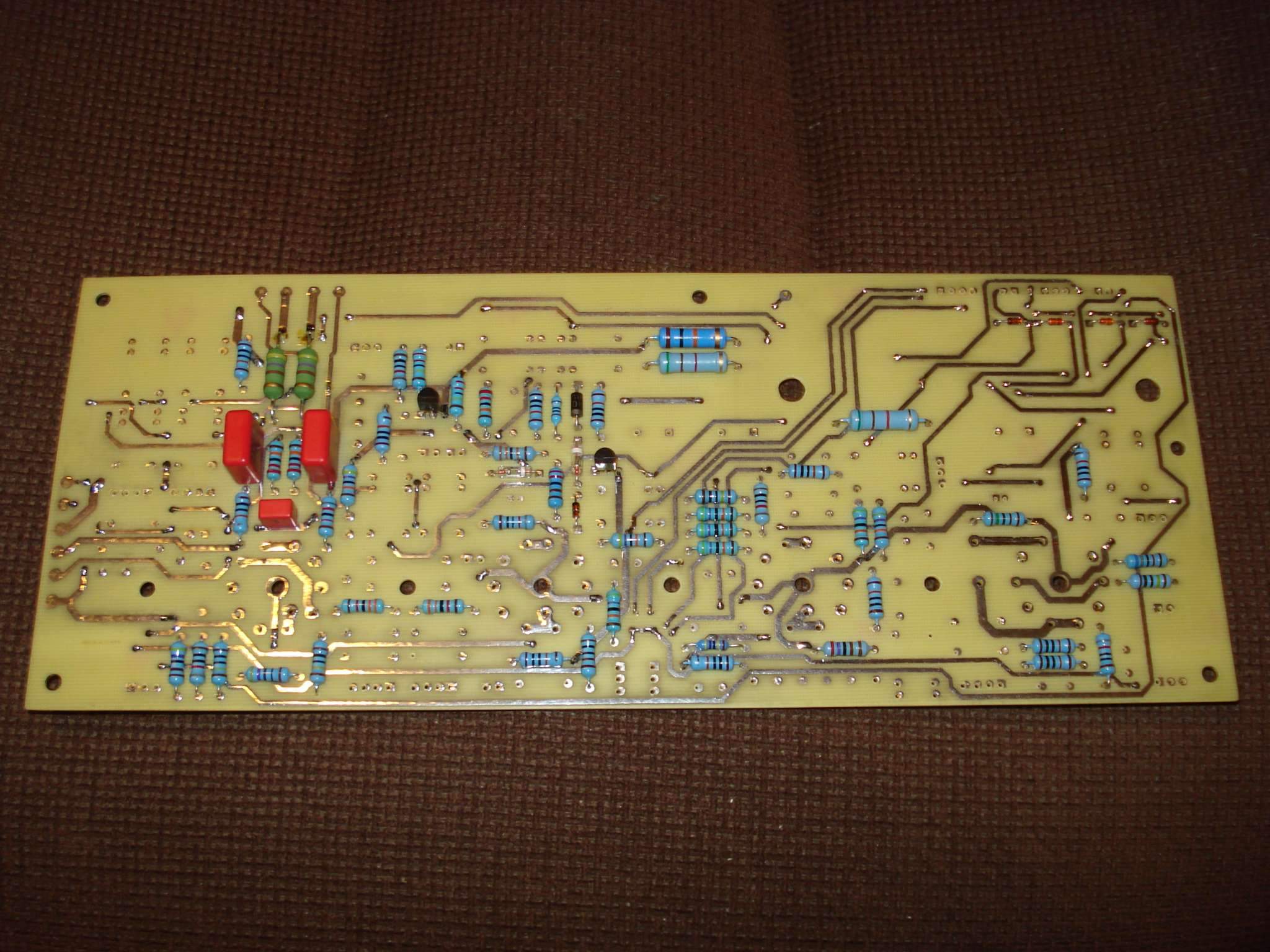

Запаяны переходные отверстия, резисторы и некоторая мелкотня на мэйн-борде.

PS Камрады, спасибо за плюсы!

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #310 : Февраля 17, 2017, 12:51:21 »
Цитата: Ден2 от Февраля 12, 2017, 21:14:45
Я заклепки М5 вполне успешно расклепываю высокопрочным болтом с гайкой, по методу el doctora, никаких проблем.
Просто я пользую м4. Приспособил расклепочник для обычных заклепок. Вытяжной винт правда приходится нержавеющий покупать, и то его не надолго хватает.

... и добавил:

MARcus, снимаю шляпу  :chelobiting:

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #311 : Февраля 19, 2017, 23:14:52 »
Мяталист, спасибо!

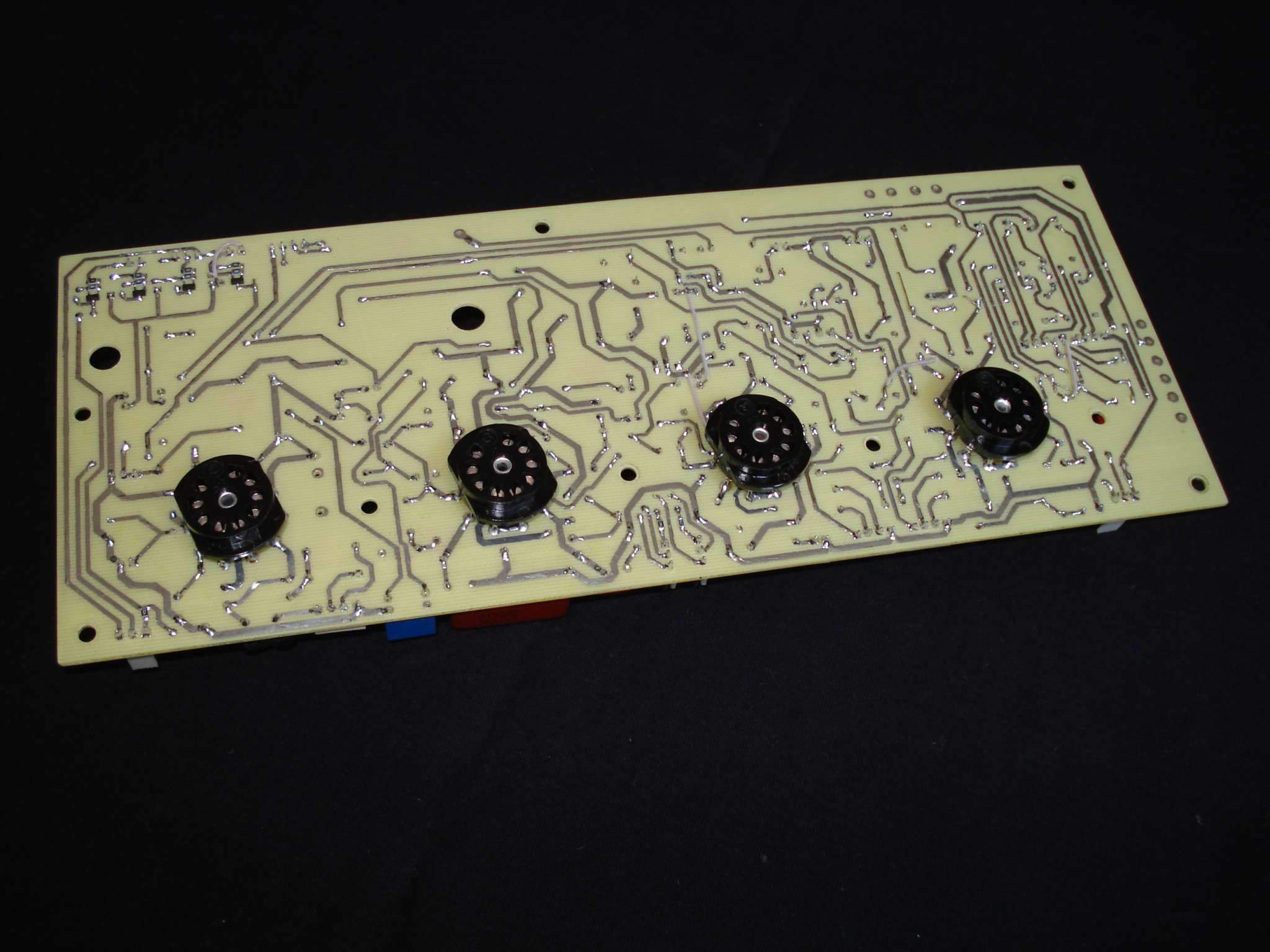

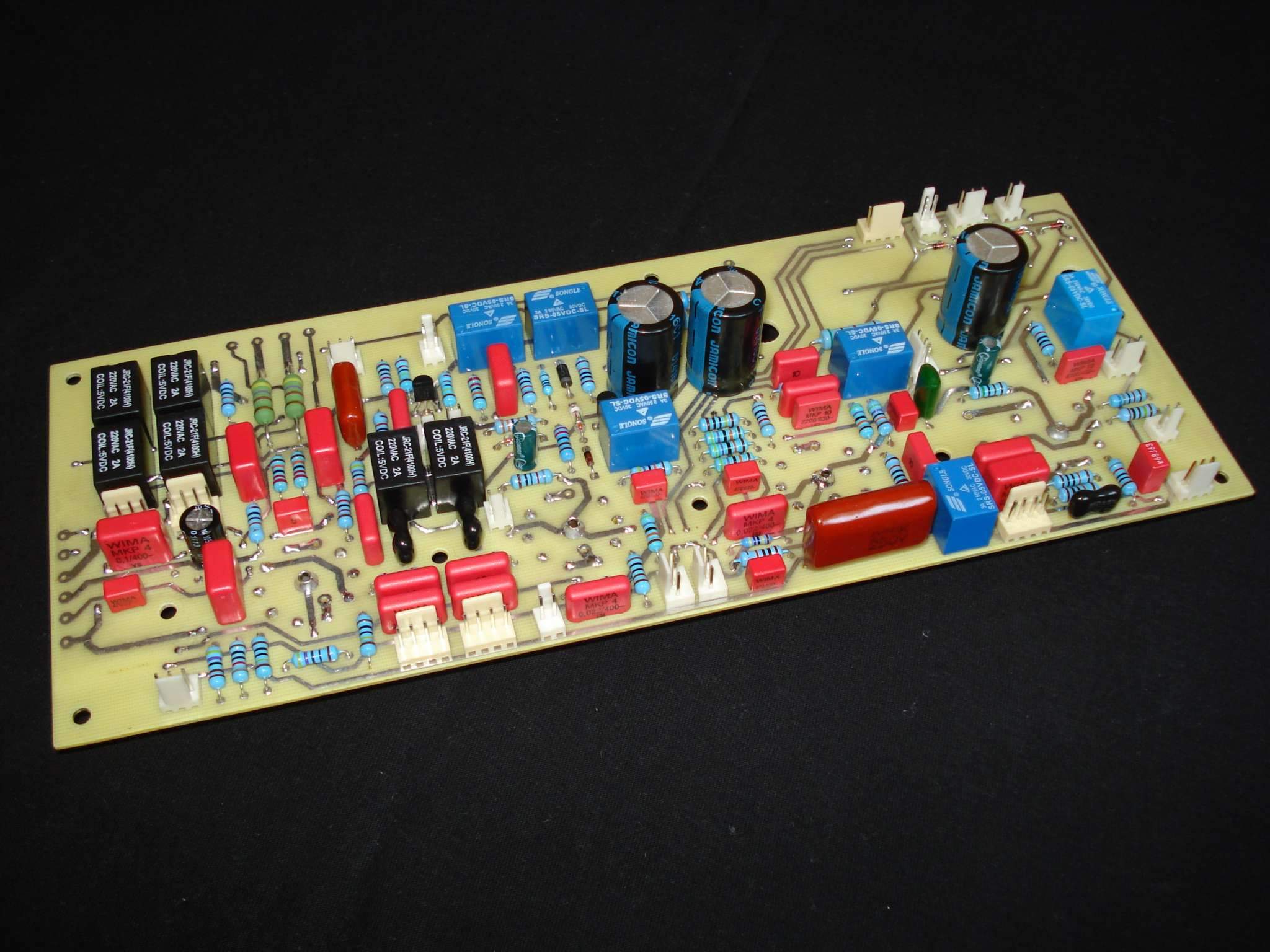

В сборе.

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #312 : Февраля 19, 2017, 23:22:58 »
Вот единственное, не люблю я столько реле.

Оффлайн H.P.

  • Опытный
  • ****
  • Сообщений: 538
  • Репутация: +70/-0
    • ВК
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #313 : Февраля 19, 2017, 23:39:40 »
MARcus, красота!

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #314 : Февраля 20, 2017, 12:07:44 »
Цитата: Мяталист от Февраля 19, 2017, 23:22:58
Вот единственное, не люблю я столько реле.

Та это ж ещё фигня  :)
https://guitarplayer.ru/index.php?topic=176427.msg8701416#msg8701416

Цитата: H.P. от Февраля 19, 2017, 23:39:40
MARcus, красота!
:chelobiting:

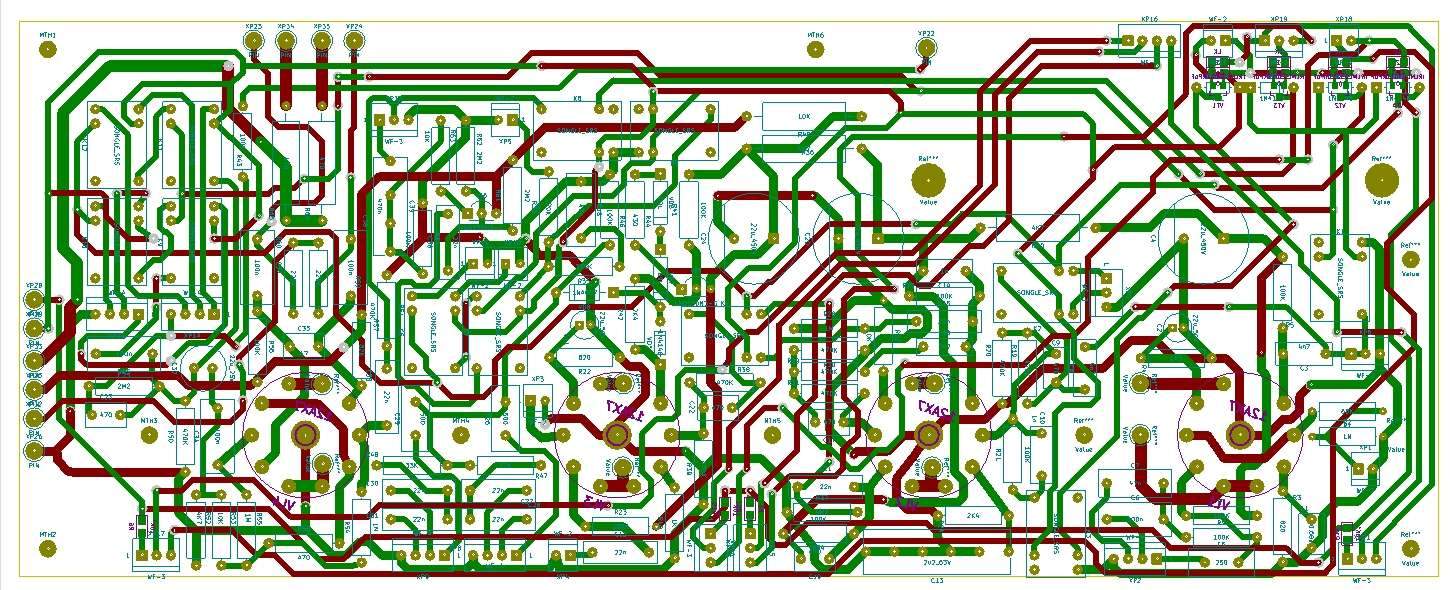

Да, забыл похвалиться: мелкие отверстия на плате сверлил диаметром 0,6 мм - первый опыт сверления такого мелкого диаметра. По началу несколько раз покупал свёрла, ибо они садились после 5-10 отверстий, потом понял, что это не тот путь, и стал их точить. Надфилем с алмазным напылением. Конечно, это не заточка, а "заточка", но хватало на те же 5-10 отверстий.
В итоге я затачивал десяток свёрел, сверлил, пока все не сядут, потом опять затачивал.
« Последнее редактирование: Февраля 20, 2017, 12:16:00 от MARcus »
