Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #285 : Февраля 09, 2017, 13:26:06 »
А как же конусное сверло? Закрывает кучу вопросов по шасси, и стоит относительно недорого.

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #286 : Февраля 09, 2017, 13:54:22 »
Цитата: Ден2 от Февраля 09, 2017, 13:26:06
А как же конусное сверло? Закрывает кучу вопросов по шасси, и стоит относительно недорого.
Для ламповых панелек купил такие коронки (только не набор, а отдельно, и не желтые, а белые): http://s.aliexpress.com/v2uuQNfu
Двух диаметров под октальные и новаль хватает. Сверлит очень аккуратно и легко. Ступенчатым больше не пользуюсь.

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #287 : Февраля 09, 2017, 13:56:24 »
Ой, да, я конусное сверло имел в виду, смешались в голове коронка и сверло, когда отвечал running'у.

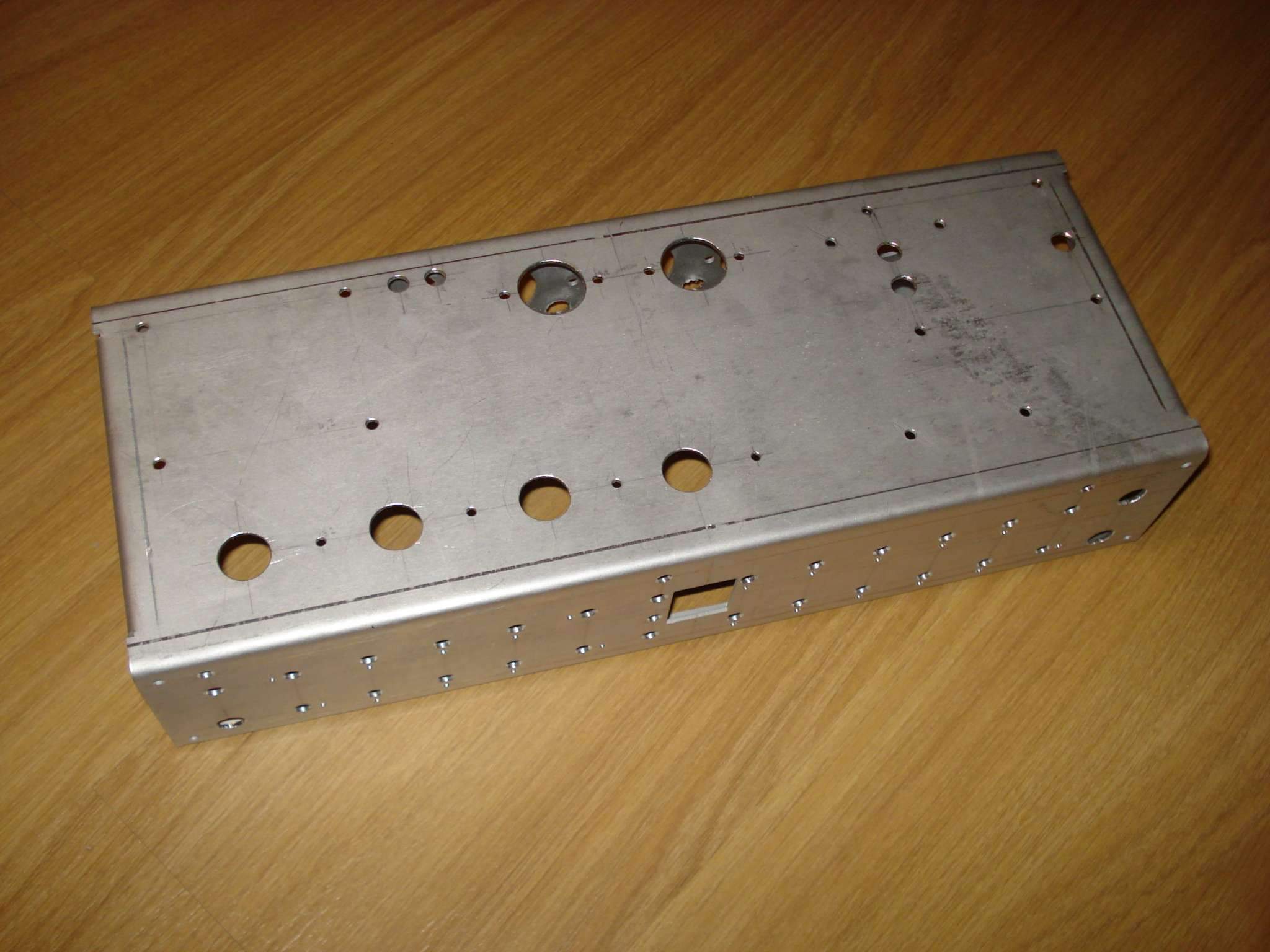

Коронкой сверлил на предыдущем шасси - не понравилось, ибо  подгорает металл шасси. Под покраску оно пофиг, конечно, но как-то не захотел я в этот раз коронку. Хотя, там была сталь, а тут дюраль, может и прохляло бы.
« Последнее редактирование: Февраля 09, 2017, 13:58:41 от MARcus »

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #288 : Февраля 09, 2017, 13:57:23 »
Так надо по немногу и маслица добавлять. :ukr2:

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #289 : Февраля 09, 2017, 14:02:52 »
Ну, теперь в следующий раз  :twiddle:

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2058
  • Репутация: +368/-4
  • GuitarPlayer.Ru fan!
Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.
« Ответ #290 : Февраля 09, 2017, 14:51:40 »
Цитата: Mepk от Февраля 09, 2017, 13:54:22
Для ламповых панелек купил такие коронки (только не набор, а отдельно, и не желтые, а белые): http://s.aliexpress.com/v2uuQNfu
Двух диаметров под октальные и новаль хватает. Сверлит очень аккуратно и легко. Ступенчатым больше не пользуюсь.
Сбрось ссылочку на конкретно твои коронки, ежели не сложно

































								Оффлайн
								MARcus Автор темы




  • Опытный
    •

  • ****
    •

  • Сообщений: 595
    •

  • Репутация: +96/-2
    •

  •



    • MARcus
      •



    •

















										Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.



« Ответ #291 : Февраля 09, 2017, 17:06:06 »

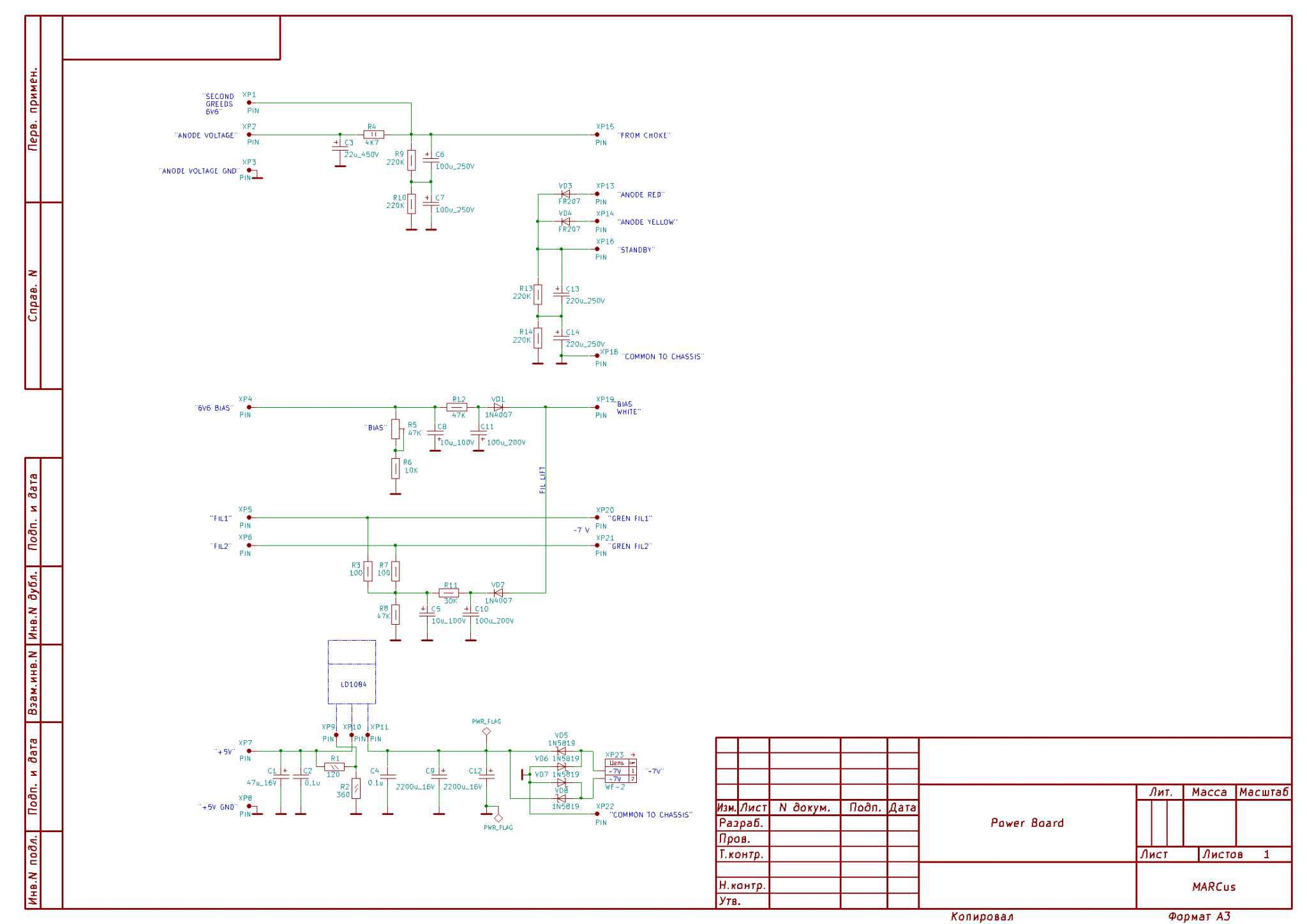

Планируется три платы: питальник, основная плата и МИДИ-контроллер.
В питальнике кроме анодки и смещения будет подъём накала ламп преампа и источник 5 В для питания коммутации (контроллер, реле, индикация).










								« Последнее редактирование: Февраля 09, 2017, 18:07:53 от MARcus »
























								Оффлайн
								Мяталист




  • Ветеран форума
    •

  • ******
    •

  •




    •

  • Сообщений: 5744
    •

  • Репутация: +182/-4
    •

  • Будь как все. Собирай JCM 800 и SLO 100
    •

  •





    •

















										Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.



« Ответ #292 : Февраля 09, 2017, 17:13:24 »










А можно"(контроллер, реле, индикация)" поглядеть?
В смысле схемы.
































								Оффлайн
								MARcus Автор темы




  • Опытный
    •

  • ****
    •

  • Сообщений: 595
    •

  • Репутация: +96/-2
    •

  •



    • MARcus
      •



    •

















										Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.



« Ответ #293 : Февраля 09, 2017, 18:07:17 »

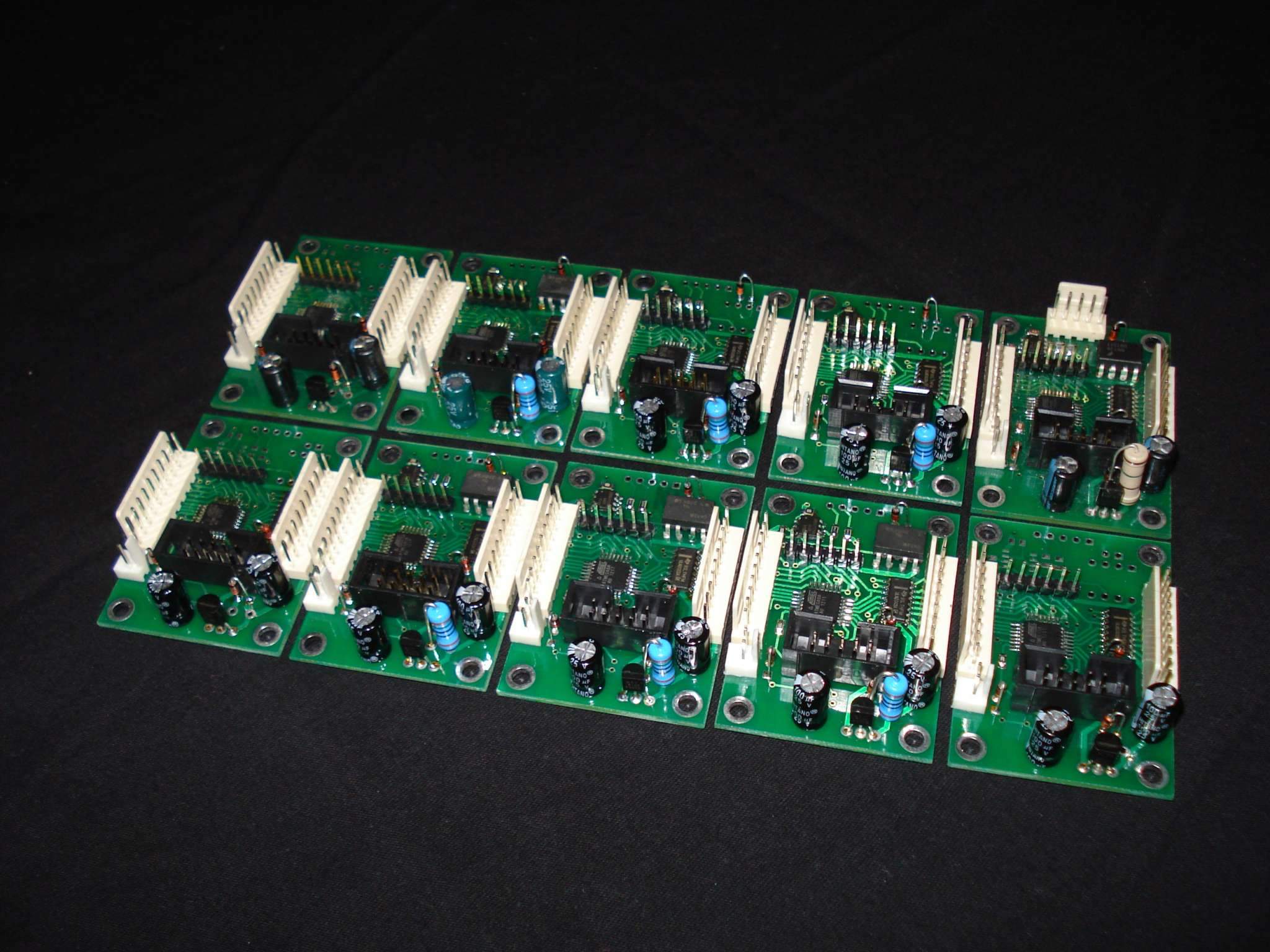

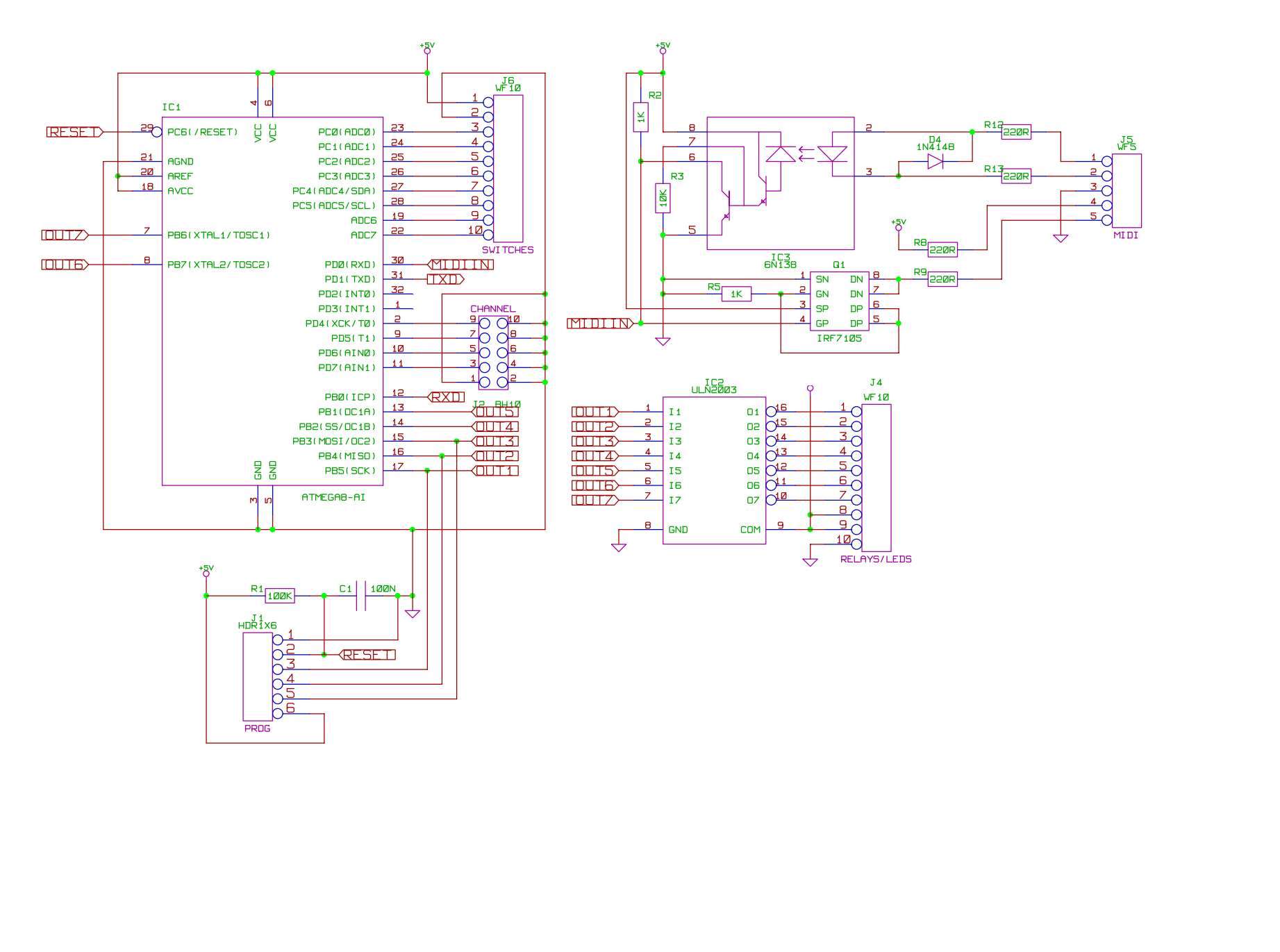

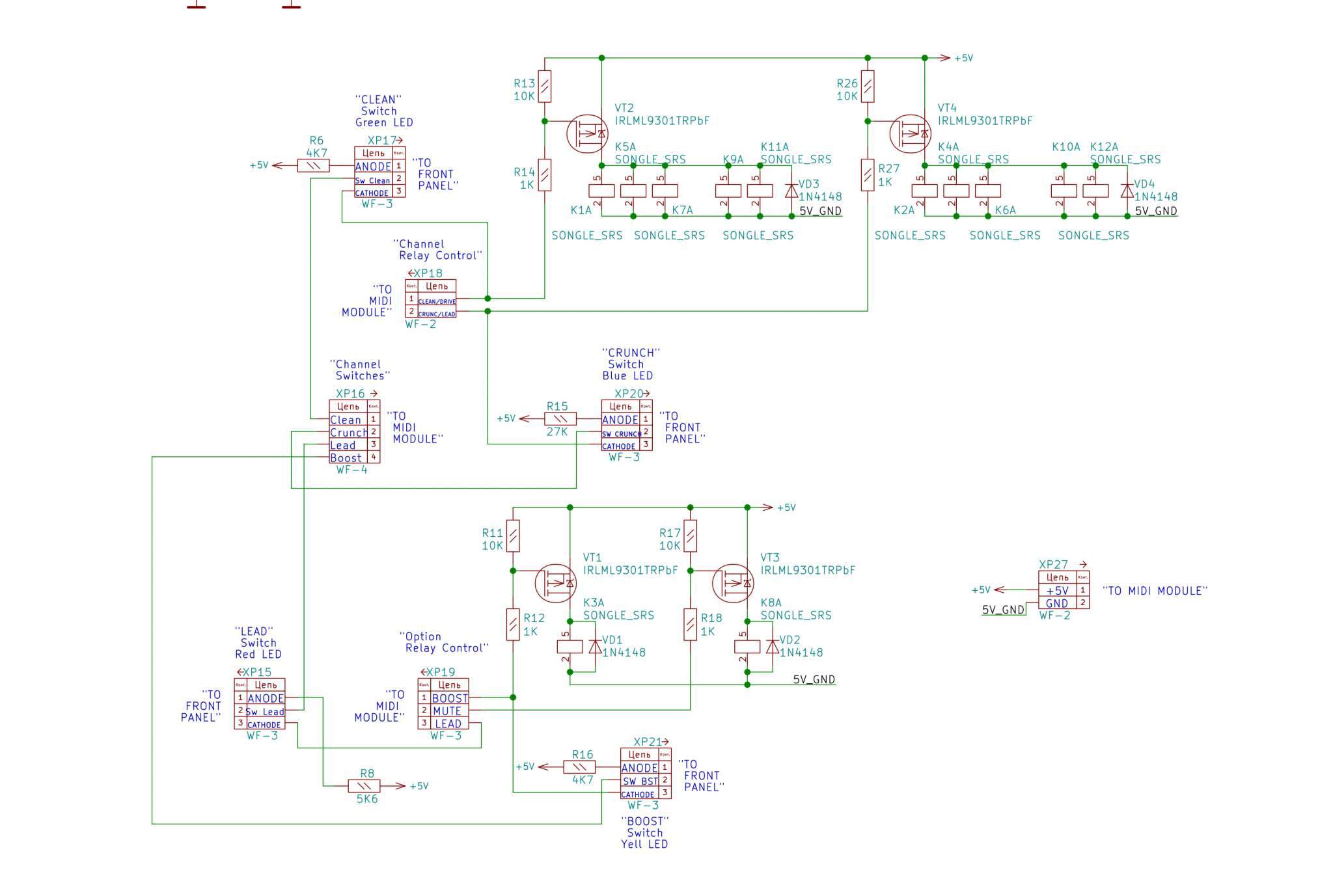

Реле и их драйверы приведены на схеме в ответе #278, привожу здесь крупно (кнопки и светодиоды уходят через разъёмы на переднюю панель), а также схему контроллера (автор этой конкретной схемы не я, а один из уважаемых форумчан (за что ему огромное спасибо и вечный респект), просто у меня запас плАток таких контроллеров (делались для преампа NGC2410), и я их использую по мере надобности в макетных проектах).










								« Последнее редактирование: Февраля 09, 2017, 20:10:58 от MARcus »
























								Оффлайн
								Vitallka




  • Эксперт
    •

  • *****
    •

  •




    •

  • Сообщений: 1175
    •

  • Репутация: +105/-1
    •

  • Антиум
    •

  •





    •

















										Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.



« Ответ #294 : Февраля 09, 2017, 23:24:11 »










Цитата: Mepk от Февраля 09, 2017, 13:54:22
Для ламповых панелек купил такие коронки (только не набор, а отдельно, и не желтые, а белые): http://s.aliexpress.com/v2uuQNfu
Двух диаметров под октальные и новаль хватает. Сверлит очень аккуратно и легко. Ступенчатым больше не пользуюсь.
А 25 мм до 26 напильником доводишь?

































								Оффлайн
								Mepk




  • Эксперт
    •

  • *****
    •

  •




    •

  • Сообщений: 1851
    •

  • Репутация: +115/-1
    •

  • Еще один соберу - и всё...
    •

  •



    • Мой блог
      •



    •

















										Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.



« Ответ #295 : Февраля 10, 2017, 07:15:52 »










Цитата: Vitallka от Февраля 09, 2017, 23:24:11
А 25 мм до 26 напильником доводишь?
Я не у этого продавца покупал, ссылка для примера. Просто именно моих коронок уже нет в продаже. Себе покупал 22 и 26 мм.

































								Оффлайн
								MARcus Автор темы




  • Опытный
    •

  • ****
    •

  • Сообщений: 595
    •

  • Репутация: +96/-2
    •

  •



    • MARcus
      •



    •

















										Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.



« Ответ #296 : Февраля 10, 2017, 14:30:12 »

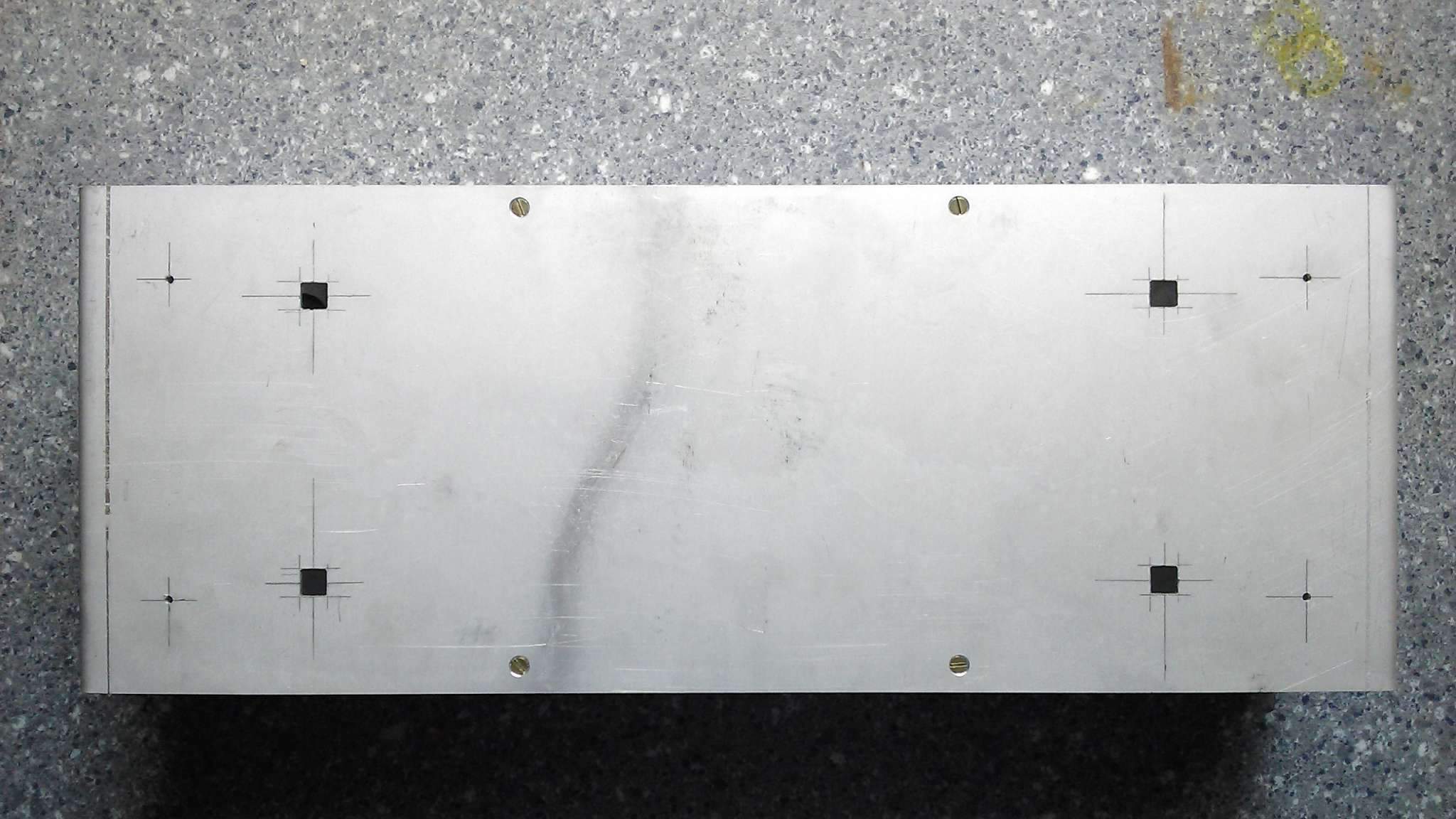

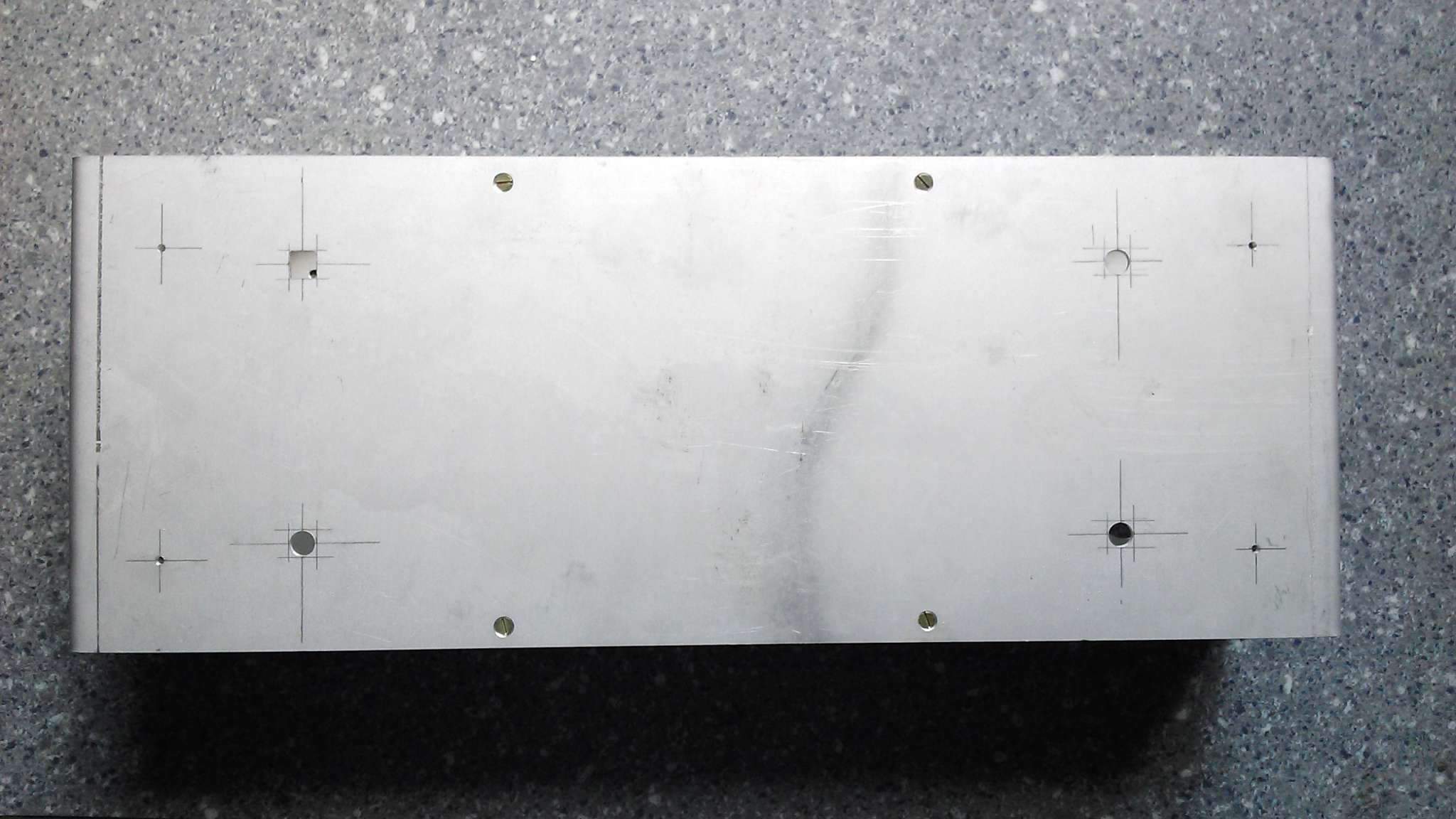

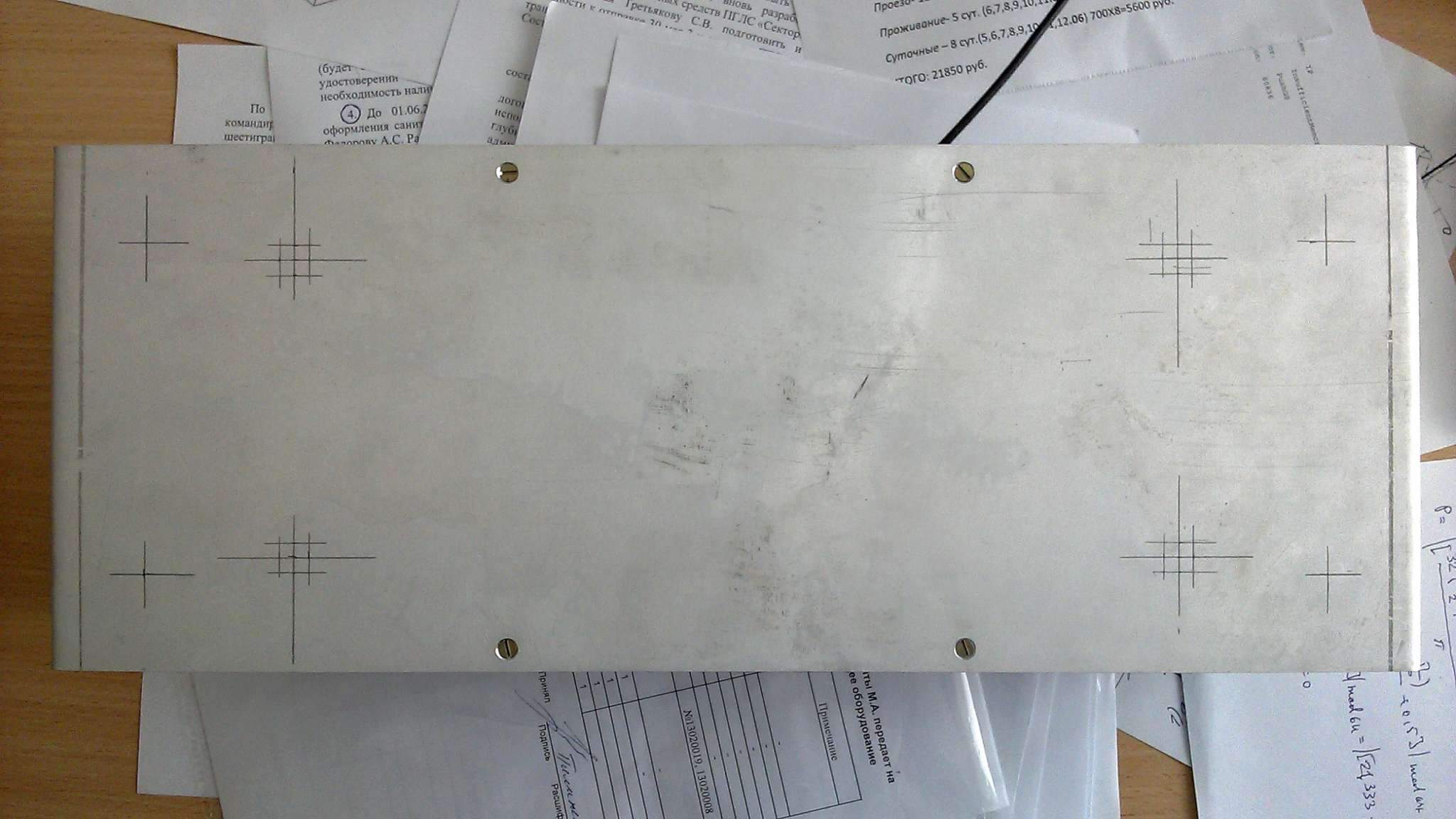

Круглые отверстия превращаются в квадратные.

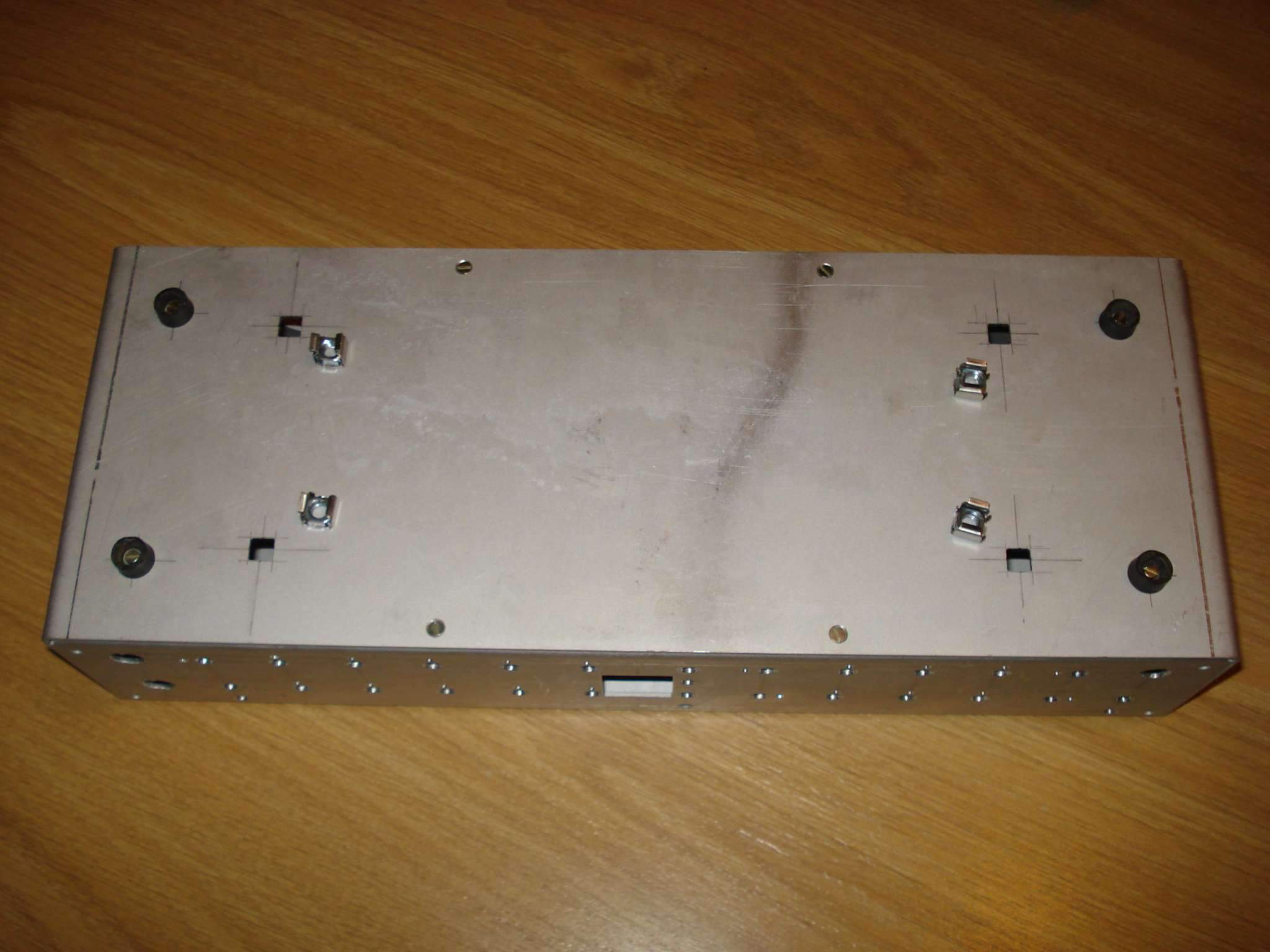

Нижняя крышка шасси: кузовные гайки для крепления к кожуху (будке) и временные ножки, пока этого кожуха нет.


































								Оффлайн
								Darksid




  • Эксперт
    •

  • *****
    •

  •




    •

  • Сообщений: 1197
    •

  • Репутация: +96/-0
    •

  • Паяю не спеша для души.....
    •

  •





    •

















										Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.



« Ответ #297 : Февраля 10, 2017, 18:45:18 »










Кузовные тоже вариант я обычно использую резьбовые заклёпки М5.


































								Оффлайн
								Мяталист




  • Ветеран форума
    •

  • ******
    •

  •




    •

  • Сообщений: 5744
    •

  • Репутация: +182/-4
    •

  • Будь как все. Собирай JCM 800 и SLO 100
    •

  •





    •

















										Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.



« Ответ #298 : Февраля 10, 2017, 22:39:48 »










Darksid, М5, ого :777: А чем расклепываешь?
































								Оффлайн
								MARcus Автор темы




  • Опытный
    •

  • ****
    •

  • Сообщений: 595
    •

  • Репутация: +96/-2
    •

  •



    • MARcus
      •



    •

















										Re: Усилитель 20 Вт на ТВ-20 и ТС-140. Mod S XX. Ecstasy.



« Ответ #299 : Февраля 10, 2017, 22:43:31 »










Darksid, да, тоже вариант. Под них, наверное, надо прецизионно отверстия в кожухе размечать, а то попадать потом сложно. Не? Мои гайки как-то более свободно болтаются в кузове, т.е. есть допуск на установку.

Отверстия под лампы выпилены.

Теперь надо платами плотнее позаниматься.










								« Последнее редактирование: Февраля 11, 2017, 00:07:29 от MARcus »
