Брайт мона выполнить в виде пушпула на одной из крутилок.

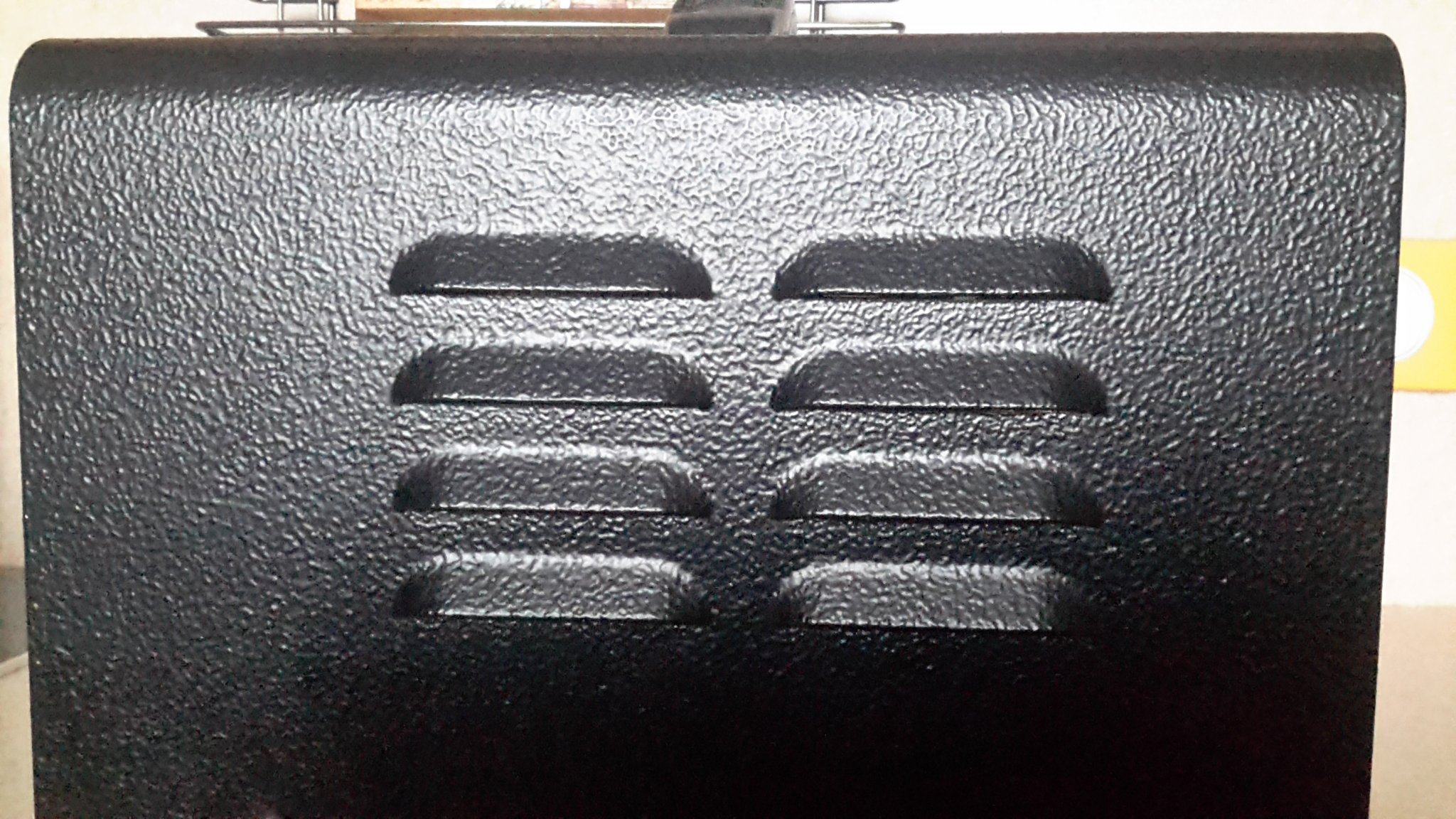

Корпус полтора, шасси 2 миллиметра. После миллиметровки на маршалле на воду дую. Мну упал заказ на обычные УНЧ, там будут индикаторные

Мастер и громкость на ноль - фон есть. Хоть слегка приоткрыть мастер или громкость - сразу сильнейший гул. Земли проверял, возможно, что-то упустил.

Полное соответствие лейке, кроме разрядного резистора на 10К на первом конденсаторе. Земля есть везде, где должна быть. Может быть проблема в хреновых лампах?

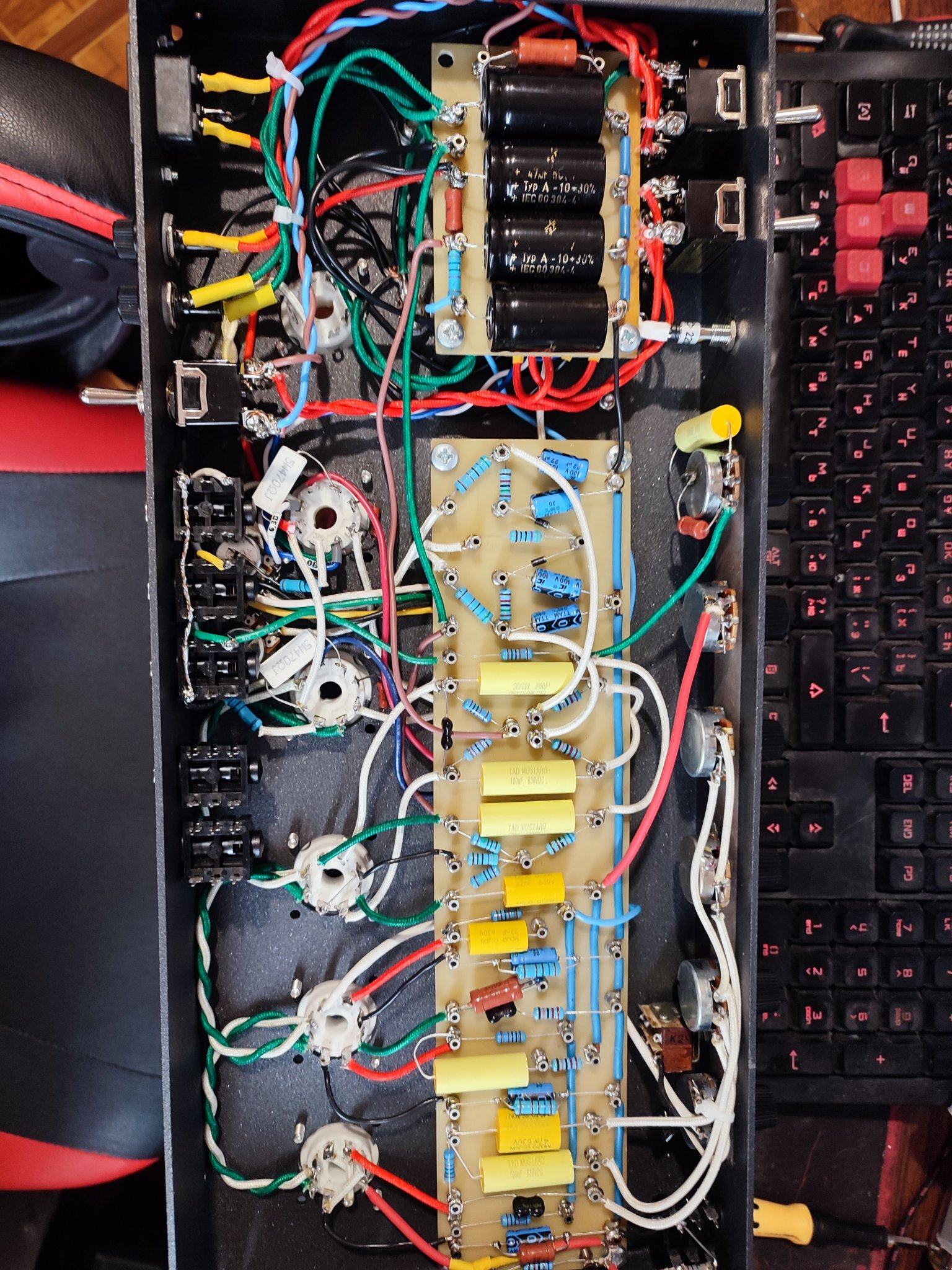

Схема в первом посте. Шушуть немношк стыдно за лапшу возле мощника

Umnick, Так, стоп, я не понял, две крутилки на фото, ближние к тумблерам питания: Кондёр и резистор у одной припаяны к корпусу, к второй вообще только один провод подходит. Заземление потов и резистора-кондёра идёт через корпуса потов и вот ту полосу под ними на шасси?!?!?!
Разбирайте нафик, поты изолировать от шасси, земли потов разводить покаскадно.
Пока что вижу клубок земляных петель с которым даже разбираться бессмысленно.

major73727, Бросить в поделие гранату и собрать нормально
Если серьёзно - монтаж "4+", грамотность "2"

Alex_SG, Поты должны быть на шасси! Ничего не надо изолировать. Самая большая глупость с этой изоляцией. А вот землю надо разводить отдельно и не использовать под это корпуса потов.
