Изучив патенты, я могу подтвердить, что конструкция Dynaco A470 основана на запатентованном методе Дэвида Хафлера (патент US2815408A), который решал ключевую проблему выходных трансформаторов — противоречие между хорошими НЧ и ВЧ характеристиками .

Вот ключевые принципы этого метода :

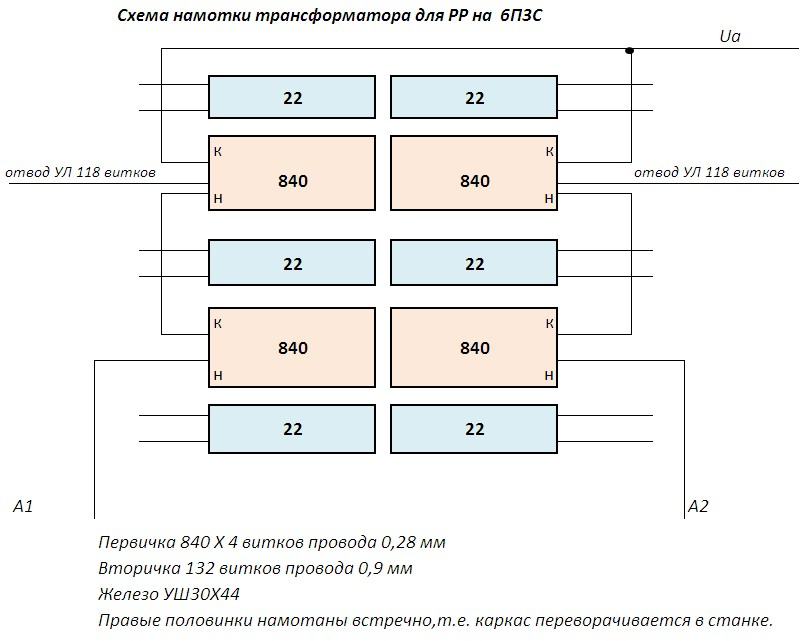

· "Сэндвич" из обмоток: Первичка разделена на три соосные секции — центральную (с отводом от середины), внутреннюю и внешнюю . Вторичные обмотки размещаются между секциями первички (как прослойки), чтобы уменьшить индуктивность рассеяния .
· Направление намотки: Важный нюанс: внешняя и внутренняя секции первички намотаны в противоположном направлении по сравнению с центральной . Это сделано для правильного сложения сигналов при соединении.
· Схема соединения: Обмотки соединяются так, чтобы половины двухтактного каскада работали синфазно. Патент описывает как последовательное , так и параллельное  соединение секций.
· Управление ёмкостью: Хафлер намеренно допускал небольшой дисбаланс сопротивления и ёмкости половин первички . Такой "хитрый" метод позволил эффективно переплести обмотки, сохранив низкую межобмоточную ёмкость. Половины первички оказываются рядом (соседствуют) только в районе центрального отвода, где переменное напряжение равно нулю, что и минимизирует паразитную ёмкость .
· Роль вторичных обмоток: Помимо передачи сигнала, вторичные обмотки служат электростатическими экранами между секциями первички, дополнительно снижая ёмкостную связь и делая её симметричной .
· Ультралинейный режим: В патенте US2710312A также описана идея ультралинейного включения, где точка подключения экранирующих сеток ламп (отвод 18.5% от анодной нагрузки) обеспечивает компромисс между мощностью и искажениями .
