Sofa_Guitarrero, Когда ничего не получается, откройте наконец инструкцию, я в курсе  ;D Походу придётся, хотя лень - ну шо капец.

Targitay, Ну я так, для красного словца ляпнул. Смотрел "металюговые преды", там нифига конечно не овер на одной лампочке.

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #361 : Мая 28, 2014, 13:33:35 »
Sofa_Guitarrero, Когда ничего не получается, откройте наконец инструкцию, я в курсе  ;D Походу придётся, хотя лень - ну шо капец.
Дык, опыт, как и половое бессилие, приходит с годами :)
Есть еще частичный перевод книжки Designing Tube Preamps for Guitar and Bass by Merlin Blencowe  на ГТлабе. Там много чего расписано касаемо гитарных усилителей.

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #362 : Мая 28, 2014, 13:56:44 »
Sofa_Guitarrero, Да как-то сначала думал не углубляться, слепить по готовой лейке валкастер, а оно вона куда повернулось  :) Хотя именно валвкастер может еще и слеплю, только с нормальной лампочкой на 12В. Доделал вот только что все подключения, как ни странно, ничего не отвалилось в процессе, ничего заново не зашумело, и вышло именно так, как и предполагалось. Басов в овер добавляется, сам овер начинается очень рано, с брайтом на страте звенит, аж режет ухи. Осталось всё это чудо ухитриться утрамбовать в коробочку, взять "дипломатической наливки", и в гости на тестирование.

... и добавил:

Не бейти сильно ногами, но я опять с просьбой  :rolleyes:
Если есть у кого под рукой ссылка, ткните меня носом, как вывести простой футсвитч? Гугл даёт сложные варианты, или я его спрашиваю не так. Мне просто кнопку вывести наружу на джеках, чтобы под ноги её кинуть.
« Последнее редактирование: Мая 28, 2014, 17:38:54 от Андрей Мальков »

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #363 : Мая 28, 2014, 19:20:25 »
Если есть у кого под рукой ссылка, ткните меня носом, как вывести простой футсвитч? Гугл даёт сложные варианты, или я его спрашиваю не так. Мне просто кнопку вывести наружу на джеках, чтобы под ноги её кинуть.

Ха-ха! Как говорится, "аппетит приходит во время еды". ;D  Готовься, товарищ, к труду и обороне пятивольтовому реле с парой переключающих контактов:


« Последнее редактирование: Мая 28, 2014, 19:24:20 от Targitay »

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #364 : Мая 29, 2014, 00:17:53 »
Targitay, Да просто опрос знакомых гитаристов выдал такой результат, мол без футсвитча - не катит. Чей-то я в в схему работы реле въехать не могу по схеме никак... а всё, въехал, двойная же линия сигнала со входа. Или нет. Тут вход с выходом не перепутаны обозначениями?

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #365 : Мая 29, 2014, 05:01:44 »
Targitay,
1)  Да просто опрос знакомых гитаристов выдал такой результат, мол без футсвитча - не катит.
2) Чей-то я в в схему работы реле въехать не могу по схеме никак... а всё, въехал, двойная же линия сигнала со входа. Или нет. Тут вход с выходом не перепутаны обозначениями?
1) Ясно.
2) На схеме все правильно. Пока кнопка не нажата - сигнал с входа подается прямо на выход. При этом вход самого устройства "заземляется". При нажатой кнопке "футсвитч" центральные контакты реле замыкаются с верхними (по схеме) и сигнал идет с вхлдного разъема по "второму" проводу на вход "устройства",  а с выхода - на разъем аут".  В любом редакторе сделай два варианты схемы,  где нарисуй путь прохождения сигнала в обоих режимах разными цветами - сразу все станет понятно.  ;)

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #366 : Мая 29, 2014, 05:18:50 »
Targitay, С утра смотрел, видать не выспался, сейчас вот смотрю - да, всё нормально со входами-выходами. Пошел гуглить про релюшки, с чем их готовить, где искать, и как питать.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #367 : Мая 29, 2014, 06:09:33 »
Targitay, С утра смотрел, видать не выспался, сейчас вот смотрю - да, всё нормально со входами-выходами. Пошел гуглить про релюшки, с чем их готовить, где искать, и как питать.
Китайские в любом магазине ралиодеталей должны быть. Питать постоянным током. в твоем случае нужно искать срабатывающие от 5В. обычно при p-2-p монтаже устанавливают на отдельную платку, а платку -  поближе к коммутируемым цепям, чтобы сигнальные провода были покороче. В  твоем случае - можно у входного разъема. А +5В получить "гашением" соответствующим резистором напряжения от цепи накала лампы.
« Последнее редактирование: Мая 29, 2014, 06:14:54 от Targitay »

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #368 : Мая 29, 2014, 07:54:49 »
Targitay, немного почитал теорию, вроде понял основной смысл. Получается саму кнопку хоть к черту на рога можно выносить, в отличие от тумблера, сигнальные цепи далеко не уходят, кнопка только питание релюшки замыкает. Да и кнопка проще нужна.  Удобно.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #369 : Мая 29, 2014, 08:03:02 »
Targitay,
1) Получается саму кнопку хоть к черту на рога можно выносить, в отличие от тумблера, сигнальные цепи далеко не уходят, кнопка только питание релюшки замыкает.
2)Да и кнопка проще нужна.  Удобно.

1) Правильно понял.

2) Кнопка на самом деле хорошая (надежная)  нужна. Её ж ( как кто-то здесь уже сказал), "ногами пинать будут" . Я, например, для своего преампа купил готовый футсвитч у Ерасова. Если хочешь съекономить - можно у него же все компоненты (корпус, кнопка, гнездо, два штекера, кусок кабеля) и по отдельности заказать.
« Последнее редактирование: Мая 29, 2014, 08:15:14 от Targitay »

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #370 : Мая 29, 2014, 08:30:15 »
Targitay, Пока интересен сам смысл :) Спрошу в наших магазинах релюшки, как бы их тоже с оказией не пришлось заказывать.

Оффлайн Сергей Куфлей

  • Завсегдатай
  • ***
  • Сообщений: 389
  • toiler
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #371 : Мая 29, 2014, 11:03:00 »
Китайские в любом магазине ралиодеталей должны быть. Питать постоянным током. в твоем случае нужно искать срабатывающие от 5В. обычно при p-2-p монтаже устанавливают на отдельную платку, а платку -  поближе к коммутируемым цепям, чтобы сигнальные провода были покороче. В  твоем случае - можно у входного разъема. А +5В получить "гашением" соответствующим резистором напряжения от цепи накала лампы.
Скажу из своего опыта.Ничего не нужно гасить.Реле прекрасно держат 7 вольт.
А там,хозяин-барин.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #372 : Мая 29, 2014, 11:07:22 »
Скажу из своего опыта.Ничего не нужно гасить.Реле прекрасно держат 7 вольт.
А там,хозяин-барин.
Спасибо за информацию. Будем знать.

Оффлайн Сергей Куфлей

  • Завсегдатай
  • ***
  • Сообщений: 389
  • toiler
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #373 : Мая 29, 2014, 11:17:14 »
Спасибо за информацию. Будем знать.

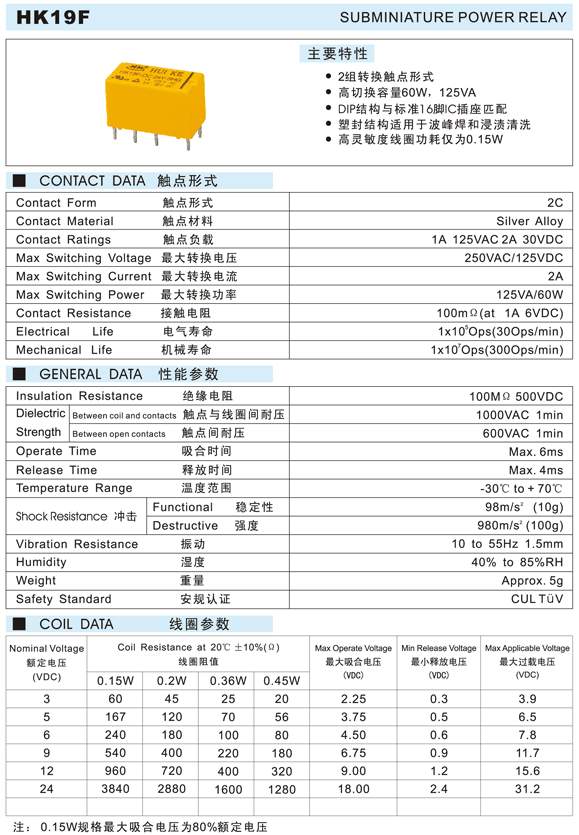

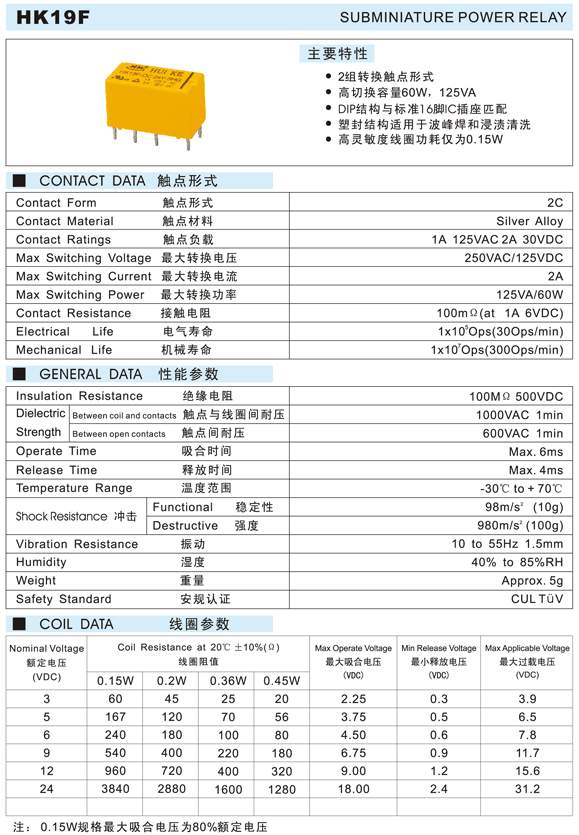

А если серьезно,то вот:

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #374 : Мая 29, 2014, 11:54:36 »
Сергей Куфлей, Спасибо за инфу. То есть 6В для 5ти вольтового реле должно быть нормально. Надо точно пробовать.
