Автор Тема: Усилок из Vef Radio. Несколько вопросов.  (Прочитано 32734 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #495 : Августа 31, 2014, 16:22:19 »
Targitay, То есть первый вариант - по сути "чамп в квадрате"? А во втором - смысл понял, но снова получается, что один триод зависает... а если первая лампа триоды в параллель, а потом чамп, и эквалайзер перед выходом?

Что значит "один триод зависает? Один триод будет использоваться в собственно "Чампе". Остальные три  - в преампе либо по схеме Басмэна, либо по схеме БлюзЭкспресса. Или ты хочешь, чтобы преамп был построен на 4 триодах, а от Чампа остался бы только выходной каскад?



« Последнее редактирование: Августа 31, 2014, 16:24:10 от Targitay »

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #496 : Августа 31, 2014, 16:44:25 »
Targitay, Не догоняю с басманом  ??? Значит в оригинальной схеме у нас три триода же? То есть полторы лампы? В чампе у нас еще два... На схеме БлюзЭкспресс следуюет читать "первый триод входной, с него приходит на отдельную лампу?" А то я прочитал наоборот, с первой лампы на половинку второй. Если я ошибся, то получается да проще, с чампа на вторую лампу.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #497 : Августа 31, 2014, 16:52:08 »
Targitay, Не догоняю с басманом  ??? Значит в оригинальной схеме у нас три триода же? То есть полторы лампы? В чампе у нас еще два... На схеме БлюзЭкспресс следуюет читать "первый триод входной, с него приходит на отдельную лампу?" А то я прочитал наоборот, с первой лампы на половинку второй. Если я ошибся, то получается да проще, с чампа на вторую лампу.

Выкидываешь из схемы чампа первый триод (это и есть чамповский преамп). Вместо него - преамп от Басмэна или от БлюзЭкспресса на трех триодах. Я бы сам делал на основе Басмэна - получатся более гибкие регулировки перегруза.



« Последнее редактирование: Августа 31, 2014, 20:40:42 от Targitay »

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #498 : Сентября 01, 2014, 01:47:27 »
Targitay, Вот таким примерно образом?



Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #499 : Сентября 01, 2014, 04:58:40 »
Targitay, Вот таким примерно образом?

Не так.
Еще раз (по шагам):
1) Берешь схему Чампа.
2) Стираешь в ней всё, что левее регулятора громкости.
3) Пририсовываешь слева к тому, что получилось, преамп Басман'а (канал "брайт") с его же родным темброблоком.
4) Сигнал на регулятор громкости (схема Чампа) подаешь с движка регулятора ВЧ (схема Басмана).




« Последнее редактирование: Сентября 01, 2014, 05:06:23 от Targitay »

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #500 : Сентября 01, 2014, 06:49:47 »
Targitay, Всё, понял, просто все эти три триода бассмана с эквалайзером дополняем триодом чампа. Осталось это на бумаге расчертить, что куда по баллонам пойдёт то.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #501 : Сентября 01, 2014, 06:53:26 »
Targitay, Всё, понял, просто все эти три триода бассмана с эквалайзером дополняем триодом чампа. Осталось это на бумаге расчертить, что куда по баллонам пойдёт то.

Второй триод в чампе входит в состав собственно усилителя мощности и охвачен ООС (отрицательная обратная связь) с выхода выходного трансформатора. Кстати, в теме про "Арлекина" кто-то писал, что переруз лучше звучит в однотакте с ООС.

Можно, кстати, легко дополнить такой усилитель еще и "чистым" каналом, снимая сигнал с выхода первого каскада бассмана и подавая его на регулятор громкости Чампа. Сегодня вечером могу всё это дело нарисовать.
« Последнее редактирование: Сентября 01, 2014, 07:02:04 от Targitay »

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #502 : Сентября 01, 2014, 07:05:21 »
Targitay, Ну вот и проверим. Товарищ на днях в соседний город собрался, как раз ему список деталек подкину. Еще бы панельки ламповые там продавались, а то уже все телевизоры и радиолы почти расковырял :) Собственно на этот проект и должно хватит, а потом только заказывать.
А по поводу перегруза, просто хочется, чтобы был сразу в усилке, так то пред(или просто ламповый бустер, я так и не понял, как его правильно называть :) ) жив, вполне себе оверит и даже дисторшит. Работает пока ламповой грелкой для ерасовского репетитора.

... и добавил:

Targitay, Насчет обхода я уже думал, но боюсь, что опять наводок наловлю на тумблере.
« Последнее редактирование: Сентября 01, 2014, 07:07:35 от Андрей Мальков »

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #503 : Сентября 01, 2014, 07:25:41 »

... и добавил:

Targitay, Насчет обхода я уже думал, но боюсь, что опять наводок наловлю на тумблере.
Ну, не знаю... Я в начале августа макетил ламповый компрессор, так все нормально было с тумблером. Обычные (не экранированные провода) - и никаких наводок.  И схема коммутации как раз похожая была.

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #504 : Сентября 01, 2014, 07:35:36 »
Targitay, Ну буду лейку рисовать, посмотрю, может получится покороче путь нарисовать.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #505 : Сентября 01, 2014, 09:22:44 »

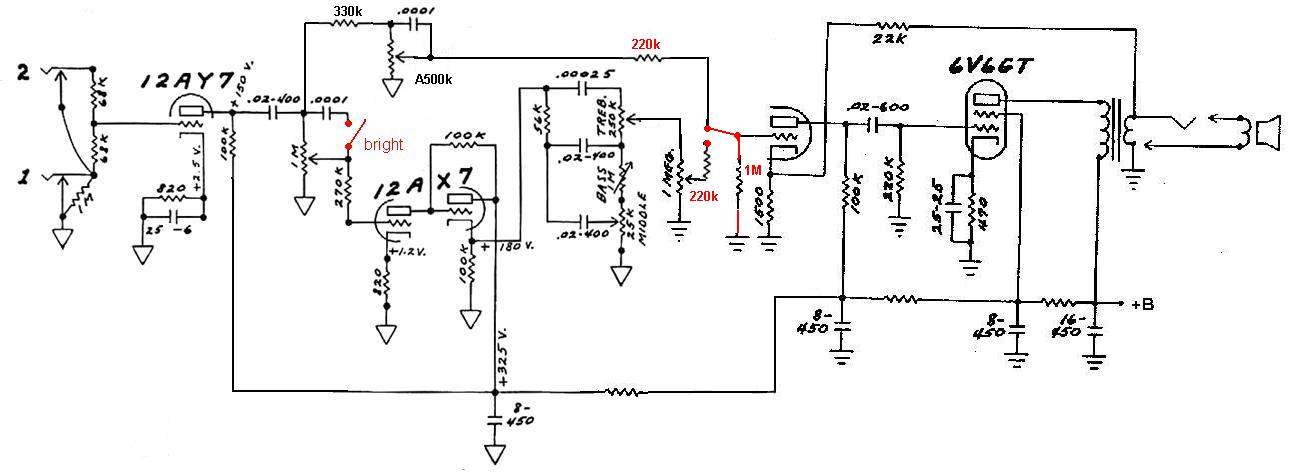

Андрей Мальков
Как-то так:
« Последнее редактирование: Сентября 01, 2014, 10:30:22 от Targitay »

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #506 : Сентября 01, 2014, 10:36:36 »
Targitay, Ну в принципе всё понятно, переписать список деталей для закупки, и пока леечку аккуратно составлять. На второй лампе бассмана смотрю в принципе всё можно на ногах лампы повешать, три резистора то. А остальное не сложнее алембика.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #507 : Сентября 01, 2014, 10:46:46 »
Targitay, На второй лампе бассмана смотрю в принципе всё можно на ногах лампы повешать, три резистора то.

100к, который соединяет аноды, - на панельке однозначно. Так все и делают. Про катодные резисторы - вопрос. Я бы разместил их на плате вместе со всеми остальными деталями, чтобы проще потом было поиграться с номиналами. Да, и этот каскад собрал бы имеено на одной лампе. Т.е. первая лампа - первый и четвертый триоды (по схеме) , а вторая - довесок до Басмана (второй и третий триоды по схеме).
« Последнее редактирование: Сентября 01, 2014, 10:48:29 от Targitay »

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #508 : Сентября 01, 2014, 10:57:53 »
Targitay, Я уже тоже так насчет ламп подумал. Проще в монтаже получается.

... и добавил:

Вот сейчас смотрю на схему - это ж так можно и басовый преамп сделать? Если проходные кондёры увеличить. ;D
« Последнее редактирование: Сентября 01, 2014, 11:09:32 от Андрей Мальков »

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #509 : Сентября 01, 2014, 11:21:35 »
Targitay, Я уже тоже так насчет ламп подумал. Проще в монтаже получается.

Да и наводок должно быть меньше. Коммутироваться будет уже усиленный сигнал (большой амплитуды).


... и добавил:

Targitay, ...и пока леечку аккуратно составлять. На второй лампе бассмана смотрю в принципе всё можно на ногах лампы повешать, три резистора то.
Берешь лейку бассмана и аккуратно убираешь лишнее.  :)
« Последнее редактирование: Сентября 01, 2014, 22:34:26 от Targitay »
