Re: Valve Caster
« Ответ #15 : Мая 21, 2018, 18:18:49 »
Собирал сабж по оригинальной схеме. Только на лампе 6н23п. Нужно понимать, что хайгейн на низком анодном, да еще и на 2-х каскадах не выйдет от слова "ваапще". А вот легкий подгруз вполне себе получится. И выхлоп у устройства получается неслабый, в качестве грелки можно юзать. Питал устройство от 9 вольт, накал понижал на 7806. Насколько помню, уменьшил номинал входного конденсатора, чтоб убрать лишний пердёж.

Оффлайн onefly123 Автор темы

  • Новичок
  • *
  • Сообщений: 66
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Valve Caster
« Ответ #16 : Мая 21, 2018, 18:22:24 »
А лично вы вальвекастер собирали по какой схеме? От матсумина? Или свои есть наработки? Я это хотел лишь узнать. Про уродцев мне и не интересно где 100 ламп)

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Valve Caster
« Ответ #17 : Мая 21, 2018, 23:17:18 »
и от мацумина, 2 каскада, три ручки. и вибракастер по Рику Холту делал (где то там на дайстомпбокс моя лейка лежит для вибраторной части, она самая маленькая по габаритам  ;) ) .  только 12ат7 в кастере мне нравится гораздо больше чем 12аю7 или ах7. и как я уже писал - анодное 12 вольт.

трёхкаскадный вэлвкастер пробовал - звучит хуже. 4х каскадный - вообще каша. остался во мнении что нечего портить оригинальную 2хкаскадную схему, как только отходишь от этого минимализма - всё ухучшается.

Оффлайн onefly123 Автор темы

  • Новичок
  • *
  • Сообщений: 66
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Valve Caster
« Ответ #18 : Мая 22, 2018, 00:29:28 »
Спасибо большое вам, не знал что вибракастер существует тоже)) Значится начну с двухкаскдного обычного вальвекастера, а затем плавно перейду на виброкастер. Все таки хочется допилить этот проект, а то другие нормально, а с этим как назло все наперекосяк)))

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Valve Caster
« Ответ #19 : Мая 22, 2018, 11:53:15 »
Можно еще немного импровизировать - добавить диодное ограничение по ООС с выхода на катод первого каскада. Можно на светодиодах, а можно на германиевых попробовать. Думаю, будет интересно.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Valve Caster
« Ответ #20 : Мая 22, 2018, 12:06:27 »
не, не будет. главная фишка в кастере - он очень жирный и мягкий. делаешь диодное ограничение - гейну больше а звук хужее. меняешь темброблок на фенедровский, или от крысы - звук становится вялым. втыкаешь 12ах7 - кашит.

имхо это схема из тех, что нравится - пользуй, не нравится - мимо проходи, а дорабатывать там нечего и незачем. как фендер-чемп.  ;)
« Последнее редактирование: Мая 22, 2018, 12:10:20 от GeorgeM »

Оффлайн vorlicheck

  • Новичок
  • *
  • Сообщений: 41
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Valve Caster
« Ответ #21 : Апреля 12, 2019, 23:11:32 »

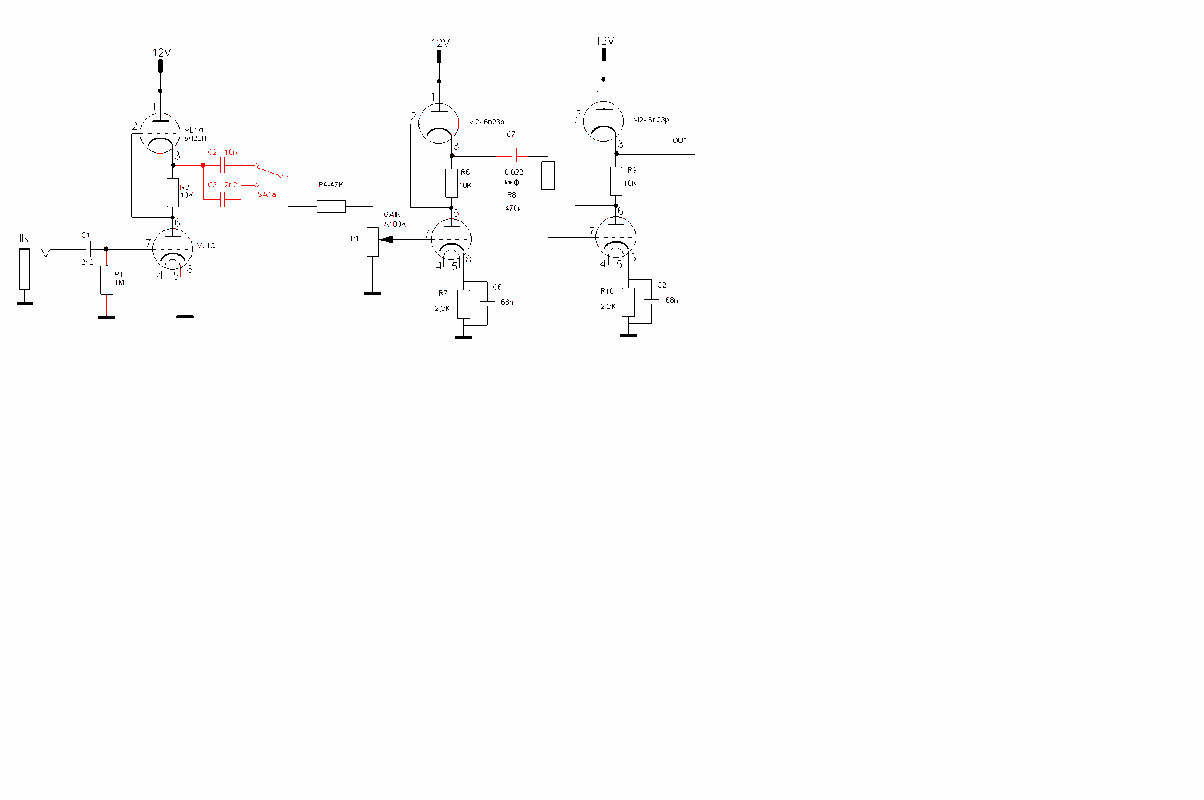

Доброго времени суток, уважаемые форумчане. В продолжение тематики низкого анодного накидал схемку в надежде получить что-то подобное хай гейну. Включение по типу каскада усилителя с динамической нагрузкой. Имеет ли право на жизнь такая схема и что бы вы подкорректировали? Заранее благодарен.



« Последнее редактирование: Апреля 12, 2019, 23:14:48 от vorlicheck »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Valve Caster
« Ответ #22 : Апреля 13, 2019, 15:06:20 »
   ИМХО, абсолютно не гитарная схемотехника (касательно двухэтажных каскадов). Да и полноценный хайгейн звук на низком анодном не выйдет, еще и с SRPP каскадами, которые изначально заточены на линейное воспроизведение.
   На трех баллонах можно собрать отличный SLO-RECTO-TWIN, не растрачивая попусту время и средства на сомнительную схемотехнику. Получение анодного напряжения - тоже задача не такая уж и сложная, проще всего решить, задействовав перевертыши, да и импульсную повышайку собрать не так уж и сложно, но лучшие результаты получаются на полноценном анодно-накальном трансформаторе.
   Если уж так хочется на низком анодном - собрать ValveCaster, поиграться и забыть. Все равно на 12 вольтах ничего лучшего не соберете.  ??? Но с хайгейном оно и рядом не валялось...

Оффлайн vorlicheck

  • Новичок
  • *
  • Сообщений: 41
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Valve Caster
« Ответ #23 : Апреля 14, 2019, 14:01:42 »
Спасибо большое за совет. SRPP выбран исходя из к/у, который в теории будет близким к произведению к/у каждого триода в каждом баллоне и опять таки...в теории можно получить неплохое ограничение по напряжению. Эти узлы действительно заточены под линейку- это минус конечно. Просто видимо недостаточно знаю мат.часть...наверное при низком анодном балоны не будут работать как триоды. А вальв кастер- вариант пройденный. снего начинал. Ещё раз большое спасибо.
« Последнее редактирование: Апреля 14, 2019, 14:03:37 от vorlicheck »

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Valve Caster
« Ответ #24 : Апреля 14, 2019, 18:29:58 »
В третьем каскаде нет резистора стока сетки. Каскод дает большее усиление, чем српп. У српп меньше выходное сопротивление

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8116
  • Репутация: +2388/-17
  • Atypique
Re: Valve Caster
« Ответ #25 : Апреля 14, 2019, 21:14:11 »
vorlicheck, мало гейна? Нет проблем: добавляем на входе каскад на полевике и имеем гейн и оживляющую звук асимметрию ;):
http://www.runoffgroove.com/fetzervalve.html

Оффлайн vorlicheck

  • Новичок
  • *
  • Сообщений: 41
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Valve Caster
« Ответ #26 : Апреля 27, 2019, 07:38:25 »
Доброго времени суток. С полевиком-предусилителем на входе идея потрясающая. Скажите, а может быть применить лампу 6н27п- у нее анодное 12в по паспорту. (во всех каскадах) и может быть вообще перерисовать какой-нибудь slo recto под лампы 6н27п...реально ли это вообще? кто сталкивался?
Cхему с 6н23п не перерисовываю пока- жду вашего мнения. Спасибо.

Оффлайн Лёха2009

  • Опытный
  • ****
  • Сообщений: 887
  • Репутация: +87/-1
Re: Valve Caster
« Ответ #27 : Апреля 27, 2019, 09:51:39 »
6н27п коэф. усиления 15
6н2п - около 100

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Valve Caster
« Ответ #28 : Апреля 27, 2019, 11:02:26 »
Цитата: Geezer от Апреля 14, 2019, 21:14:11
vorlicheck, мало гейна? Нет проблем: добавляем на входе каскад на полевике и имеем гейн и оживляющую звук асимметрию ;):
http://www.runoffgroove.com/fetzervalve.html
так, чисто поржать: а вы сигнал на выходе вэлвкстера вообще смотрели?  :D ;D :D он и есть несимметричный.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Valve Caster
« Ответ #29 : Апреля 27, 2019, 14:06:02 »
Цитата: Лёха2009 от Апреля 27, 2019, 09:51:39
6н27п коэф. усиления 15
6н2п - около 100
Справедливое утверждение, при условии наличия номинального напряжения на аноде.  КУ 6н2п при 12 вольтах анодного будет совсем мизерным. Да и 6н2п в подобные схемы не ставят, ибо бяка. Из отечественных лучше всех себя показала 6н23п. Ну а вообще - к сожалению, чудес не бывает, и реализовать на одном баллоне полноценный Овердрайв нереально, придется шаманить - либо делать транзисторный каскад раскачки, либо на ОУ. Либо на выходе городить цепочку ограничения на диодах или LED. В своем недавнем проекте сделал именно ограничение на LED, и прикрутил тон и выходной буфер от Крысы. И лампа работает от 250 вольт анодного. Гейна реально завались, очень жирный овер вышел.
