Вентилятор в корпус лампового усилителя ?
« : Октября 24, 2023, 14:51:54 »
Всем привет. Есть желание поставить в корпус усилителя (голова)вентилятор для охлаждения ламп. 5 ламп 12ах7  2 шт 6L6.  40 вт. Видел что в корпус многие фирмы ставят кулеры. Корпус стандартный из дерева. Сзади решетка. Лампы все направлены вниз колбами. Т.е ручки усилителя и шасси сверху. Место есть и под 12см и под 8см. Нашел кулеры в продаже с малым шумом 11-15 db. Какие мысли по этому вопросу? Советы. Надо или забить? Усилитель  промышленного изготовления. 10 лет усилителю и иногда хочется что нибудь улучшить. Может гуру усилителя строения подскажут?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90011
  • Репутация: +9914/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #1 : Октября 24, 2023, 15:20:54 »
После часа использования прикоснись к передней панели усилителя. Если температура шасси такова, что пальцам неприятно, то лучше охладить. Если пальцы терпят, то ничего делать не надо.

Кулер над о реально тихий и еще проверить, не наводит ли он помехи. запитать можно и от внешнего БП.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3928
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #2 : Октября 24, 2023, 15:22:23 »
Достать шасси из корпуса, осмотреть платы на предмет потемнения текстолита в районе ламповых панелек.
Если таковое имеется в наличии, то думать о вентиляции внутренней части шасси кулерами гораздо меньшего размера.
А охлаждать лампы, вентиляции которых ничего не препятствует, ведь как минимум сзади у головы сетка, а то и спереди, это затея бессмысленная.

Оффлайн Vivaldis Автор темы

  • Опытный
  • ****
  • Сообщений: 964
  • Репутация: +185/-3
  • GuitarPlayer.Ru fan!
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #3 : Октября 24, 2023, 17:12:11 »
Цитата: AZG от Октября 24, 2023, 15:20:54
После часа использования прикоснись к передней панели усилителя. Если температура шасси такова, что пальцам неприятно, то лучше охладить. Если пальцы терпят, то ничего делать не надо.

Кулер над о реально тихий и еще проверить, не наводит ли он помехи. запитать можно и от внешнего БП.

Так и думал запитать от внешнего бп и проверить наводки. Оптимальный размер? Думал питать пониженным напряжением. Не могу понять зачем производители ставять лампами вниз нагревая тем самым шасси. Кроме выгоды что ручки сверху. Какие размеры кулеров в головах именитых фирм?

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3928
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #4 : Октября 24, 2023, 17:21:04 »
Цитата: Vivaldis от Октября 24, 2023, 17:12:11
Не могу понять зачем производители ставять лампами вниз нагревая тем самым шасси.
Унификация с комбоусилителями ??? Одно и то-же шасси и в комбо и бошку.

Цитата: Vivaldis от Октября 24, 2023, 17:12:11
Какие размеры кулеров в головах именитых фирм?
Околонулевые, потому, что в подавляющем большинстве голов нет никаких кулеров :)

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6034
  • Репутация: +628/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #5 : Октября 24, 2023, 17:36:45 »
Опытные поправят, ежели чего. Но вентилятор должен с ламп тянуть, а не дуть на них, имхо.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3928
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #6 : Октября 24, 2023, 17:44:32 »
Вентилятор на вытяжку всегда эффективнее, чем нагнетающий.
Вот только для этого придётся сверлить отверстия соответствующего диаметра в боковушках головы, ставить глухие стенки вместо решёток спереди и сзади... Так себе затея, имхо.

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6034
  • Репутация: +628/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #7 : Октября 24, 2023, 17:46:45 »
Цитата: Alex_SG от Октября 24, 2023, 17:44:32
Вентилятор на вытяжку всегда эффективнее, чем нагнетающий.
Вот только для этого придётся сверлить отверстия соответствующего диаметра в боковушках головы, ставить глухие стенки вместо решёток спереди и сзади... Так себе затея, имхо.

Я выразился общО, т.к. фоток, марок не представлено :)
Глядя непосредственно в коньструктив, автору виднее чего там сверлить и/или подвергать напиллингу 8)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90011
  • Репутация: +9914/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #8 : Октября 24, 2023, 17:55:30 »
На заднюю решетку цепляешь вентилятор на выдув и все. нечего там выдумывать.

А так да, чаще всего унификация с комбами. Или если ревер используется пружинный с установкой только пружинами вниз. Вообще не вижу в этом трагедии кроме вариантов с 84-рками наполовину в шасси. Вот там не помешает охлаждение принудительное. не замечал аз Богнером таких косяков.

Оффлайн Vivaldis Автор темы

  • Опытный
  • ****
  • Сообщений: 964
  • Репутация: +185/-3
  • GuitarPlayer.Ru fan!
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #9 : Октября 24, 2023, 18:41:02 »
Цитата: AZG от Октября 24, 2023, 17:55:30
На заднюю решетку цепляешь вентилятор на выдув и все. нечего там выдумывать.

А так да, чаще всего унификация с комбами. Или если ревер используется пружинный с установкой только пружинами вниз. Вообще не вижу в этом трагедии кроме вариантов с 84-рками наполовину в шасси. Вот там не помешает охлаждение принудительное. не замечал аз Богнером таких косяков.
Как я понял на выдув напротив 6L6 и все. Они как раз в центре корпуса стоят. 80 или 120мм по усмотрению. Скорость и напряжение по вкусу от создаваемого шума. Блок питания разумеется внешний. Антивибрирующие прокладки и т.д тоже по вкусу. Прямо на решетку. Ни сверлить ни пилить . На хомуты. Не надо снял. Надо поставил. И товарный вид и конструктив на месте. Спасибо за дельные советы. Так и сделаю. А дальше посмотрим.

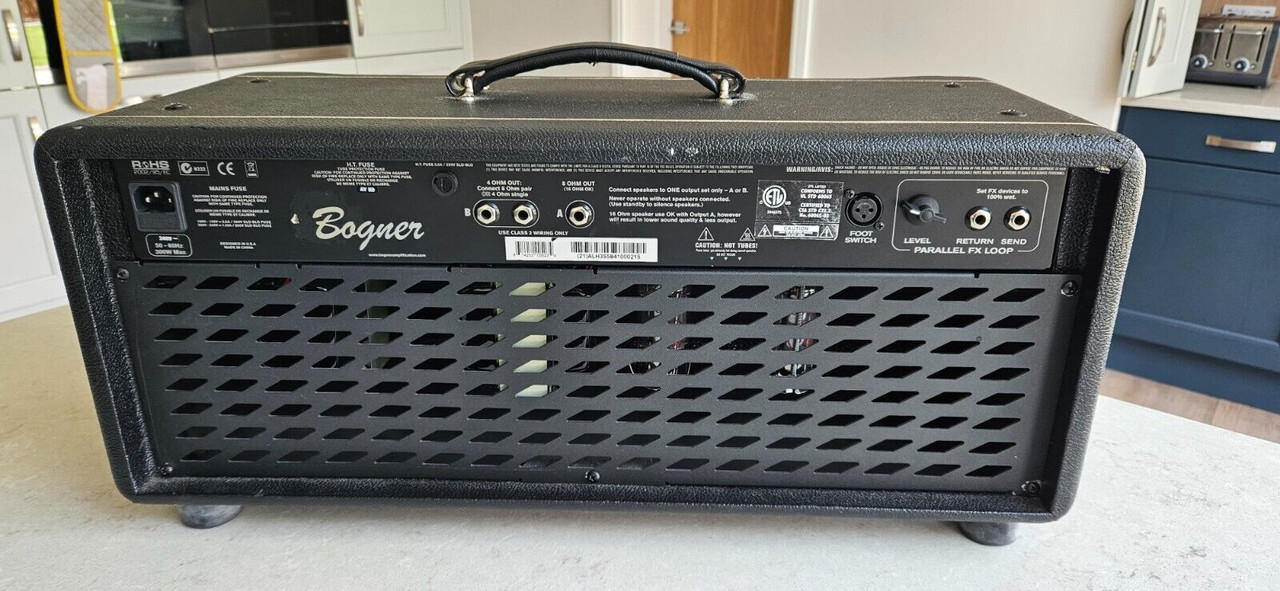

На фото это картинка из сети. У меня стоит  вместо панели решетка железная в ромбах дырки. Буква В в железном кожухе это выходные лампы 6L6

« Последнее редактирование: Октября 24, 2023, 18:49:44 от Vivaldis »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3928
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #10 : Октября 24, 2023, 19:04:50 »
Что-то мне подсказывает, что без сверления при такой решётке эффективность вентилятора, да ещё на пониженных оборотах, будет околонулевой...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90011
  • Репутация: +9914/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #11 : Октября 24, 2023, 19:46:34 »
Alex_SG, за глаза хватает таких отверстий. Главное создать конвекцию воздуха. Остальное мелочи.

Vivaldis, Ну да, на такую решетку без всяких сверловок. 12В вентилятор от типового 9В БП прекрасно работает и за счет снижения оборотов практически не шумит. Ставить просто напротив кожуха ламп. Я бы вообще этот кожух удалил бы, ибо он сильно снижает конвекцию вокруг самих ламп.

Так что, нагрев шасси такой большой? не верю! Алхемист же... Проходил через руки, нор там все было.

Оффлайн Vivaldis Автор темы

  • Опытный
  • ****
  • Сообщений: 964
  • Репутация: +185/-3
  • GuitarPlayer.Ru fan!
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #12 : Октября 24, 2023, 19:51:34 »
Все работает хорошо. Просто руки чешутся сделать еще лучше. Осень. Темнеет рано.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90011
  • Репутация: +9914/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #13 : Октября 24, 2023, 19:53:19 »
Цитата: Vivaldis от Октября 24, 2023, 19:51:34
Все работает хорошо. Просто руки чешутся сделать еще лучше. Осень. Темнеет рано.

Ну делай. Хуже уж точно не будет :) Потом в комп переставишь, пригодится.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3928
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Вентилятор в корпус лампового усилителя ?
« Ответ #14 : Октября 24, 2023, 19:54:07 »
Цитата: Vivaldis от Октября 24, 2023, 19:51:34
Все работает хорошо. Просто руки чешутся сделать еще лучше. Осень. Темнеет рано.
Эта, а может перетерпеть осень, а? Побегать на стадион пойти или в зал...  :rolleyes:  :crazy:  :)
