внутрености элекрогитары
« : Мая 13, 2009, 21:17:44 »

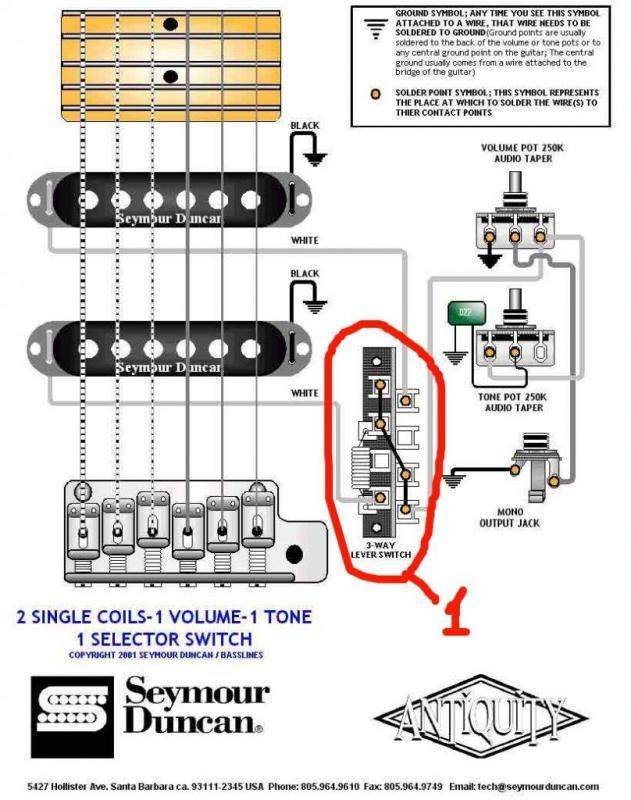

Собственно скачал с сайта схемку как подсоеденить 2 сингл звукоснимателя на гитару, но есть непонятка (на рисунке)
1) что за переключатель под номером 1, он вроде вкючает либо 1й либо 2й либо оба звучка но кто моет привести мне схемку попроще буду рад, ибо плохо понятно что как там контактирует и переключается :)
2) какая размерность конденсатора ? (и какого вида он керамический ?)

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: внутрености элекрогитары
« Ответ #1 : Мая 13, 2009, 22:36:29 »
Это обыкновенный трёхпозиционный переключатель: в первом положении-1 звукосниматель, во втором-оба, в третьем-второй. Конденсатор лучше плёночный от 0,01мкФ до 0,047 (по вкусу).Вот ссылка на схему Телека: http://www.stewmac.com/freeinfo/Electronics/Wiring_diagrams/i-3191.html
« Последнее редактирование: Мая 13, 2009, 22:42:47 от NektoS »

Оффлайн CALLIKA Автор темы

  • Новичок
  • *
  • Сообщений: 6
  • Репутация: +1/-0
Re: внутрености элекрогитары
« Ответ #2 : Мая 14, 2009, 00:59:39 »
Большое спасибо :)

Оффлайн CALLIKA Автор темы

  • Новичок
  • *
  • Сообщений: 6
  • Репутация: +1/-0
Re: внутрености элекрогитары
« Ответ #3 : Мая 15, 2009, 15:09:38 »
Еще вопросик, на схеме общий провод (обозначен как земля) его нужно припаивать к корпусу например потенциометра или просто вместе соединить и в штекер ?

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37118
  • Репутация: +3956/-666
  • Гитарный мастер Сураев
Re: внутрености элекрогитары
« Ответ #4 : Мая 15, 2009, 15:54:46 »
земли сводят а корпусе потенциометра

Оффлайн nes

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +0/-0
Re: внутрености элекрогитары
« Ответ #5 : Мая 22, 2009, 00:04:55 »
Парни требуеться помощь.Ст.брат скинул мне свою гитару(свидетеля бурной молодости)Musima Deluxe 25 с выдраными кишками.Кому не тяжело скиньте рисунок схемы (что куда паять)в личку,плиз(nes@tim.ua)
« Последнее редактирование: Мая 22, 2009, 18:52:40 от nes »

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37118
  • Репутация: +3956/-666
  • Гитарный мастер Сураев
Re: внутрености элекрогитары
« Ответ #6 : Мая 22, 2009, 16:26:58 »
ща тебе микросхему на мыло и отправим хаха))

Оффлайн КЕКС

  • Частый посетитель
  • **
  • Сообщений: 102
  • Репутация: +13/-0
Re: внутрености элекрогитары
« Ответ #7 : Мая 22, 2009, 18:52:19 »
Схем много ты фото звучков хотябы дай какие там  :)
« Последнее редактирование: Мая 22, 2009, 18:53:50 от КЕКС »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: внутрености элекрогитары
« Ответ #8 : Мая 22, 2009, 19:10:30 »
Не вижу проблемы собрать ту же схему что и в первом посте :)

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: внутрености элекрогитары
« Ответ #9 : Мая 23, 2009, 01:06:28 »
Звучки на Musima Deluxe 25- это нечто слабенькое с явно выраженным микрофонным эффектом. Про гриф вообще молчу-в 60-е годы и то они лучше делали. А схему можно взять стратовскую.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: внутрености элекрогитары
« Ответ #10 : Мая 23, 2009, 01:23:12 »
NektoS, Там два звучка - это что-то типа клона джаз-мастера.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: внутрености элекрогитары
« Ответ #11 : Мая 23, 2009, 02:06:41 »
bottle, Бес попутал :) Тем более проблем с распайкой никаких. Там главное руки приложить к грифу и железу.

Оффлайн no

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: внутрености элекрогитары
« Ответ #12 : Мая 23, 2009, 09:09:07 »
Конденсатор любой неполярный.
Обычно в гитару советуют Бумаго-масло или пленку (пленка наиболее распространена)

Керамику в звук никуда не советуют
