Вопрос: фильтр тона аля Alembic
« : Мая 08, 2017, 15:52:02 »
Доброго времени суток, товарищи!
Помогите, пожалуйста, советом. Нашел на просторах сети схему внутренней электроники для гитары, предоставляющей возможность регулировать звук, как на Алембиках (словно квакушка встроена в гитару). Но попытка собрать самому не увенчалась успехом. Может кто-нибудь проверить, верна или не верна эта самая схема, пожалуйста?

« Последнее редактирование: Мая 08, 2017, 16:09:40 от coltsmithwesson »

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • Репутация: +90/-2
  • GuitarPlayer.Ru fan!
Re: Вопрос: фильтр тона аля Alembic
« Ответ #1 : Мая 08, 2017, 20:18:21 »
К схеме особых претензий нет, может сборку проверить стоит более внимательно?

Оффлайн coltsmithwesson Автор темы

  • Новичок
  • *
  • Сообщений: 11
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Вопрос: фильтр тона аля Alembic
« Ответ #2 : Мая 08, 2017, 21:50:25 »
Спасибо большое, это само собой, просто решил два варианта проверить сразу.
Можете еще подсказать: что подразумевает собой vbias в этой схеме? здесь резистор подстроечный должен быть, или что? я просто сразу спаял напрямую эти выводы, может, это неправильно было, теперь думаю

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • Репутация: +90/-2
  • GuitarPlayer.Ru fan!
Re: Вопрос: фильтр тона аля Alembic
« Ответ #3 : Мая 09, 2017, 08:48:34 »
vbias - это половина напряжения питания, подаётся на микросхемы для обеспечения правильного режима их работы в однополярном включении. Никаких подстроечников тут не надо, это не bias в ламповых оконечниках.
« Последнее редактирование: Мая 09, 2017, 12:19:14 от Dokadoka »

Оффлайн coltsmithwesson Автор темы

  • Новичок
  • *
  • Сообщений: 11
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Вопрос: фильтр тона аля Alembic
« Ответ #4 : Мая 09, 2017, 09:56:57 »
Благодарю, буду пробовать собрать

Оффлайн coltsmithwesson Автор темы

  • Новичок
  • *
  • Сообщений: 11
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Вопрос: фильтр тона аля Alembic
« Ответ #5 : Июня 30, 2017, 22:12:07 »
Всем, кто читает, доброго времени суток.

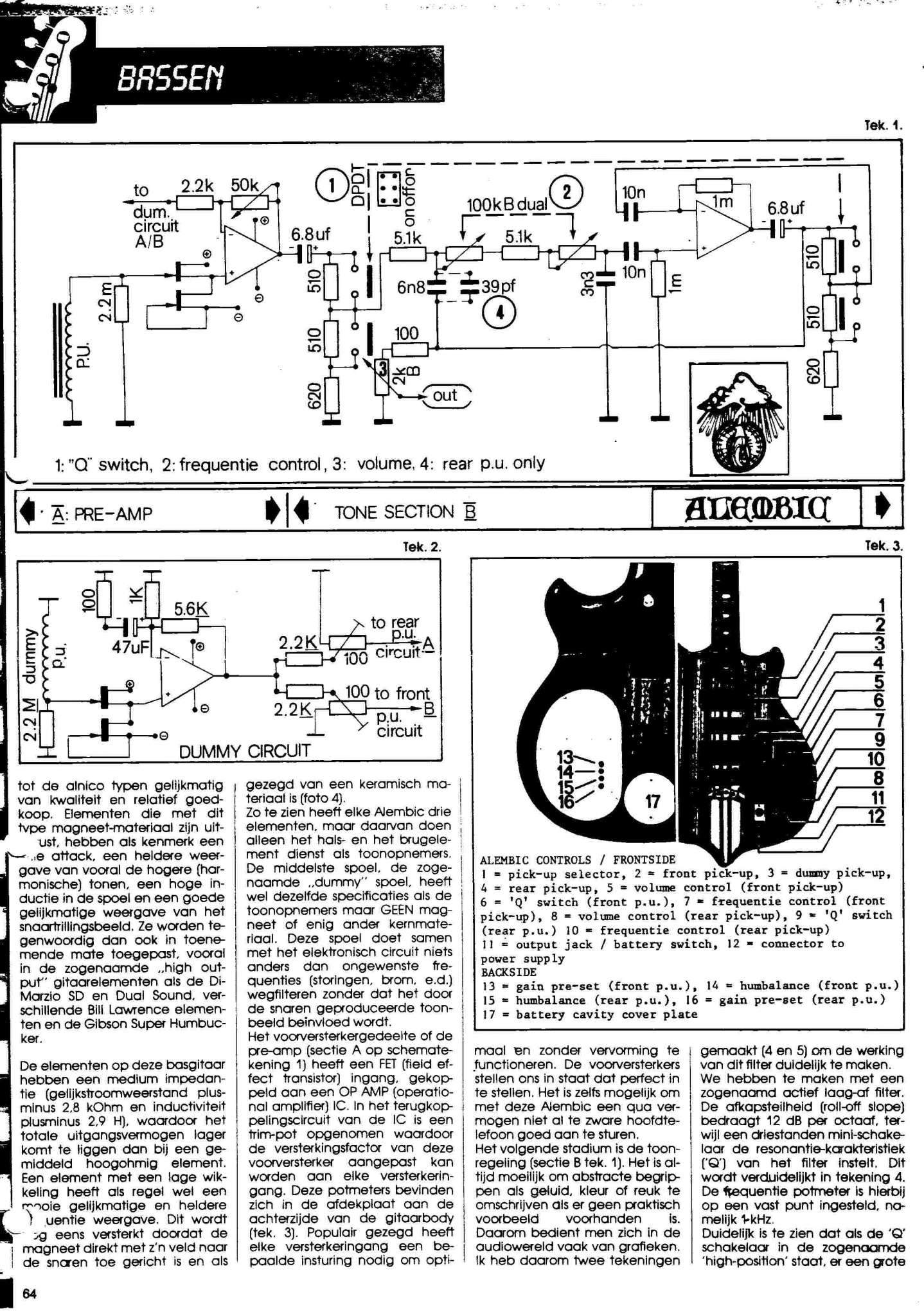

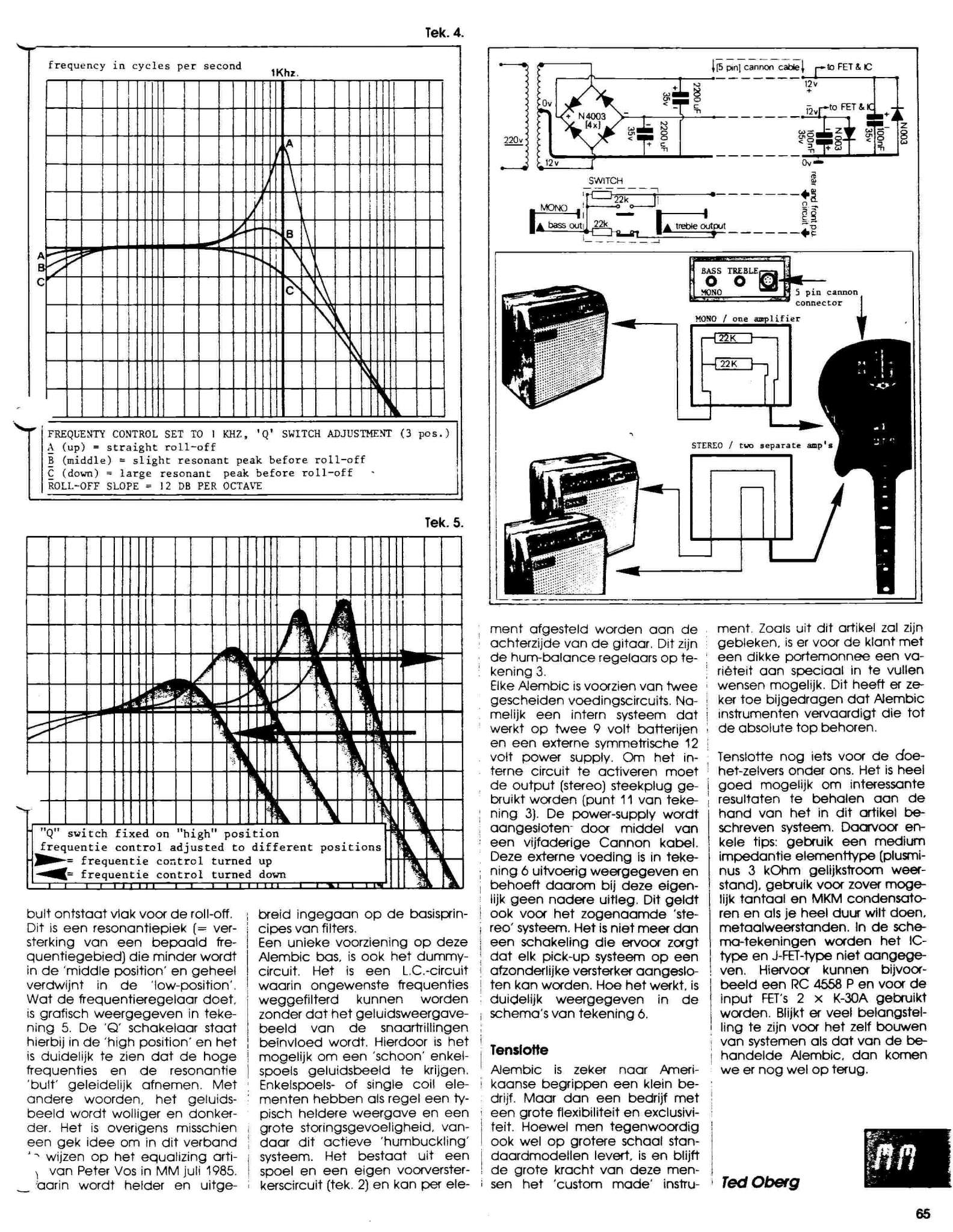

Пока закрывал сессию, мог только искать информацию по внутренней электронике Алембиков. И нашел сканы с журнала MusicMaker не знаю какого года, где была выложена довольно подробная схема внутренностей.
Собственно, назрело несколько вопросов:
1) Может кто-нибудь хоть мельком просмотреть прилагающуюся схемы на наличие ошибок в ней?
2) Какие ОУ порекомендуете использовать в схеме?
3) Сдвоенные транзисторы практически перед каждым ОУ - это просто 2 транзистора, или что то другое?

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Вопрос: фильтр тона аля Alembic
« Ответ #6 : Июля 01, 2017, 13:27:21 »
1. Сомневаюсь, что на ГП кто-либо, мельком просмотрев прилагающиеся схемы, проверит их на наличие ошибок лучше технических редакторов издания Music Maker.
2,3. Автор статьи рекомендует :

"Use a medium impedance element type (plusminus 3 kOhm DC resistance). Use as far as possible tantalum and MKM capacitors and if you want to do very expensive, metal resistors. In the diagram drawings become the IC type and J-FET type not indicated. For this, for example, an RC4558P and for the input FETs 2x K-30A (2SK30A(ATM), конкретный индекс ("R", "O", "Y", "GR") автором не указан) used to become".

(нажмите чтобы показать/спрятать)

Цитата: coltsmithwesson от Июня 30, 2017, 22:12:07
Сдвоенные транзисторы практически перед каждым ОУ - это просто 2 транзистора, или что то другое?

Это истоковые повторители с источником тока (с динамической нагрузкой) на двух одинаковых ПТ. Не уверен, что есть объективные причины их повторять, если использовать ОУ с ПТ-входами (TL07Х, 08Х).
« Последнее редактирование: Июля 01, 2017, 14:59:04 от Santjago »

Оффлайн coltsmithwesson Автор темы

  • Новичок
  • *
  • Сообщений: 11
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Вопрос: фильтр тона аля Alembic
« Ответ #7 : Июля 01, 2017, 13:44:05 »
Тьфу ты, сам виноват, начал переводить, но элементарно пока не добрался до этой страницы, спасибо огромное :)
