Всем привет!
На этом форуме мне всегда помогали
Надеюсь этот раз не станет исключением
В чем суть проблемы
Есть эквалайзер BOSS GE-7
Дернул меня черт сделать в нем так называемый HIFI мод, операционники заменить, да кондеры в фильтрах на пленку заменить.
Собственно это я с успехом и сделал.
И в какой то момент звук стал тихим, прям слишком. Сам эффект работает, фильтрует, уровень подымает, на байпасе тоже звук есть.
Но тише наверное раза в 2 чем он есть на самом деле при подключении в обход педали. Конденсатор один из стоит возле транзистора Q5 и мог его замкнуть.
Если не выпаивать из схемы, то сток исток у q4 и q5 звонятся в обоих направлениях. Подскажите, куда копать и что проверять, потому что проблема видимо рил в байпасе, может ли так быть из за того что один из полевиков сгорел?

Полевики-ключи здесь надо прозванивать во включенном состоянии педали:
В режиме обхода Q5 открыт, Q4 заперт.
В режиме эквалайзера наоборот: Q4 открыт, Q5 заперт.

Т.е. в закрытом состоянии исток-сток не звонится, так?

... и добавил:

Такс, ну впринципе все так и есть, падение 0.4 Вольта примерно
В чем ещё может быть проблема??
Крону менял
А, и во включённом состоянии треск какой то непонятный присутствует
От положения педали не зависит особо

320 ом в открытом состоянии

... и добавил:

В оба конца...
Видимо пробило, так?

... и добавил:

И 1.459 мом в состоянии закрыт
Опять же в обе стороны (исток-сток и сток-исток)

... и добавил:

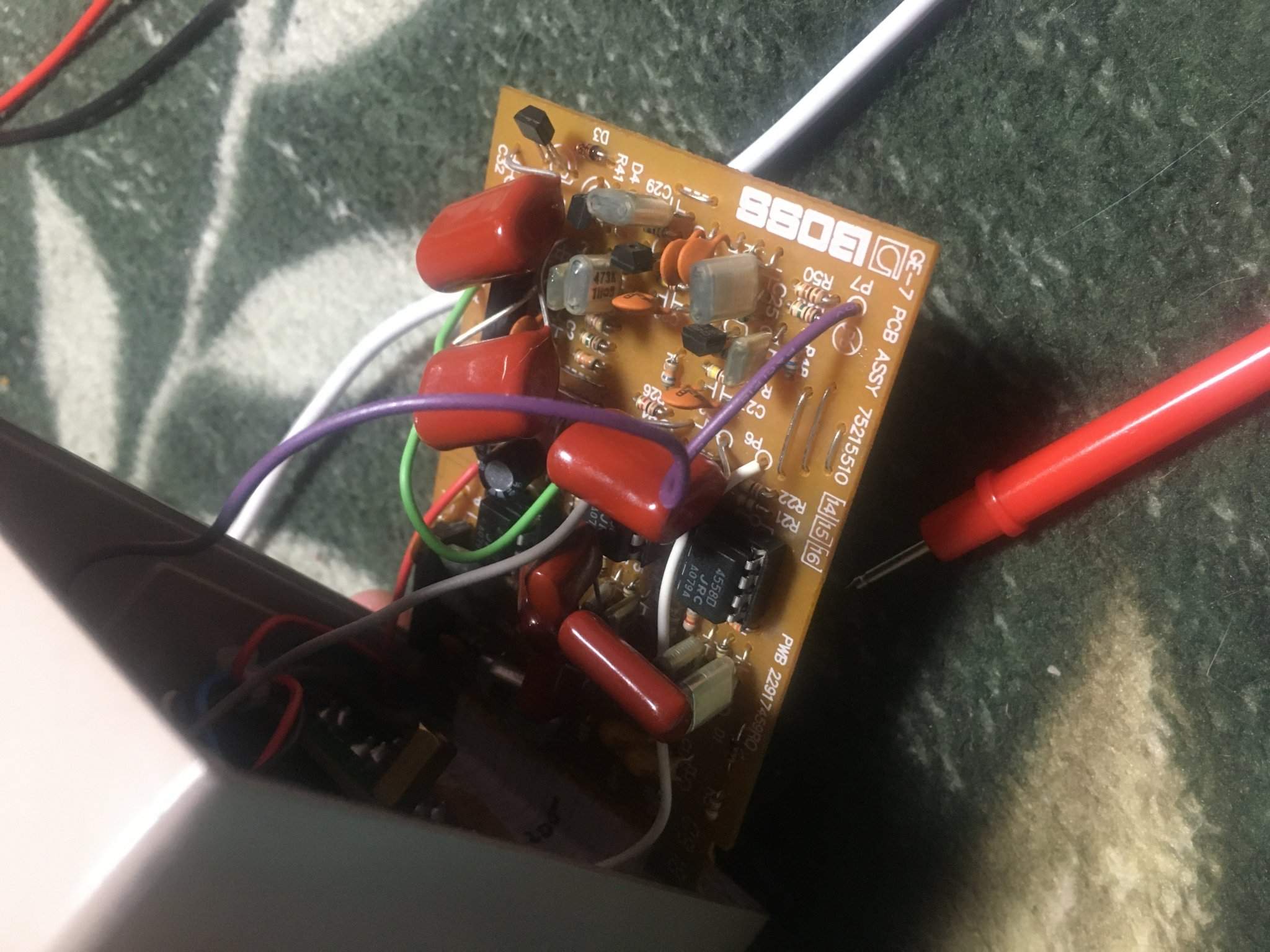

Что б вы, Geezer понимали, во вложении то, как все выглядит
Я сначала на короткое замыкание грешил, но тогда бы хоть на байпасе норм бы было
А так все работает, но тихо

Вы имеете ввиду, тыкать постепенно по пути прохождения сигнала и искать , после чего все пошло по одному месту?)

... и добавил:

Выглядит ужасно

Теперь придётся искать, что же там произошло.
Берём электрическую схему, вооружаемся самодельным зондом, подключенным ко входу усилителя, и начинаем методично прослушивать прохождение сигнала - искать, где теряется громкость.

Желаю успеха

Такс, оказывается я немного тупой и дело в том было, что конденсатор, который стоит прямо перед выходом (на 1 мкф) приподнялся над платой вместе со свой контактной площадкой и контакт был очень плохой, пропаял - звук снова более чем громкий, но появилась еще одна проблема, раз уж здесь я пою песню своему дибилизму и проклинаю тот день ,когда я вообще своими руками кривыми полез, вопрос собственно в чем:
Когда поднимаешь какую угодно частоту - примочка нанает....шуршать! Как будто без шуток штекером в гнезде шебуршат, может быть дело в новых операционниках? Или наводки в виде таких шебуршаний(питаю от батарейки!)
Заранее спасибо за ответ!

Но наводками это не может быть?)
Флюс паста НИСО
Вроде вазелин ток
Но помою, спасибо)

Но наводками это не может быть?)
Флюс паста НИСО
Вроде вазелин ток
Но помою, спасибо)

никогда никакую электронику не паяйте активными флюсами
НИКАКИМИ
особенно если делаете мод, не отпаивая полностью плату, и после не промывая ее в УЗ ванне
спиртоканифольный флюс для Ваших задач более чем достаточен
а так да, в данный момент тщательно отмывать плату, до момента, пока артефакты не исчезнут
