Re: Вопрос по схемотехнике
« Ответ #15 : Ноября 30, 2009, 10:42:08 »
Sprint-Layout . сейчас доступна 5 версия

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Вопрос по схемотехнике
« Ответ #16 : Ноября 30, 2009, 10:47:26 »
u-mix, Не только доступна, но и активно используется. ;)

Оффлайн maddest_loki Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 483
  • Репутация: +25/-0
Re: Вопрос по схемотехнике
« Ответ #17 : Ноября 30, 2009, 10:57:10 »
Про нее я знаю, сам иногда использую. Я имею ввиду вот такие layout'ы:
[img width= height=]http://lh6.ggpht.com/_7X99ca0b9aU/SxN6fHQ-eoI/AAAAAAAAAoE/LRvxCGDgr6Q/s288/jcmtwins003big.jpg[/img]

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Вопрос по схемотехнике
« Ответ #18 : Ноября 30, 2009, 11:01:55 »
maddest_loki, Ой :rolleyes:... Про такие самому интересно. Найдёшь, поделись с народом ссылкой.

Оффлайн maddest_loki Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 483
  • Репутация: +25/-0
Re: Вопрос по схемотехнике
« Ответ #19 : Ноября 30, 2009, 11:08:24 »
Да вот ищу, но как-то пока глухо.

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Репутация: +454/-16
  • Волк с гитарой
Re: Вопрос по схемотехнике
« Ответ #20 : Ноября 30, 2009, 11:42:29 »
Цитата: maddest_loki от Ноября 30, 2009, 11:08:24
Да вот ищу, но как-то пока глухо.
Может рисуют вот этим
Snagit 9 Editor
Я её пока не изучил.
« Последнее редактирование: Ноября 30, 2009, 11:48:48 от mogaed »

Оффлайн maddest_loki Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 483
  • Репутация: +25/-0
Re: Вопрос по схемотехнике
« Ответ #21 : Ноября 30, 2009, 18:27:18 »
А что скажете о такой петле?

http://schematicheaven.com/dumbleamps/loop.pdf

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Репутация: +454/-16
  • Волк с гитарой
Re: Вопрос по схемотехнике
« Ответ #22 : Ноября 30, 2009, 18:42:03 »
Много лишних деталей.

Оффлайн maddest_loki Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 483
  • Репутация: +25/-0
Re: Вопрос по схемотехнике
« Ответ #23 : Ноября 30, 2009, 20:31:13 »
А можешь конкретизировать? Если сравнивать с тем же декатоном, что будет лучше?

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Вопрос по схемотехнике
« Ответ #24 : Ноября 30, 2009, 20:42:09 »
Достаточно простая петля от Меса Буги
215982-0
Буфер с регулировкой выходного уровня перед сендом и усилительный каскад после ретурна.
Себе я на основе вот этой схемы сделал, тоже от Меса.
« Последнее редактирование: Ноября 30, 2009, 20:44:49 от SanderZ »

Оффлайн banzai-che

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +19/-1
Re: Вопрос по схемотехнике
« Ответ #25 : Ноября 30, 2009, 20:44:29 »
Вообще трудно провести сравнение лучше-хуже. Но вообще Дамбл умный дядька, по сему можно предположить, что девайс право на существование вполне заслуживает.

Если последовательной петли хватит, то можно паять, если не понравится, то переделать можно всегда. Переменник посыла кстати лучше оставить на всякий случай, или подстроечником, либо сзади вывести.

Оффлайн maddest_loki Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 483
  • Репутация: +25/-0
Re: Вопрос по схемотехнике
« Ответ #26 : Ноября 30, 2009, 21:12:08 »
Я петлю хочу запараллелить и сделать отключаемой, чтоб щелчком тумблера переключаться в родной режим. Поэтому из всех петель меня интересует та, которая меньше всего будет на звук влиять.

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Вопрос по схемотехнике
« Ответ #27 : Ноября 30, 2009, 21:15:01 »
maddest_loki, Так вторая схема (та, что я себе поставил) как раз может быть и последовательной, и параллельной (или плавно перетекать из одной в другую посредством регулятора MIX), а так же может полностью исключаться из схемы релюшкой RY10.

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Репутация: +454/-16
  • Волк с гитарой
Re: Вопрос по схемотехнике
« Ответ #28 : Ноября 30, 2009, 21:28:08 »

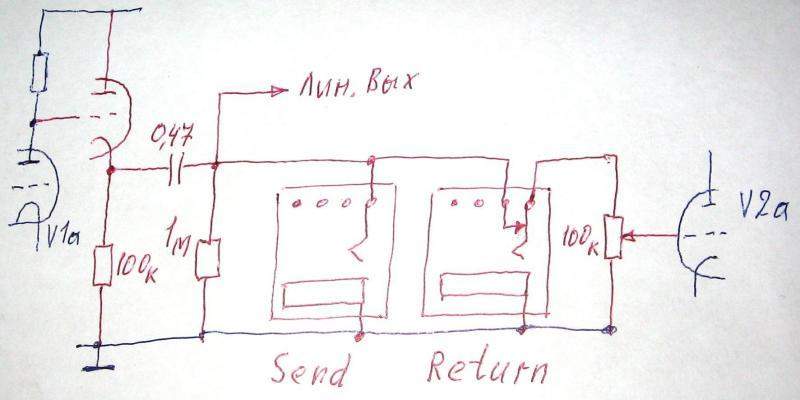

Делай вот так, в исходной схеме.
Как её сделать отключаемой - сообрази.
Пока рисовал и щёлкал, дорисовать не успел.
215988-0

Оффлайн banzai-che

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +19/-1
Re: Вопрос по схемотехнике
« Ответ #29 : Ноября 30, 2009, 22:05:07 »
mogaed, сдается мне, что если сделать так, о согласовании можно забыть, и не факт что мощник будет нормально раскачиваться, да и с верхами сожет нехорошо получиться.
