Динамики очень похожи на http://ldsound.ru/4a-32-lomo/

Да, очень похоже. 4А-32 «ЛОМО», 15 Ом

По части приведенки 2.2 К что-нибудь подскажете?

Ага, если на половине первички напряжение уменьшается в 8 раз, то на полной первичке оно уменьшится в 16 раз. Потому что количество витков первички увеличится в двое, а вторичка не меняется.

Raа = 16^2*16 Ом = 4 КОм приведенка для выходного трансформатора.
Ra = Raа/2, получается 2 КОм, приведенка для одной лампы в квартете.

Т.е. в любом случае для построения нагрузочной прямой берем значение 2,2 КОм.

Как-то так получается?


... и добавил:

Еще посмотрел, у ерасовского ТВ-100, который для бульдозера и детонатора. Raa 2кОм.

Получается, что мой транс и на 8 Ом работать может (тогда получается Raa 2кОм). Если анодное напряжение будет не больше 500В, а около 450...

Т.е. как-то все в пределах...

... и добавил:

Vitallka, плюсовать пока не могу, спасибо за разъяснения.

Еще кое-что для полевых трансформаторных, но и для ламповых тоже справедливо.

На днях закончил монтаж и отладку выходного каскада. Фазик пока еще не делал.

Заработало не сразу. Сначала обнаружил что через одну из ламп не течет ток. Начал переставлять лампы - пошел дым. На другой лампе погорел противозвонный резистор на экранной сетке.

В общем две лампы выбросил. Обе на высоком цоколе, маркировка стерлась. После этих неприятностей сначала одну лампу втыкал в каждый из четырех разъемов. Потом по одной добавлял еще три лампы. Больше сюрпризов не было, все работает. Напруга есть, смещение регулируется, лампы греются (не до красна, но жар от них чувствуется). Когда мультиметром тыкаю в сетки - в кабинете погромыхивает, значит функцию звукоусиления каскад выполняет.

Сделал некоторые наблюдения по части фона. Уже когда включаю накал, даже без ламп, в кабинете можно услышать небольшой фон. Фон не громче гудения самого трансформатора, и транс тоже гудит не сильно, но в тишине слышно. Я так понимаю, силовой транс немного лучит, и эти наводки ловятся выходным трансом. Дело не очень приятное, но наверное терпимое, просто гитару  надо будет держать подальше от усилителя.

Включение анодки фона не добавляет.

... и добавил:

Тут выпрямители, цепи смещения, измерительные резисторы в катодах (серенькие). Измерительные резисторы 1 Ом я не стал вешать на лампы, вывел на отдельную панель, чтобы по близости не было высокого напряжения.
Желтые провода ведут к первым сеткам. Антизвонные резисторы на панельках. Оранжевые провода - накал.

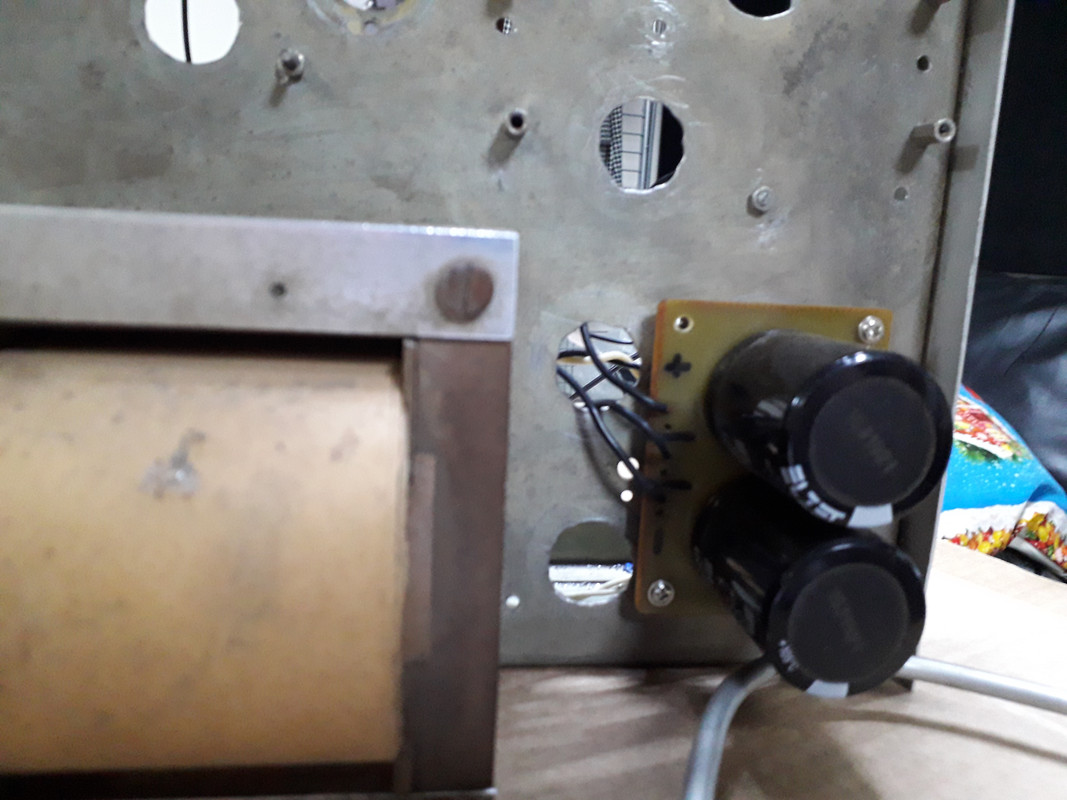

Электролиты анодов расположены снаружи шасси. Так исторически получилось, я их менял еще два года назад.

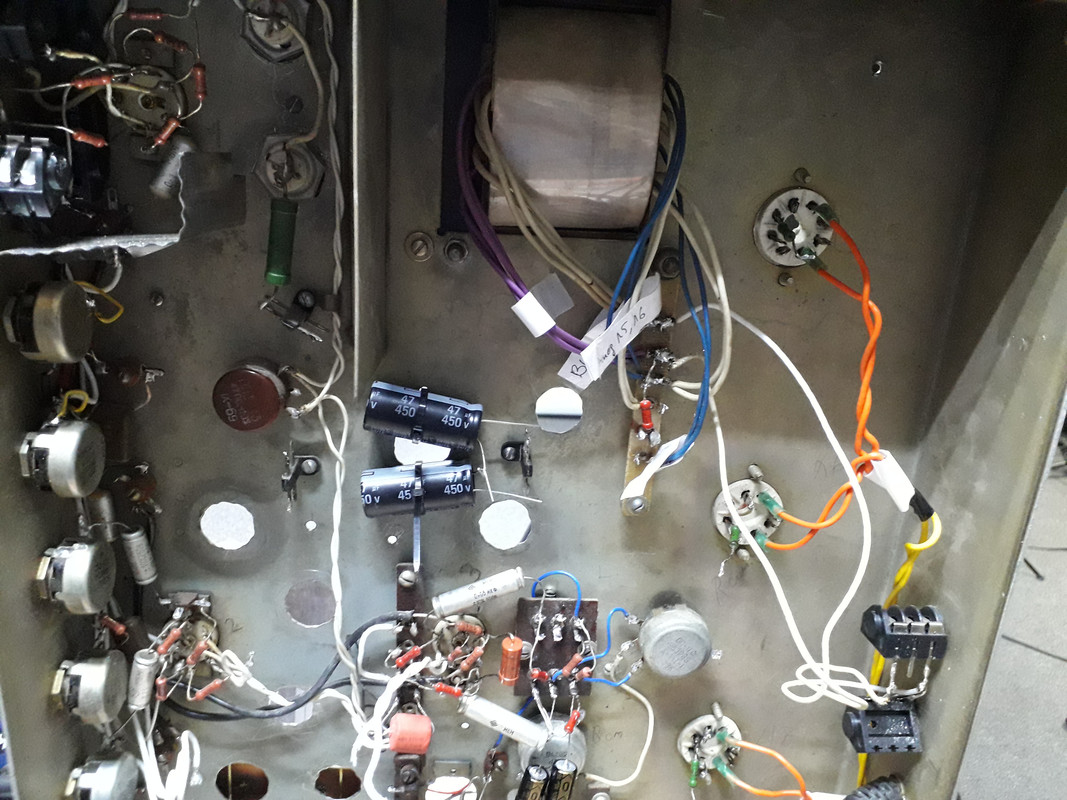

Тут видны электролиты экранных сеток. Под рукой были на 450 В, я соединил два последовательно, т.к. у меня зашкаливает за 500 В. На всякий случай сделал им среднюю точку резисторами по 1М.
Тут же разводка выходного транса.

Владислав Утюмов, можно попробовать уменьшить поле рассеяния замкнутым витком поверх силового тр-ра (полоска медной фольги).

Можно немного подробнее, как фольгу налепить? Чтобы КЗ не схлопотать. А то будет мне короткозамкнутая вторичная обмотка.

еще можно попробовать один из трансформаторов повернуть на 90 градусов.

Да я читал об таком способе. Довольно геморно в моем случае. Я тот еще рукожоп, слесарные работы меня пугают.
И беспокоит не столько наводка на выходной транс, сколько наводка на гитару. Но насколько я помню, на синглах за 1,5 м фон от усилителя сливается с обычным уровнем фона. Как заработает, потестирую еще. Припоминаю, что пару лет назад вытаскивали это чудо на концерт, и я на перегрузе ловил нехилый гул от него метров с трех. Но тогда у меня еще гитара была не экранированная. И гейна наваливал без меры.
