Всем привет!

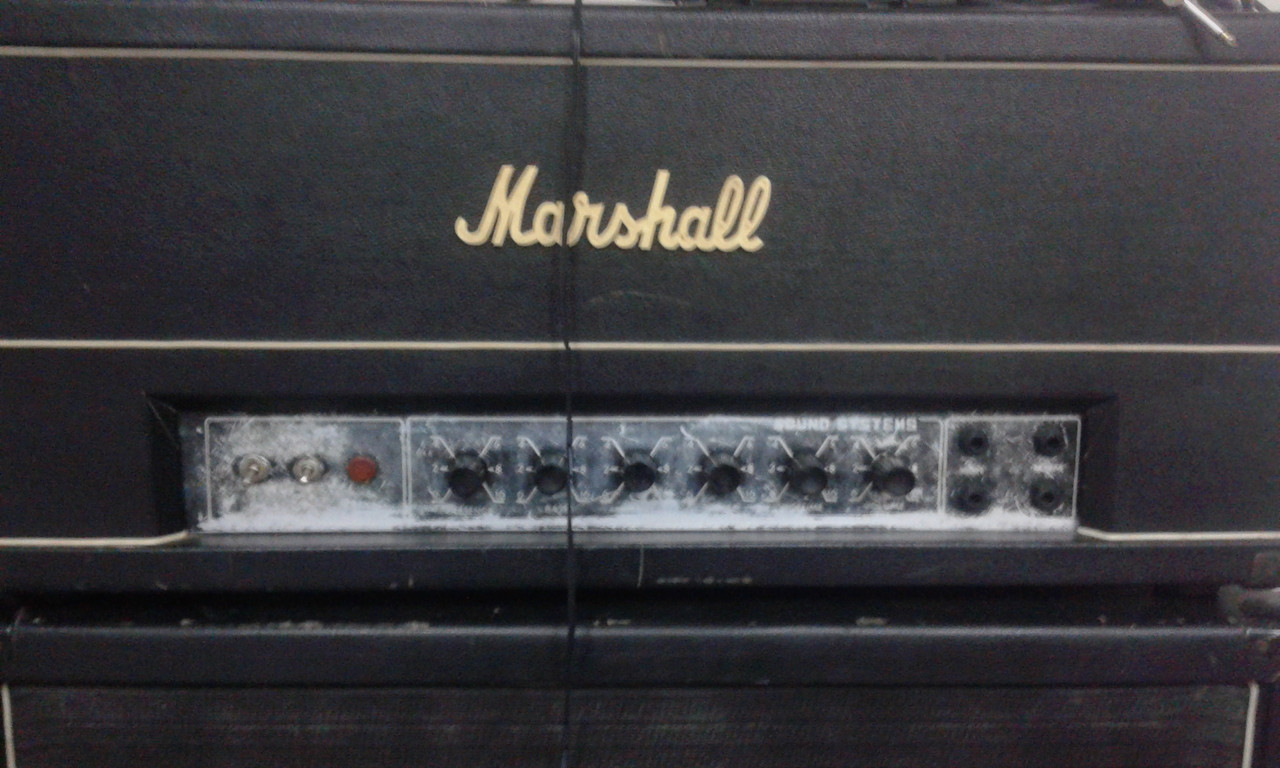

Есть такой вот аппарат:
По слухам, его подпольно изготовил Александр Новиков в конце семидесятых. Понятно что до настоящего Маршала ему далеко.
Сразу оговорюсь, что продать его я не могу, т.к. мне он не принадлежит. Более того, он не принадлежит и моему другу, который им сейчас распоряжается. Мой друг получил его от своего друга в бессрочное пользование, потому что тот отошел от гитаризма давно.
Аппарат работал, не знаю работает ли сейчас, давно не включал.
... и добавил:Сейчас продолжу, подождите
... и добавил:... и добавил:Первое, с чем столкнулись - фоновый гул 50 Гц, который слышно, независимо от ручки громкости на гитаре и на усилителе.
Очевидно, высохли электролиты.
Я заменил самые жирные электролиты в фильтрах питания, но не все. Фона стало меньше, но полностью он не пропал.
... и добавил:Вторая проблема - усилитель начинает кранчить на вполне умеренной громкости. Может это из-за того что неправильно настроено смещение выходных ламп, может еще из-за чего. Настроить смещение не вижу возможности. Подстроечники для этого есть, а резисторов в катодной цепи нет, соответственно нет возможность измерить анодный ток. Поправьте меня, если я заблуждаюсь.
... и добавил:Третья проблема. Было замечено, что эта бошка является сильным источником наводок. Если я стою рядом с ней с гитарой, на которой есть синглы, то могу наблюдать как меняется фон от синглов, по мере моего перемещения относительно аппарата. С нормальными комбарями такого безобразия нет, и фон синглов на порядок слабее.

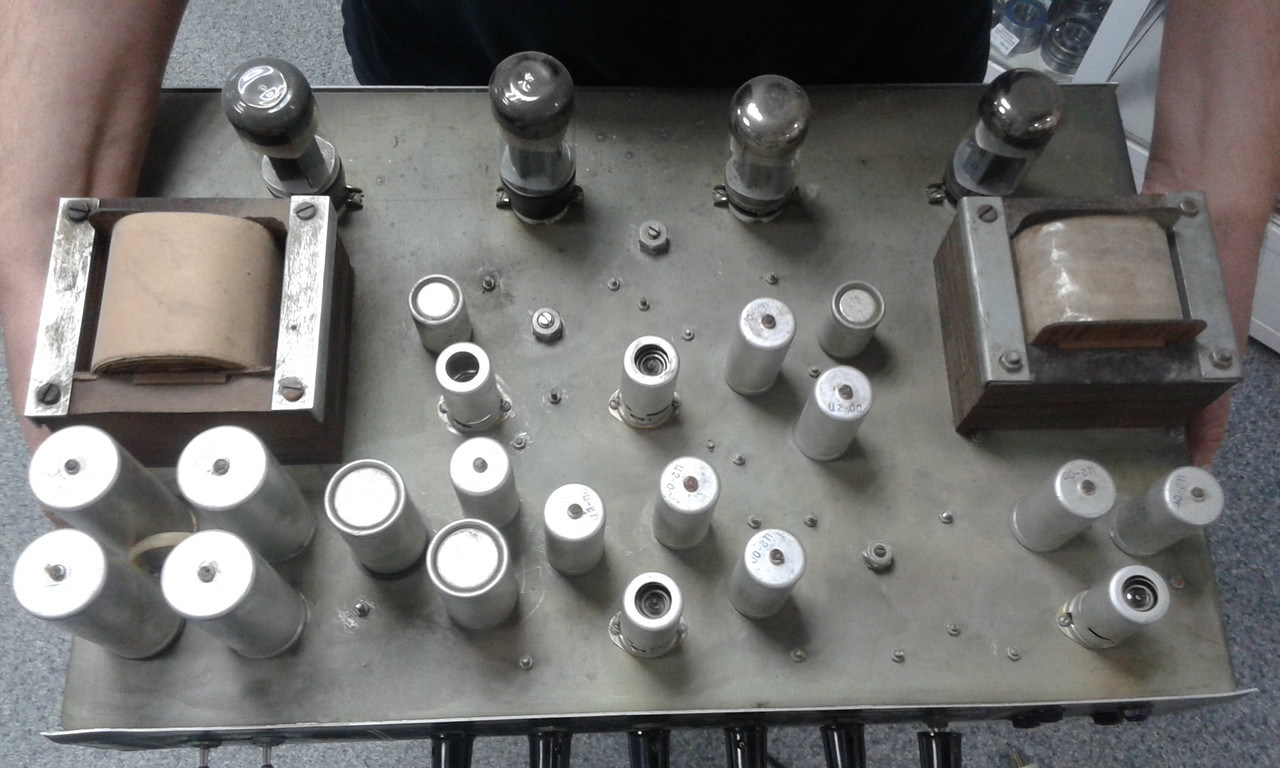

Не уверен, на все сто, но единственное разумное объяснение - нет экрана на силовом трансе. На современной технике трансы всегда закрывают металлическими крышками, тут этого нет. Плюс сам транс имеет внушительные размеры:
Силовой слева. Рамзер можно оценить в сравнении с лампами 6П3С
... и добавил:После меня голову отдавали еще одному энтузиасту, который с ламповой гитарной техникой дела не имел, но взялся за бесплатно посмотреть. В итоге он сказал, что наверное где-то пробит выходной транс, потому что выходные лампы сильно греются.
... и добавил:Вот сейчас у меня снова зачесались руки что-то поделать с этой головой.
Делать точечный ремонт не вижу смысла.
Во-первых очень сложно разобраться в том, что там наверчено.
Все провода одинакового цвета, понять что куда идет практически нереально.

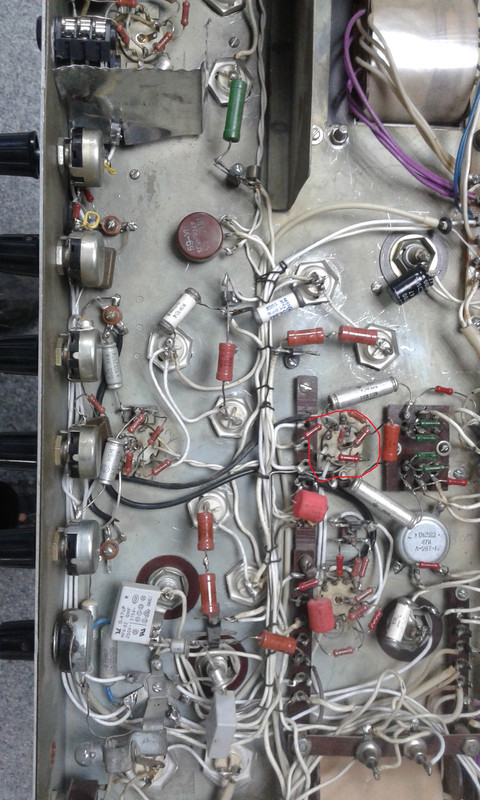

Обратите внимание, цоколь лампы, я обвел красным. Обвязка на цоколе есть, а самой лампы нет. При этом работает. Это как бы говорит об уровне всего колхоза. Ну и конечно не нужна там лампа. В голове уже есть 3 сдвоенных триода, четвертый там будет явно лишний, не хайгейн же.
... и добавил:Во-вторых надо менять все электролиты. Старый завинчены в шасси гайками. Сейчас такие электролиты уже не выпускают, крепить на шасси надо как-то по-другому, видимо плату ставить. А для этого надо свободное место на шасси.
... и добавил:В-третьих для настройки смещения надо ставить резисторы 1Ом в катодные цепи выходного каскада.

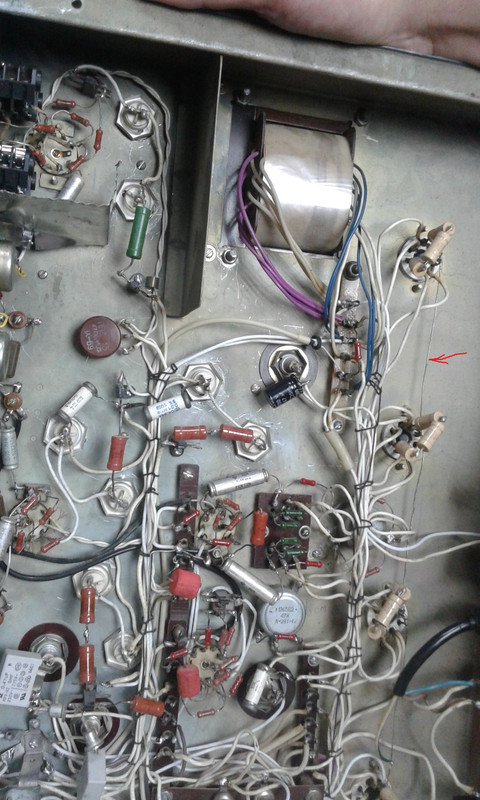

Посмотрите как смонтирована катодная цепь:
Стрелочка показывает на стальную проволоку миллиметр толщиной, которая припаяна к выводам катодов, и к шасси. Резисторы тут втыкать некуда, надо переделывать.
В четвертых, то что он кранчит на малой громкости, может указывать не недочеты в схеме преампа, и отлаживать его не хочется, т.к. я не знаю как.
... и добавил:Короче есть желание выкинуть всю начинку к туям и сделать на этом шасси мощник по схеме какого нибудь известного усилителя.
Кстати с ходу вопрос: какую схему выбрать, при условии что 4 лампы 6L6 и анодка 500В? Знаю, что сам могу погуглить, но знатокам и гуглить не надо, так скажут.
Мыслю этот проект не результата ради а процесса для. Есть еще идея подключить к проекту подрастающее поколение, будет полезно и познавательно.
Наверной силовой транс надо оставить, только сколхозить какой-нибудь экран. И сразу проверить, помогает или нет. Это наверное будет первый этап.
Не знаю как поставить с выходным трансом. С одной стороны, выходной транс влияет на звук, и надо купить феншуйный, а совдеповский хлам выкинуть. С другой стороны, для выходника вроде как размер имеет значение, а тут здоровая такая дура стоит, может не выкидывать? Но тогда надо как-то проверить на предмет исправности. Подать синус с генератора на вход и снять выход осцилом?
В общем прошу знатоков и гуру не скупиться на советы и информацию
