Автор Тема: Vox ac4c1 из бяки и палок  (Прочитано 11458 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8217
  • Репутация: +1832/-248
  • Мнение - не повод получить пулю сразу.
Re: Vox ac4c1 из бяки и палок
« Ответ #60 : Марта 20, 2016, 14:07:14 »
Цитата: Bulldozerrr от Марта 20, 2016, 13:56:07
Можно вообще оторвать пот баса от земли. Разница небольшая будет с 39килами
Это  :pozor:

Оффлайн Bulldozerrr Автор темы

  • Эксперт
  • *****
  • Сообщений: 2803
  • Репутация: +344/-21
Re: Vox ac4c1 из бяки и палок
« Ответ #61 : Марта 20, 2016, 14:08:34 »
Цитата: Rolly от Марта 20, 2016, 14:07:14
Это  :pozor:
Отчего же?  Обоснуйте!
В воксах тудой контачит вывод cw потенциометра баса. В принципе зависимости будут близки.
« Последнее редактирование: Марта 20, 2016, 14:10:41 от Bulldozerrr »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Vox ac4c1 из бяки и палок
« Ответ #62 : Марта 20, 2016, 14:08:58 »
kdtp - ок! Спасибо.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8217
  • Репутация: +1832/-248
  • Мнение - не повод получить пулю сразу.
Re: Vox ac4c1 из бяки и палок
« Ответ #63 : Марта 20, 2016, 14:16:06 »
Цитата: Bulldozerrr от Марта 20, 2016, 14:08:34
Отчего же?  Обоснуйте!
В воксах тудой контачит вывод cw потенциометра баса. В принципе зависимости будут близки.
Так и есть, а то "вообще оторвать".  :)

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Re: Vox ac4c1 из бяки и палок
« Ответ #64 : Марта 20, 2016, 14:18:19 »
Цитата: Rolly от Марта 20, 2016, 13:51:31
....  Я предлагаю убрать просто 39к и сделать "современный вокс".
ВОТ..., и я про это! Небось на фирме VOX не дурачки сидят.
Кстати, давно бы уж собрали и сравнили эти схемы....

Оффлайн Bulldozerrr Автор темы

  • Эксперт
  • *****
  • Сообщений: 2803
  • Репутация: +344/-21
Re: Vox ac4c1 из бяки и палок
« Ответ #65 : Марта 20, 2016, 14:18:40 »
Rolly,  давайте прикинем:
Пусть у нас бас на 12 часов.
Тогда если нижний контакт потца баса контачит с землей.
Имеем. Верхня часть над движком около 130-150 кил.
Нижняя - 850-870 с параллельными 10 килами.
Если отцепим нижний контакт потца баса от земли
Над движком будут те же 130-150 кил.
Под движком тупо 10кил.
Теперь накрутим бас на максимум.
Тогда в первом случае будем иметь кз движка на массу.
Во втором под движком будут те же 10 кил.
Где фэйспалм то?
Придумал концепцию типа "винтаж-модерн" перелючатель.
« Последнее редактирование: Марта 20, 2016, 14:20:32 от Bulldozerrr »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8217
  • Репутация: +1832/-248
  • Мнение - не повод получить пулю сразу.
Re: Vox ac4c1 из бяки и палок
« Ответ #66 : Марта 20, 2016, 14:20:12 »
Bulldozerrr, уже ответил.  :)

Оффлайн Bulldozerrr Автор темы

  • Эксперт
  • *****
  • Сообщений: 2803
  • Репутация: +344/-21
Re: Vox ac4c1 из бяки и палок
« Ответ #67 : Марта 20, 2016, 14:22:01 »
Цитата: Rolly от Марта 20, 2016, 14:20:12
Bulldozerrr, уже ответил.  :)
А я наверное в окончательном варианте так и сделаю.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8217
  • Репутация: +1832/-248
  • Мнение - не повод получить пулю сразу.
Re: Vox ac4c1 из бяки и палок
« Ответ #68 : Марта 20, 2016, 14:23:24 »
В таких модах иногда странные и как бы не доведённые до конца штуки могут быть из-за самого хода мысли, когда останавливаются на каком-то удовлетворяющем условиям поиска шаге.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Vox ac4c1 из бяки и палок
« Ответ #69 : Марта 20, 2016, 15:30:25 »
Цитата: AZG от Марта 19, 2016, 20:00:04
Bulldozerrr, А поискать на развалах К73-11, 15, 16 и т.п.? К71-7 тоже супер.

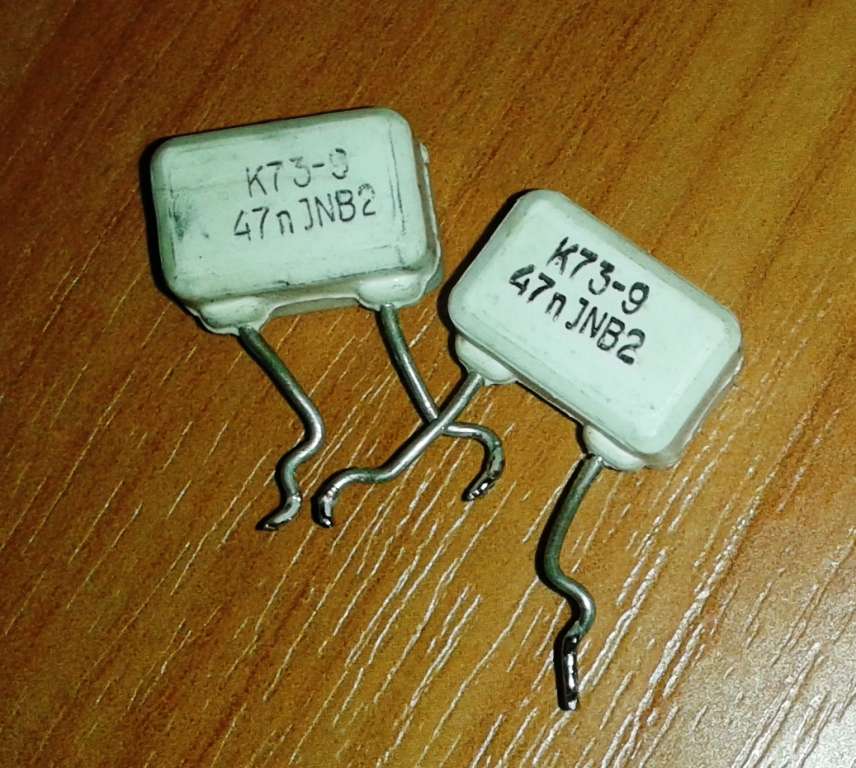

К73-9 в VOX-проект подойдут? Не подскажите, на какое напряжение рассчитаны те, что на фото? На корпусе ни слова  ???

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Re: Vox ac4c1 из бяки и палок
« Ответ #70 : Марта 20, 2016, 16:46:41 »
47n = 0,047 мкФ.
J = +/-5%
N = 100 Вольт (всего-то).
В2 = дата изготовления (как расшифровывается - не знаю).

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Vox ac4c1 из бяки и палок
« Ответ #71 : Марта 20, 2016, 17:11:11 »
Ясно, маловато. Спасибо!

Оффлайн Bulldozerrr Автор темы

  • Эксперт
  • *****
  • Сообщений: 2803
  • Репутация: +344/-21
Re: Vox ac4c1 из бяки и палок
« Ответ #72 : Марта 25, 2016, 10:41:10 »
Господа, вот прикинул в общем характеристики второго каскада топбуст канала совместно с КП с 56 килами в катоде. Вышло, что КП пашет в режиме с током сетки. Это такая фича воксов и мачлесов?

Оффлайн Bulldozerrr Автор темы

  • Эксперт
  • *****
  • Сообщений: 2803
  • Репутация: +344/-21
Re: Vox ac4c1 из бяки и палок
« Ответ #73 : Марта 26, 2016, 17:04:53 »
В общем погонял макет, послушал и чтото он мне быстро надоел. К тому же обнаружился неприятный момент в виде тихого фузящего призвука на заднем плане. На тихой громкости не прослушивался, на громкой стал отчетливо слышен. Проверил все на несколько раз, вроде все собрано верно, причин трабла не выявил.
Будем думать, чего еще собрать.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Vox ac4c1 из бяки и палок
« Ответ #74 : Марта 26, 2016, 17:09:04 »
Цитата: Bulldozerrr от Марта 26, 2016, 17:04:53
неприятный момент в виде тихого фузящего призвука

Это же однотакт.
